1-54

Safety

— seats, seat belts and supplemental restraint system

PRECAUTIONS ON SUPPLEMENTAL
RESTRAINT SYSTEM

This Supplemental Restraint System (SRS)
section contains important information
concerning the following systems.
. Driver and passenger supplemental

front-impact air bag (INFINITI Advanced
Air Bag System)

. Front seat-mounted side-impact supple-

mental air bag

. Roof-mounted curtain side-impact and

rollover supplemental air bag

. Seat belt with pretensioner
Supplemental front-impact air bag system:
The INFINITI Advanced Air Bag System can
help cushion the impact force to the head
and chest of the driver and front passenger
in certain frontal collisions.

Front seat-mounted side-impact supple-
mental air bag system: This system can
help cushion the impact force to the chest
and pelvis area of the driver and front
passenger in certain side impact collisions.
The supplemental side air bag is designed
to inflate on the side where the vehicle is
impacted.

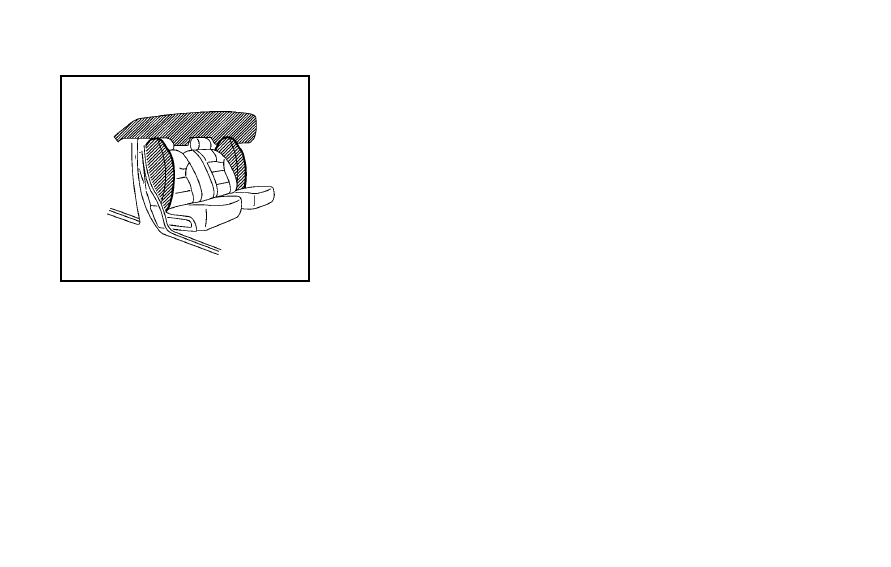

Roof-mounted curtain side-impact and
rollover supplemental air bag system: This

system can help cushion the impact force
to the head of occupants in front and rear
(2nd and 3rd) outboard seating positions
in certain side impact or rollover collisions.
In a side impact, the curtain and rollover
air bags are designed to inflate on the side
where the vehicle is impacted. In a rollover
both curtain and rollover air bags are
designed to inflate and remain inflated
for a short period of time.

These supplemental restraint systems are
designed to

supplement the crash protec-

tion provided by the driver and passenger
seat belts and are

not a substitute for

them. Seat belts should always be cor-
rectly worn and the occupant seated a
suitable distance away from the steering
wheel, instrument panel and door fin-
ishers. (See

“Seat belts” earlier in this

section for instructions and precautions on
seat belt usage.)

The supplemental air bags operate only
when the ignition switch is in the ON
position.

After pushing the ignition switch to the ON
position, the supplemental air bag warn-
ing light illuminates. The supplemental air
bag warning light will turn off after about
7 seconds if the systems are operational.

SUPPLEMENTAL RESTRAINT SYSTEM

SSS0131

SSS0132

WARNING

. The supplemental front air bags ordina-

rily will not inflate in the event of a side
impact, rear impact, rollover, or lower
severity frontal collision. Always wear
your seat belts to help reduce the risk or
severity of injury in various kinds of
accidents.

. The front passenger air bag will not

inflate if the passenger air bag status
light is lit or if the front passenger seat
is unoccupied. See

“Front passenger air

bag and status light

” later in this

section.

. The seat belts and the front air bags are

most effective when you are sitting well
back and upright in the seat. The front
air bags inflate with great force. Even
with the INFINITI Advanced Air Bag
System, if you are unrestrained, leaning
forward, sitting sideways or out of
position in any way, you are at greater
risk of injury or death in a crash. You
may also receive serious or fatal injuries
from the front air bag if you are up
against it when it inflates. Always sit
back against the seatback and as far-

Safety

— seats, seat belts and supplemental restraint system

1-55

1-56

Safety

— seats, seat belts and supplemental restraint system

away as practical from the steering
wheel or instrument panel. Always use
the seat belts.

. The driver and front passenger seat belt

buckles are equipped with sensors that
detect if the seat belts are fastened. The
Advanced Air Bag System monitors the
severity of a collision and seat belt
usage then inflates the air bags. Failure
to properly wear seat belts can increase
the risk or severity of injury in an
accident.

. The front passenger seat is equipped

with occupant classification sensors
(weight sensors) that turn the front
passenger air bag OFF under some
conditions. This sensor is only used in
this seat. Failure to be properly seated
and wearing the seat belt can increase
the risk or severity of injury in an
accident. See

“Front passenger air bag

and status light

” later in this section.

. Keep hands on the outside of the

steering wheel. Placing them inside the
steering wheel rim could increase the
risk of injury if the front air bag inflates.

SSS0007

SSS0006

SSS0008

SSS0009

SSS0099

SSS0100

WARNING

. Never let children ride unrestrained or

extend their hands or face out of the
window. Do not attempt to hold them in
your lap or arms. Some examples of
dangerous riding positions are shown in
the illustrations.

. Children may be severely injured or

killed when the front air bags, side air
bags or curtain and rollover air bags
inflate if they are not properly re-
strained. Pre-teens and children should
be properly restrained in the rear seat, if
possible.

. Even with the INFINITI Advanced Air Bag

System, never install a rear-facing child
restraint in the front seat. An inflating
front air bag could seriously injure or kill
your child. See

“Child restraints” earlier

in this section for details.

SSS0832

SSS0833

Safety

— seats, seat belts and supplemental restraint system

1-57

1-58

Safety

— seats, seat belts and supplemental restraint system

SSS0140

SSS0162

SSS0159

WARNING

Front seat-mounted side-impact supplemen-
tal air bags and roof-mounted curtain side-
impact and rollover supplemental air bags:

. The side-impact supplemental air bags

ordinarily will not inflate in the event of
a front impact, rear impact, rollover, or
lower severity side collision. Always
wear your seat belts to help reduce the
risk or severity of injury in various kinds
of accidents.

. The curtain side-impact and rollover

supplemental air bags ordinarily will
not inflate in the event of a front impact,
rear impact, or lower severity side
collision. Always wear your seat belts
to help reduce the risk or severity of
injury in various kinds of accidents.

. The seat belts, the side air bags and

curtain and rollover air bags are most
effective when you are sitting well back
and upright in the seat. The side air bags
and curtain and rollover air bags inflate
with great force. Do not allow anyone to
place their hand, leg or face near the
side air bags on the side of the seatback
of the front seat or near the side roof
rails. Do not allow anyone sitting in the
front seats or rear outboard seats to
extend their hand out of the window or
lean against the door. Some examples of
dangerous riding positions are shown in
the previous illustrations.

. When sitting in the rear seat, do not

hold onto the seatback of the front seat.
If the side air bags inflates, you may be
seriously injured. Be especially careful
with children, who should always be
properly restrained. Some examples of
dangerous riding positions are shown in
the illustrations.

. Do not use seat covers on the front

seatbacks. They may interfere with side
air bags inflation.

Safety

— seats, seat belts and supplemental restraint system

1-59

1-60

Safety

— seats, seat belts and supplemental restraint system

SSS1098

1.

Crash zone sensor

2.

Supplemental front-impact air bag
modules (INFINITI Advanced Air Bags)

3.

Roof-mounted curtain side-impact
and rollover supplemental air bag
inflators

4.

Front seat-mounted side-impact sup-
plemental air bag modules

5.

Roof-mounted curtain side-impact
and rollover supplemental air bags

6.

Seat belt pre-tensioners

7.

Satellite sensors

8.

Buckle pretensioners

9.

Diagnosis sensor unit

10. Occupant classification sensors

(weight sensors)

11. Occupant classification system con-

trol unit

INFINITI ADVANCED AIR BAG SYS-
TEM (front seats)

WARNING

To ensure proper operation of the passen-
ger

’s advanced air bag system, please

observe the following items.

. Do not allow a passenger in the rear seat

to push or pull on the seatback pocket.

. Do not place heavy loads heavier than 9

lbs. (4 kg) on the seatback, head
restraint or in the seatback pocket.

. Do not store cargo behind the seat that

can press into the seatback.

. Do not position the front passenger seat

so it contacts the rear seat. If the front
seat does contact the rear seat, the air
bag system may determine a sensor
malfunction has occurred and the front
passenger air bag status light may

illuminate and the supplemental air bag
warning light may flash.

. If a forward facing child restraint is

installed in the front passenger seat,
do not position the front passenger seat
so the child restraint contacts the
instrument panel. If the child restraint
does contact the instrument panel, the
system may determine the seat is
occupied and the passenger air bag
may deploy in a collision. Also the front
passenger air bag status light may not
illuminate. See

“Child restraints” earlier

in this section for information about
installing and using child restraints.

. Confirm the operating condition with the

front passenger air bag status light.

. If you notice that the front passenger air

bag status light is not operating in
accordance with the above description,
please take your vehicle to your INFINITI
retailer to check the passenger seat
advanced air bag system.

. Until you have confirmed with your

retailer that your passenger seat ad-
vanced air bag is working properly,
position the occupants in the rear
seating positions.

This vehicle is equipped with the INFINITI
Advanced Air Bag System for the driver and
front passenger seats. This system is
designed to meet certification require-
ments under U.S. regulations. It is also
permitted in Canada.

However, all of the

information, cautions and warnings in this
manual still apply and must be followed.

The driver supplemental front-impact air
bag is located in the center of the steering
wheel. The passenger supplemental front-
impact air bag is mounted in the instru-
ment panel above the glove box. The front
air bags are designed to inflate in higher
severity frontal collisions, although they
may inflate if the forces in another type of
collision are similar to those of a higher
severity frontal impact. They may not
inflate in certain frontal collisions. Vehicle
damage (or lack of it) is not always an
indication of proper front air bag opera-
tion.

The INFINITI Advanced Air Bag System has
dual stage air bag inflators. The system
monitors information from the Air bag
Control Unit (ACU), seat belt buckle sen-
sors and the occupant classification sen-
sors (weight sensors). Inflator operation is
based on the severity of a collision and

seat belt usage for the driver. For the front
passenger, the occupant classification
sensors are also monitored. Based on
information from the sensors, only one
front air bag may inflate in a crash,
depending on the crash severity and
whether the front occupants are belted or
unbelted. Additionally, the front passenger
air bag may be automatically turned OFF
under some conditions, depending on the
information provided by the occupant
classification sensors. If the front passen-
ger air bag is OFF, the passenger air bag
status light will be illuminated (if the seat
is unoccupied, the light will not be
illuminated, but the air bag will be off).
(See

“Front passenger air bag and status

light

” later in this section for further

details.) One front air bag inflating does
not indicate improper performance of the
system.

If you have any questions about your air
bag system, contact INFINITI or an INFINITI
retailer. If you are considering modification
of your vehicle due to a disability, you may
also contact INFINITI. Contact information
is contained in the front of this Owner

’s

Manual.

When a front air bag inflates, a fairly loud

Safety

— seats, seat belts and supplemental restraint system

1-61

1-62

Safety

— seats, seat belts and supplemental restraint system

noise may be heard, followed by release of
smoke. This smoke is not harmful and does
not indicate a fire. Care should be taken
not to inhale it, as it may cause irritation
and choking. Those with a history of a
breathing condition should get fresh air
promptly.

Front air bags, along with the use of seat
belts, help to cushion the impact force on
the head and chest of the front occupants.
They can help save lives and reduce
serious injuries. However, an inflating front
air bag may cause facial abrasions or other
injuries. Front air bags do not provide
restraint to the lower body.

Even with INFINITI advanced air bags, seat
belts should be correctly worn and the
driver and passenger seated upright as far
as practical away from the steering wheel
or instrument panel. The front air bags
inflate quickly in order to help protect the
front occupants. Because of this, the force
of the front air bag inflating can increase
the risk of injury if the occupant is too
close to, or is against, the air bag module
during inflation.

The front air bags deflate quickly after a
collision.

The front air bags operate only when the
ignition switch is in the ON position.

After pushing the ignition switch to the ON
position, the supplemental air bag warn-
ing light illuminates. The supplemental air
bag warning light will turn off after about
7 seconds if the system is operational.

SSS1099

Front passenger air bag status light

Front passenger air bag and status
light

WARNING

The front passenger air bag is designed to
automatically turn OFF under some condi-
tions. Read this section carefully to learn
how it operates. Proper use of the seat, seat
belt and child restraints is necessary for
most effective protection. Failure to follow
all instructions in this manual concerning
the use of seats, seat belts and child
restraints can increase the risk or severity

of injury in an accident.

Status light:

The front passenger air bag status light

is located on the instrument panel.

After the ignition switch is placed in the
"ON" position, the front passenger air bag
status light on the instrument panel
illuminates for about 7 seconds and then
turns off or operates depending on the
front passenger seat occupied status.

The light operates as follows:
. Unoccupied passenger seat: The

light is OFF and the front passenger air
bag is OFF and will not inflate in a
crash.

. Passenger seat occupied by a small

adult, child or child restraint as out-
lined in this section: The

light

illuminates to indicate that the front
passenger air bag is OFF and will not
inflate in a crash.

. Occupied passenger seat and the pas-

senger meets the conditions outlined in
this section: The

light is OFF to

indicate that the front passenger air
bag is operational.

Front passenger air bag:

The front passenger air bag is designed to
automatically turn OFF when the vehicle is
operated under some conditions as de-
scribed below as permitted by U.S. regula-
tions. If the front passenger air bag is OFF,
it will not inflate in a crash. The driver air
bag and other air bags in your vehicle are
not part of this system.

The purpose of the regulation is to help
reduce the risk of injury or death from an
inflating air bag to certain front passenger
seat occupants, such as children, by
requiring the air bag to be automatically
turned OFF.

The occupant classification sensors
(weight sensors) are on the seat cushion
frame under the front passenger seat and
are designed to detect an occupant and
objects on the seat. For example, if a child
is in the front passenger seat, the Ad-
vanced Air Bag System is designed to turn
the passenger air bag OFF in accordance
with the regulations. Also, if a child
restraint of the type specified in the
regulations is on the seat, the occupant
classification sensors can detect it and
cause the air bag to turn OFF.

Front passenger seat adult occupants who
are properly seated and using the seat belt
as outlined in this manual should not
cause the passenger air bag to be auto-
matically turned OFF. For small adults it
may be turned OFF, however, if the
occupant does not sit in the seat properly
(for example, by not sitting upright, by
sitting on an edge of the seat, or by
otherwise being out of position), this could
cause the sensor to turn the air bag OFF.
Always be sure to be seated and wearing
the seat belt properly for the most effective
protection by the seat belt and supple-
mental air bag.

INFINITI recommends that pre-teens and
children be properly restrained in a rear
seat. INFINITI also recommends that appro-
priate child restraints and booster seats be
properly installed in a rear seat. If this is
not possible, the occupant classification
sensors are designed to operate as de-
scribed above to turn the front passenger
air bag OFF for specified child restraints.
Failing to properly secure child restrains
and to use the ALR mode may allow the
restraint to tip or move in an accident or
sudden stop. This can also result in the
passenger air bag inflating in a crash

Safety

— seats, seat belts and supplemental restraint system

1-63

1-64

Safety

— seats, seat belts and supplemental restraint system

instead of being OFF. (See

“Child re-

straints

” earlier in this section for proper

use and installation.)

If the front passenger seat is not occupied,
the passenger air bag is designed not to
inflate in a crash. However, heavy objects
placed on the seat could result in air bag
inflation, because of the object being
detected by the occupant classification
sensors. Other conditions could also result
in air bag inflation, such as if a child is
standing on the seat, or if two children are
on the seat, contrary to the instructions in
this manual. Always be sure that you and
all vehicle occupants are seated and
restrained properly.

Using the passenger air bag status light,
you can monitor when the front passenger
air bag is automatically turned OFF with the
seat occupied. The light will not illuminate
when the front passenger seat is unoccu-
pied.

If an adult occupant is in the seat but the
passenger air bag status light is illumi-
nated (indicating that the air bag is OFF), it
could be that the person is a small adult,
or is not sitting on the seat properly.

If a child restraint must be used in the front
seat, the passenger air bag status light

may or may not be illuminated, depending
on the size of the child and the type of
child restraint being used. If the passenger
air bag status light is not illuminated
(indicating that the air bag might inflate
in a crash), it could be that the child
restraint or seat belt is not being used
properly. Make sure that the child restraint
is installed properly, the seat belt is used
properly and the occupant is positioned
properly. If the passenger air bag status
light is still not illuminated, reposition the
occupant or child restraint in a rear seat.

If the passenger air bag status light will not
illuminate even though you believe that the
child restraint, the seat belts and the
occupant are properly positioned, the
system may be sensing an unoccupied
seat (in which case the air bag is OFF). Your
INFINITI retailer can check that the system
is OFF by using a special tool. However,
until you have confirmed with your retailer
that your air bag is working properly,
reposition the occupant or child restraint
in a rear seat.

The INFINITI Advanced Air Bag System and
passenger air bag status light will take a
few seconds to register a change in the
passenger seat status. However, if the seat

becomes unoccupied, the air bag status
light will remain off.

If a malfunction occurs in the front
passenger air bag system, the supplemen-
tal air bag warning light

, located in the

meter and gauges area will blink. Have the
system checked by an INFINITI retailer.

Other supplemental front-impact
air bag precautions

WARNING

. Do not place any objects on the steering

wheel pad or on the instrument panel.
Also, do not place any objects between
any occupant and the steering wheel or
instrument panel. Such objects may
become dangerous projectiles and cause
injury if the front air bags inflate.

. Do not place objects with sharp edges

on the seat. Also, do not place heavy
objects on the seat that will leave
permanent impressions in the seat. Such
objects can damage the seat or occupant
classification sensors (weight sensors).
This can affect the operation of the air
bag system and result in serious perso-
nal injury.

. Do not use water or acidic cleaners (hot

steam cleaners) on the seat. This can
damage the seat or occupant classifica-
tion sensors. This can also affect the
operation of the air bag system and
result in serious personal injury.

. Immediately after inflation, several front

air bag system components will be hot.
Do not touch them; you may severely
burn yourself.

. No unauthorized changes should be

made to any components or wiring of
the supplemental air bag system. This is
to prevent accidental inflation of the
supplemental air bag or damage to the
supplemental air bag system.

. Do not make unauthorized changes to

your vehicle

’s electrical system, suspen-

sion system or front end structure. This
could affect proper operation of the front
air bag system.

. Tampering with the air bag system may

result in serious personal injury. Tamper-
ing includes changes to the steering
wheel and the instrument panel assem-
bly by placing material over the steering
wheel pad and above the instrument
panel or by installing additional trim

material around the air bag system.

. Removing or modifying the front pas-

senger seat may affect the function of
the air bag system and result in serious
personal injury.

. Modifying or tampering with the front

passenger seat may result in serious
personal injury. For example, do not
change the front seats by placing
material on the seat cushion or by
installing additional trim material, such
as seat covers, on the seat that is not
specifically designed to assure proper
air bag operation. Additionally, do not
stow any objects under the front pas-
senger seat or the seat cushion and
seatback. Such objects may interfere
with the proper operation of the occu-
pant classification sensors.

. No unauthorized changes should be

made to any components or wiring of
the seat belt system. This may affect the
front air bag system. Tampering with the
seat belt system may result in serious
personal injury.

. Work on and around the front air bag

system should be done by an INFINITI
retailer. Installation of electrical equip-

ment should also be done by an INFINITI
retailer. The Supplemental Restraint
System (SRS) wiring harnesses* should
not be modified or disconnected. Un-
authorized electrical test equipment and
probing devices should not be used on
the air bag system.

. A cracked windshield should be replaced

immediately by a qualified repair facility.
A cracked windshield could affect the
function of the supplemental air bag
system.

*

The SRS wiring harness connectors
are yellow and orange for easy
identification.

When selling your vehicle, we request that
you inform the buyer about the front air
bag system and guide the buyer to the
appropriate sections in this Owner

’s Man-

ual.

Safety

— seats, seat belts and supplemental restraint system

1-65

1-66

Safety

— seats, seat belts and supplemental restraint system

SSS1092

FRONT SEAT-MOUNTED SIDE-IM-
PACT SUPPLEMENTAL AIR BAG AND
ROOF-MOUNTED CURTAIN SIDE-IM-
PACT AND ROLLOVER SUPPLEMEN-
TAL AIR BAG SYSTEMS

The side air bags are located in the outside
of the seatback of the front seats. The
curtain and rollover air bags are located in
the side roof rails. These systems are
designed to meet voluntary guidelines to
help reduce the risk of injury to out-of-
position occupants.

However, all of the

information, cautions and warnings in this
manual still apply and must be followed.

The side air bags and curtain and rollover
air bags are designed to inflate in higher
severity side collisions, although they may
inflate if the forces in another type of
collision are similar to those of a higher
severity side impact. They are designed to
inflate on the side where the vehicle is
impacted. They may not inflate in certain
side collisions on the side where the
vehicle is impacted.

Curtain and rollover air bags are also
designed to inflate in certain types of
rollover collisions or near rollovers. As a
result, certain vehicle movements (for
example, during severe off roading) may
cause the curtain and rollover air bags to
inflate.

Vehicle damage (or lack of it) is not always
an indication of proper side air bag and
curtain and rollover air bag operation.

When side air bags and curtain and
rollover air bags inflate, a fairly loud noise
may be heard, followed by release of
smoke. This smoke is not harmful and
does not indicate a fire. Care should be
taken not to inhale it, as it may cause
irritation and choking. Those with a history
of a breathing condition should get fresh
air promptly.

Side air bags, along with the use of seat
belts, help to cushion the impact force on
the chest and pelvis of the front occupants.
Curtain and rollover air bags help to
cushion the impact force to the head of
occupants in the front and rear (2nd and
3rd) outboard seating positions. They can
help save lives and reduce serious injuries.
However, an inflating side air bags and
curtain and rollover air bags may cause
abrasions or other injuries. Side air bags
and curtain and rollover air bags do not
provide restraint to the lower body.

The seat belts should be correctly worn
and the driver and passenger seated
upright as far as practical away from the
side air bag. Rear seat passengers should
be seated as far away as practical from the
door finishers and side roof rails. The side
air bags and curtain and rollover air bags
inflate quickly in order to help protect the
occupants. Because of this, the force of the
side air bags and curtain and rollover air
bags inflating can increase the risk of
injury if the occupant is too close to, or is
against, these air bag modules during
inflation. The side air bags will deflate
quickly after the collision is over.

The curtain and rollover air bag will remain

inflated for a while.

The side air bags and curtain and rollover
air bags operate only when the ignition
switch is in the ON position.

After pushing the ignition switch to the ON
position, the supplemental air bag warn-
ing light illuminates. The air bag warning
light will turn off after about 7 seconds if
the systems are operational.

WARNING

. Do not place any objects near the

seatback of the front seats. Also, do
not place any objects (an umbrella, bag,
etc.) between the front door finisher and
the front seat. Such objects may become
dangerous projectiles and cause injury if
side air bag inflates.

. Right after inflation, several side air

bags and curtain and rollover air bag
system components will be hot. Do not
touch them; you may severely burn
yourself.

. No unauthorized changes should be

made to any components or wiring of
side air bag and curtain and rollover air
bags. This is to prevent damage to or

accidental inflation of the side air bag
and curtain and rollover air bag systems.

. Do not make unauthorized changes to

your vehicle

’s electrical system, suspen-

sion system or side panel. This could
affect proper operation of the side air
bag and curtain and rollover air bag
systems.

. Tampering with the air bag system may

result in serious personal injury. For
example, do not change the front seats
by placing material near the seatback or
by installing additional trim material,
such as seat covers, around the side air
bags.

. Removing or modifying the front pas-

senger seat may affect the function of
the air bag system and result in serious
personal injury.

. Work around and on the side air bag and

curtain and rollover air bag systems
should be done by an INFINITI retailer.
Installation of electrical equipment
should also be done by an INFINITI
retailer. The Supplemental Restraint
System (SRS) wiring harnesses* should
not be modified or disconnected. Un-
authorized electrical test equipment and

probing devices should not be used on
the side-impact air bag system.

*

The SRS wiring harness connectors
are yellow and orange for easy
identification.

When selling your vehicle, we request that
you inform the buyer about the side air bag
and curtain and rollover air bag systems
and guide the buyer to the appropriate
sections in this Owner

’s Manual.

SEAT BELTS WITH PRETENSIONERS
(front seats)

WARNING

. The pretensioners cannot be reused after

activation. They must be replaced to-
gether with the retractor and buckle as a
unit.

. If the vehicle becomes involved in a

collision but a pretensioner is not
activated, be sure to have the preten-
sioner system checked and, if necessary,
replaced by an INFINITI retailer.

. No unauthorized changes should be

made to any components or wiring of

Safety

— seats, seat belts and supplemental restraint system

1-67

1-68

Safety

— seats, seat belts and supplemental restraint system

the pretensioner system. This is to
prevent damage to or accidental activa-
tion of the pretensioners. Tampering
with the pretensioner system may result
in serious personal injury.

. Work around and on the pretensioner

system should be done by an INFINITI
retailer. Installation of electrical equip-
ment should also be done by an INFINITI
retailer. Unauthorized electrical test
equipment and probing devices should
not be used on the pretensioner system.

. If you need to dispose of a pretensioner

or scrap the vehicle, contact an INFINITI
retailer. Correct pretensioner disposal
procedures are set forth in the appro-
priate INFINITI Service Manual. Incorrect
disposal procedures could cause perso-
nal injury.

The pretensioner system may activate with
the supplemental air bag system in certain
types of collisions. Working with the seat
belt retractor, it helps tighten the seat belt
when the vehicle becomes involved in
certain types of collisions, helping to
restrain front seat occupants.

The pretensioner is encased with the seat
belt retractor and buckle anchor. These

seat belts are used the same way as
conventional seat belts.

When a pretensioner activates, smoke is
released and a loud noise may be heard.
The smoke is not harmful, and it does not
indicate a fire. Care should be taken not to
inhale it as it may cause irritation and
choking. Those with a history of a breath-
ing condition should get fresh air promptly.

After pretensioner activation, load limiters
allow the seat belt to release webbing (if
necessary) to reduce forces against the
chest.

The supplemental air bag warning light

is used to indicate malfunctions in the

pretensioner system. (See

“Supplemental

air bag warning light

” for more details.) If

the supplemental air bag warning light
indicates there is a malfunction, have the
system checked by an INFINITI retailer.

When selling your vehicle, we request that
you inform the buyer about the preten-
sioner system and guide the buyer to the
appropriate sections in this Owner

’s Man-

ual.

SSS1016

SUPPLEMENTAL AIR BAG WARNING
LABELS

Warning labels about the supplemental
front-impact air bag system are placed in
the vehicle as shown in the illustration.

SRS air bag

The warning labels

*

1

are located on the

surface of the sun visors.

SPA1097

SUPPLEMENTAL AIR BAG WARNING
LIGHT

The supplemental air bag warning light,
displaying

in the instrument panel,

monitors the circuits of the supplemental
front-impact air bag, front seat-mounted
side-impact supplemental air bag, roof-
mounted curtain side-impact and rollover
supplemental air bag, and seat belt
pretensioner systems. The monitored cir-
cuits include the Air bag Control Unit (ACU),
satellite sensors, crash zone sensor, occu-
pant classification system front air bag
modules, side air bag modules, curtain
and rollover air bag modules, preten-

sioners, front passenger air bag status
light and all related wiring.

When the ignition switch is in the ON
position, the supplemental air bag warning
light illuminates for about 7 seconds and
then turns off. This means the system is
operational.

If any of the following conditions occur, the
front air bag, side air bag, curtain and
rollover air bag and pretensioner systems
need servicing:
. The supplemental air bag warning light

remains on approximately 7 seconds
after the ignition switch is pushed to
the ON position.

. The supplemental air bag warning light

flashes intermittently.

. The supplemental air bag warning light

does not come on at all.

Under these conditions, the front air bag,
side air bags, and curtain and rollover air
bags or pretensioner systems may not
operate properly. They must be checked
and repaired. Take your vehicle to the
nearest INFINITI retailer.

WARNING

If the supplemental air bag warning light is
on, it could mean that the front air bag, side
air bag, curtain and rollover air bag and/or
pretensioner systems will not operate in an
accident. To help avoid injury to yourself or
others, have your vehicle checked by a
retailer as soon as possible.

REPAIR AND REPLACEMENT PROCE-
DURE

The front air bags, side air bags, curtain
and rollover air bags and pretensioners are
designed to activate on a one-time-only
basis. As a reminder, unless it is damaged,
the supplemental air bag warning light will
remain illuminated after inflation has
occurred. Repair and replacement of these
systems should be done only by an INFINITI
retailer.

When maintenance work is required on the
vehicle, the front air bags, side air bags,
curtain and rollover air bags, pretensioners
and related parts should be pointed out to
the person conducting the maintenance.
The ignition switch should always be in the

Safety

— seats, seat belts and supplemental restraint system

1-69
