Infiniti QX56 (2012 year). Manual - part 4

1-38

Safety

— seats, seat belts and supplemental restraint system

SSS1073

3rd row bench seat

TOP TETHER STRAP CHILD RE-
STRAINT

If the manufacturer of your child restraint
requires the use of a top tether strap, it
must be secured to an anchor point.

WARNING

. In the 3rd row bench seat, a child

restraint with a top tether strap can only
be used in the center position. Do not
place in an outboard seating position
and attempt to angle the tether strap to

the center position.

. Child restraint anchor points are de-

signed to withstand only those loads
imposed by correctly fitted child re-
straints. Under no circumstances are
they to be used for adult seat belts or
harnesses.

. Do not allow cargo to contact the top

tether strap when it is attached to the
top tether anchor. Properly secure the
cargo so it does not contact the top
tether strap. Cargo that is not properly
secured or cargo that contacts the top
tether strap may damage the top tether
strap during a collision. Your child could
be seriously injured or killed in a
collision if the child restraint top tether
strap is damaged.

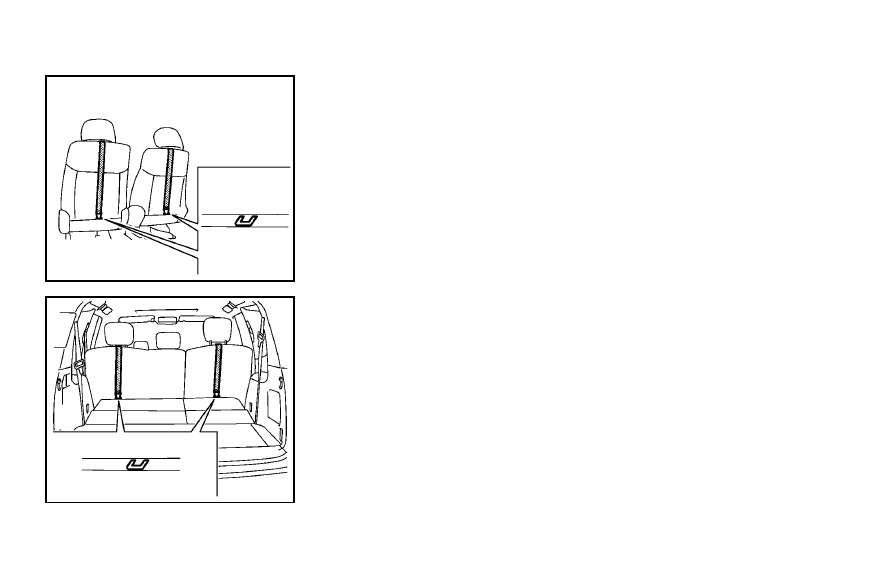

Top tether anchor point locations

Anchor points are located in the following
locations:
. 2nd row bench seat (if so equipped) on

the floor behind the outboard seating
positions as shown.

. 2nd row captain’s seats (if so equipped)

on the floor behind the seats as shown.

. 3rd row bench seat on the floor of the

cargo area behind the center seat
position as shown.

If you have any questions when installing
a top tether strap child restraint on the
rear seat, consult an INFINITI retailer for
details.

REAR-FACING CHILD RESTRAINT IN-
STALLATION USING LATCH

Refer to all Warnings and Cautions in the
“Child safety” and “Child restraints” sec-
tions before installing a child restraint.

Follow these steps to install a rear-facing
child restraint in the 2nd row seats using
the LATCH system:

1. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer

’s instructions.

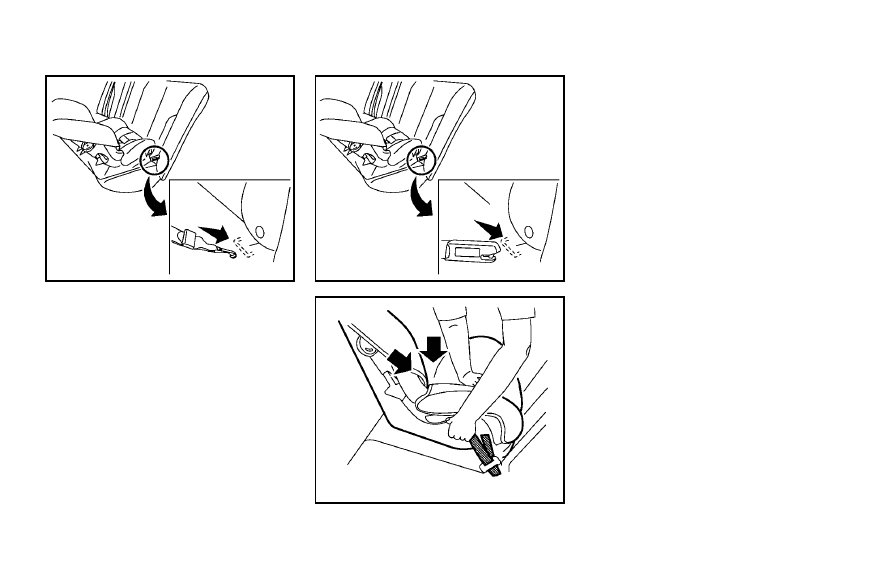

SSS1102

Rear-facing web-mounted

— step 2

2. Secure the child restraint anchor at-

tachments to the LATCH lower anchors.
Check to make sure the LATCH attach-
ment is properly attached to the lower
anchors.

SSS1103

Rear-facing rigid-mounted

— step 2

SSS0639

Rear-facing

— step 3

3. For child restraints that are equipped

with webbing-mounted attachments,
remove any additional slack from the
anchor attachments. Press downward
and rearward firmly in the center of the
child restraint with your hand to com-
press the vehicle seat cushion and
seatback while tightening the webbing
of the anchor attachments.

Safety

— seats, seat belts and supplemental restraint system

1-39

1-40

Safety

— seats, seat belts and supplemental restraint system

SSS0650

Rear-facing

— step 4

4. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the LATCH attach-
ment path. The child restraint should
not move more than 1 inch (25 mm),
from side to side. Try to tug it forward
and check to see if the LATCH attach-
ment holds the restraint in place. If the
restraint is not secure, tighten the
LATCH attachment as necessary, or
put the restraint in another seat and
test it again. You may need to try a
different child restraint or try installing
by using the vehicle seat belt (if

applicable). Not all child restraints fit
in all types of vehicles.

5. Check to make sure the child restraint

is properly secured prior to each use. If
the child restraint is loose, repeat steps
1 through 4.

SSS0100

REAR-FACING CHILD RESTRAINT IN-
STALLATION USING THE SEAT BELTS

WARNING

. The three-point seat belt with Automatic

Locking Retractor (ALR) must be used
when installing a child restraint. Failure
to use the ALR mode will result in the
child restraint not being properly se-
cured. The restraint could tip over or be
loose and cause injury to a child in a
sudden stop or collision.

. When installing a child restraint system

in the 3rd center seat position, both the
center seat belt connector tongue and
buckle tongue must be secured. See

“3rd

row center seat belt

” earlier in this

section.

SSS0100

Rear-facing

— step 1

Refer to all Warnings and Cautions in the
“Child safety” earlier in this section and

“Child restraints” earlier in this section
before installing a child restraint.

Follow these steps to install a rear-facing
child restraint using the vehicle seat belts
in the rear seats:

1.

Child restraints for infants must be
used in the rear-facing direction and
therefore must not be used in the front
seat. Position the child restraint on the
seat. Always follow the restraint man-
ufacturer

’s instructions.

SSS0654

Rear-facing

— step 2

2. Route the seat belt tongue through the

child restraint and insert it into the
buckle until you hear and feel the latch
engage. Be sure to follow the child
restraint manufacturer

’s instructions

for belt routing.

Safety

— seats, seat belts and supplemental restraint system

1-41

1-42

Safety

— seats, seat belts and supplemental restraint system

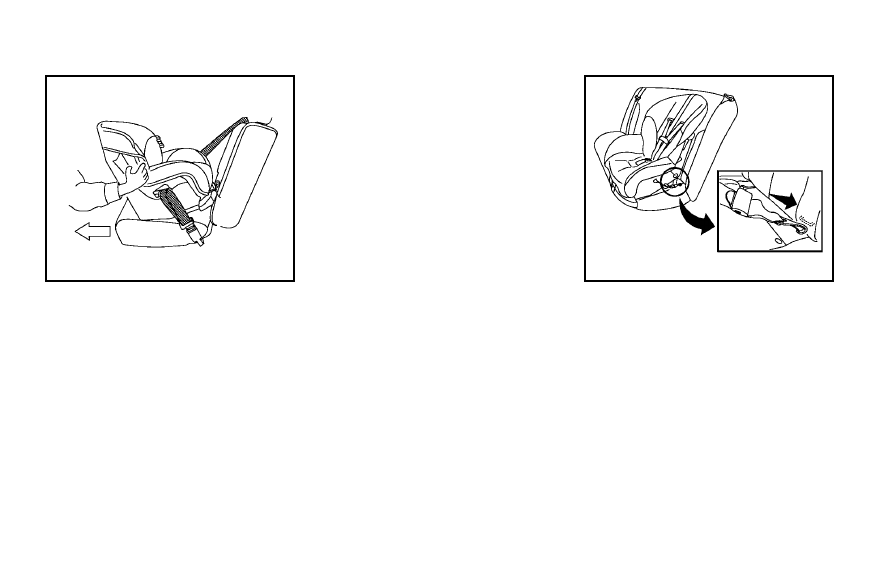

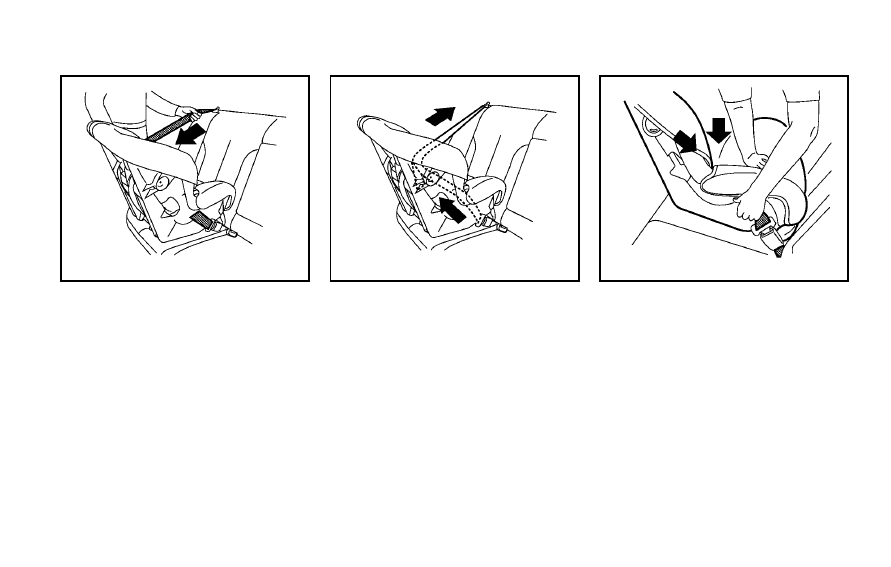

SSS0655

Rear-facing

— step 3

3. Pull the shoulder belt until the belt is

fully extended. At this time, the seat
belt retractor is in the Automatic Lock-
ing Retractor (ALR) mode (child restraint
mode). It reverts to the Emergency
Locking Retractor (ELR) mode when
the seat belt is fully retracted.

SSS0656

Rear-facing

— step 4

4. Allow the seat belt to retract. Pull up on

the shoulder belt to remove any slack
in the belt.

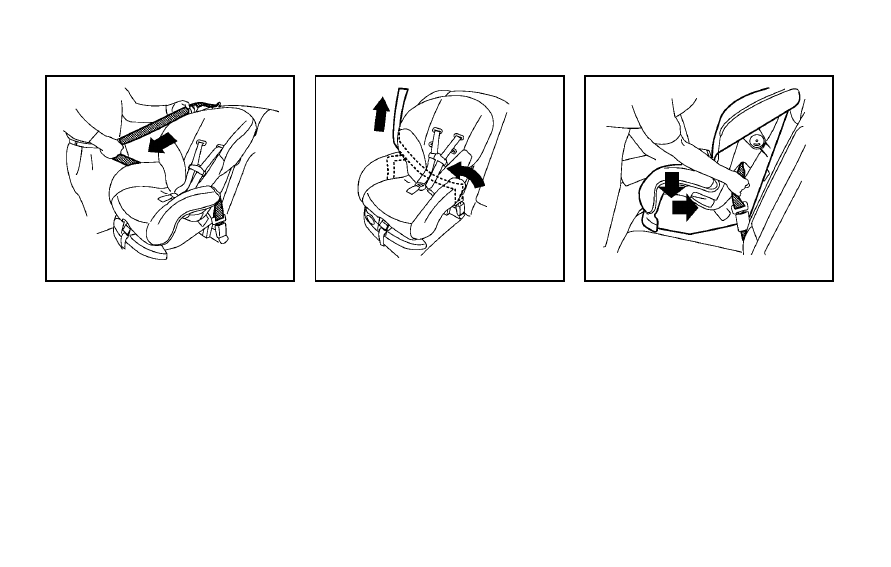

SSS0657

Rear-facing

— step 5

5. Remove any additional slack from the

seat belt; press downward and rear-
ward firmly in the center of the child
restraint to compress the vehicle seat
cushion and seatback while pulling up
on the seat belt.

SSS0658

Rear-facing

— step 6

6. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the seat belt path.
The child restraint should not move
more than 1 inch (25 mm), from side to
side. Try to tug it forward and check to
see if the belt holds the restraint in
place. If the restraint is not secure,
tighten the seat belt as necessary, or
put the restraint in another seat and
test it again. You may need to try a
different child restraint. Not all child
restraints fit in all types of vehicles.

7. Check to make sure that the child

restraint is properly secured prior to
each use. If the seat belt is not locked,
repeat steps 1 through 6.

After the child restraint is removed and the
seat belt fully retracted, the ALR mode
(child restraint mode) is canceled.

FORWARD-FACING CHILD RESTRAINT
INSTALLATION USING LATCH

Refer to all Warnings and Cautions in the
“Child safety” and “Child restraints” sec-
tions before installing a child restraint.

Follow these steps to install a forward-
facing child restraint using the LATCH
system:

1. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer

’s instructions.

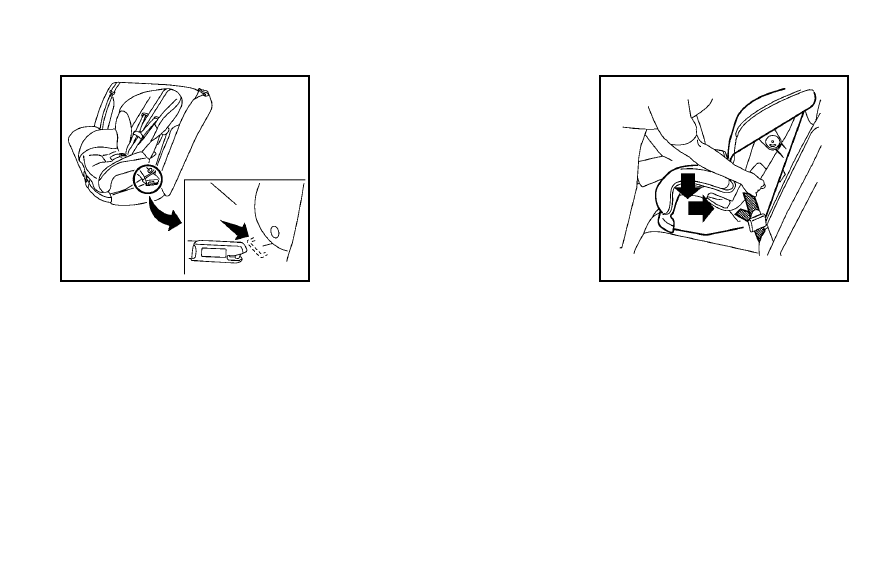

SSS0645

Forward-facing web-mounted

— step 2

2. Secure the child restraint anchor at-

tachments to the LATCH lower anchors.
Check to make sure the LATCH attach-
ment is properly attached to the lower
anchors.

If the child restraint is equipped with a
top tether strap, route the top tether
strap and secure the tether strap to the
tether anchor point. See

“Installing top

tether strap

” in this section. Do not

install child restraints that require the
use of a top tether strap in seating
positions that do not have a top tether
anchor.

Safety

— seats, seat belts and supplemental restraint system

1-43

1-44

Safety

— seats, seat belts and supplemental restraint system

SSS1104

Forward-facing rigid-mounted

— step 3

3. The back of the child restraint should

be secured against the vehicle seat-
back.

If necessary, adjust or remove the head
restraint or headrest to obtain the
correct child restraint fit. If the head
restraint or headrest is removed, store
it in a secure place.

Be sure to reinstall

the head restraint or headrest when
the child restraint is removed. See
“Adjustable head restraint” or “Head-
rest

” in this section for head restraint

or headrest adjustment information.

If the seating position does not have an

adjustable head restraint or headrest
and it is interfering with the proper
child restraint fit, try another seating
position or a different child restraint.

SSS0647

Forward-facing

— step 4

4. For child restraints that are equipped

with webbing-mounted attachments,
remove any additional slack from the
anchor attachments. Press downward
and rearward firmly in the center of the
child restraint with your knee to com-
press the vehicle seat cushion and
seatback while tightening the webbing
of the anchor attachments.

5. Tighten the tether strap according to

the manufacturer

’s instructions to re-

move any slack.

SSS0638

Forward-facing

— step 6

6. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the LATCH attach-
ment path. The child restraint should
not move more than 1 inch (25 mm),
from side to side. Try to tug it forward
and check to see if the LATCH attach-
ment holds the restraint in place. If the
restraint is not secure, tighten the
LATCH attachment as necessary, or
put the restraint in another seat and
test it again. You may need to try a
different child restraint. Not all child
restraints fit in all types of vehicles.

7. Check to make sure the child restraint

is properly secured prior to each use. If
the child restraint is loose, repeat steps
1 through 6.

FORWARD-FACING CHILD RESTRAINT
INSTALLATION USING THE SEAT
BELTS

WARNING

. The three-point seat belt with Automatic

Locking Retractor (ALR) must be used
when installing a child restraint. Failure
to use the ALR mode will result in the
child restraint not being properly se-
cured. The restraint could tip over or be
loose and cause injury to a child in a
sudden stop or collision.

. When installing a child restraint system

in the 3rd center position, both the
center seat belt connector tongue and
buckle tongue must be secured. See

“3rd

row center seat belt

” earlier in this

section.

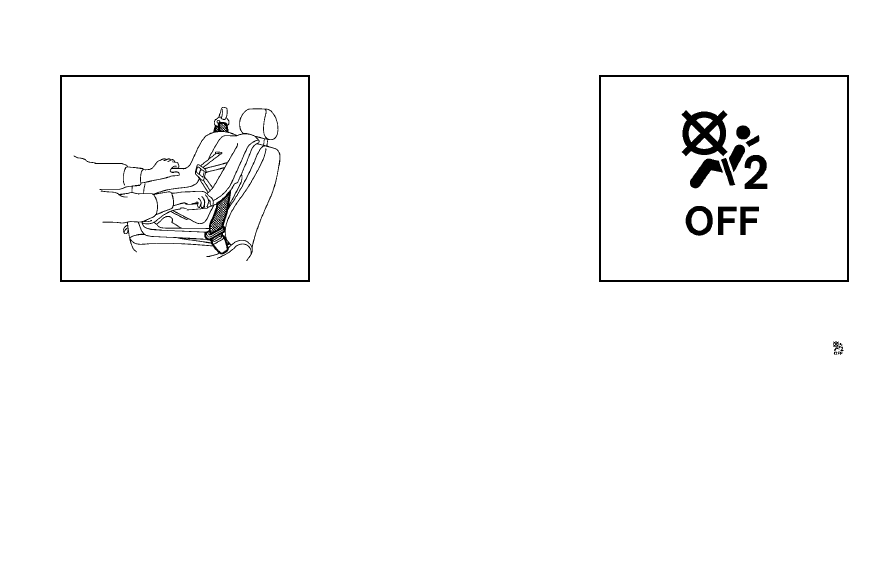

SSS0640

Forward-facing (front passenger seat)

—

step 1

Refer to all Warnings and Cautions in the
“Child safety” and “Child restraints” sec-
tions before installing a child restraint.

Follow these steps to install a forward-
facing child restraint using the vehicle seat
belt in the rear seats or in the front
passenger seat:

1.

If you must install a child restraint in
the front seat, it should be placed in a
forward-facing direction only. Move the
seat to the rearmost position. Child
restraints for infants must be used in
the rear-facing direction and, therefore,
must not be used in the front seat.

Safety

— seats, seat belts and supplemental restraint system

1-45

1-46

Safety

— seats, seat belts and supplemental restraint system

2. Position the child restraint on the seat.

Always follow the child restraint man-
ufacturer

’s instructions.

The back of the child restraint should
be secured against the vehicle seat-
back.

If necessary, adjust or remove the head
restraint or headrest to obtain the
correct child restraint fit. If the head
restraint or headrest is removed, store
it in a secure place.

Be sure to reinstall

the head restraint or headrest when
the child restraint is removed. See
“Head restraints” earlier in this section
or

“Headrest” earlier in this section for

head restraint or headrest adjustment,
removal and installation information.

If the seating position does not have an
adjustable head restraint or headrest
and it is interfering with the proper
child restraint fit, try another seating
position or a different child restraint.

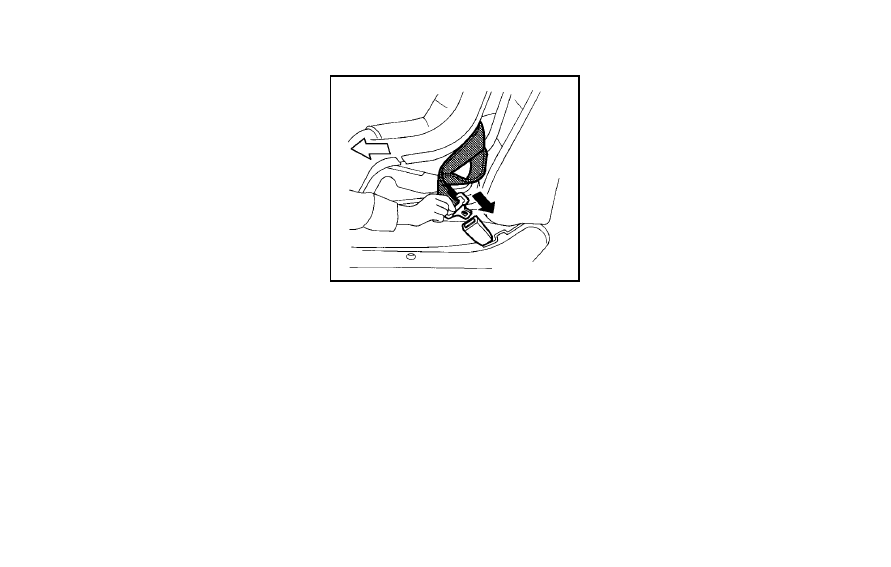

SSS0360B

Forward-facing

— step 3

3. Route the seat belt tongue through the

child restraint and insert it into the
buckle until you hear and feel the latch
engage. Be sure to follow the child
restraint manufacturer

’s instructions

for belt routing.

If the child restraint is equipped with a
top tether strap, route the top tether
strap and secure the tether strap to the
tether anchor point (rear seat installa-
tion only). See

“Installing top tether

strap (2nd row captain

’s seats or 2nd

row bench seat)

” later in this section.

Do not install child restraints that
require the use of a top tether strap in

seating positions that do not have a top
tether anchor.

SSS0651

Forward-facing

— step 4

4. Pull the shoulder belt until the belt is

fully extended. At this time, the seat
belt retractor is in the Automatic Lock-
ing Retractor (ALR) mode (child restraint
mode). It reverts to Emergency Locking
Retractor (ELR) mode when the seat belt
is fully retracted.

SSS0652

Forward-facing

— step 5

5. Allow the seat belt to retract. Pull up on

the shoulder belt to remove any slack
in the belt.

SSS0653

Forward-facing

— step 6

6. Remove any additional slack from the

seat belt; press downward and rear-
ward firmly in the center of the child
restraint with your knee to compress
the vehicle seat cushion and seatback
while pulling up on the seat belt.

7. Tighten the tether strap according to

the manufacturer

’s instructions to re-

move any slack.

Safety

— seats, seat belts and supplemental restraint system

1-47

1-48

Safety

— seats, seat belts and supplemental restraint system

SSS0641

Forward-facing

— step 8

8. After attaching the child restraint, test

it before you place the child in it. Push
it from side to side while holding the
child restraint near the seat belt path.
The child restraint should not move
more than 1 inch (25 mm), from side to
side. Try to tug it forward and check to
see if the belt holds the restraint in
place. If the restraint is not secure,
tighten the seat belt as necessary, or
put the restraint in another seat and
test it again. You may need to try a
different child restraint. Not all child
restraints fit in all types of vehicles.

9. Check to make sure the child restraint

is properly secured prior to each use. If
the seat belt is not locked, repeat steps
2 through 8.

SSS1099

Forward-facing

— step 10

10. If the child restraint is installed in the

front passenger seat, place the ignition
switch in the ON position. The front
passenger air bag status light
should illuminate. If this light is not
illuminated, see

“Front passenger air

bag and status light

” in this section.

Move the child restraint to another
seating position. Have the system
checked by an INFINITI retailer.

After the child restraint is removed and the
seat belt is fully retracted, the ALR mode
(child restraint mode) is canceled.

SSS1088

2nd row captain

’s seat

SSS1072

2nd row bench seat

INSTALLING TOP TETHER STRAP
(2nd row captain

’s seats or 2nd row

bench seat)

First, secure the child restraint with the
LATCH lower anchors (2nd row captain

’s or

bench outboard seating positions only) or
the seat belt, as applicable.

1. If necessary, raise or remove the head

restraint or headrest to position the top
tether strap over the top of the seat-
back. If the head restraint or headrest
is removed, store it in a secure place.
Be sure to reinstall the head restraint or
headrest when the child restraint is
removed. See

“Head restraints” earlier

in this section and

“Headrest” earlier in

this section for head restraint or head-
rest adjustment, removal and installa-
tion information.

2. Secure the tether strap to the tether

anchor point on the back of each
seatback behind the child restraint.

3. Tighten the tether strap according to

the manufacturer

’s instructions to re-

move any slack. Make sure the head
restraint or headrest does not contact
the top tether strap.

If you have any questions when installing
a top tether strap on the rear seat, consult
your INFINITI retailer for details.

Safety

— seats, seat belts and supplemental restraint system

1-49

1-50

Safety

— seats, seat belts and supplemental restraint system

SSS1073

3rd row bench seat

INSTALLING TOP TETHER STRAP (3rd
row bench seat)

WARNING

In the 3rd row bench seat, a child restraint
with a top tether strap can only be used in
the center position. Do not place in an
outboard seating position and attempt to
angle the tether strap to the center position.

The center position of the 3rd row bench
seat is the seating position that can use a
top tether strap.

First, secure the child restraint with the
seat belt, as applicable.

1. Position the top tether strap over the

top of the center seating position
seatback.

2. Secure the tether strap to the tether

anchor point on the floor behind the
child restraint.

3. Refer to the appropriate child restraint

installation procedure steps in this
section before tightening the tether
strap.

If you have any questions when installing
a top tether strap, consult your INFINITI
retailer for details.

BOOSTER SEATS

Precautions on booster seats

WARNING

If a booster seat and seat belt are not used
properly, the risk of a child being injured in
a sudden stop or collision greatly increases:

. Make sure the shoulder portion of the

belt is away from the child

’s face and

neck and the lap portion of the belt does
not cross the stomach.

. Make sure the shoulder belt is not

behind the child or under the child

’s

arm.

. A booster seat must only be installed in

a seating position that has a lap/
shoulder belt.

LRS0455

Booster seats of various sizes are offered
by several manufacturers. When selecting
any booster seat, keep the following points
in mind:
. Choose only a booster seat with a label

certifying that it complies with Federal
Motor Vehicle Safety Standard 213 or
Canadian Motor Vehicle Safety Stan-
dard 213.

. Check the booster seat in your vehicle

to be sure it is compatible with the
vehicle

’s seat and seat belt system.

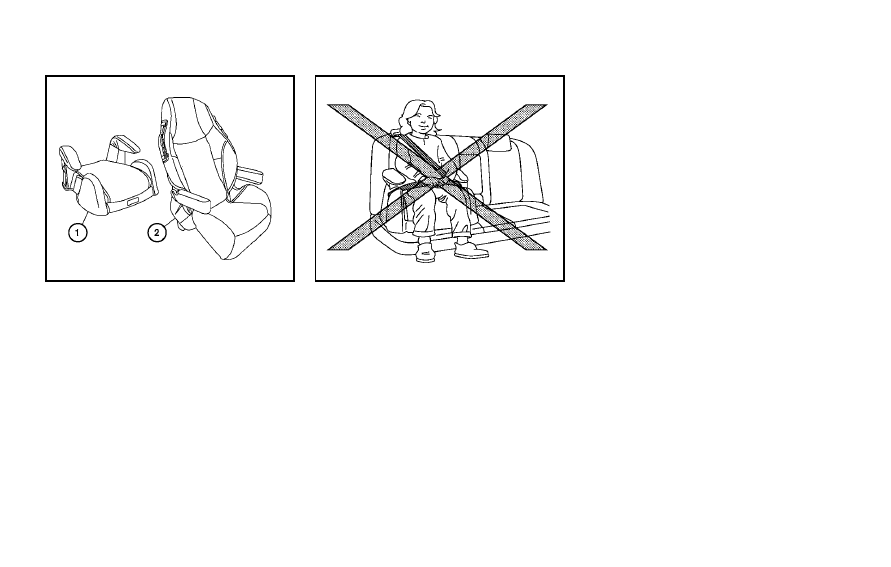

LRS0453

. Make sure the child’s head will be

properly supported by the booster seat
or vehicle seat. The seatback must be at
or above the center of the child

’s ears.

For example, if a low back booster seat

*

1

is chosen, the vehicle seatback

must be at or above the center of the
child

’s ears. If the seatback is lower

than the center of the child

’s ears, a

high back booster seat

*

2

should be

used.

. If the booster seat is compatible with

your vehicle, place your child in the
booster seat and check the various
adjustments to be sure the booster

seat is compatible with your child.
Always follow all recommended proce-
dures.

Safety

— seats, seat belts and supplemental restraint system

1-51

1-52

Safety

— seats, seat belts and supplemental restraint system

LRS0464

All U.S. states and Canadian provinces or
territories require that infants and small
children be restrained in an approved child
restraint at all times while the vehicle is
being operated.

The instructions in this section apply to
booster seat installation in the rear seats
or the front passenger seat.

Booster seat installation

CAUTION

Do not use the lap/shoulder belt Automatic
Locking Retractor (ALR) mode when using a
booster seat with the seat belts.

Refer to all Warnings and Cautions in the
“Child safety”, “Child restraints” and

“Booster seats” sections earlier in this
section before installing a child restraint.

Follow these steps to install a booster seat
in the rear seat or in the front passenger
seat:

SSS0640

1.

If you must install a booster seat in the
front seat, move the seat to the rear-
most position.

2. Position the booster seat on the seat.

Only place it in a forward-facing direc-
tion. Always follow the booster seat
manufacturer

’s instructions.

LRS0454

Front passenger position

3. The booster seat should be positioned

on the vehicle seat so that it is stable.

If necessary, adjust or remove the head
restraint or headrest to obtain the
correct booster seat fit. If the head
restraint or headrest is removed, store
it in a secure place.

Be sure to reinstall

the head restraint or headrest when
the booster seat is removed. See

“Head

restraints

” earlier in this section or

“Headrest” earlier in this section for
head restraint or headrest adjustment,
removal and installation information.

If the seating position does not have an

adjustable head restraint or headrest
and it is interfering with the proper
booster seat fit, try another seating
position or a different booster seat.

4. Position the lap portion of the seat belt

low and snug on the child

’s hips. Be

sure to follow the booster seat manu-
facturer

’s instructions for adjusting the

seat belt routing.

5. Pull the shoulder belt portion of the

seat belt toward the retractor to take up
extra slack. Be sure the shoulder belt is
positioned across the top, middle por-
tion of the child

’s shoulder. Be sure to

follow the booster seat manufacturer

’s

instructions for adjusting the seat belt
routing.

6. Follow the warnings, cautions and

instructions for properly fastening a
seat belt shown in

“Seat belts” earlier

in this section.

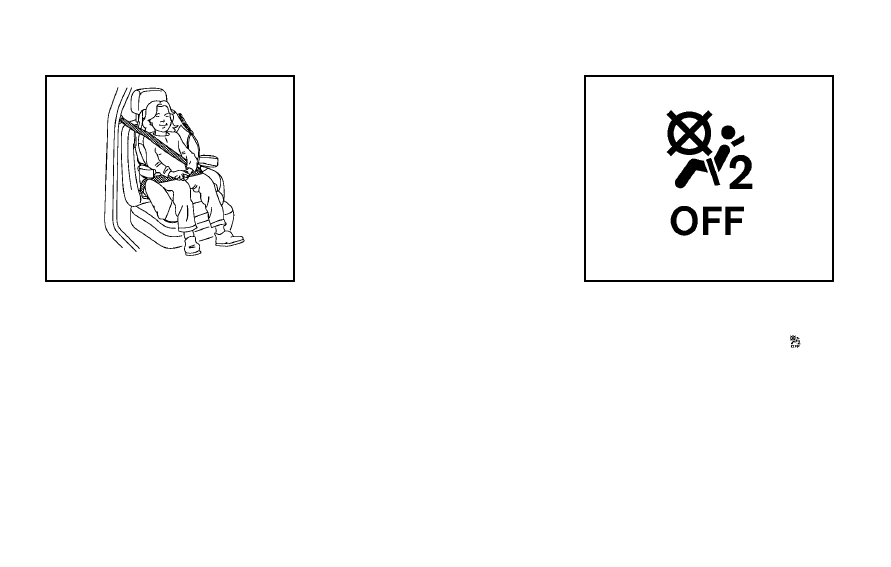

SSS1099

7. If the booster seat is installed in the

front passenger seat, push the ignition
switch to the ON position. The front
passenger air bag status light

may

or may not illuminate depending on the
size of the child and the type of booster
seat used. See

“Front passenger air

bag and status light

” later in this

section.

Safety

— seats, seat belts and supplemental restraint system

1-53
