3-24

Pre-driving checks and adjustments

SPA2632

OPENING THE RETRACTABLE HARD
TOP

1. Make sure the trunk lid is securely

closed before operating the retractable
hard top.

2. Apply the parking brake and move the

selector lever to the P (Park) position
(for the automatic transmission mod-
els) or the shift lever to the N (Neutral)
position (for the manual transmission
models).

3. Start the engine.

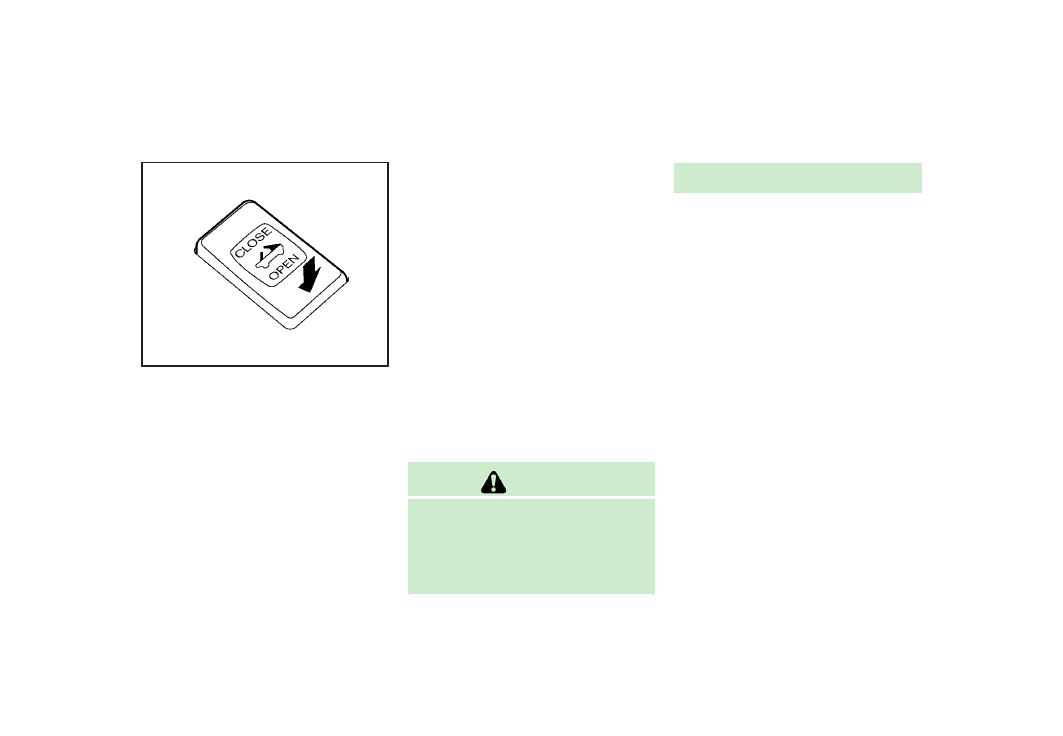

4. Push the OPEN side of the retractable

hard top operating switch and hold it

until the retractable hard top is fully
opened.

.

When the OPEN side of the retract-
able hard top operating switch is
pushed a beep sounds.

.

“ROOF IN OPERATION” is displayed
on the dot matrix liquid crystal
display while the retractable hard
top is in motion.

.

The windows will automatically be
fully opened.

5. Release the switch when the retractable

hard top is fully opened.

.

When the retractable hard top is
fully opened, a beep sounds.

.

“ROOF OPEN” is displayed on the
dot matrix liquid crystal display
when the retractable hard top is
fully opened.

CAUTION

Be sure to fully open or fully close the
retractable hard top and do not stop using
the operating switch half way through the
roof opening or closing process. If the
retractable hard top is only partially opened,
significant damage to the retractable hard

top could occur.

SPA2633

CLOSING THE RETRACTABLE HARD
TOP

1. Make sure the trunk lid is securely

closed before operating the retractable
hard top.

2. Apply the parking brake and move the

selector lever to the P (Park) position
(for the automatic transmission mod-
els) or the shift lever to the N (Neutral)
position (for the manual transmission
models).

3. Start the engine.

4. Push the CLOSE side of the retractable

hard top operating switch and hold it

until the retractable hard top is fully
closed.

.

When the CLOSE side of the retract-
able hard top operating switch is
pushed a beep sounds.

.

“ROOF IN OPERATION” is displayed
on the dot matrix liquid crystal
display while the retractable hard
top is in motion.

.

The windows will automatically be
fully opened.

5. Release the switch when the retractable

hard top is fully closed.

.

When the retractable hard top is
fully closed, a beep sounds.

.

“ROOF CLOSED” is displayed on the
dot matrix liquid crystal display
when the retractable hard top is
fully closed.

IF THE RETRACTABLE HARD TOP
DOES NOT OPEN OR CLOSE ELEC-
TRICALLY

If you cannot operate the retractable hard
top with the operating switch, first check
whether all the following operating condi-
tions are satisfied.

. The vehicle is stopped

. The engine is running
. The separator is fixed in the position

separating the roof storage area and
the trunk room

. Make sure that no objects interfere with

the rear parcel shelf, the side flaps and
the retractable hard top.

. The trunk lid is closed
If the retractable hard top still does not
move under the above conditions or has
any system malfunction, see an INFINITI
retailer as soon as possible.

WARNING

.

Do not drive with the retractable hard
top partially opened.

.

When the buzzer continuously sounds
while the vehicle is being driven, im-
mediately park the car in a safe location
and check that the retractable hard top
is not partially open

.

If the retractable hard top cannot be
operated properly, see an INFINITI retai-
ler as soon as possible to have your
vehicle checked.

Pre-driving checks and adjustments

3-25

3-26

Pre-driving checks and adjustments

SPA2585

OPERATING THE RETRACTABLE
HARD TOP USING THE INTELLIGENT
KEY

The retractable hard top can be opened
using the request switch. This operation
cannot close the retractable hard top.

Opening the retractable hard top

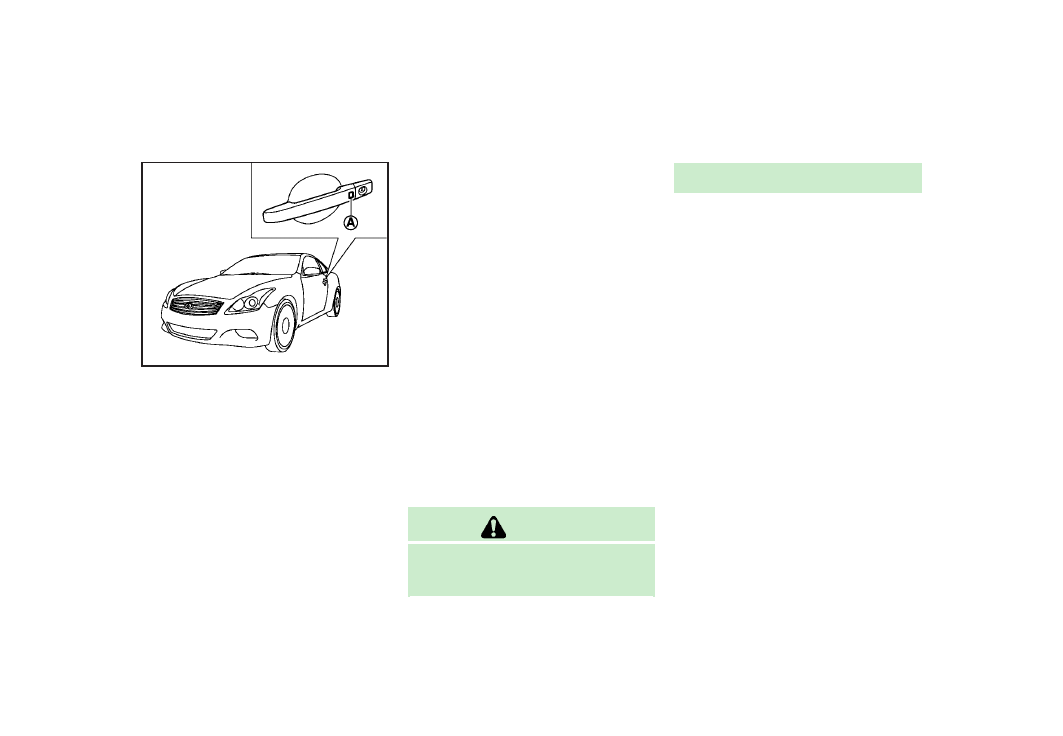

Carry the Intelligent Key with you. Push the
door handle request switch (driver’s or
passenger’s)

*

A

and hold it until the

retractable hard top is fully open.

INITIALIZING OF THE RETRACTABLE
HARD TOP

After replacing the battery or when repeat-
ing open and close operations without fully
opening or closing the retractable hard
top, the retractable hard top may not
operate normally.

If this situation occurs, perform initializa-
tion of the retractable hard top according
to the following procedures.

1. Start the engine.

2. Push the OPEN side of the retractable

hard top operating switch and hold it.

3. Release the OPEN side of the retract-

able hard top operating switch when
the beep sounds once. The initialization
of the retractable hard top is complete.

If the beep sounds twice when releasing
the OPEN side of the retractable hard top
operating switch during the initialization,
repeat the procedures from step 2.

CAUTION

After the initialization, if the retractable
hard top does not operate normally, im-
mediately contact INFINITI retailer for an

inspection.

NOTE:

The following functions do not operate
normally when the initialization of the
retractable hard top is not complete.
. The retractable hard top does not open

or close when pushing the OPEN side
of the retractable hard top operating
switch. (Only the rear parcel shelf
operates.)

. The retractable hard top indicator does

not appear on the dot matrix liquid
crystal display.

. The air conditioner airflow is fixed at

the level when the retractable hard top
is being closed.

. The audio volume is fixed at the level

when the retractable hard top is being
closed.

. For the models with the navigation

system, the Voice Recognition function
(VR) is not operative.

TROUBLESHOOTING GUIDE

If the retractable hard top stops halfway during operation or does not operate normally, follow the procedures shown in the following
table. If the procedures in the following table do not solve the symptom, immediately contact INFINITI retailer for the inspection.

Symptom

Beep

Possible cause

Possible solution

The OPEN side of the retractable hard top
operating switch is pushed, but the
retractable hard top does not operate.

Sounds twice

The OPEN side of the retractable hard top operating
switch is pushed while the retractable hard top is
fully open, or the CLOSE side of the retractable
hard top operating switch is pushed while the
retractable hard top is fully closed.

Push the CLOSE side of the retractable hard top
operating switch when the retractable hard top is
fully open. Push the OPEN side of the retractable
hard top operating switch when the retractable hard
top is fully closed.

Sounds twice

The selector lever (automatic transmission models
only) or the shift lever (manual transmission
models only) is in the R (Reverse) position.

Shift the selector lever (automatic transmission
models only) to the P (Park) or N (Neutral) position, or
shift the shift lever (manual transmission model only)
to the N (Neutral) position, and then operate the
retractable hard top.

Sounds twice

The trunk lid is opened.

Fully close the trunk lid.

Does not sound

The battery voltage is low.

Start the engine again and operate the retractable
hard top.

Sounds twice

The separator in the trunk room is not correctly set.

Set the separator correctly. For details, refer to
“Separator” (P.3-21).

Does not sound

The retractable hard top is in the deactivation
mode in order to avoid motor overheating by the
continuous operation of the retractable hard top.

Wait for approximately 20 minutes without operating
the retractable hard top and then operate the
retractable hard top.

The retractable hard top stops halfway
during operation.

Sounds twice

Objects are trapped in the moving structure of the
retractable hard top.

Check that an object is not trapped inside the rear
parcel shelf, side flap and retractable hard top. After
the check, turn the ignition switch to the OFF
position, start the engine again and then operate the
retractable hard top.

Does not sound

The battery voltage is low.

Start the engine again and operate the retractable
hard top.

Pre-driving checks and adjustments

3-27

3-28

Pre-driving checks and adjustments

Symptom

Beep

Possible cause

Possible solution

Only the rear parcel shelf operates when
the OPEN side of the retractable hard top
operating switch is pushed.

Sounds twice

every 10 seconds

for 15 minutes.

The retractable hard top control does not recognize
the rear parcel shelf position because of battery
replacement or the contentious operation of the
retractable hard top.

Perform the initialization of the retractable hard top
and operate the retractable hard top again. For the
initialization details, please refer to “Initializing of
the retractable hard top” (P.3-26).

When the vehicle is being driven, the beep
sounds.

Sounds continu-

ously

The retractable hard top is partially opened.

Immediately park the vehicle in a safe location and
fully open or fully close the retractable hard top.

When the engine is stopped, the beep
sounds.

Sounds twice

The retractable hard top is partially opened.

Fully open or fully close the retractable hard top.

WARNING

.

Do not drive with the trunk lid open. This
could allow dangerous exhaust gases to
be drawn into the vehicle. See “Exhaust
gas (carbon monoxide)” (P.5-3) of this
manual.

.

Closely supervise children when they are
around cars to prevent them from play-
ing and becoming locked in the trunk
where they could be seriously injured.
Keep the car locked, with the trunk
closed, when not in use, and prevent
children’s access to Intelligent Keys.

CAUTION

The mechanisms that operate the retract-
able hard top are installed in the trunk lid.
For this reason, the trunk lid is heavier than
those on most vehicles. Opening and clos-
ing the trunk may take more effort than
conventional trunk lids. The additional effort
is normal for this vehicle.

SPA2307

TRUNK LID RELEASE SWITCH

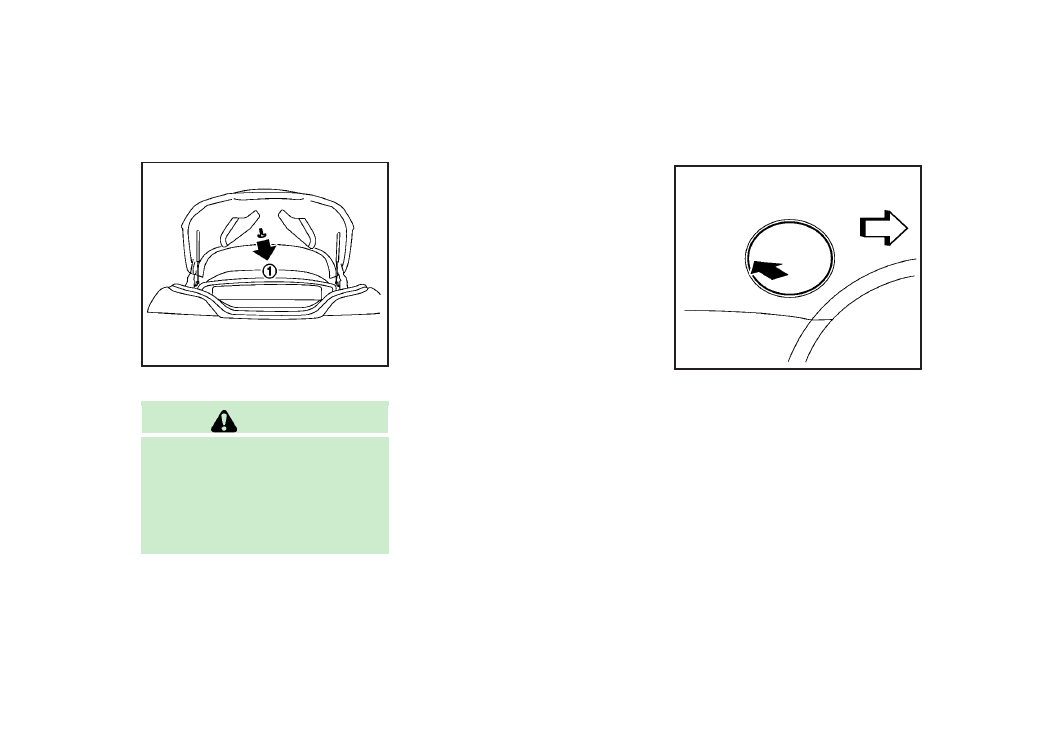

The trunk lid release switch

*

A

is located

on the instrument panel.

To open the trunk lid, push the release
switch down as illustrated. To close, push
the trunk lid down.

You can open the trunk lid with Intelligent
Key. (See “Intelligent Key system” (P.3-7)
or “Remote keyless entry system” (P.3-14).)

SPA2404

TRUNK OPEN REQUEST SWITCH

The trunk lid can be opened by pushing the
trunk open request switch

*

A

when the

Intelligent Key is within the operating
range of the trunk lock/unlock function
regardless of the inside lock knob position.
(See “Intelligent Key system” (P.3-7).)

Pre-driving checks and adjustments

3-29

TRUNK LID

3-30

Pre-driving checks and adjustments

AUTO CLOSURE

If the trunk lid is pulled down to a partly
open position, the trunk lid will pull itself
to the closed position.

Do not apply excessive force when the
auto closure is operating. Excessive force
applied may cause the mechanism to
malfunction.

CAUTION

.

The trunk lid will automatically close
from a partly open position. To avoid
pinching, keep hands and fingers away
from trunk lid opening.

.

Do not let children operate the trunk lid.

SPA2308

TRUNK RELEASE POWER CANCEL
SWITCH

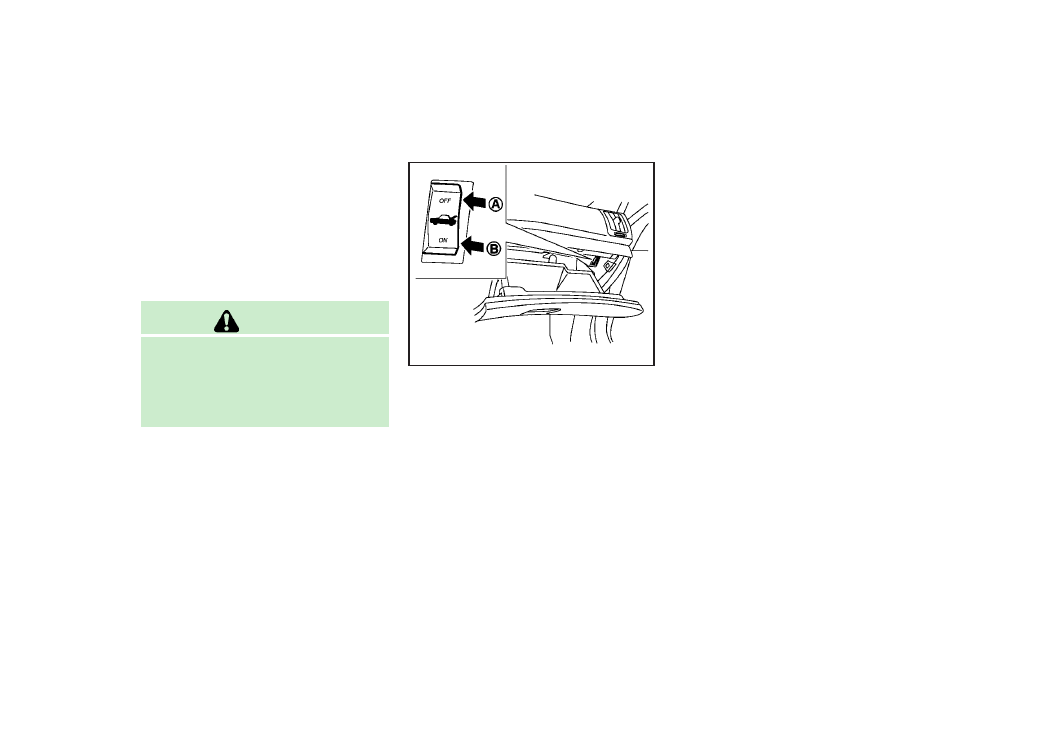

When the switch located inside the glove
box is in the OFF position

*

A

, the power to

the trunk lid will be canceled and the trunk
lid cannot be opened by the trunk lid
release switch, the trunk open request
switch with the Intelligent Key carried with
you or the TRUNK button on the Intelligent
Key.

When you have to leave the vehicle with a
valet and want to keep your belongings
safe in the glove box and the trunk, push
this switch to OFF and lock the glove box

with the mechanical key. Then leave the
vehicle and the Intelligent Key with the
valet and keep the mechanical key with
you.

See “Keys” (P.3-3).

To connect the power to the trunk lid, push
the switch to the ON

*

B

position.

SPA2634

INTERIOR TRUNK LID RELEASE

WARNING

Closely supervise children when they are
around cars to prevent them from playing
and becoming locked in the trunk where
they could be seriously injured. Keep the car
locked, with the trunk lid securely latched,
when not in use, and prevent children’s
access to Intelligent Keys.

The interior trunk lid release mechanism
allows opening of the trunk lid in the event

that people become locked inside the trunk
or in the event of the loss of electrical
power such as a discharged battery.

Releasing inside the trunk

To open the trunk lid from the inside, pull
the release handle

*

1

until the lock

releases and push up on the trunk lid.
The release lever is made of a material that
glows in the dark after a brief exposure to
ambient light.

The handle is located on the back of the
trunk lid as illustrated.

SPA1562A

OPENING THE FUEL-FILLER DOOR

To open the fuel-filler door, unlock the fuel-
filler door by using one of the following
operations, then push the left side of the
door.

. Push the door handle request switch

with the Intelligent Key carried with
you.

. Push the UNLOCK button on the Intelli-

gent Key.

. Insert the mechanical key into the door

lock cylinder and turn it to the rear of
the vehicle.

Pre-driving checks and adjustments

3-31

FUEL-FILLER DOOR

3-32

Pre-driving checks and adjustments

. Push the power door lock switch to the

UNLOCK position.

To lock, close the fuel-filler door securely
and lock all doors by operating the door
handle request switch, the LOCK button on
the Intelligent Key, the mechanical key or
the power door lock switch.

FUEL-FILLER CAP

WARNING

.

Gasoline is extremely flammable and
highly explosive under certain condi-
tions. You could be burned or seriously
injured if it is misused or mishandled.
Always stop engine and do not smoke or
allow open flames or sparks near the
vehicle when refueling.

.

Do not attempt to top off the fuel tank
after the fuel pump nozzle shuts off
automatically. Continued refueling may
cause fuel overflow, resulting in fuel
spray and possibly a fire.

.

Use only an original equipment type
fuel-filler cap as a replacement. It has a
built-in safety valve needed for proper
operation of the fuel system and emis-
sion control system. An incorrect cap can

result in a serious malfunction and
possible injury. It could also cause the
malfunction indicator light to come on.

.

Never pour fuel into the throttle body to
attempt to start your vehicle.

.

Do not fill a portable fuel container in
the vehicle or trailer. Static electricity
can cause an explosion of flammable
liquid, vapor or gas in any vehicle or
trailer. To reduce the risk of serious
injury or death when filling portable fuel
containers:

— Always place the container on the

ground when filling.

— Do not use electronic devices when

filling.

— Keep the pump nozzle in contact

with the container while you are
filling it.

— Use only approved portable fuel

containers for flammable liquid.

CAUTION

.

If fuel is spilled on the vehicle body,
flush it away with water to avoid paint

damage.

.

Insert the cap straight into the fuel-filler
tube, then tighten until a single click is
heard. Failure to tighten the fuel-filler
cap properly may cause the

mal-

function indicator light (MIL) to illumi-
nate. If the

light illuminates

because the fuel-filler cap is loose or
missing, tighten or install the cap and
continue to drive the vehicle. The
light should turn off after a few driving
trips. If the

light does not turn off

after a few driving trips, have the vehicle
inspected by an INFINITI retailer.

.

The LOOSE FUEL CAP warning will appear
if the fuel-filler cap is not properly
tightened. It may take a few driving
trips for the message to be displayed.
Failure to tighten the fuel-filler cap
properly after the LOOSE FUEL CAP
warning appears may cause the
Malfunction Indicator Light (MIL) to
illuminate.

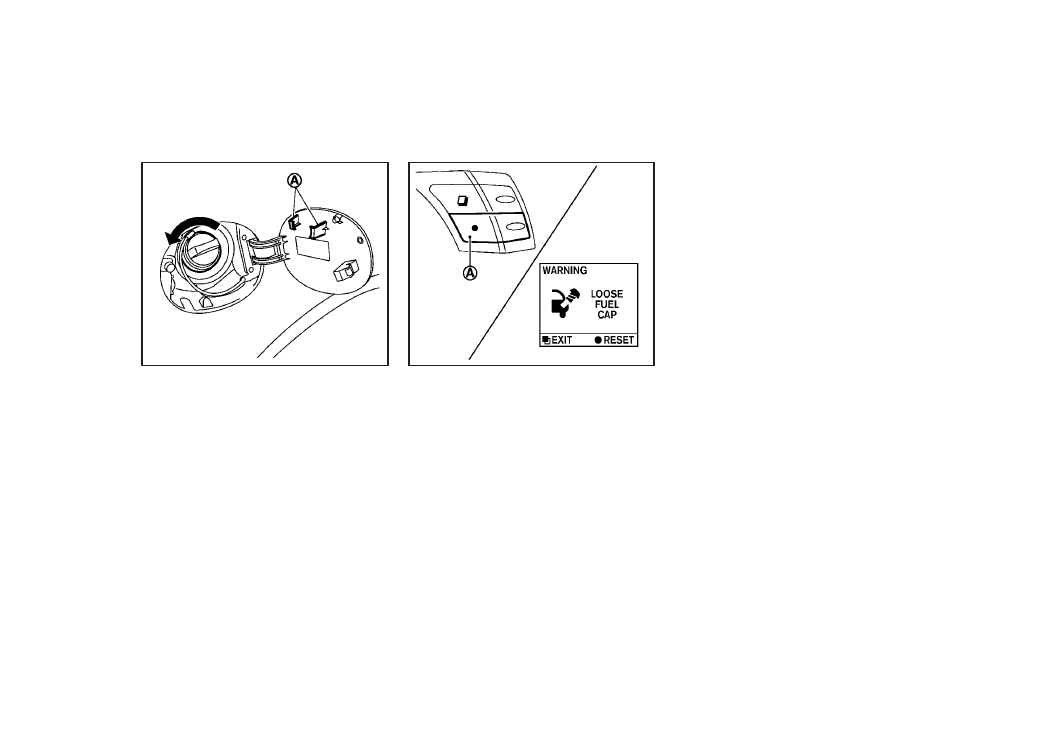

SPA2838

To remove the fuel-filler cap:

1. Turn the fuel-filler cap counterclockwise

to remove.

2. Put the fuel-filler cap on the cap holder

*

A

while refueling.

To install the fuel-filler cap:

1. Insert the fuel-filler cap straight into the

fuel-filler tube.

2. Turn the fuel-filler cap clockwise until a

single click is heard.

SPA2811

LOOSE FUEL CAP warning

The LOOSE FUEL CAP warning appears on
the dot matrix liquid crystal display when
the fuel-filler cap is not tightened correctly
after the vehicle has been refueled. It may
take a few driving trips for the message to
be displayed.

To turn off the warning, perform the
following procedure:

1. Remove and install the fuel-filler cap as

soon as possible. (See “Fuel-filler cap”
(P.3-32).)

2. Tighten the fuel-filler cap until a single

click is heard.

3. Push the reset switch

*

A

on the right

side of the combination meter panel for
about 1 second to turn off the LOOSE
FUEL CAP warning after tightening the
fuel cap.

Pre-driving checks and adjustments

3-33

3-34

Pre-driving checks and adjustments

WARNING

.

Do not adjust the steering wheel while
driving. You could lose control of your
vehicle and cause an accident.

.

Do not adjust the steering wheel any
closer to you than is necessary for
proper steering operation and comfort.
The driver’s air bag inflates with great
force. If you are unrestrained, leaning
forward, sitting sideways or out of
position in any way, you are at greater
risk of injury or death in a crash. You
may also receive serious or fatal injuries
from the air bag if you are up against it
when it inflates. Always sit back against
the seatback and as far away as practical
from the steering wheel. Always use the
seat belts.

SPA2328

MANUAL OPERATION (if so
equipped)

Tilt or telescopic operation

Pull the lock lever

*

1

down and adjust the

steering wheel up, down, forward or rear-
ward to the desired position.

Push the lock lever up securely to lock the
steering wheel in place.

SPA2312

ELECTRIC OPERATION (if so
equipped)

Tilt or telescopic operation

Move the lever to adjust the steering wheel
up or down, forward or rearward to the
desired position.

For more information, see “Automatic drive
positioner” (P.3-38).

TILT/TELESCOPIC STEERING

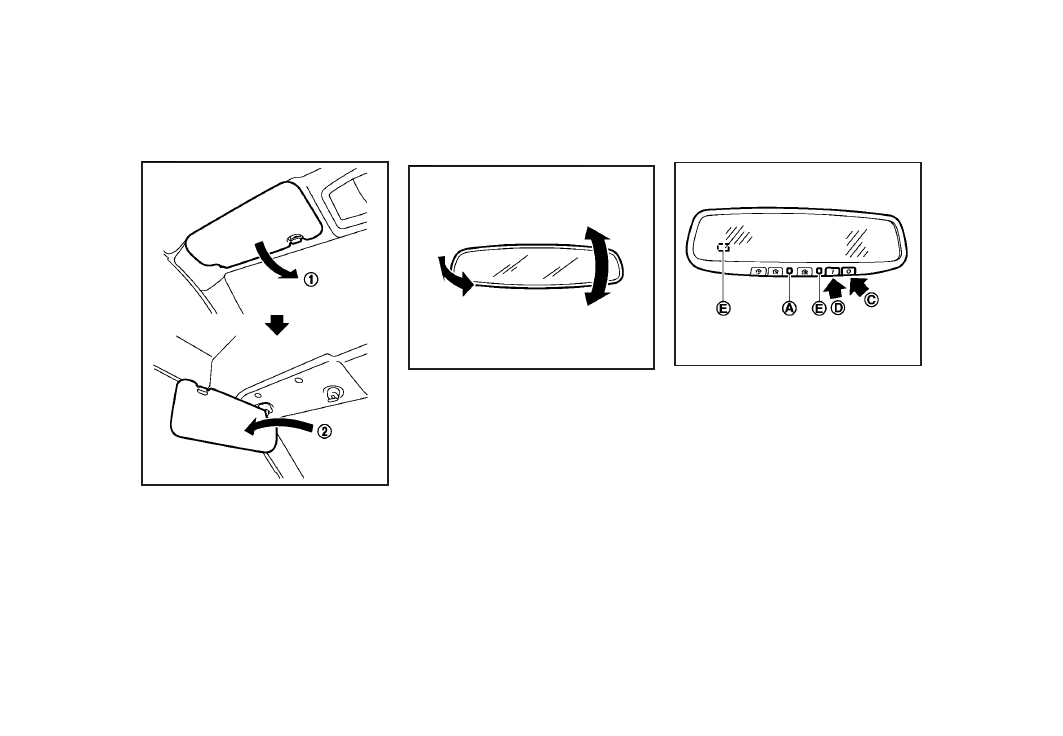

SPA2587

1. To block out glare from the front, swing

down the main sun visor

*

1

.

2. To block glare from the side, remove

the main sun visor from the center
mount and swing it to the side

*

2

.

SPA2447

INSIDE MIRROR

Adjust the height and the angle of the
inside mirror to the desired position.

SPA2450

Automatic anti-glare type

The inside mirror is designed so that it
automatically changes reflection according
to the intensity of the headlights of the
following vehicle.

The anti-glare system will be automatically
turned on when the ignition switch is
pushed to the ON position.

When the anti-glare system is turned on,
the indicator light

*

A

will illuminate and

excessive glare from the headlights of the
vehicle behind you will be reduced.

Push the “*” switch

*

C

to make the

inside rearview mirror operate normally.

Pre-driving checks and adjustments

3-35

SUN VISORS

MIRRORS

3-36

Pre-driving checks and adjustments

The indicator light will turn off. Push the “I”
switch

*

D

to turn the system on.

Do not allow any object to cover the
sensors

*

E

or apply glass cleaner on

them. Doing so will reduce the sensitivity
of the sensor, resulting in improper
operation.

For the HomeLink

®

Universal Transceiver (if

so equipped) operation, see “HomeLink

®

Universal Transceiver” (P.2-53).

SPA2309

OUTSIDE MIRRORS

WARNING

Objects viewed in the outside mirror on the
passenger side are closer than they appear.
Be careful when moving to the right. Using
only this mirror could cause an accident.
Use the inside mirror or glance over your
shoulder to properly judge distances to
other objects.

Adjusting outside mirrors

The outside mirror control switch is located
on the armrest.

The outside mirror will operate only when
the ignition switch is in the ACC or ON
position.

Turn the switch right or left to select the
right or left side mirror

*

1

, then adjust

using the control switch

*

2

.

Defrosting outside mirrors

The outside mirrors will be heated when
the rear window defroster switch is oper-
ated.

SPA2310

Foldable outside mirrors

CAUTION

.

Do not touch the mirrors while they are
moving. Your hand may be pinched, and
the mirror may malfunction.

.

Do not drive with the mirrors stored. You
will be unable to see behind the vehicle.

.

If the mirrors were folded or unfolded by
hand, there is a chance that the mirror
will move forward or backward during
driving. If the mirrors were folded or
unfolded by hand, be sure to adjust

them again electrically before driving.

The outside mirror remote control operates
when the ignition switch is in the ACC or
ON position.

The outside mirrors automatically fold
when the outside mirror folding switch is
pushed in. To unfold, push the switch
again.

Continuously performing the fold/unfold
operation of the outside mirror may cause
the switch to stop the operation.

If mirrors are manually operated or
bumped, the mirror body can become
loose at the pivot point. To correct electro-
nic mirror operation, cycle mirrors by
pushing the outside mirror folding switch
until completely closed, then push the
outside mirror folding switch again.

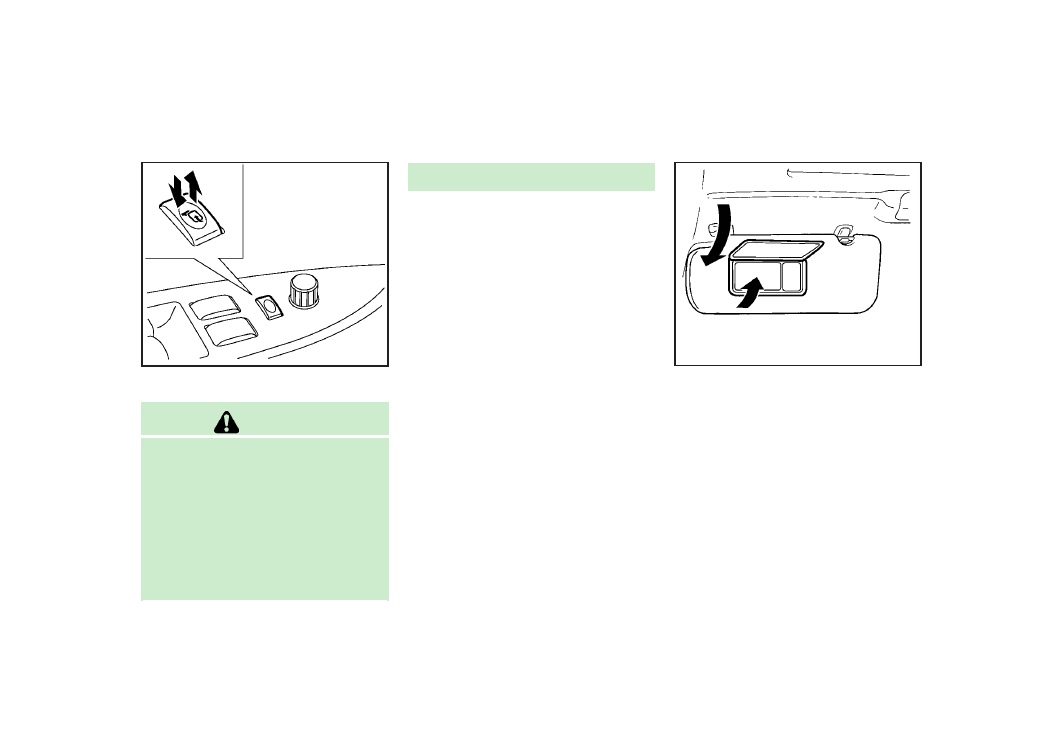

SIC2064

VANITY MIRROR

To use the front vanity mirror, pull down
the sun visor and pull up the cover.

Pre-driving checks and adjustments

3-37

3-38

Pre-driving checks and adjustments

The automatic drive positioner system has
two features:

. Seat synchronization function
. Memory storage

SPA2659

SEAT SYNCHRONIZATION FUNCTION

The seat synchronization function automa-
tically adjusts the positions of the steering
wheel and outside mirrors when the seat is
adjusted using the power seat switches.

However, the steering wheel and outside
mirrors will not move if the seat is adjusted
over the maximum thresholds. The system
considers that the steering wheel and
outside mirror adjustments are not neces-
sary because the seat may not be adjusted
for the driving position. Note that the
function is set to disabled as the factory
default setting.

The seat synchronization function operates
under the following conditions:

. The ignition switch is in the ON posi-

tion.

. The selector lever is in the P (Park)

position (Automatic Transmission mod-
els) or the parking brake is applied
(Manual Transmission models).

. The seatback is raised.
If the outside mirrors or the steering wheel
reaches its maximum adjustment, the
function is automatically disabled. Restart
the function by selecting a previously
stored seat memory position using the
memory switches (1 or 2). An Intelligent
Key that was previously linked to the
stored seat memory can also be used to
restart the function.

If a seat position was not previously stored
in the seat memory, restart the function by
adjusting the steering wheel and outside
mirrors manually for your best driving
position and then drive the vehicle above
4 MPH (7 km/h).

AUTOMATIC DRIVE POSITIONER (if so
equipped)

Cancel or activate seat synchroni-
zation function

For Automatic Transmission models:

The selector lever must be in the P (Park)
position with the ignition switch in the ACC
position.

For Manual Transmission models:

The parking brake must be applied with
the ignition switch in the ACC position.

The seat synchronization function can be
activated or canceled by pushing and
holding the SET switch for more than 10
seconds while the ignition switch is in the
ACC position.

The indicator lights on the memory
switches (1 and 2) will blink once when
the function is canceled, and the indicator
lights will blink twice when the function is
activated. Note that the indicator lights
may illuminate after 5 seconds while
holding the SET switch. This indicates
readiness for linking the Intelligent Key to
a stored memory position. Keep the SET
switch pushed for more than 10 seconds to
turn on or off the seat synchronization
function.

MEMORY STORAGE

Two positions for the driver’s seat, steering
column and outside mirrors can be stored
in the automatic drive positioner memory.
Follow these procedures to use the mem-
ory system.

1. Automatic transmission models:

Move the selector lever to the P (Park)
position.

Manual transmission models:

Apply the parking brake.

2. Raise the seatback.

3. Push the ignition switch to the ON

position.

4. Adjust the driver’s seat, steering col-

umn and outside mirrors to the desired
positions by manually operating each
adjusting switch. For additional infor-
mation, see “Seats” (P.1-2) and “Tilt/
telescopic steering” (P.3-34) and “Out-
side mirrors” (P.3-36).

5. Push the SET switch and, within 5

seconds, push the memory switch (1
or 2) fully for at least 1 second.

The indicator light for the pushed
memory switch will stay on for approxi-
mately 5 seconds after pushing the

switch.

If memory is stored in the same
memory switch, the previous memory
will be deleted.

Linking Intelligent Key to a stored
memory position

The Intelligent Key can be linked to a
stored memory position with the following
procedure.

1. Follow the steps for storing a memory

position.

2. While the indicator light for the memory

switch being set is illuminated for 5
seconds, push the

button on the

Intelligent Key. If the indicator light
blinks, the Intelligent Key is linked to
that memory setting.

Push the ignition switch to the OFF posi-
tion, and then push the

button on the

Intelligent Key. The driver’s seat, steering
wheel and outside mirrors will move to the
memorized position.

Confirming memory storage

. Push the ignition switch to the ON

position and push the SET switch. If
the main memory has not been stored,
the indicator light will come on for

Pre-driving checks and adjustments

3-39
