CHECKING ENGINE OIL LEVEL

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operating

temperature.

3. Turn off the engine.

Wait more than 15

minutes for the oil to drain back into the oil

pan.

4. Remove the dipstick and wipe it clean.

Reinsert it all the way.

5. Remove the dipstick again and check the

oil level. It should be within the range

s

1

.

If the oil level is below

s

2

, remove the oil

filler cap and pour recommended oil

through the opening.

Do not overfill

s

3

.

6. Recheck oil level with the dipstick.
It is normal to add some oil between oil mainte-

nance intervals or during the break-in period,

depending on the severity of operating condi-

tions.

CAUTION

Oil level should be checked regularly. Operat-

ing the engine with an insufficient amount of oil

can damage the engine, and such damage is

not covered by warranty.

CHANGING ENGINE OIL AND FILTER

Change the engine oil and filter according to the

maintenance intervals shown in the INFINITI

Service and Maintenance Guide.

Vehicle set-up

1. Park the vehicle on a level surface and

apply the parking brake.

2. Run the engine until it reaches operating

temperature.

3. Turn the engine off and wait more than 15

minutes.

4. Raise and support the vehicle using a

suitable floor jack and safety jack stands.

● Place the safety jack stands under the

vehicle jack-up points.

● A suitable adapter should be attached to

the jack stand saddle.

5. Remove the plastic engine undercover.

a. Remove the small plastic clip at the center

point of the undercover.

b. Then remove the other bolts that hold the

undercover in place.

VK45DE engine

SDI1822

VQ35HR engine

SDI2045

ENGINE OIL

8-12

Maintenance and do-it-yourself

w

—

—

05/19/09—tbrooks

X

CAUTION

Make sure the correct lifting and support

points are used to avoid vehicle damage.

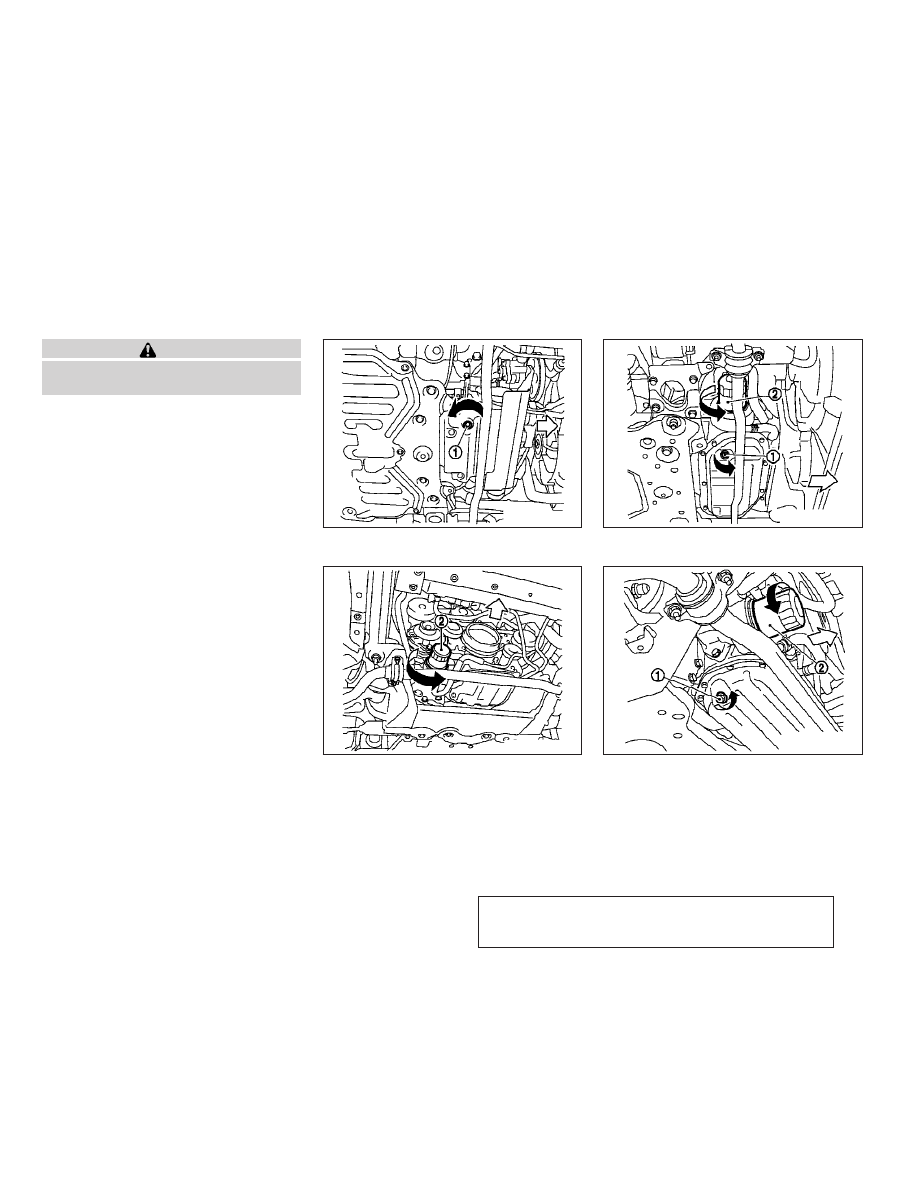

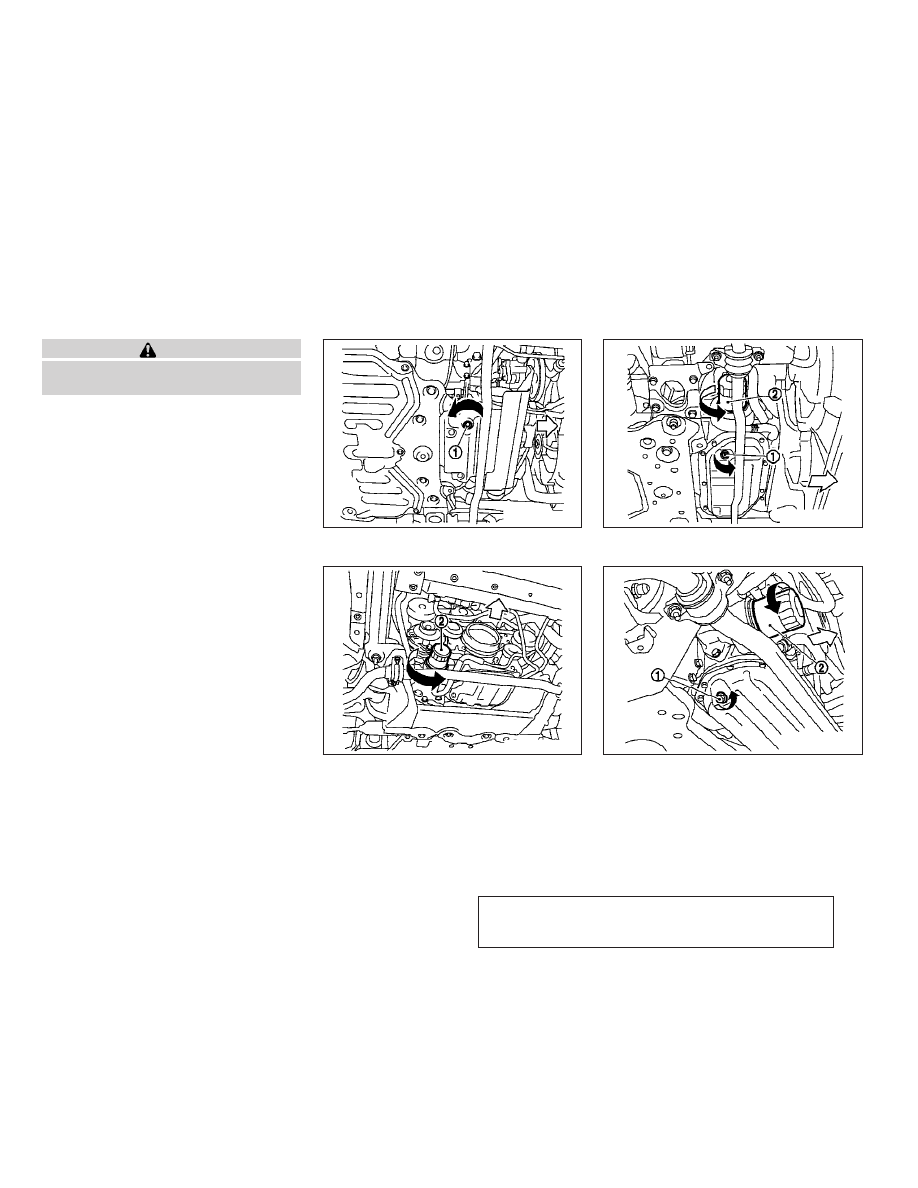

VK45DE engine-1

SDI1824

VK45DE engine-2

SDI1826

VQ35HR engine (2WD models)

SDI2311

VQ35HR engine (AWD models)

SDI2047

Maintenance and do-it-yourself

8-13

w

—

—

05/19/09—tbrooks

X

Engine oil and filter

1. Place a large drain pan under the drain

plug.

2. Remove the oil filler cap.
3. Remove the drain plug

s

1

with a wrench

and completely drain the oil.

CAUTION

Be careful not to burn yourself, as the engine oil

is hot.

● Waste oil must be disposed of properly.
● Check your local regulations.

Perform steps 4 to 7 only when the engine oil

filter change is needed.
4. Loosen the oil filter

s

2

with an oil filter

wrench. Remove the oil filter by turning it

by hand.

5. Wipe the engine oil filter mounting sur-

face with a clean rag.

CAUTION

Be sure to remove any old rubber gasket re-

maining on the mounting surface of the engine.

Failure to do so could lead to engine failure.

6. Coat the gasket on the new filter with

clean engine oil.

7. Screw in the oil filter clockwise until a

slight resistance is felt, then tighten ad-

ditionally more than 2/3 turn.

Oil filter tightening torque:

11 to 15 ft-lb

(14.7 to 20.5 N·m)

8. Clean and re-install the drain plug with a

new washer. Securely tighten the drain

plug with a wrench.

Drain plug tightening torque:

22 to 29 ft-lb

(29 to 39 N·m)

Do not use excessive force.

9. Refill engine with recommended oil and

install the oil filler cap securely.

CAUTION

The dipstick must be inserted in place to pre-

vent oil spillage from the dipstick hole while

filling the engine with oil.

See

“CAPACITIES

AND

RECOMMENDED

FUEL/LUBRICANTS” in the “9. Technical and

consumer information” section for drain and

refill capacity. The drain and refill capacity

depends on the oil temperature and drain time.

Use these specifications for reference only.

Always use the dipstick to determine the proper

amount of oil in the engine.
10. Start the engine and check for leakage

around the drain plug and the oil filter.

Correct as required.

11. Turn the engine off and wait more than 15

minutes. Check the oil level with the

dipstick. Add engine oil if necessary.

After the operation

1. Install the engine undercover into position

as the following steps.

a. Pull the center of the small plastic clip

out.

b. Hold the engine undercover into position.
c. Insert the clip through the undercover into

the hole in the frame, then push the

center of the clip in to lock the clip in

place.

d. Install the other bolts that hold the un-

dercover in place. Be careful not to strip

the bolts or over-tighten them.

2. Lower the vehicle carefully to the ground.
3. Dispose of waste oil and filter properly.

8-14

Maintenance and do-it-yourself

w

—

—

05/15/09—pattie

X

WARNING

● Prolonged and repeated contact with used

engine oil may cause skin cancer.

● Try to avoid direct skin contact with used oil.

If skin contact is made, wash thoroughly

with soap or hand cleaner as soon as

possible.

● Keep used engine oil out of reach of children.

5-SPEED AUTOMATIC TRANSMISSION

When checking or replacement is required, we

recommend an INFINITI retailer for servicing.

CAUTION

● Use Genuine NISSAN Matic S ATF. If Genuine

NISSAN Matic S ATF is not available, Genuine

NISSAN Matic J ATF may also be used.

● Using automatic transmission fluid other

than Genuine NISSAN Matic S ATF or Matic J

ATF will cause deterioration in driveability

and automatic transmission durability, and

may damage the automatic transmission,

which is not covered by the INFINITI new ve-

hicle limited warranty.

7-SPEED AUTOMATIC TRANSMISSION

Contact an INFINITI retailer if replacement is

required.

CAUTION

● Use only Genuine NISSAN Matic S ATF. Do

not mix with other fluids.

● Using automatic transmission fluid other

than Genuine NISSAN Matic S ATF will cause

deterioration in driveability and automatic

transmission durability, and may damage

the automatic transmission, which is not

covered by the INFINITI new vehicle limited

warranty.

AUTOMATIC TRANSMISSION FLUID

Maintenance and do-it-yourself

8-15

w

—

—

05/15/09—pattie

X

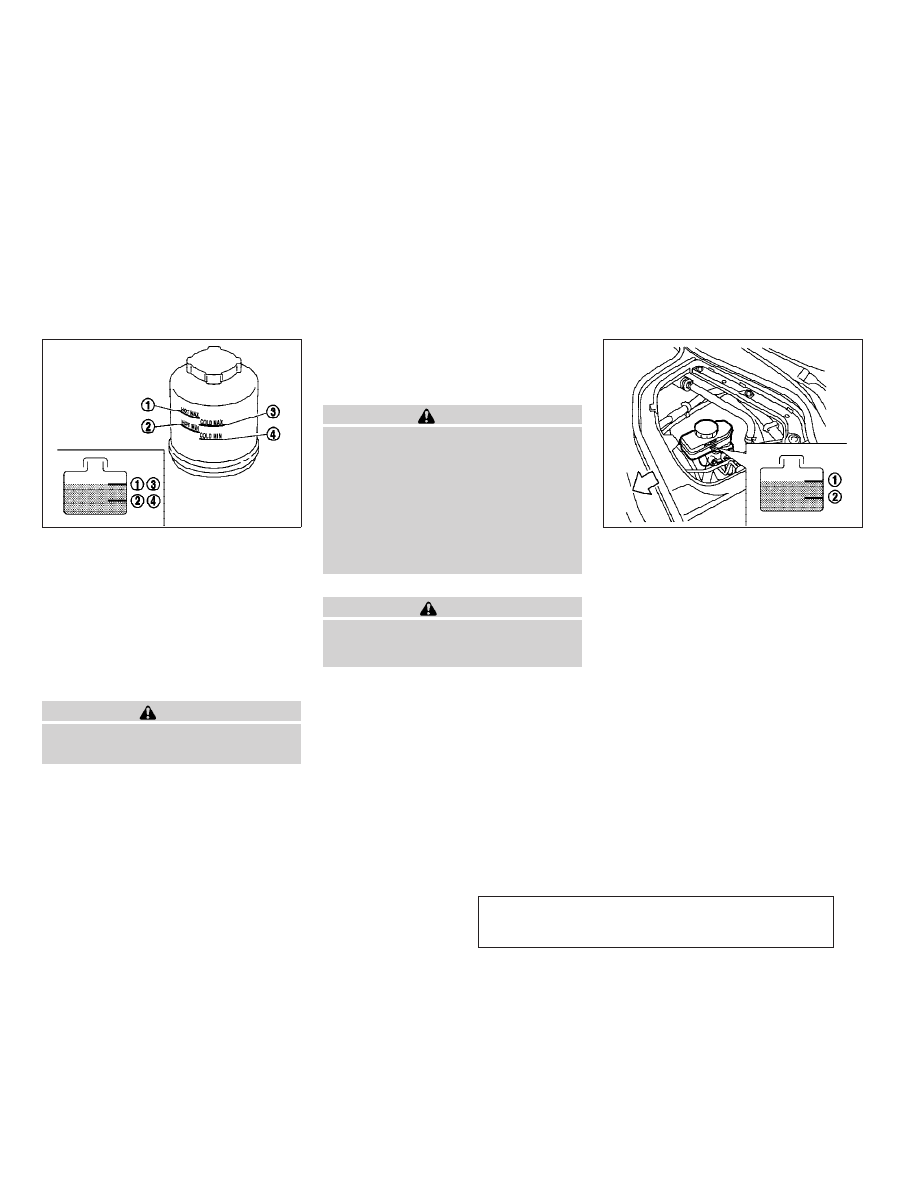

Check the fluid level in the reservoir.
The fluid level should be checked using the HOT

range (

s

1

: HOT MAX.,

s

2

: HOT MIN.) at fluid

temperatures of 122 to 176°F (50 to 80°C) or

using the COLD range (

s

3

: COLD MAX.,

s

4

:

COLD MIN.) at fluid temperatures of 32 to 86°F

(0 to 30°C).
If the fluid is below the MIN line, add Genuine

NISSAN PSF or equivalent. Remove the cap and

fill through the opening.

CAUTION

● Do not overfill.
● Use Genuine NISSAN PSF or equivalent.

For further brake fluid information, see “CA-

PACITIES

AND

RECOMMENDED

FUEL/LUBRICANTS” in the “9. Technical and

consumer information” section of this manual.

WARNING

● Use only new fluid from a sealed container.

Old, inferior or contaminated fluid may dam-

age the brake system. The use of improper

fluids can damage the brake system and af-

fect the vehicle’s stopping ability.

● Clean the filler cap before removing.
● Brake fluid is poisonous and should be

stored carefully in marked containers out of

the reach of children.

CAUTION

Do not spill the fluid on any painted surfaces.

This will damage the paint. If fluid is spilled,

wash the surface with water.

BRAKE FLUID

Check the fluid level in the reservoir. If the fluid

is below the MIN line

s

2

or the brake warning

light comes on, add Genuine NISSAN Super

Heavy Duty Brake Fluid or equivalent

DOT 3 fluid

up to the MAX line

s

1

. If fluid must be added

frequently, the system should be checked by an

INFINITI retailer.

SDI1765A

SDI1828

POWER STEERING FLUID

BRAKE FLUID

8-16

Maintenance and do-it-yourself

w

—

—

05/15/09—pattie

X

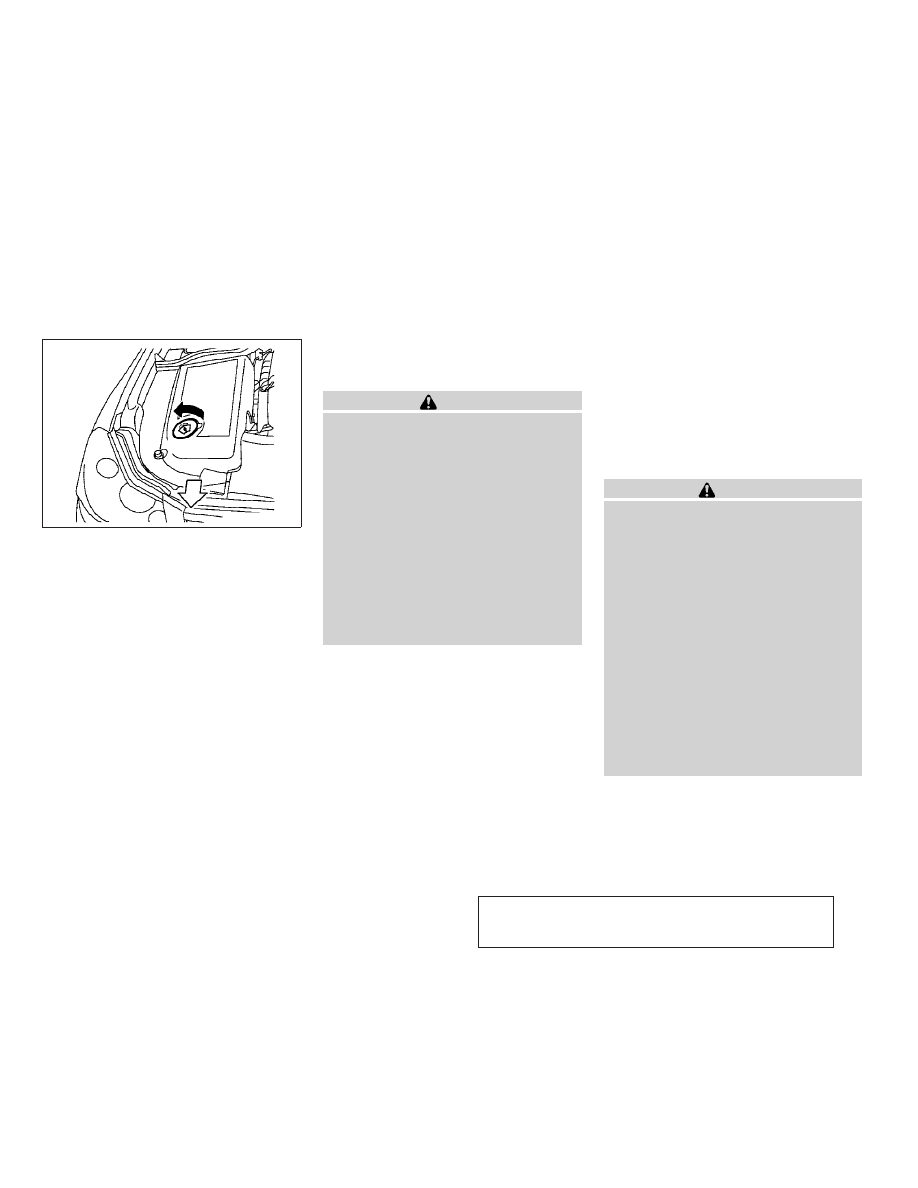

Fill the window washer fluid reservoir periodi-

cally. Add window washer fluid when the low

window washer fluid warning light comes on.
To fill the window washer fluid reservoir, lift the

cap off the reservoir tank and pour the window

washer fluid into the tank opening.
Add a washer solvent to the washer for better

cleaning. In the winter season, add a wind-

shield washer antifreeze. Follow the manufac-

turer’s instructions for the mixture ratio.
Refill the reservoir more frequently when driv-

ing conditions require an increased amount of

window washer fluid.

Recommended fluid is Genuine NISSAN Wind-

shield Washer Concentrate Cleaner & Antifreeze

or equivalent.

CAUTION

● Do not substitute engine anti-freeze coolant

for window washer solution. This may result

in damage to the paint.

● Do not fill the window washer reservoir tank

with washer fluid concentrates at full

strength. Some methyl alcohol based

washer fluid concentrates may permanently

stain the grille if spilled while filling the win-

dow washer reservoir tank.

● Pre-mix washer fluid concentrates with wa-

ter to the manufacturer’s recommended lev-

els before pouring the fluid into the window

washer reservoir tank. Do not use the win-

dow washer reservoir tank to mix the washer

fluid concentrate and water.

● Keep the battery surface clean and dry.

Clean the battery with a solution of baking

soda and water.

● Make certain the terminal connections are

clean and securely tightened.

● If the vehicle is not to be used for 30 days or

longer, disconnect the negative (

2) battery

terminal cable to prevent discharging it.

WARNING

● Do not expose the battery to flames or elec-

trical sparks. Hydrogen gas generated by

the battery is explosive. Do not allow battery

fluid to contact your skin, eyes, fabrics, or

painted surfaces. After touching a battery or

battery cap, do not touch or rub your eyes.

Thoroughly wash your hands. If the acid con-

tacts your eyes, skin or clothing, immedi-

ately flush with water for at least 15 minutes

and seek medical attention.

● Do not operate the vehicle if the fluid in the

battery is low. Low battery fluid can cause a

higher load on the battery which can gener-

ate heat, reduce battery life, and in some

cases lead to an explosion.

● When working on or near a battery, always

wear suitable eye protection and remove all

jewelry.

SDI1829

WINDOW WASHER FLUID

BATTERY

Maintenance and do-it-yourself

8-17

w

—

—

05/15/09—pattie

X

● Battery posts, terminals and related acces-

sories contain lead and lead compounds.

Wash hands after handling.

● Keep the battery out of the reach of children.

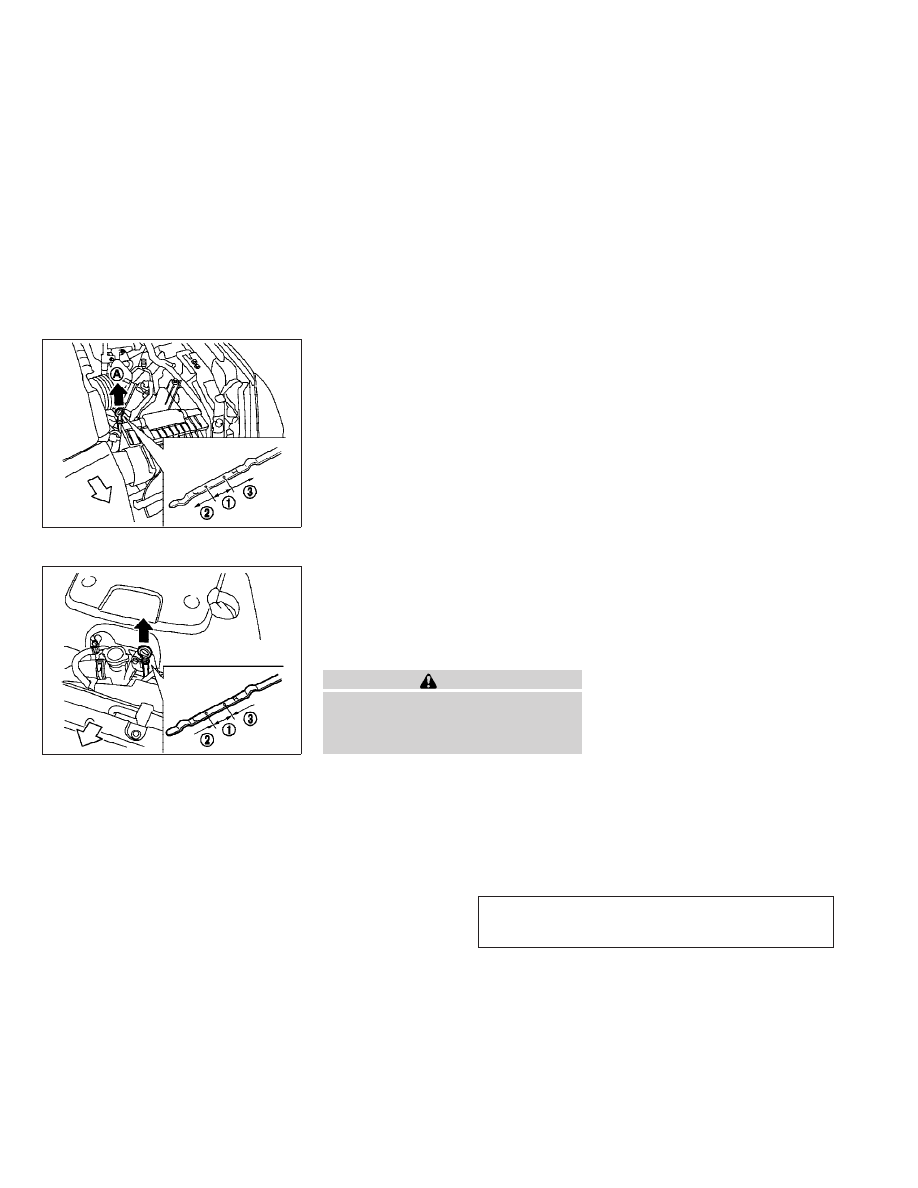

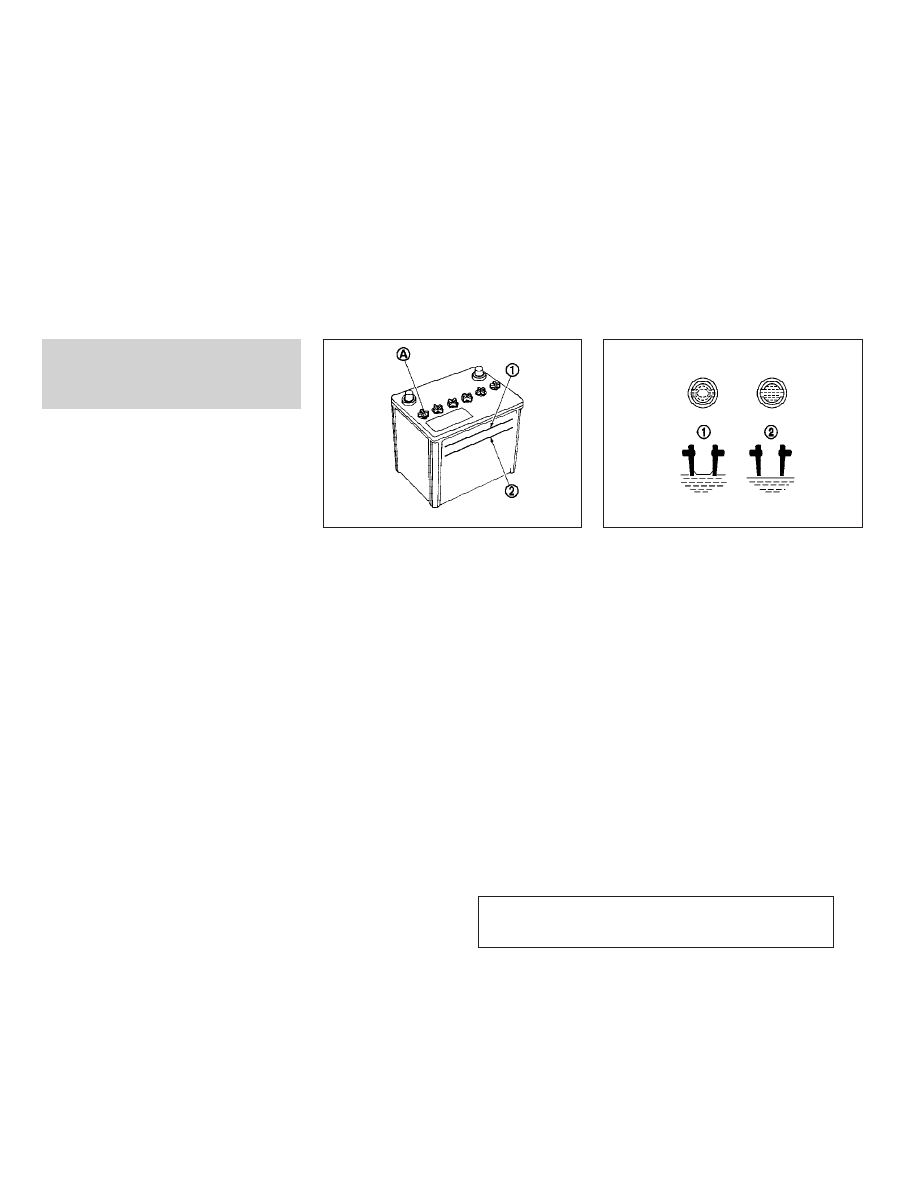

Check the fluid level in each cell. (Remove the

battery cover if it is necessary.) It should be

between the UPPER LEVEL

s

1

and LOWER LEVEL

s

2

lines.

If it is necessary to add fluid, add only distilled

water to bring the level to the indicator in each

filler opening.

Do not overfill.

1. Remove the cell plugs

s

A

.

2. Add distilled water up to the UPPER LEVEL

s

1

line.

If the side of the battery is not clear, check

the distilled water level by looking directly

above the cell; the condition

s

1

indicates

OK and the conditions

s

2

needs more to be

added.

3. Tighten cell plugs

s

A

.

Vehicles operated in high temperatures or un-

der severe conditions require frequent checks

of the battery fluid level.

DI0137MA

SDI1480C

8-18

Maintenance and do-it-yourself

w

—

—

05/15/09—pattie

X

JUMP STARTING

If jump starting is necessary, see “JUMP START-

ING” in the “6. In case of emergency” section. If

the engine does not start by jump starting, the

battery may have to be replaced. Contact an

INFINITI retailer.

CAUTION

● Do not ground accessories directly to the

battery terminal. Doing so will bypass the

variable voltage control system and the ve-

hicle battery may not charge completely.

● Use electrical accessories with the engine

running to avoid discharging the vehicle

battery.

The variable voltage control system measures

the amount of electrical discharge from the

battery and controls voltage generated by the

generator.

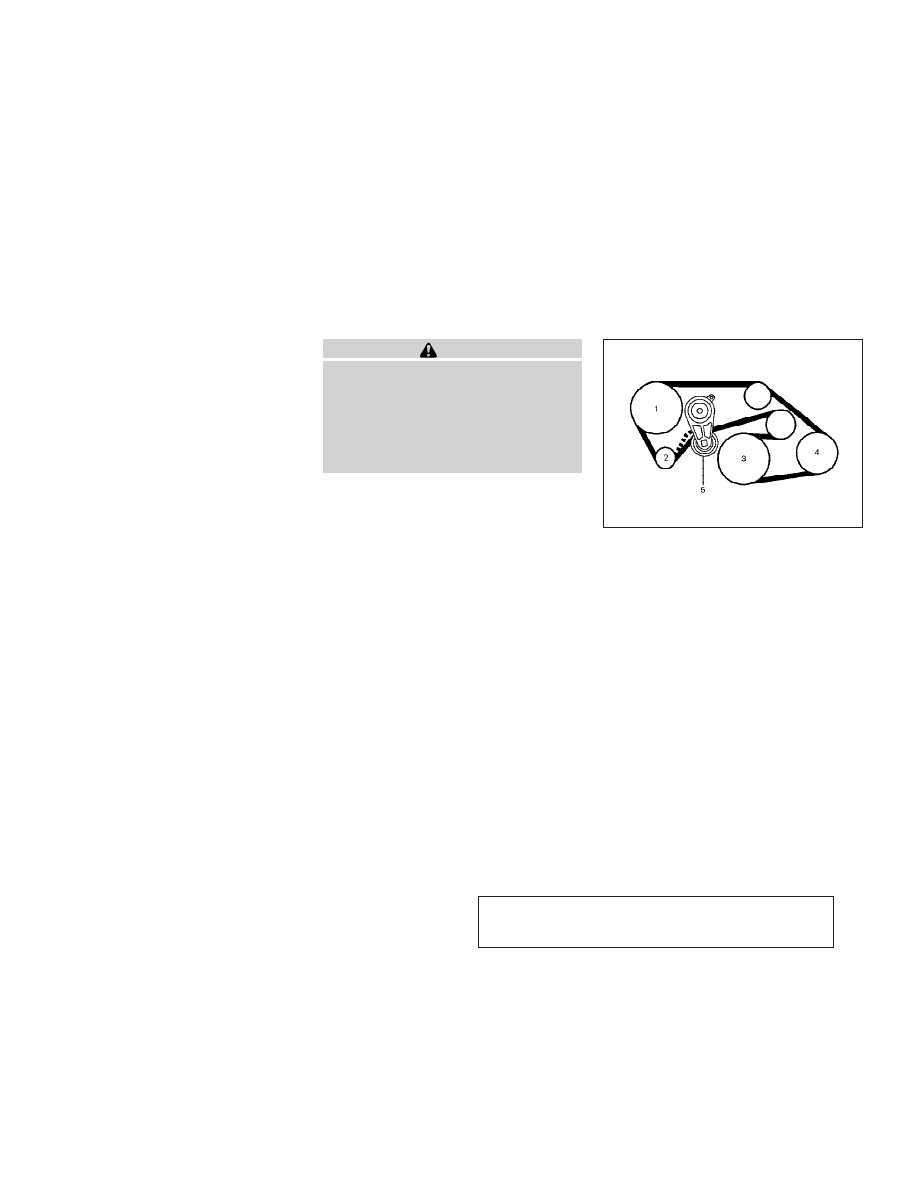

1. Power steering fluid pump
2. Alternator
3. Crankshaft pulley
4. Air conditioner compressor
5. Drive belt auto-tensioner

VQ35HR engine

SDI2152

VARIABLE VOLTAGE CONTROL SYSTEM (if

so equipped)

DRIVE BELTS

Maintenance and do-it-yourself

8-19

w

—

—

05/15/09—pattie

X

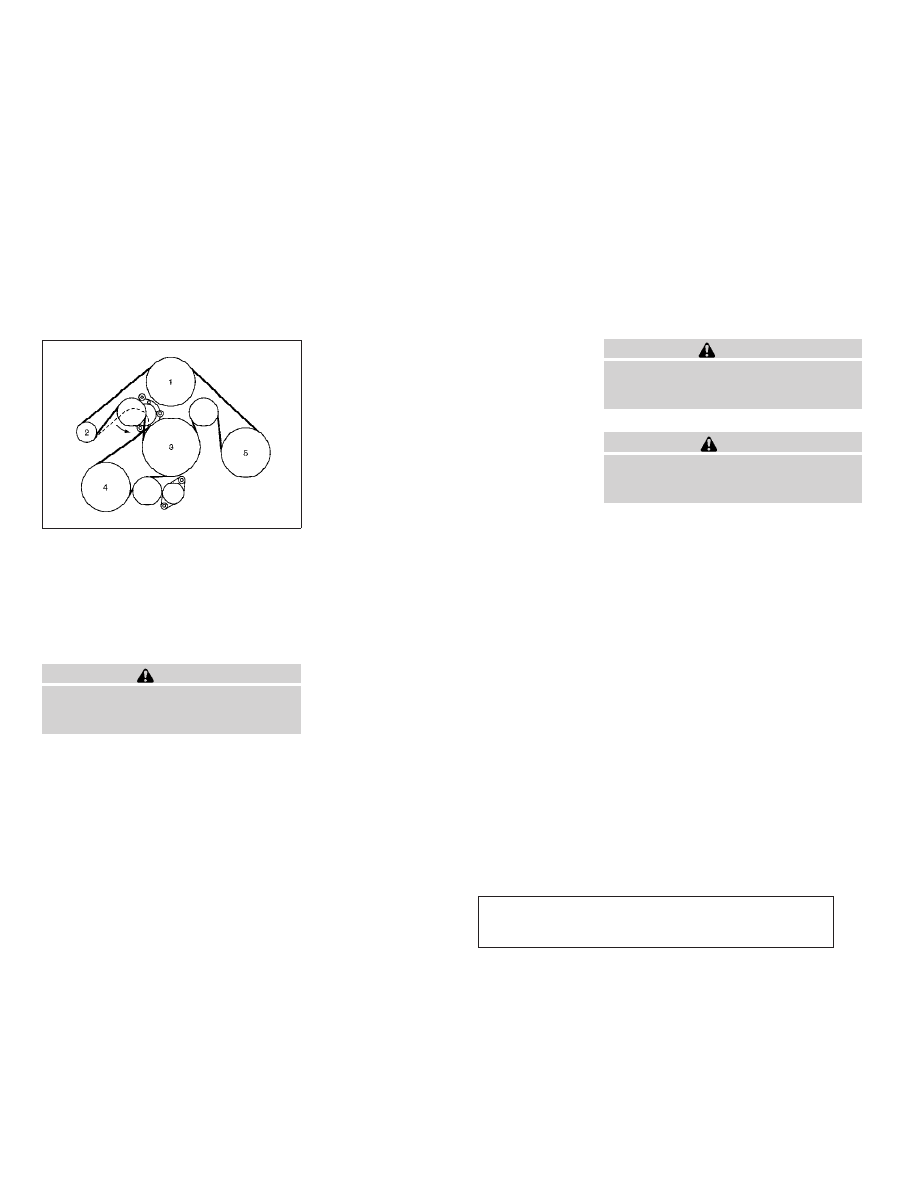

1. Water pump
2. Alternator
3. Crankshaft pulley
4. Power steering fluid pump
5. Air conditioner compressor

WARNING

Be sure the ignition switch is in the LOCK posi-

tion before servicing drive belts. The engine

could rotate unexpectedly.

1. Visually inspect each belt for signs of

unusual wear, cuts, fraying or looseness.

If the belt is in poor condition or loose,

have it replaced or adjusted by an INFINITI

retailer.

2. Have the belts checked regularly for con-

dition and tension.

WARNING

Be sure the engine and the ignition switch are

off and that the parking brake is engaged

securely.

CAUTION

Be sure to use the correct socket to remove the

spark plugs. An incorrect socket can damage

the spark plugs.

VK45DE engine

SDI1411B

SPARK PLUGS

8-20

Maintenance and do-it-yourself

w

—

—

05/19/09—tbrooks

X

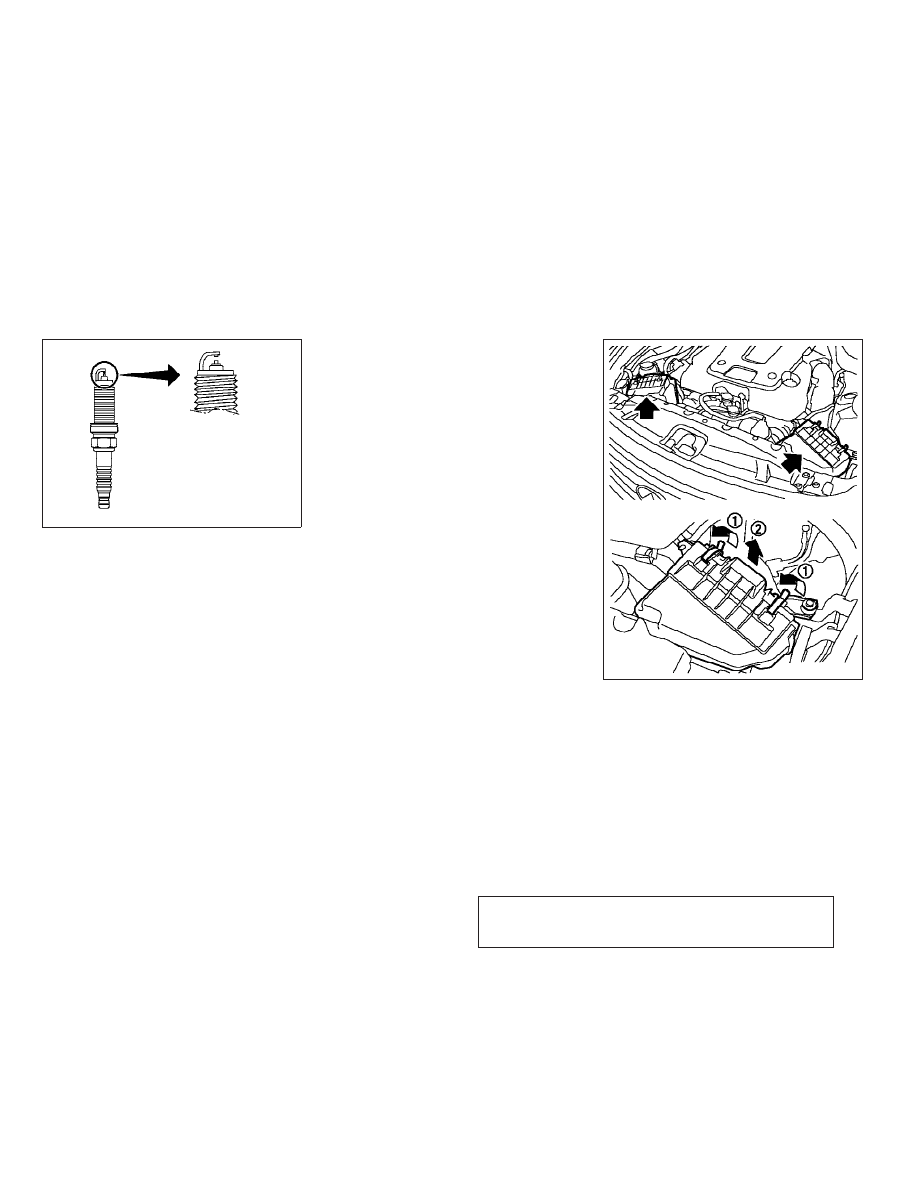

REPLACING SPARK PLUGS

If replacement is required, see an INFINITI re-

tailer for servicing.

Platinum-tipped spark plugs (for

VK45DE engine model)

It is not necessary to replace the iridium-tipped

spark plugs as frequently as the conventional

type spark plugs since they will last much

longer. Follow the maintenance log shown in

the “INFINITI Service and Maintenance Guide”.

Do not reuse the spark plugs by cleaning or

regapping.
Always replace spark plugs with recommended

or equivalent ones.

Iridium-tipped spark plugs (for

VQ35HR engine model)

It is not necessary to replace the iridium-tipped

spark plugs as frequently as the conventional

type spark plugs since they will last much

longer. Follow the maintenance schedule in

“INFINITI Service and Maintenance Guide”, but

do not reuse them by cleaning or regapping.
Always replace spark plugs with recommended

or equivalent ones.

Remove the retainers

s

1

as illustrated and pull

out the filter element

s

2

.

The filter element should not be cleaned and

reused. Replace it according to the mainte-

SDI2020

VQ35HR engine

SDI2033

AIR CLEANER

Maintenance and do-it-yourself

8-21

w

—

—

05/15/09—pattie

X

nance log shown in the “INFINITI Service and

Maintenance Guide”. When replacing the filter,

wipe the inside of the air cleaner housing and

the cover with a damp cloth.

WARNING

● Operating the engine with the air cleaner

removed can cause you or others to be

burned. The air cleaner not only cleans the

air, it stops flame if the engine backfires. If it

isn’t there, and the engine backfires, you

could be burned. Do not drive with the air

cleaner removed, and be careful when work-

ing on the engine with the air cleaner

removed.

● Never pour fuel into the throttle body or at-

tempt to start the engine with the air cleaner

removed. Doing so could result in serious

injury.

CLEANING

If your windshield is not clear after using the

windshield washer or if a wiper blade chatters

when running, wax or other material may be on

the blade or windshield.
Clean the outside of the windshield with a

washer solution or a mild detergent. Your wind-

shield is clean if beads do not form when

rinsing with clear water.
Clean each blade by wiping it with a cloth

soaked in a washer solution or a mild deter-

gent. Then rinse the blade with clear water. If

your windshield is still not clear after cleaning

the blades and using the wiper, replace the

blades.

CAUTION

Worn windshield wiper blades can damage the

windshield and impair driver vision.

VK45DE engine

SDI1830

WINDSHIELD WIPER BLADES

8-22

Maintenance and do-it-yourself

w

—

—

05/15/09—pattie

X

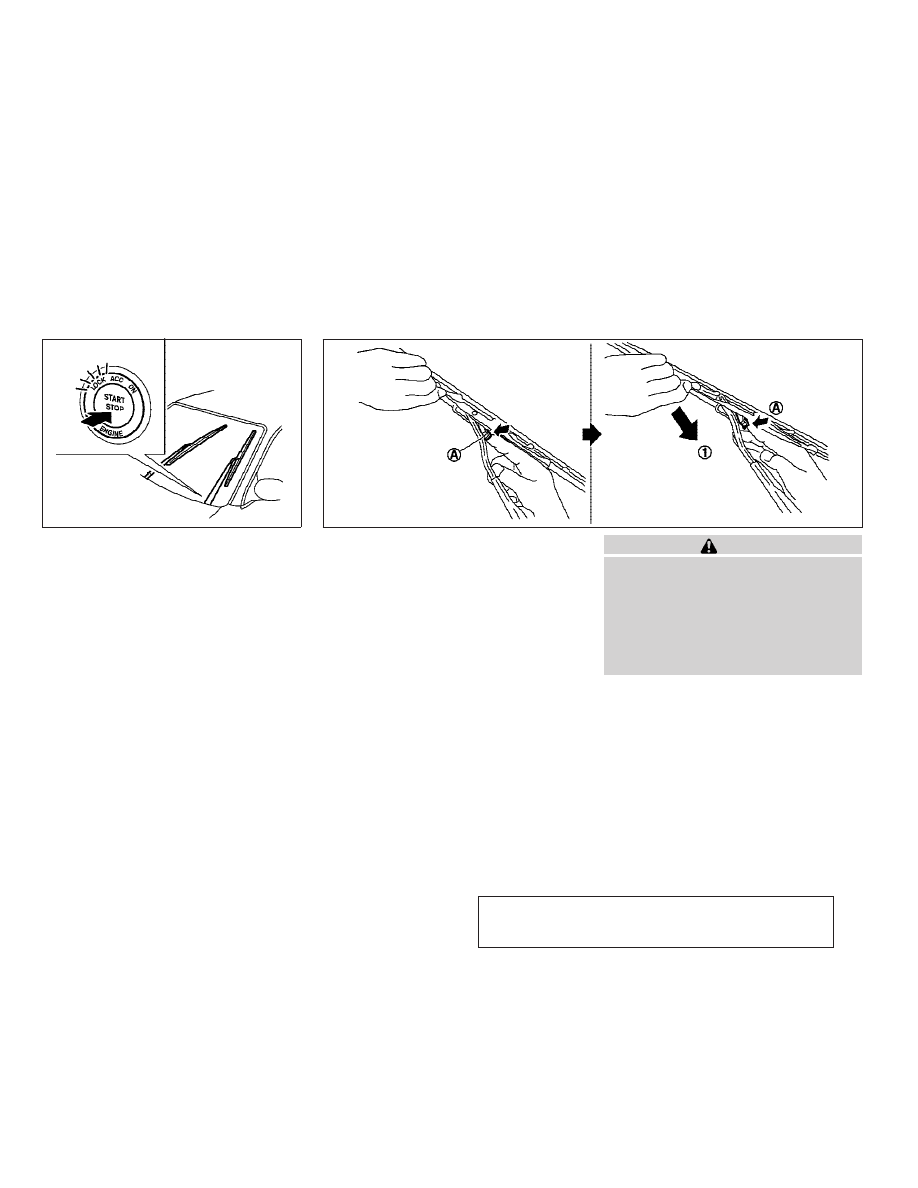

REPLACING

Replace the wiper blades if they are worn.
1. Push the ignition switch to the ON posi-

tion and turn the windshield wiper switch

on. Push the ignition switch to the LOCK

position when the wiper is in the fully up

position. The wiper will stop as illustrated.
The wiper should be in the fully up position to

avoid scratching the engine hood or wiper

arm.

2. Pull the wiper arm.
3. Push the release tab

s

A

, and then move

the wiper blade down the wiper arm

s

1

while pushing the release tab to remove.

4. Insert the new wiper blade onto the wiper

arm until a click sounds.

5. Rotate the wiper blade so the dimple is in

the groove.

CAUTION

● After wiper blade replacement, return the

wiper arm to its original position;
otherwise it may be damaged when the hood

is opened.

● Make sure the wiper blades contact the

glass; otherwise the arm may be damaged

from wind pressure.

SDI2185

SDI1649

Maintenance and do-it-yourself

8-23

w

—

—

05/19/09—tbrooks

X

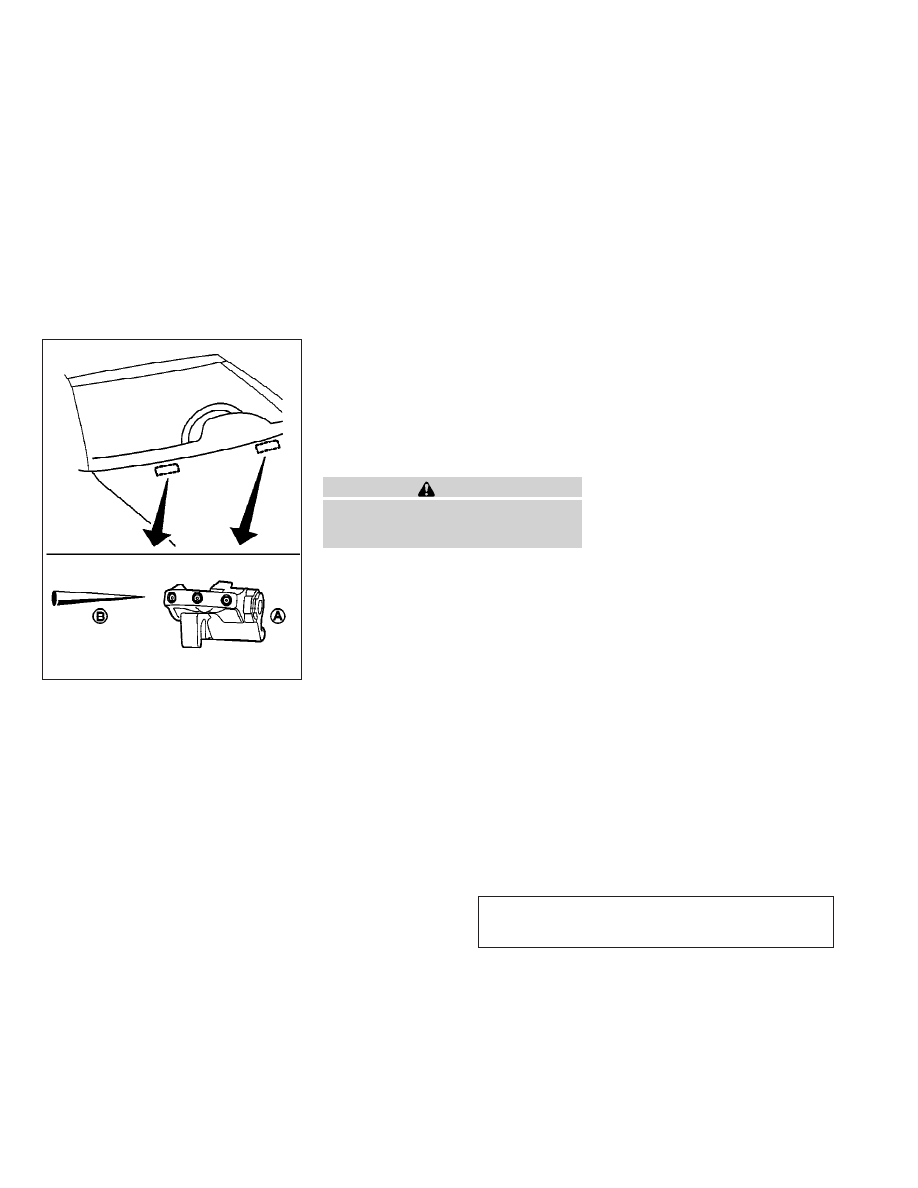

If you wax the surface of the hood, be careful

not to let wax get into the washer nozzle

s

A

.

This may cause clogging or improper wind-

shield washer operation. If wax gets into the

nozzle, remove it with a needle or small pin

s

B

.

If the brakes do not operate properly, have the

brakes checked by an INFINITI retailer.

SELF-ADJUSTING BRAKES

Your vehicle is equipped with self-adjusting

brakes.
The disc-type brakes self-adjust every time the

brake pedal is applied.

WARNING

See an INFINITI retailer for a brake system

check if the brake pedal height does not return

to normal.

BRAKE PAD WEAR WARNINGS

The disc brake pads have audible wear warn-

ings. When a brake pad requires replacement, it

will make a high pitched scraping sound when

the vehicle is in motion. This scraping sound

will first occur only when the brake pedal is

depressed. After more wear of the brake pad,

the sound will always be heard even if the brake

pedal is not depressed. Have the brakes

checked as soon as possible if the wear warn-

ing sound is heard.
Under some driving or climate conditions, occa-

sional brake squeak, squeal or other noise may

be heard. Occasional brake noise during light to

moderate stops is normal and does not affect

the function or performance of the brake sys-

tem.
Proper brake inspection intervals should be fol-

lowed. For additional information, see the main-

tenance log section of your “INFINITI Service

and Maintenance Guide”.

SDI1832

BRAKES

8-24

Maintenance and do-it-yourself

w

—

—

05/15/09—pattie

X

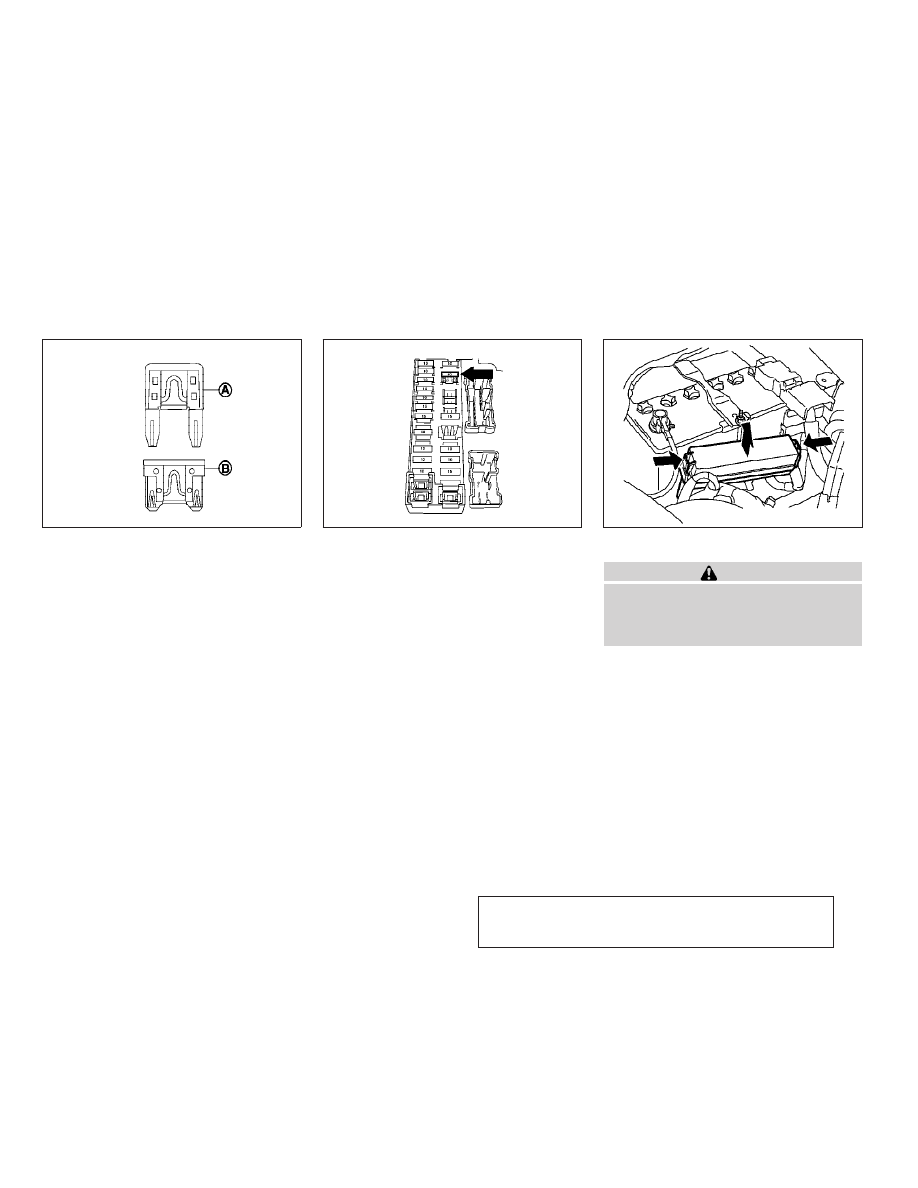

Some vehicles are equipped with engine com-

partment and passenger compartment fuse

boxes that use only type

s

A

fuses. Other ve-

hicles are equipped with type

s

A

fuses in the

engine compartment fuse box and type

s

B

fuses in the passenger compartment fuse box.
Type

s

A

fuses are provided as spare fuses. They

are stored in the passenger compartment fuse

box.
Type

s

A

fuses can be installed in the engine

compartment and passenger compartment fuse

boxes.

If a type

s

A

fuse is used to replace a type

s

B

fuse, the type

s

A

fuse will not be level with the

fuse pocket as shown in the illustration. This

will not affect the performance of the fuse.

Make sure the fuse is installed in the fuse box

securely.
Type

s

B

fuses cannot be installed in the under-

hood fuse boxes. Only use type

s

A

fuses in the

underhood fuse boxes.

ENGINE COMPARTMENT

CAUTION

Never use a fuse of a higher or lower amperage

rating than that specified on the fuse box cover.

This could damage the electrical system or

cause a fire.

If any electrical equipment does not operate,

check for an open fuse.
1. Be sure the ignition switch is pushed to

the LOCK position and the headlight

switch is turned off.

SDI1751

SDI1752

SDI1479A

FUSES

Maintenance and do-it-yourself

8-25

w

—

—

05/15/09—pattie

X

2. Open the engine hood and remove the

cover on the battery and the fuse/fusible

link holder.

3. Remove the fuse/fusible link holder

cover.

4. Remove the fuse with the fuse puller.

5. If the fuse is open

s

A

, replace it with a

new fuse

s

B

. Spare fuses are stored in the

passenger compartment fuse box.

6. If a new fuse also opens, have the elec-

trical system checked and repaired by an

INFINITI retailer.

Fusible links

If any electrical equipment does not operate

and fuses are in good condition, check the

fusible links. If any of these fusible links are

melted, replace only with genuine INFINITI

parts.

SDI1753

8-26

Maintenance and do-it-yourself

w

—

—

05/15/09—pattie

X

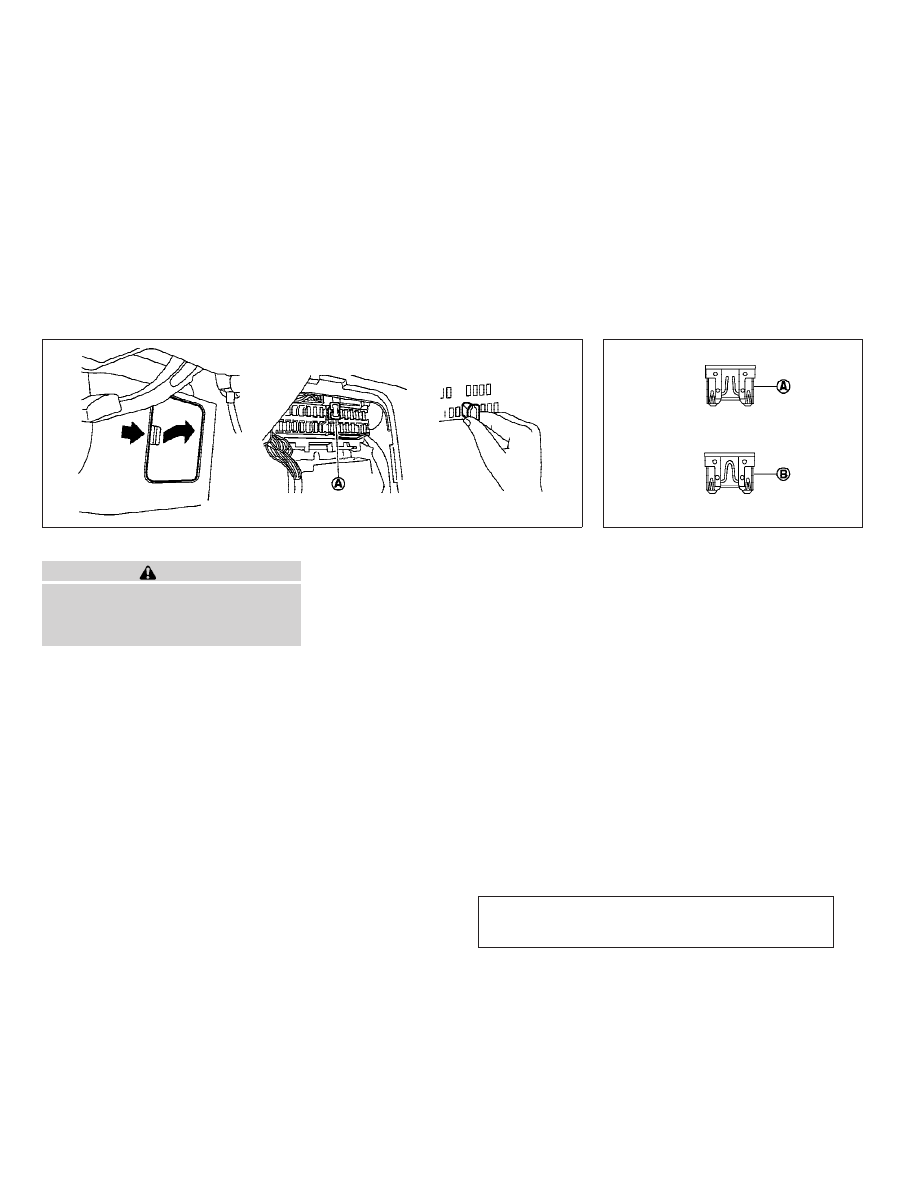

PASSENGER COMPARTMENT

CAUTION

Never use a fuse of a higher or lower amperage

rating than that specified on the fuse box cover.

This could damage the electrical system or

cause a fire.

If any electrical equipment does not operate,

check for an open fuse.
1. Be sure the ignition switch is pushed to

the LOCK position and the headlight

switch is turned off.

2. Open the fuse box lid.
3. Remove the fuse with the fuse puller

s

A

.

4. If the fuse is open

s

A

, replace it with a

new fuse

s

B

. Spare fuses are stored in the

fuse box.

5. If a new fuse also opens, have the electri-

cal system checked and repaired by an

INFINITI retailer.

SDI1833

SDI1754

Maintenance and do-it-yourself

8-27

w

—

—

05/15/09—pattie

X
