Infiniti I30. Emission Control System (2003 year). Manual - part 39

Diagnostic Procedure

NHEC1465

1

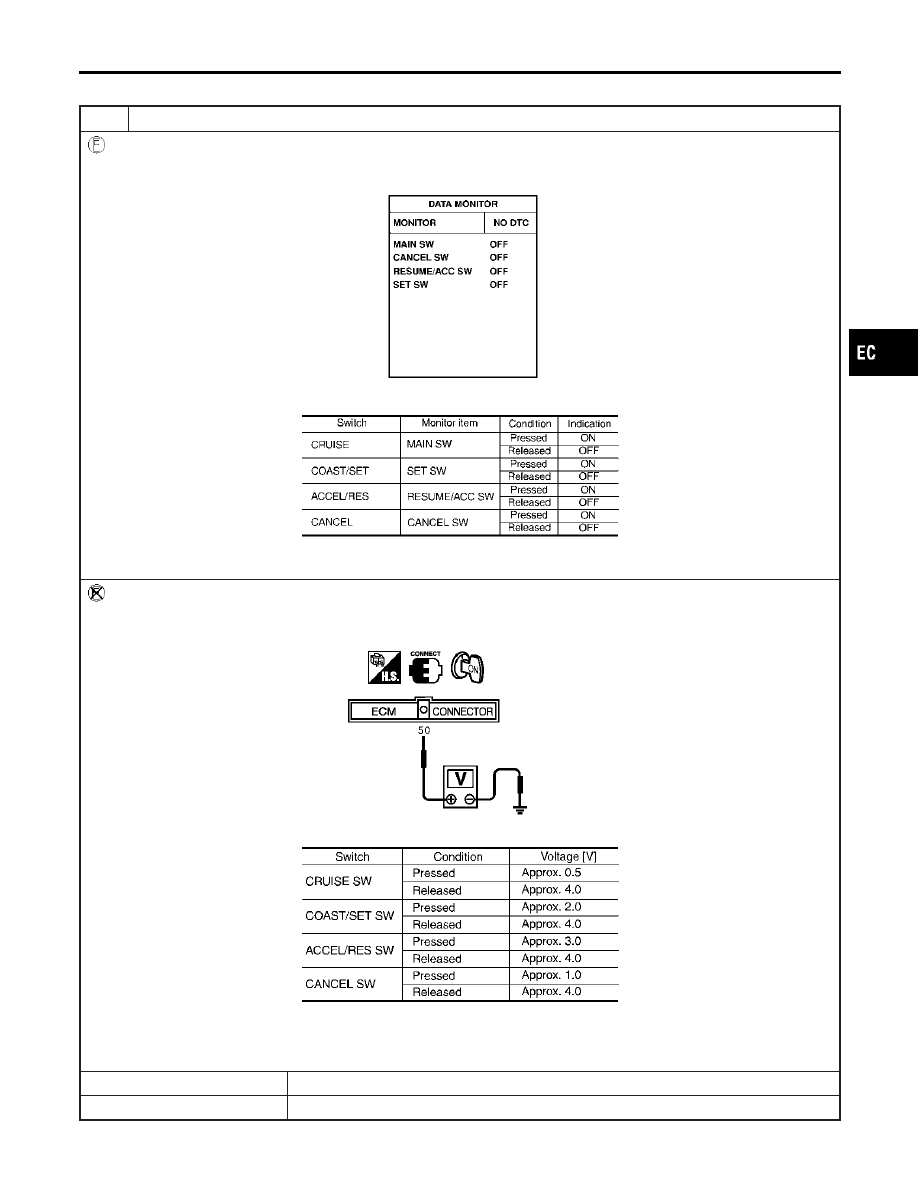

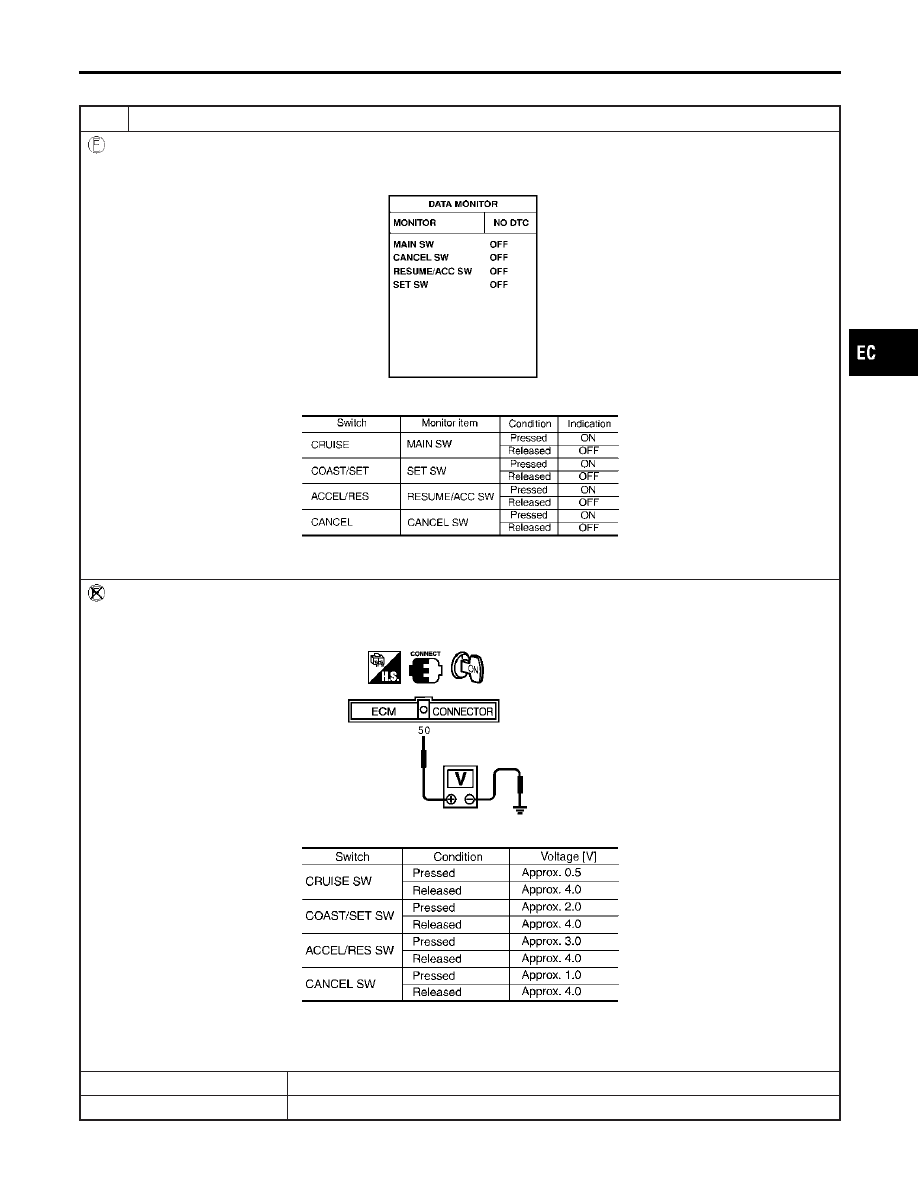

CHECK ASCD STEERING SWITCH CIRCUIT

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “MAIN SW”, “RESUME/ACC SW”, “SET SW” and “CANCEL SW” in “DATA MONITOR” mode with CONSULT-II.

SEC006D

3. Check each item indication under the following conditions.

MTBL1193

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between ECM terminal 50 and ground with pressing each button.

SEC007D

MTBL1133

Refer to Wiring Diagram.

OK or NG

OK

䊳

GO TO 4.

NG

䊳

GO TO 2.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1564 ASCD STEERING SWITCH

Diagnostic Procedure

EC-609

2

CHECK ASCD STEERING SWITCH GROUND CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ASCD steering harness connector.
3. Check harness continuity between switch terminal 2 and ground. Refer to Wiring Diagram.

SEC198D

Continuity should exist.

4. Also check harness for short to power.

OK or NG

OK

䊳

GO TO 4.

NG

䊳

GO TO 3.

3

DETECT MALFUNCTIONING PART

Check the following.

쐌

Harness connectors M223, F53

쐌

Joint connector-20

쐌

Combination switch (spiral cable)

쐌

Harness for open and short between ECM and ASCD steering switch

䊳

Repair open circuit or short to power in harness or connectors.

4

CHECK ASCD STEERING SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between ECM terminal 50 and ASCD steering switch terminal 1.

Refer to Wiring Diagram.

Continuity should exist.

3. Also check harness for short to ground and short to power.

OK or NG

OK

䊳

GO TO 6.

NG

䊳

GO TO 5.

5

DETECT MALFUNCTIONING PART

Check the following.

쐌

Harness connectors M223, F53

쐌

Combination switch (spiral cable)

쐌

Harness for open and short between ECM and ASCD steering switch

䊳

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P1564 ASCD STEERING SWITCH

Diagnostic Procedure (Cont’d)

EC-610

6

CHECK ASCD STEERING SWITCH

Refer to “Component Inspection”, EC-611.

OK or NG

OK

䊳

GO TO 7.

NG

䊳

Replace ASCD steering switch.

7

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-151.

䊳

INSPECTION END

SEC008D

Component Inspection

NHEC1215

ASCD STEERING SWITCH
1.

Disconnect ASCD steering switch.

2.

Check continuity between terminals 1 and 2 by pushing each
switch.

Switch

Condition

Resistance [

Ω

]

CRUISE SW

Pressed

Approx. 0

Released

Approx. 4,000

COAST/SET SW

Pressed

Approx. 660

Released

Approx. 4,000

ACCEL/RES SW

Pressed

Approx. 1,480

Released

Approx. 4,000

CANCEL SW

Pressed

Approx. 250

Released

Approx. 4,000

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1564 ASCD STEERING SWITCH

Diagnostic Procedure (Cont’d)

EC-611

SEC009D

Component Description

NHEC1466

When the brake pedal is depressed, ASCD brake switch is turned
OFF and stop lamp switch is turned ON.
ECM detects the state of the brake pedal by this input of two kinds
(ON/OFF signal).
Refer to EC-54 for the ASCD function.

CONSULT-II Reference Value in Data Monitor
Mode

NHEC1217

Specification data are reference values.

MONITOR ITEM

CONDITION

SPECIFICATION

BRAKE SW 1

(ASCD brake switch)

쐌

Ignition switch: ON

쐌

Shift lever: Except “N” and
“P” position

쐌

Brake pedal: Released

ON

쐌

Brake pedal: Depressed

OFF

BRAKE SW 2

(Stop lamp switch)

쐌

Ignition switch: ON

쐌

Brake pedal: Released

OFF

쐌

Brake pedal: Depressed

ON

On Board Diagnosis Procedure

NHEC1467

The MIL will not light up for this self-diagnosis.
NOTE:

쐌

If DTC P1572 is displayed with DTC P0605, first perform the trouble diagnosis for DTC P0605. Refer
to EC-435.

쐌

If DTC P1572 is displayed with DTC P1805, first perform the trouble diagnosis for DTC P1805. Refer
to EC-637.

DTC

Trouble diagnosis name

DTC Detecting Condition

Possible cause

P1572
1572

ASCD brake switch

쐌

When the vehicle speed is above
30 km/h (19 MPH), ON signal
from the stop lamp switch and
ASCD brake switch are sent to the
ECM at the same time.

쐌

ASCD brake switch signal is not
sent to ECM for an extremely long
time while driving vehicle.

쐌

Harness or connectors
(The stop lamp switch circuit is
open or shorted.)

쐌

Harness or connectors
(The ASCD brake switch circuit is
open or shorted.)

쐌

ASCD brake switch

쐌

Stop lamp switch

쐌

Harness or connectors
(The ASCD brake switch or stop
lamp switch circuit is open or
shorted.)

쐌

Incorrect stop lamp switch installa-
tion

쐌

Incorrect ASCD brake switch
installation

쐌

ECM

DTC P1572 ASCD BRAKE SWITCH

Component Description

EC-612

DTC Confirmation Procedure

NHEC1468

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Steps 3 and 4 may be conducted with the drive wheels lifted
in the shop or by driving the vehicle. If a road test is expected
to be easier, it is unnecessary to lift the vehicle.

SEC010D

With CONSULT-II

1)

Start engine (TCS switch “OFF”).

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Drive the vehicle for at least 5 consecutive seconds under the
following condition.

VHCL SPEED SE

More than 30 km/h (19 MPH)

Selector lever

Suitable position

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-616.
If 1st rip DTC is not detected, go to the following step.

4)

Drive the vehicle for at least 5 consecutive seconds under the
following condition.

VHCL SPEED SE

More than 30 km/h (19 MPH)

Selector lever

Suitable position

Driving location

Depress the brake pedal for more
than five seconds so as not to come
off from the above-mentioned condi-
tion.

5)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-616.

With GST

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

DTC Confirmation Procedure

EC-613

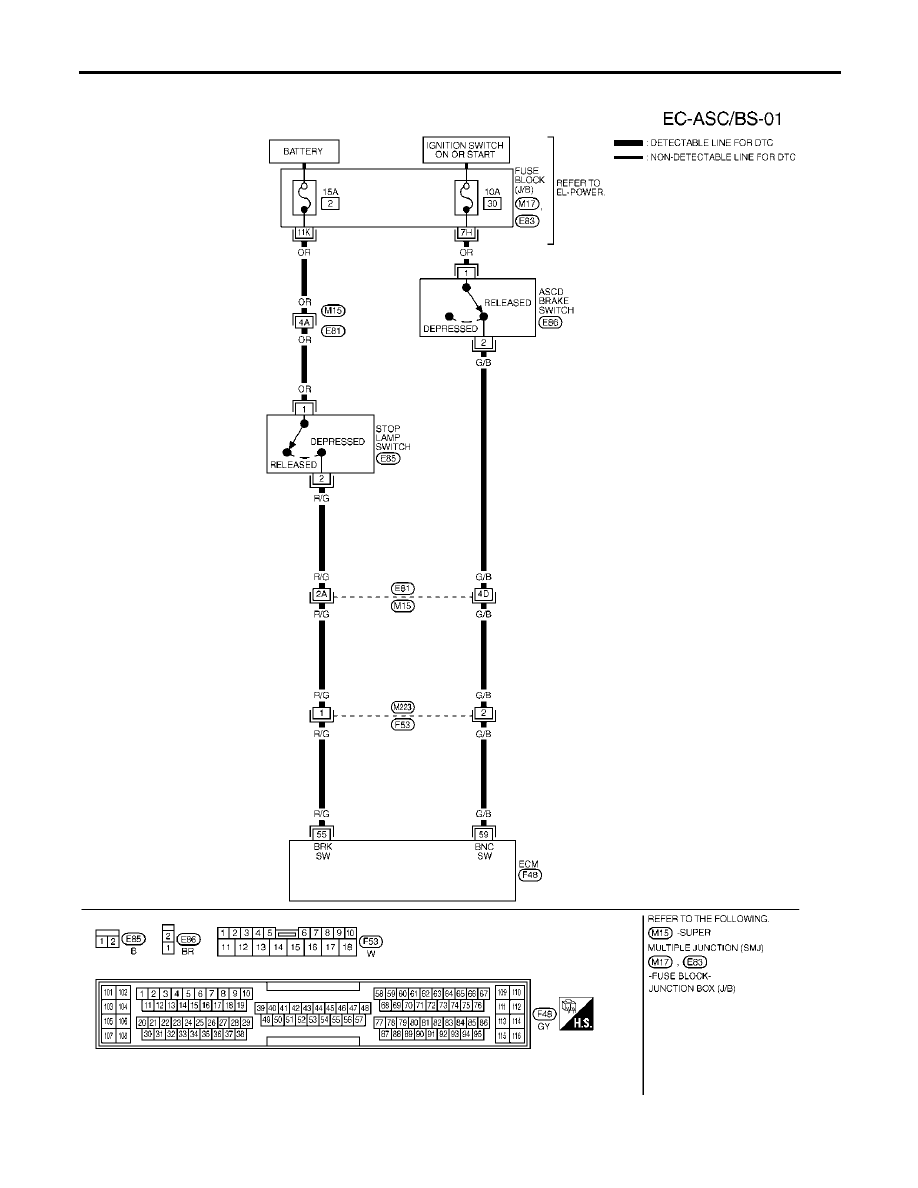

Wiring Diagram

NHEC1221

MEC367E

DTC P1572 ASCD BRAKE SWITCH

Wiring Diagram

EC-614

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

55

R/G

Stop lamp switch

[Ignition switch “ON”]

쐌

Brake pedal is released

Approximately 0V

[Ignition switch “ON”]

쐌

Brake pedal is depressed

BATTERY VOLTAGE
(11 - 14V)

59

G/B

ASCD brake switch

[Ignition switch “ON”]

쐌

Brake pedal is released

BATTERY VOLTAGE
(11 - 14V)

[Ignition switch “ON”]

쐌

Brake pedal is depressed

Approximately 0V

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

Wiring Diagram (Cont’d)

EC-615

Diagnostic Procedure

NHEC1222

1

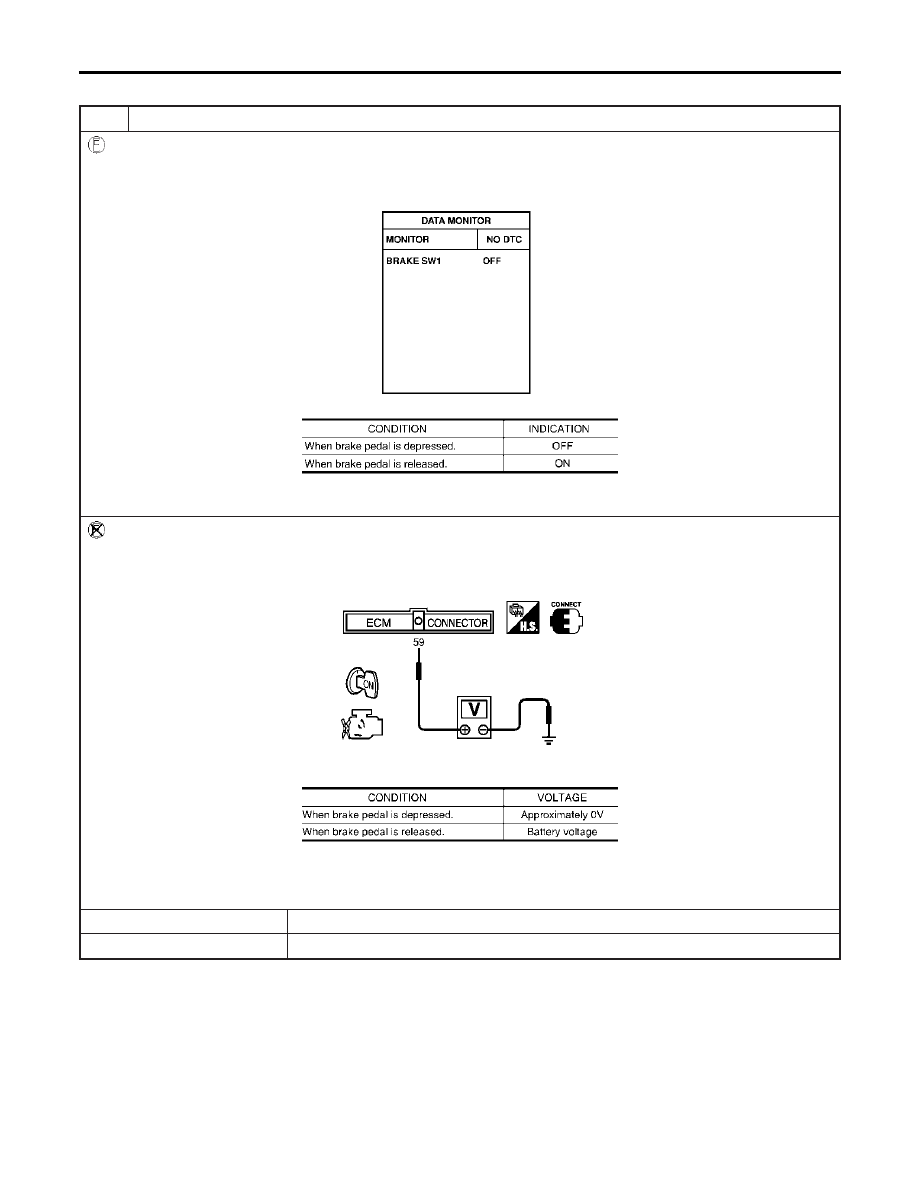

CHECK OVERALL FUNCTION-I

With CONSULT-II

1. Turn ignition switch “ON”.
2. Select “BRAKE SW1” in “DATA MONITOR” mode with CONSULT-II.
3. Check the indication of “BRAKE SW1” under the following conditions.

SEC011D

MTBL1557

Without CONSULT-II

1. Turn ignition switch “ON”.
2. Check voltage between ECM terminal 59 and ground under the following conditions.

SEC012D

MTBL1558

Refer to Wiring Diagram.

OK or NG

OK

䊳

GO TO 2.

NG

䊳

GO TO 3.

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure

EC-616

2

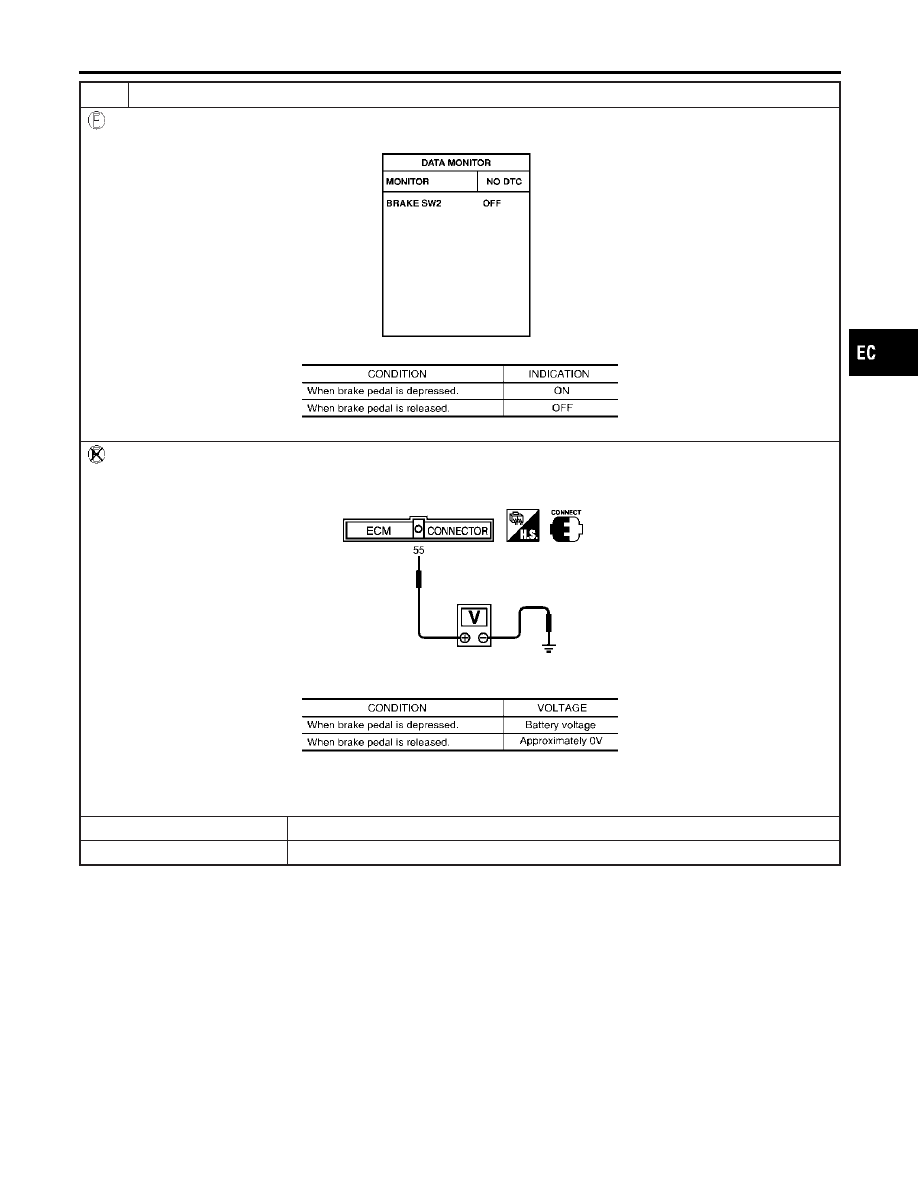

CHECK OVERALL FUNCTION-II

With CONSULT-II

See “BRAKE SW2” indication in “DATA MONITOR” mode.

SEC013D

MTBL1336

Without CONSULT-II

Check voltage between ECM terminal 55 and ground under the following conditions.

SEC014D

MTBL1337

Refer to Wiring Diagram.

OK or NG

OK

䊳

GO TO 14.

NG

䊳

GO TO 9.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure (Cont’d)

EC-617

3

CHECK ASCD BRAKE SWITCH POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ASCD brake switch harness connector.
3. Turn ignition switch “ON”.
4. Check voltage between ASCD brake switch terminal 1 and ground with CONSULT-II or tester.

PBIB0857E

Voltage: Battery voltage

OK or NG

OK

䊳

GO TO 5.

NG

䊳

GO TO 4.

4

DETECT MALFUNCTIONING PART

Check the following.

쐌

Fuse block (J/B) connector E83

쐌

10A fuse

쐌

Harness for open or short between ASCD brake switch and fuse

䊳

Repair open circuit or short to ground or short to power in harness or connectors.

5

CHECK ASCD BRAKE SWITCH INPUT CIRCUIT FOR OPEN AND SHORT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector.
3. Check harness continuity between ECM terminal 59 and ASCD brake switch terminal 2.

Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for open to ground and short to power.

OK or NG

OK

䊳

GO TO 9.

NG

䊳

GO TO 6.

6

DETECT MALFUNCTIONING PART

Check the following.

쐌

Harness connectors E81, M15

쐌

Harness connectors M223, F53

쐌

Harness for open and short between ECM and ASCD brake switch

䊳

Repair open circuit or short to ground or short to power in harness or connectors.

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure (Cont’d)

EC-618

7

CHECK ASCD BRAKE SWITCH

Refer to “Component Inspection”, EC-621.

OK or NG

OK

䊳

GO TO 8.

NG

䊳

Replace ASCD brake switch.

8

DETECT MALFUNCTIONING PART

Check the following.

쐌

Harness connectors E81, M15

쐌

Harness connectors M223, F53

쐌

Harness for open and short between ASCD clutch switch and ECM

䊳

Repair open circuit or short to ground or short to power in harness or connectors.

9

CHECK STOP LAMP SWITCH POWER SUPPLY CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect stop lamp switch harness connector.
3. Check voltage between stop lamp switch terminal 1 and ground with CONSULT-II or tester.

PBIB0117E

Voltage: Battery voltage

OK or NG

OK

䊳

GO TO 12.

NG

䊳

GO TO 11.

10

DETECT MALFUNCTIONING PART

Check the following.

쐌

Fuse block (J/B) connector M17

쐌

15A fuse

쐌

Harness connectors M15, E81

쐌

Harness for open or short between stop lamp switch and fuse

䊳

Repair open circuit or short to ground in harness or connectors.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure (Cont’d)

EC-619

11

CHECK STOP LAMP SWITCH INPUT SIGNAL CIRCUIT FOR OPEN AND SHORT

1. Disconnect ECM harness connector.
2. Check harness continuity between stop lamp switch terminal 2 and ECM terminal 55.

SEC216D

Continuity should exist

3. Also check harness for short to ground and short to power.

OK or NG

OK

䊳

GO TO 13.

NG

䊳

GO TO 12.

12

DETECT MALFUNCTIONING PART

Check the following.

쐌

Harness connectors M15, E81

쐌

Harness connectors M162, F55

쐌

Harness for open or short between stop lamp switch and ECM

䊳

Repair open circuit or short to ground or short to power in harness or connectors.

13

CHECK STOP LAMP SWITCH

Refer to “Component Inspection”, EC-621.

OK or NG

OK

䊳

GO TO 14.

NG

䊳

Replace stop lamp switch.

14

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-151.

䊳

INSPECTION END

DTC P1572 ASCD BRAKE SWITCH

Diagnostic Procedure (Cont’d)

EC-620

SEC023D

SEC155D

Component Inspection

NHEC1223

ASCD BRAKE SWITCH AND STOP LAMP SWITCH

Condition

Continuity

ASCD brake

switch

Stop lamp switch

When brake pedal is depressed

No

Yes

When brake pedal is released

Yes

No

Check each switch after adjusting brake pedal — refer to BR
section.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1572 ASCD BRAKE SWITCH

Component Inspection

EC-621

Component Description

NHEC1469

ECM receives vehicle speed signals via two different lines, and
detects vehicle speed for ASCD control.
Vehicle speed signals are input from combination meter and TCM
separately.
Signal from TCM is sent via CAN communication line.
Refer to EC-54 for ASCD functions.

On Board Diagnosis Procedure

NHEC1470

The MIL will not light up for this self-diagnosis.
NOTE:

쐌

If DTC P1574 is displayed with DTC U1000, U1001, first perform the trouble diagnosis for DTC
U1000, U1001, refer to EC-159.

쐌

If DTC P1574 is displayed with DTC P0500, first perform the trouble diagnosis for DTC P0500. Refer
to EC-422.

쐌

If DTC P1574 is displayed with DTC P0605, first perform the trouble diagnosis for DTC P0605. Refer
to EC-435.

DTC

Trouble diagnosis name

DTC Detecting Condition

Possible cause

P1574
1574

ASCD vehicle speed sensor

ECM detects a difference values
between two vehicle speed signals if
they are out of the specified range.

쐌

Harness or connectors
(The CAN communication line is
open or shorted.)

쐌

Harness or connectors
(The combination meter circuit is
open or shorted.)

쐌

Combination meter

쐌

Vehicle speed sensor

쐌

TCM

쐌

ECM

DTC Confirmation Procedure

NHEC1471

CAUTION:

Always drive vehicle at a safe speed.
NOTE:
If “DTC Confirmation Procedure” has been previously conducted,
always turn ignition switch “OFF” and wait at least 10 seconds
before conducting the next test.
TESTING CONDITION:
Step 3 may be conducted with the drive wheels lifted in the
shop or by driving the vehicle. If a road test is expected to be
easier, it is unnecessary to lift the vehicle.

SEF058Y

With CONSULT-II

1)

Start engine (TCS switch “OFF”).

2)

Select “DATA MONITOR” mode with CONSULT-II.

3)

Drive the vehicle at more than 40 km/h (25 MPH).

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-625.

DTC P1574 ASCD VEHICLE SPEED SENSOR

Component Description

EC-622

With GST

Follow the procedure “With CONSULT-II” above.

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1574 ASCD VEHICLE SPEED SENSOR

DTC Confirmation Procedure (Cont’d)

EC-623

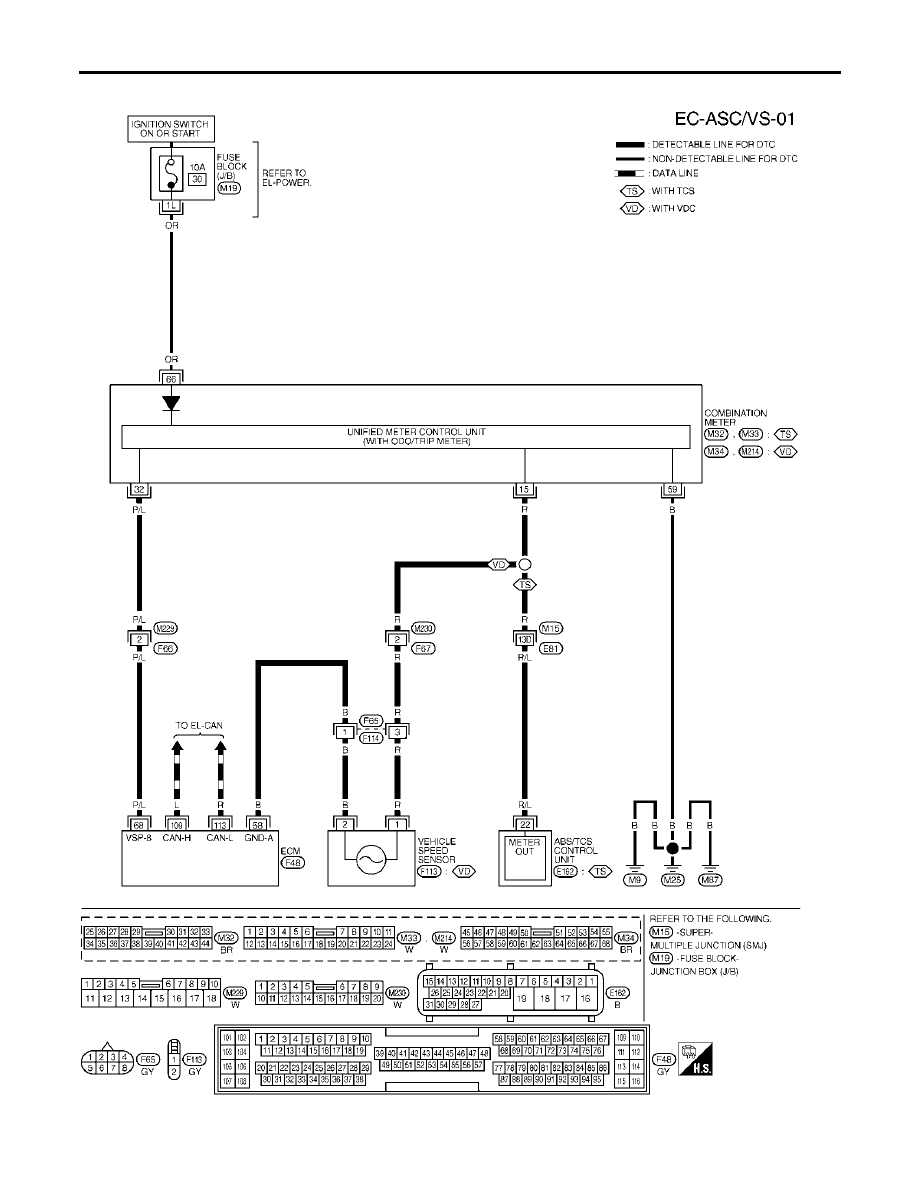

Wiring Diagram

NHEC1229

MEC368E

DTC P1574 ASCD VEHICLE SPEED SENSOR

Wiring Diagram

EC-624
