Infiniti QX56 (JA60). Manual - part 1018





WCS-70

< PRECAUTION >

PRECAUTIONS

6. Perform self-diagnosis check of all control units using CONSULT-III.

WT-1

SUSPENSION

C

D

F

G

H

I

J

K

L

M

SECTION

WT

A

B

WT

N

O

P

CONTENTS

ROAD WHEELS & TIRES

BASIC INSPECTION  ....................................

3

DIAGNOSIS AND REPAIR WORKFLOW  ..........

3

Repair Work Flow ......................................................

3

INSPECTION AND ADJUSTMENT .....................

5

Preliminary Check  .....................................................

5

Transmitter Wake Up Operation  ...............................

5

ID Registration Procedure .........................................

6

FUNCTION DIAGNOSIS ...............................

8

TPMS ...................................................................

8

System Diagram ........................................................

8

System Description  ...................................................

8

System Component .................................................

10

DIAGNOSIS SYSTEM (BCM)  ............................

11

CONSULT-III Function (BCM) .................................

11

Self-Diagnosis (Without CONSULT-III) ...................

12

COMPONENT DIAGNOSIS  .........................

14

C1708 - C1711 DATA FROM TRANSMITTER
NOT BEING RECEIVED .....................................

14

Description ..............................................................

14

DTC Logic  ...............................................................

14

Diagnosis Procedure ...............................................

14

Special Repair Requirement ...................................

15

C1712 - C1715, C1720 - C1723, C1724 -
C1727 TRANSMITTER MALFUNCTION  ...........

16

Description ..............................................................

16

DTC Logic  ...............................................................

16

Diagnosis Procedure ...............................................

16

Special Repair Requirement ...................................

17

C1716 - C1719 TRANSMITTER PRESSURE
MALFUNCTION ..................................................

18

Description ..............................................................

18

DTC Logic  ...............................................................

18

Diagnosis Procedure ...............................................

18

Special Repair Requirement ....................................

18

C1729 VEHICLE SPEED SIGNAL ....................

19

Description ...............................................................

19

DTC Logic ................................................................

19

Diagnosis Procedure  ...............................................

19

Special Repair Requirement ....................................

19

C1735 IGNITION SIGNAL .................................

20

Description ...............................................................

20

DTC Logic ................................................................

20

Diagnosis Procedure  ...............................................

20

Special Repair Requirement ....................................

20

ECU DIAGNOSIS .........................................

21

BCM (BODY CONTROL MODULE)  .................

21

Reference Value ......................................................

21

Terminal Layout .......................................................

24

Physical Values  .......................................................

24

Wiring Diagram - TIRE PRESSURE MONITOR-
ING SYSTEM -  ........................................................

30

Self-Diagnosis (With CONSULT-III)  ........................

33

Self-Diagnosis (Without CONSULT-III)  ...................

34

SYMPTOM DIAGNOSIS  ..............................

36

TPMS .................................................................

36

Symptom Table  .......................................................

36

LOW TIRE PRESSURE WARNING LAMP
DOES NOT TURN ON .......................................

37

Low Tire Pressure Warning Lamp Does Not Come
On When Ignition Switch Is Turned On  ...................

37

LOW TIRE PRESSURE WARNING LAMP
STAYS ON  ........................................................

38

Low Tire Pressure Warning Lamp Stays On When
Ignition Switch Is Turned On  ...................................

38

LOW TIRE PRESSURE WARNING LAMP
BLINKS .............................................................

39

WT-2

Low Tire Pressure Warning Lamp Flashes When
Ignition Switch Is Turned On  .................................
.

39

HAZARD WARNING LAMPS FLASH  ...............

40

Hazard Warning Lamps Flash When Ignition
Switch Is Turned On  ..............................................
.

40

"TIRE PRESSURE" INFORMATION IN DIS-
PLAY UNIT DOES NOT EXIST  .........................

41

"TIRE PRESSURE" Information in Display Unit
Does Not Exist .......................................................
.

41

ID REGISTRATION CANNOT BE COMPLET-
ED ......................................................................

42

ID Registration Cannot Be Completed  ...................

42

NOISE, VIBRATION AND HARSHNESS
(NVH) TROUBLESHOOTING ............................

43

NVH Troubleshooting Chart  ...................................

43

PRECAUTION .............................................

44

PRECAUTIONS  .................................................

44

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ................................................................
.

44

Precaution Necessary for Steering Wheel Rota-
tion After Battery Disconnect  .................................
.

44

PREPARATION ..........................................

46

PREPARATION .................................................

46

Special Service Tool  ...............................................

46

Commercial Service Tool ........................................

46

ON-VEHICLE MAINTENANCE ..................

47

WHEEL ..............................................................

47

Inspection ................................................................

47

ON-VEHICLE REPAIR  ...............................

48

WHEEL AND TIRE ASSEMBLY  .......................

48

Balancing Wheels  ...................................................

48

Rotation ...................................................................

49

REMOVAL AND INSTALLATION ..............

50

REMOVAL AND INSTALLATION  .....................

50

Transmitter (Pressure Sensor) ................................

50

SERVICE DATA AND SPECIFICATIONS
(SDS) ..........................................................

52

SERVICE DATA AND SPECIFICATIONS
(SDS) .................................................................

52

Road Wheel  ............................................................

52

Tire ..........................................................................

52

DIAGNOSIS AND REPAIR WORKFLOW

WT-3

< BASIC INSPECTION >

C

D

F

G

H

I

J

K

L

M

A

B

WT

N

O

P

BASIC INSPECTION

DIAGNOSIS AND REPAIR WORKFLOW

Repair Work Flow

INFOID:0000000005148202

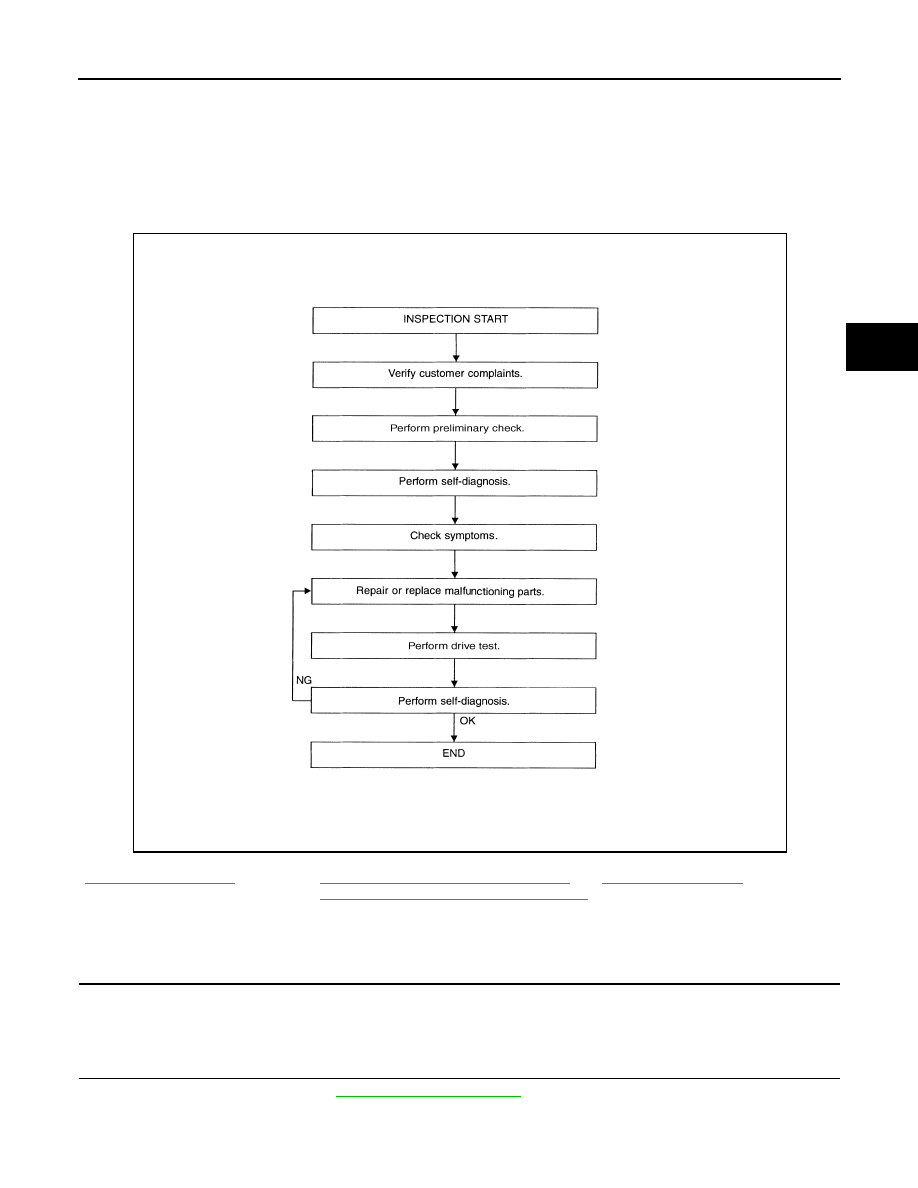

WORK FLOW

DETAILED FLOW

1.

CUSTOMER INFORMATION

Interview the customer to obtain detailed information about the symptom.

>> GO TO 2

2.

PRELIMINARY CHECK

Perform preliminary check.  Refer to

WT-5, "Preliminary Check"

.

>> GO TO 3

WT-5, "Preliminary Check"

WT-33, "Self-Diagnosis (With CONSULT-III)"
WT-34, "Self-Diagnosis (Without CONSULT-III)"

WT-36, "Symptom Table"

ALEIA0003GB
