Infiniti QX56 (Z62). Manual - part 677





EX-6

< REMOVAL AND INSTALLATION >

EXHAUST SYSTEM

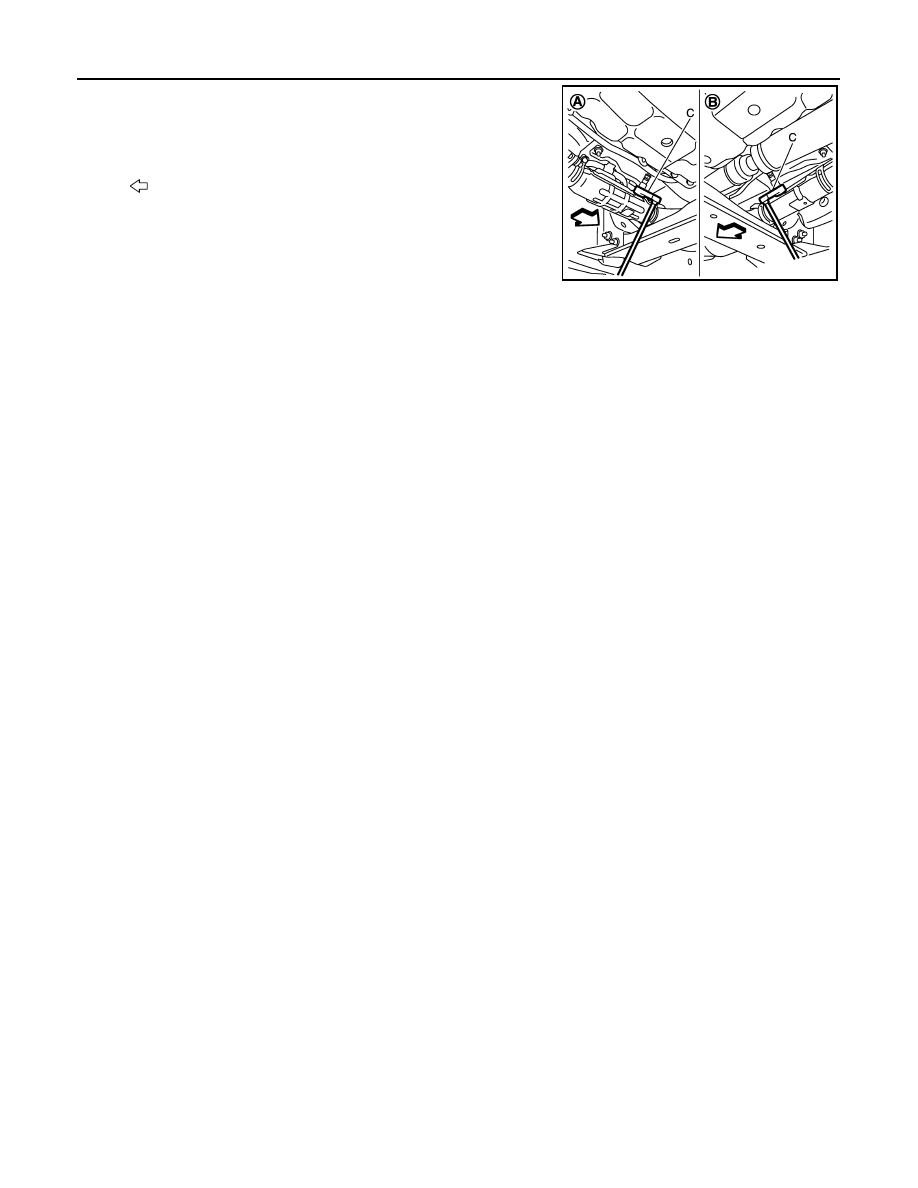

- Using heated oxygen sensor wrench [SST: KV10114400] (C),

removal heated oxygen sensor 2.

INSTALLATION

Note the following items, and install in the reverse order of removal.
• Temporarily tighten bolts and nuts when installing exhaust pipe assembly. Tighten them to the specified

torque when connecting the vehicle rear to the vehicle front.

CAUTION:

• Always replace exhaust tube gaskets with new ones when reassembling.
• If heat insulator is badly deformed, repair or replace it. If deposits such as mud pile up on the heat

insulator, remove them.

• When installing heat insulator avoid large gaps or interference between heat insulator and each

exhaust pipe.

• Remove deposits from the sealing surface of each connection. Connect them securely to avoid

gases leakage.

• Check each part for unusual interference, and then tighten them to the specified torque.
• When installing each mounting rubber, avoid twisting or unusual extension in up/down and right/left

directions.

Inspection

INFOID:0000000006289697

INSPECTION AFTER INSTALLATION

• Check clearance between tail tube and rear bumper is even.
• With engine running, check exhaust tube joints for gas leakage and unusual noises.
• Check to ensure that mounting brackets and mounting rubbers are installed properly and free from undue

stress. Improper installation could result in excessive noise and vibration.

A

:  Bank  1

B

:  Bank  2

: Vehicle front

JPBIA3395ZZ
