Infiniti QX56 (Z62). Manual - part 1142

SE-106

< REMOVAL AND INSTALLATION >

FRONT SEAT

1.

Headrest display escutcheon

2.

Headrest display

3.

Headrest trim

4.

Headrest pad and frame

5.

Headrest holder (free)

6.

Headrest holder (locked)

7.

Seatback silencer

8.

Seatback trim

9.

Seatback pad

10. Anchor bolt

11.

Lap pre-tensioner

12. Seat cushion inner finisher

13. Seat cushion inner finisher inside

(front)

14. Seat cushion inner finisher inside

(rear)

15. Seat cushion trim

16. Seat cushion pad

17. Seat control unit

18. Seat cushion front finisher

19. Front inner slide cover

20. Front outer slide cover

21. Seat cushion heater unit

22. Seat cushion outer finisher

23. Seat slide and lifter switch knob

24. Seat reclining switch knob

25. Seat control switch

26. Lumber support switch

27. Seat control switch cover

28. Seat cushion clip

29. Seat cushion outer finisher inside

(rear)

30. Seat cushion outer finisher inside

(front)

31. Seat harness

32. Rear outer slide cover

33. Seat cushion lower outer finisher

34. Side air bag module

35. Seatback board

36. Headrest display harness

37. Headrest display harness and upper

tube

38. Clip

39. Seatback heater unit

40. Seat cushion lower inner finisher

41. Rear inner slide cover

42. Headrest display harness lower tube

43. Foot welcome lamp

44. Lumber support unit assembly

45. Seat frame assembly

: Pawl

: Metal clip

Refer to

GI-4, "Components"

 for symbols in the figure.

FRONT SEAT

SE-107

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

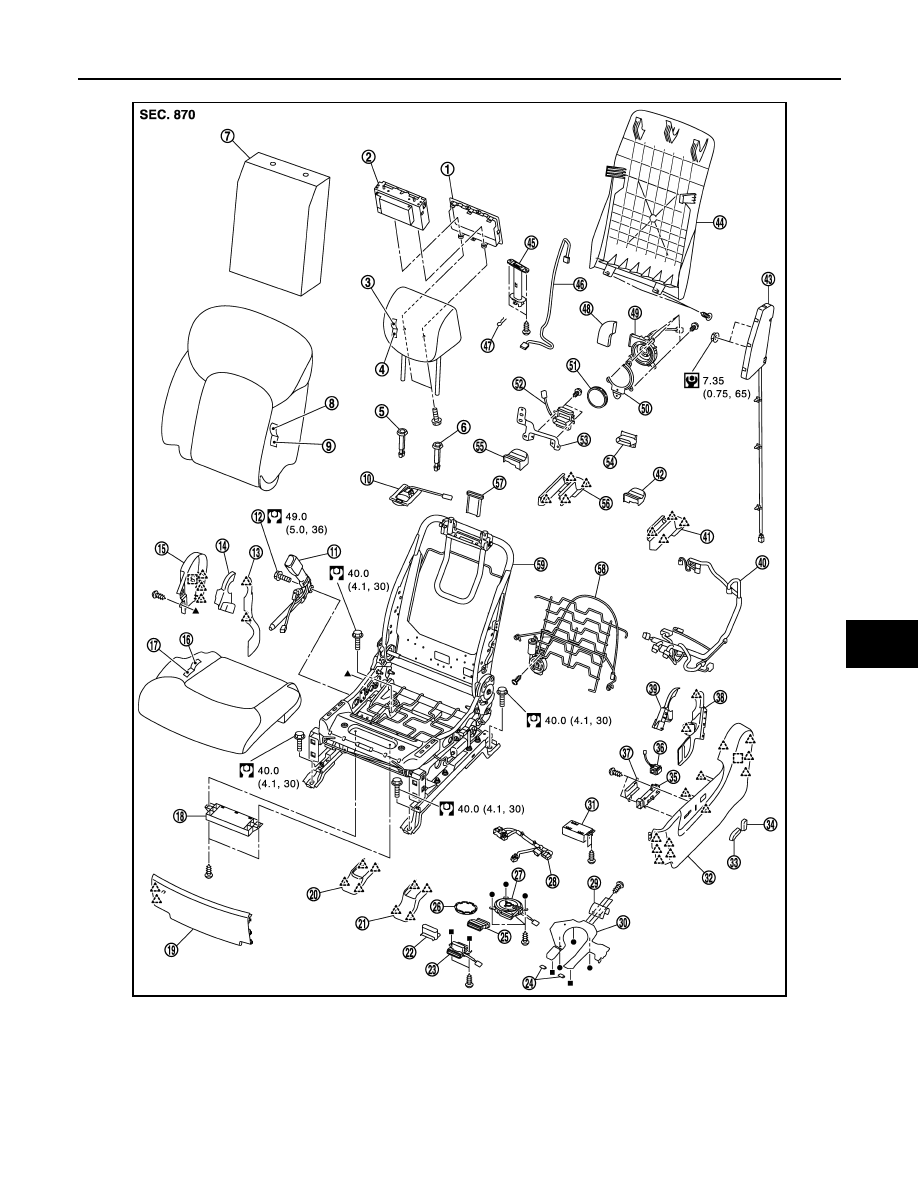

PASSENGER SEAT

JMJIA4578GB

1.

Headrest display

2.

Headrest display escutcheon

3.

Headrest trim

4.

Headrest pad and frame

5.

Headrest holder (locked)

6.

Headrest holder (free)

7.

Clip

8.

Headrest display harness and upper
tube

9.

Headrest display harness

10. Seatback board

11.

Side air bag module

12. Seatback heater unit

13. Seat cushion lower inner finisher

14. Rear inner slide cover

15. Seat cushion lower outer finisher

SE-108

< REMOVAL AND INSTALLATION >

FRONT SEAT

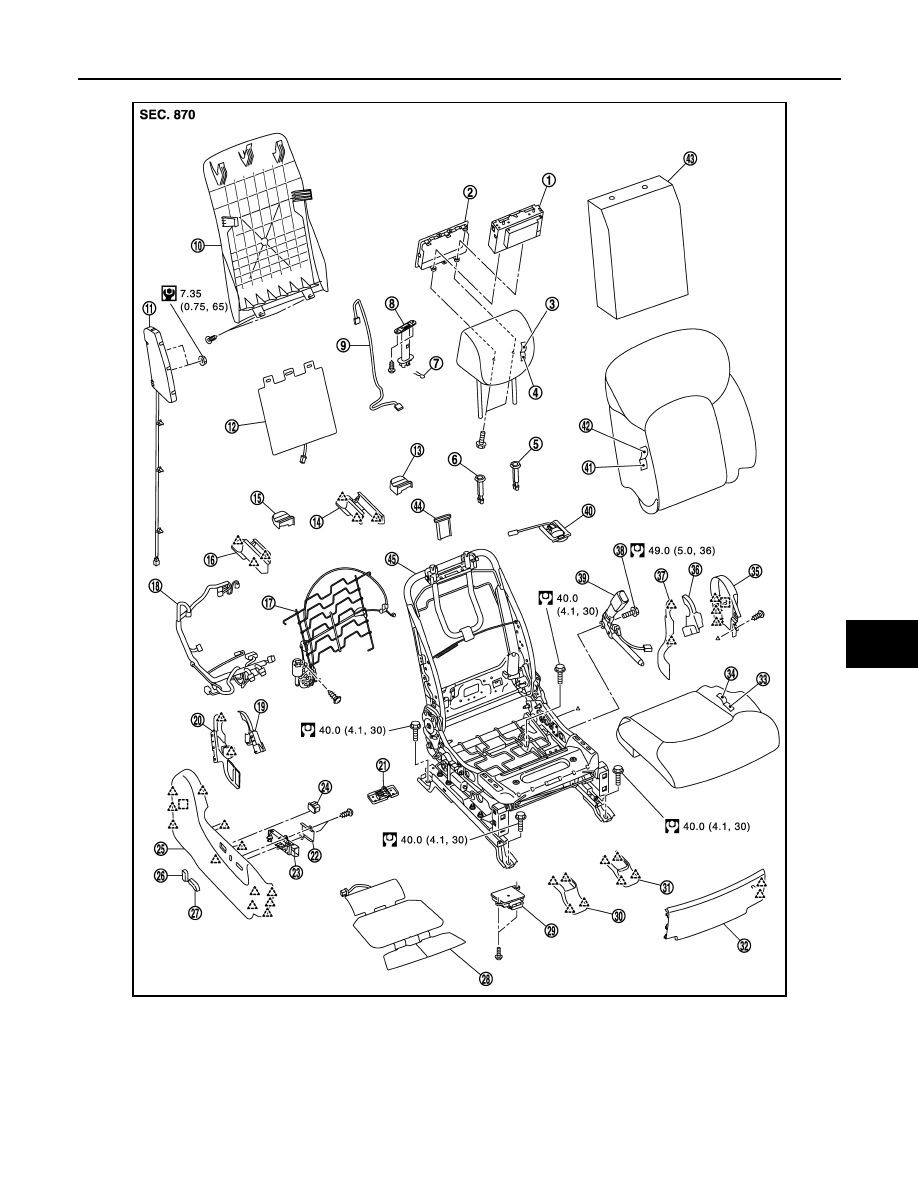

CLIMATE CONTROLLED SEAT

16. Rear outer slide cover

17. Lumber support unit assembly

18. Seat harness

19. Seat cushion outer finisher inside

(front)

20. Seat cushion outer finisher inside

(rear)

21. Seat cushion clip

22. Seat control switch cover

23. Seat control switch

24. Lumber support switch

25. Seat cushion outer finisher

26. Seat reclining switch knob

27. Seat slide and lifter switch knob

28. Seat cushion heater unit

29. Occupant detection system control

unit

30. Front outer slide cover

31. Front inner slide cover

32. Seat cushion front finisher

33. Seat cushion pad

34. Seat cushion trim

35. Seat cushion inner finisher

36. Seat cushion inner finisher inside

(front)

37. Seat cushion inner finisher inside

(rear)

38. Anchor bolt

39. Lap pre-tensioner

40. Foot welcome lamp

41. Seatback pad

42. Seatback trim

43. Seatback silencer

44. Headrest display harness lower tube 45. Seat frame assembly

: Pawl

: Metal clip

Refer to

GI-4, "Components"

 for symbols in the figure.

FRONT SEAT

SE-109

< REMOVAL AND INSTALLATION >

C

D

E

F

G

H

I

K

L

M

A

B

SE

N

O

P

DRIVER SEAT

JMJIA4285GB

1.

Headrest display escutcheon

2.

Headrest display

3.

Headrest trim

4.

Headrest pad and frame

5.

Headrest holder (free)

6.

Headrest holder (locked)

7.

Seatback silencer

8.

Seatback trim

9.

Seatback pad

10. Foot welcome lamp

11.

Seat belt buckle pre-tensioner

12. Anchor bolt

13. Seat cushion inner finisher inside

(rear)

14. Seat cushion inner finisher inside

(front)

15. Seat cushion inner finisher
