G SENSOR

SCS-61

C

D

F

G

H

I

J

K

L

M

A

B

SCS

G SENSOR

PFP:98805

Removal and Installation

NES000CJ

CAUTION:

Never drop or strike the vertical G sensor, because it has little endurance to impact.

REMOVAL

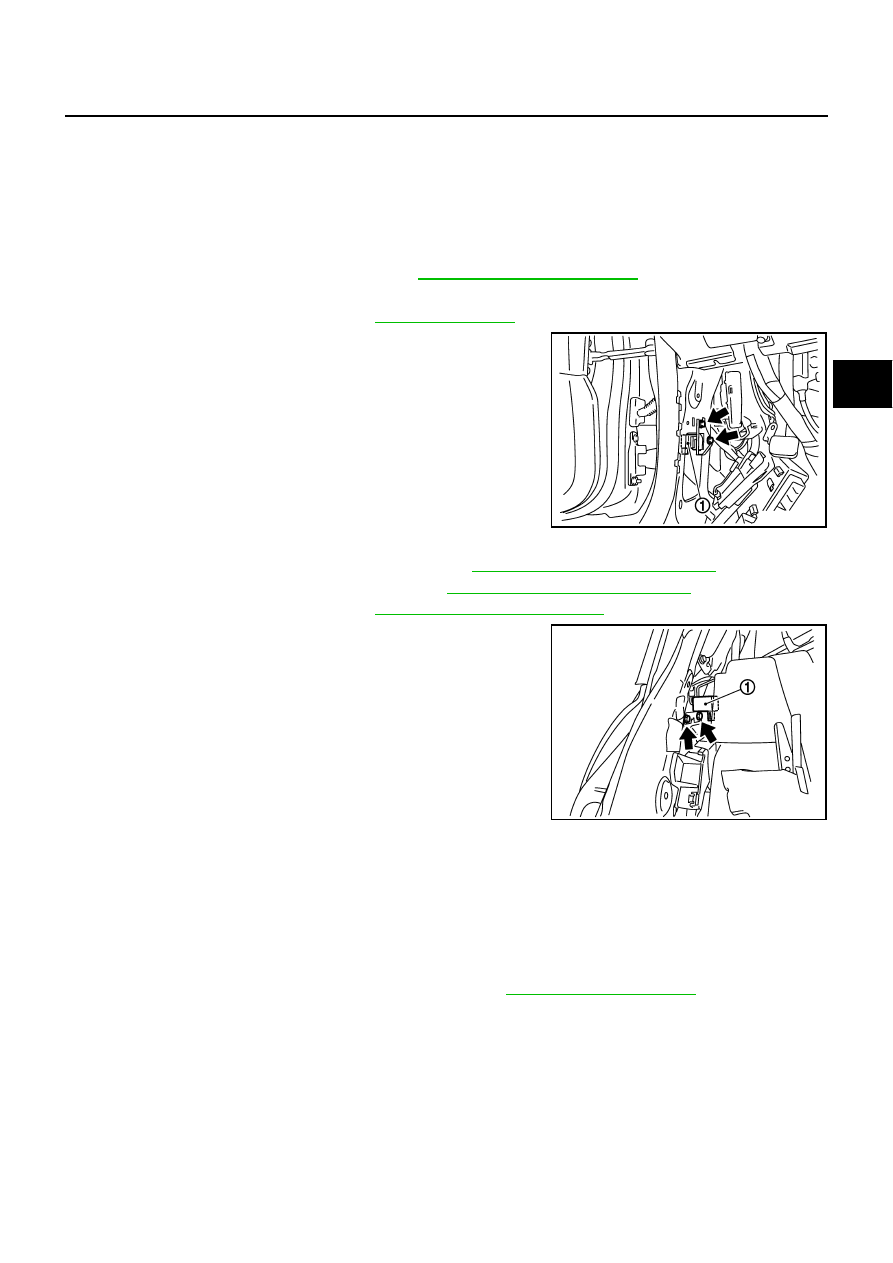

Front Vertical G Sensor

1.

Remove the lower dash side finisher. Refer to

EI-44, "DASH SIDE FINISHER"

 .

2.

Remove the SMJ harness connector bolt.

3.

Remove the IVMS control unit. Refer to

LAN-8, "REMOVAL"

 .

4.

Disconnect the front vertical G sensor connector.

5.

Remove the front vertical G sensor bolts.

6.

Remove the front vertical G sensor (1).

Rear Vertical G Sensor

1.

Remove the seat cushion trim and pad (RH). Refer to

SE-191, "Removal and Installation"

 .

2.

Remove the seatback trim and pad (RH). Refer to

SE-191, "Removal and Installation"

 .

3.

Remove the rear pillar finisher. Refer to

EI-43, "Removal and Installation"

 .

4.

Disconnect the rear vertical G sensor connector.

5.

Remove the rear vertical G sensor bolts.

6.

Remove the rear vertical G sensor (1).

INSTALLATION

Note the following, and installation is the reverse order of removal.

When installing each vertical G sensor, tighten bolts to the specified torque.

CAUTION:

Never drop or strike the vertical G sensor, because it has little endurance to impact.

After the installation, check each vertical G sensor value on “DATA MONITOR” of CONSULT-II. If it is out-
side the standard, replace each vertical G sensor. Refer to

SCS-25, "Display Item List"

 .

SEIA0728E

SEIA0729E

Vertical G sensor bolts

: 3.4 N·m (0.35 kg-m, 30 in-lb)

SCS-62
