IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM-NATS)

BL-201

C

D

E

F

G

H

J

K

L

M

A

B

BL

NOTE:
When servicing a malfunction of the IVIS (NATS) indicated by lighting up of Security Indicator Lamp or regis-
tering another IVIS (NATS) electronic key ID no., it is necessary to re-register original key identification. There-
fore, be sure to obtain ALL ELECTRONIC KEYS from vehicle owner.

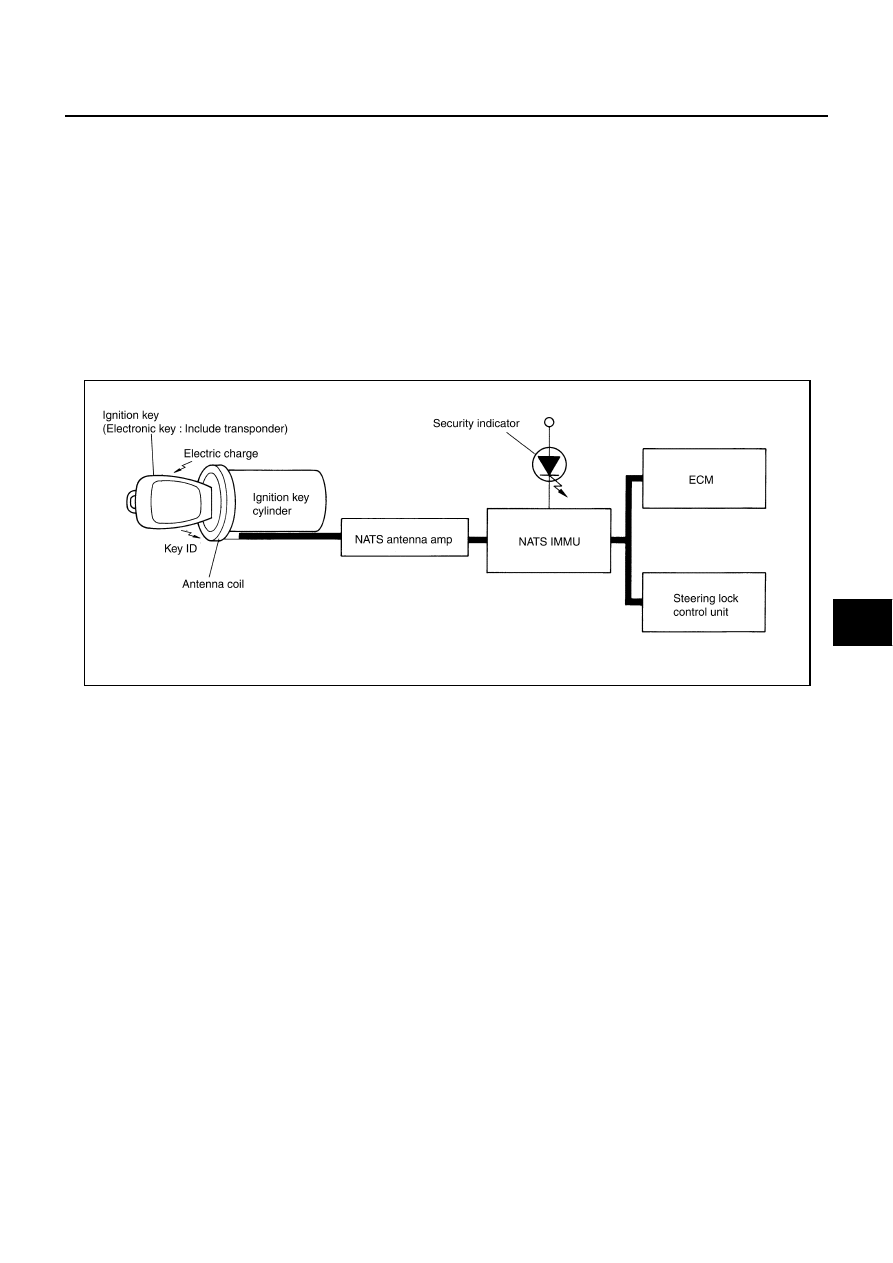

System Composition

NIS000XJ

The immobilizer function of the IVIS (NATS) consists of the following:

●

IVIS (NATS) electronic key

●

IVIS (NATS) antenna amp. Located in the ignition key cylinder

●

Steering lock control unit.

●

IVIS (NATS) immobilizer control unit (NATS IMMU)

●

Engine control module (ECM)

●

Security indicator

OUTLINE OF IVIS (NATS) FUNCTION
Operation 1 (Insert the Key into the Ignition Key Cylinder.)

1.

By inserting the ignition key (electronic key: built-in transponder) into the key cylinder, the key detection
switch is turned to ON.

2.

The power is supplied from the NATS IMMU

→

 NATS antenna amp.

→

 antenna coil.

3.

The current through the antenna coil induces a magnetic field.

4.

The coil in the transponder induces electromotive force by mutual induction, which is charged in the
capacitor.

5.

The transponder uses the charged energy to transmit the built-in key ID signal.

6.

The sent key ID signal is received by the antenna coil and transmitted via the NATS antenna amp. to
NATS IMMU.

7.

NATS IMMU compares the stored key ID and received one, and only if the matching result is OK, it trans-
mits the key rotation permission signal to the steering lock control unit (integrated in the key cylinder).

8.

When the key rotation permission signal is input, the steering lock control unit activates the electronic key
solenoid valve in the key cylinder to allow the electronic key to turn.

9.

Turn ignition switch ON.

10. Only if the key ID matching result is OK, the ECM allows the engine to start.

Operation 2 (Withdraw the Key from the Ignition Key Cylinder.)

1.

Return the electronic key to the LOCK position of the steering system lock.

2.

When the key is removed, the electronic key solenoid valve in the key cylinder returns to inhibit the key
from turning. In this case, the steering lock control unit processes the key switch ON

→

 OFF signal by

itself to inhibit the electronic key from turning.

NOTE:
If the A/T selector lever is not in “P” position, the electronic key does not return to LOCK position.

PIIA0376E

BL-202

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM-NATS)

ECM Re-Communicating Function

NIS000XK

Performing following procedure can automatically perform re-communication of ECM and NATS IMMU, but
only when the ECM has been replaced with a new one (*1).
*1: New one means a virgin ECM which has never been energized on-board.
(In this step, initialization procedure by CONSULT-II is not necessary)

NOTE:

●

When registering new Key IDs or replacing the ECM other than brand new, refer to CONSULT-II
Operation Manual NATS-IVIS/NVIS.

●

If multiple keys are attached to the key holder, separate them before work.

●

Distinguish keys with unregistered key ID from those with registered ID.

1.

Install ECM.

2.

Using a registered key (*2), turn ignition switch to “ON”.
*2: To perform this step, use the key (except for card plate key) that has been used before performing
ECM replacement.

3.

Maintain ignition switch in “ON” position for at least 5 seconds.

4.

Turn ignition switch to “OFF”.

5.

Start engine.
If engine can be started, procedure is completed.
If engine cannot be started, refer to CONSULT-II Operation Manual NATS-IVIS/NVIS and initialize control
unit.

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM-NATS)

BL-203

C

D

E

F

G

H

J

K

L

M

A

B

BL

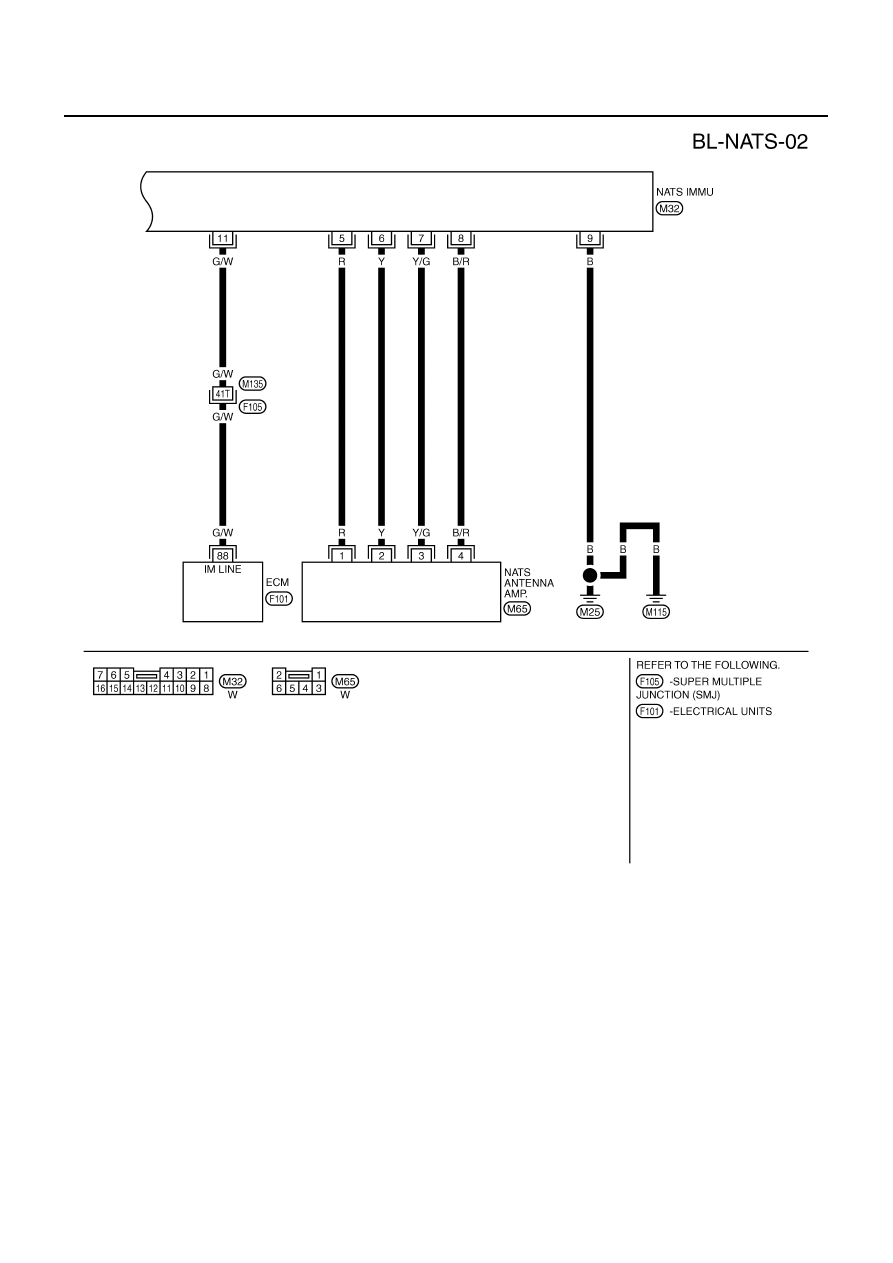

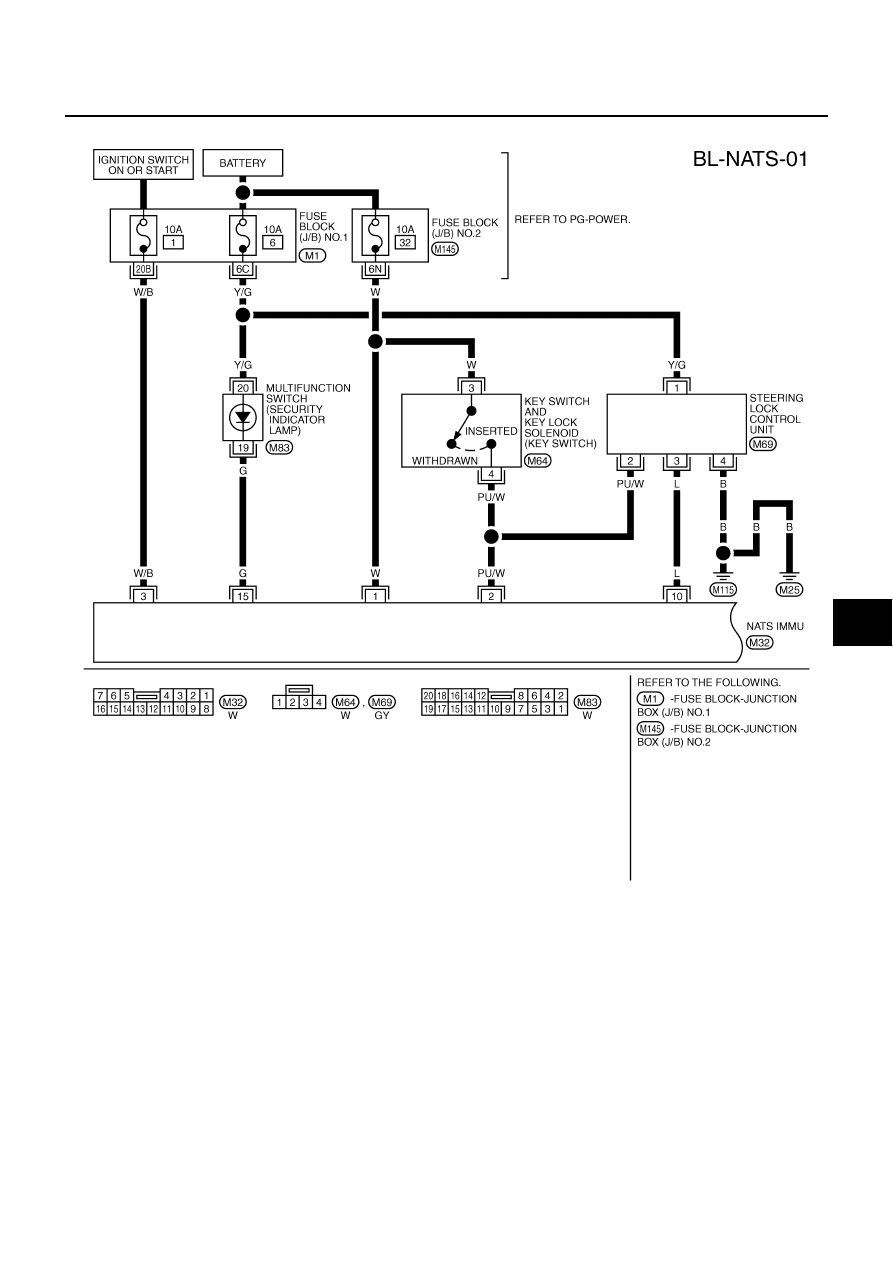

Wiring Diagram – NATS –

NIS000XL

TIWM0689E

BL-204

IVIS (INFINITI VEHICLE IMMOBILIZER SYSTEM-NATS)

TIWM1559E
