ASSEMBLY

AT-313

D

E

F

G

H

I

J

K

L

M

A

B

AT

g.

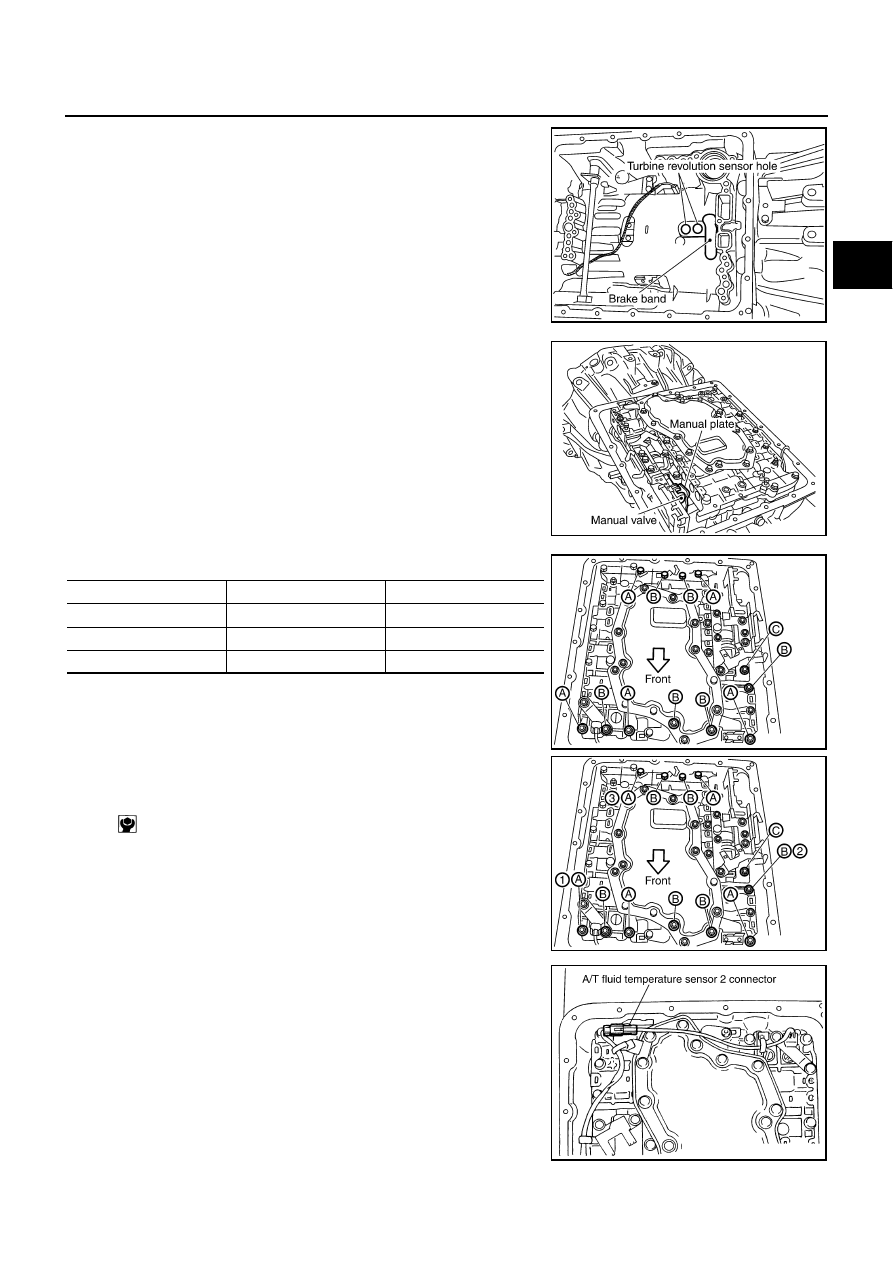

Install control valve with TCM in transmission case.

CAUTION:

●

Make sure that turbine revolution sensor securely installs
turbine revolution sensor hole.

●

Hang down revolution sensor harness toward outside so
as not to disturb installation of control valve with TCM.

●

Adjust A/T assembly harness connector of control valve
with TCM to terminal hole of transmission case.

●

Assemble it so that manual valve cutout is engaged with
manual plate projection.

h.

Install bolts A, B and C to control valve with TCM.

i.

Tighten bolt 1, 2 and 3 temporarily to prevent dislocation. After
that tighten them in order (1

→

 2

→

 3), and then tighten other

bolts.

10. Connect A/T fluid temperature sensor 2 connector.

SCIA5034E

SCIA5035E

Bolt symbol

Length mm (in)

Number of bolts

A

42 (1.65)

5

B

55 (2.17)

6

C

40 (1.57)

1

: 7.9 N·m (0.81 kg-m, 70 in-lb)

SCIA5025E

SCIA5037E

SCIA5023E

AT-314

ASSEMBLY

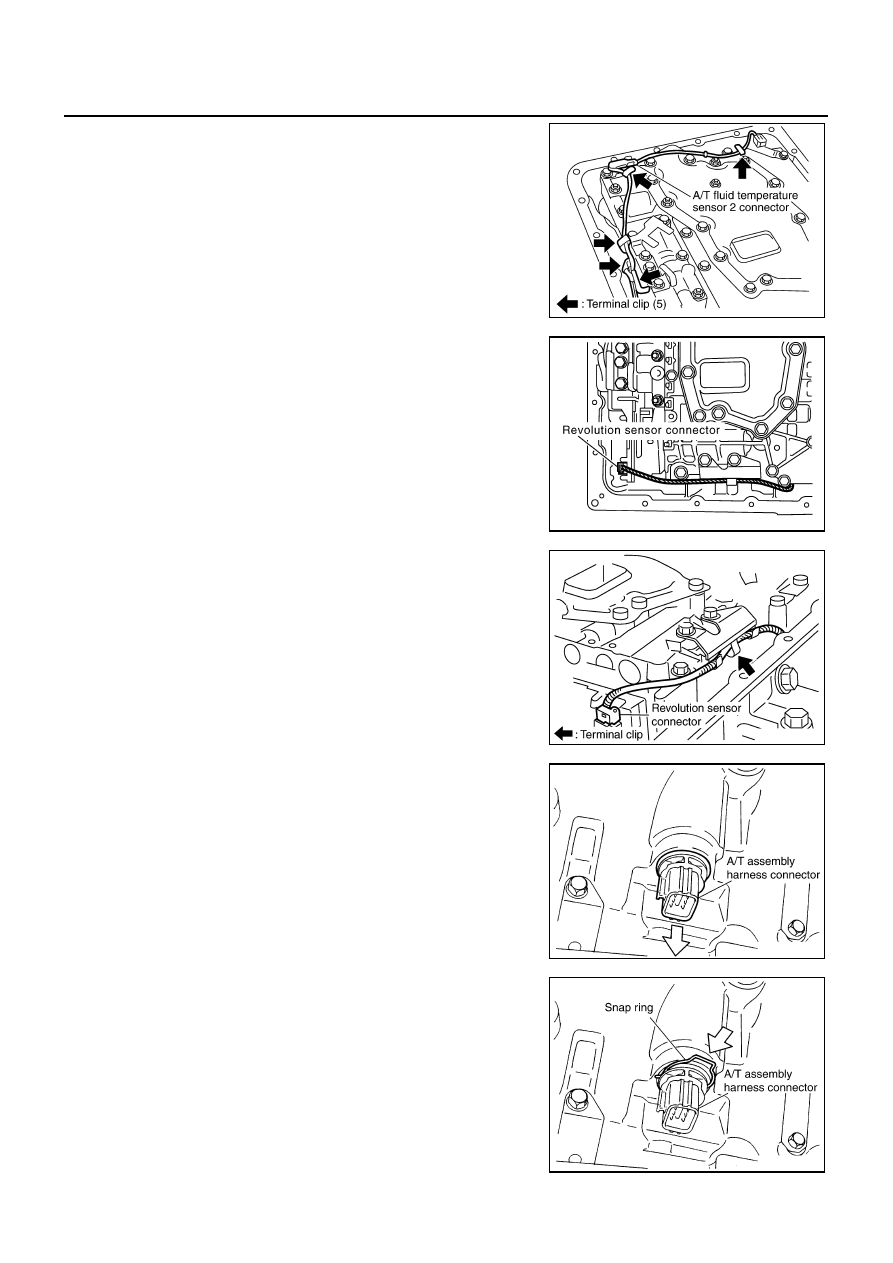

11. Securely fasten terminal cord assembly and A/T fluid tempera-

ture sensor 2 harness with terminal clips.

12. Connect revolution sensor connector.

13. Securely fasten revolution sensor 2 harness with terminal clip.

14. Pull down A/T assembly harness connector.

CAUTION:

Be careful not to damage connector.

15. Install snap ring to A/T assembly harness connector.

SCIA5446E

SCIA7518E

SCIA7526E

SCIA5299E

SCIA5300E

ASSEMBLY

AT-315

D

E

F

G

H

I

J

K

L

M

A

B

AT

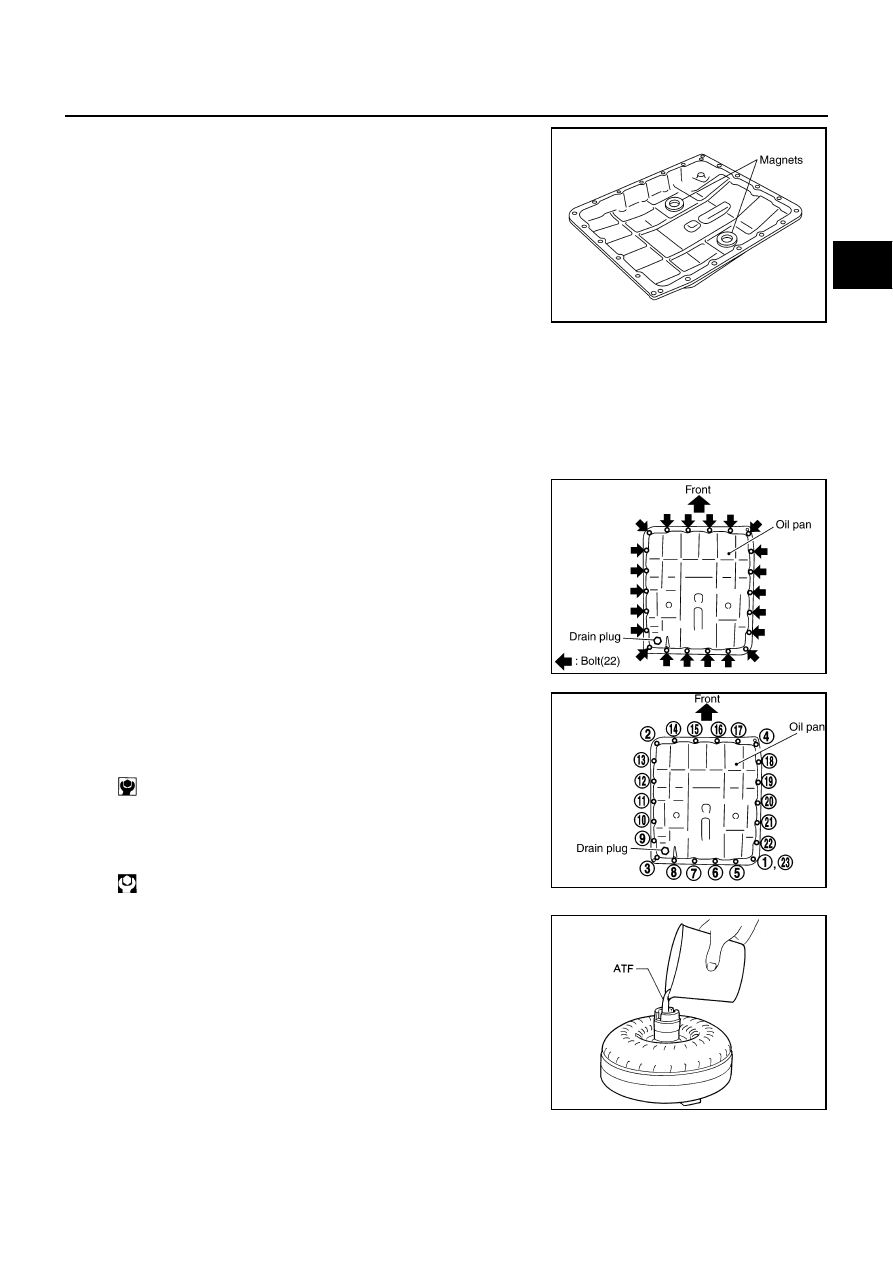

16. Install magnets in oil pan.

17. Install oil pan to transmission case.

a.

Install oil pan gasket to transmission case.

CAUTION:

●

Do not reuse oil pan gasket.

●

Install it in the direction to align hole positions.

●

Completely remove all moisture, oil and old gasket, etc. from oil pan gasket mounting surface.

b.

Install oil pan to transmission case.

CAUTION:

●

Install it so that drain plug comes to the position as
shown in the figure.

●

Be careful not to pinch harnesses.

●

Completely remove all moisture, oil and old gasket, etc.
from oil pan gasket mounting surface.

c.

Tighten oil pan mounting bolts to the specified torque in numeri-
cal order shown in the figure after temporarily tightening them.

CAUTION:

Do not reuse oil pan mounting bolts.

18. Install drain plug to oil pan.

CAUTION:

Do not reuse drain plug gasket.

19. Install torque converter.
a.

Pour ATF into torque converter.

●

Approximately 2 liter (2-1/8 US qt, 1-3/4 Imp qt) of ATF is
required for a new torque converter.

●

When reusing old torque converter, add the same amount
of ATF as was drained.

SCIA5200E

SCIA2308E

: 7.9 N·m (0.81 kg-m, 70 in-lb)

: 34 N·m (3.5 kg-m, 25 ft-lb)

SCIA4113E

SAT428DA

AT-316

ASSEMBLY

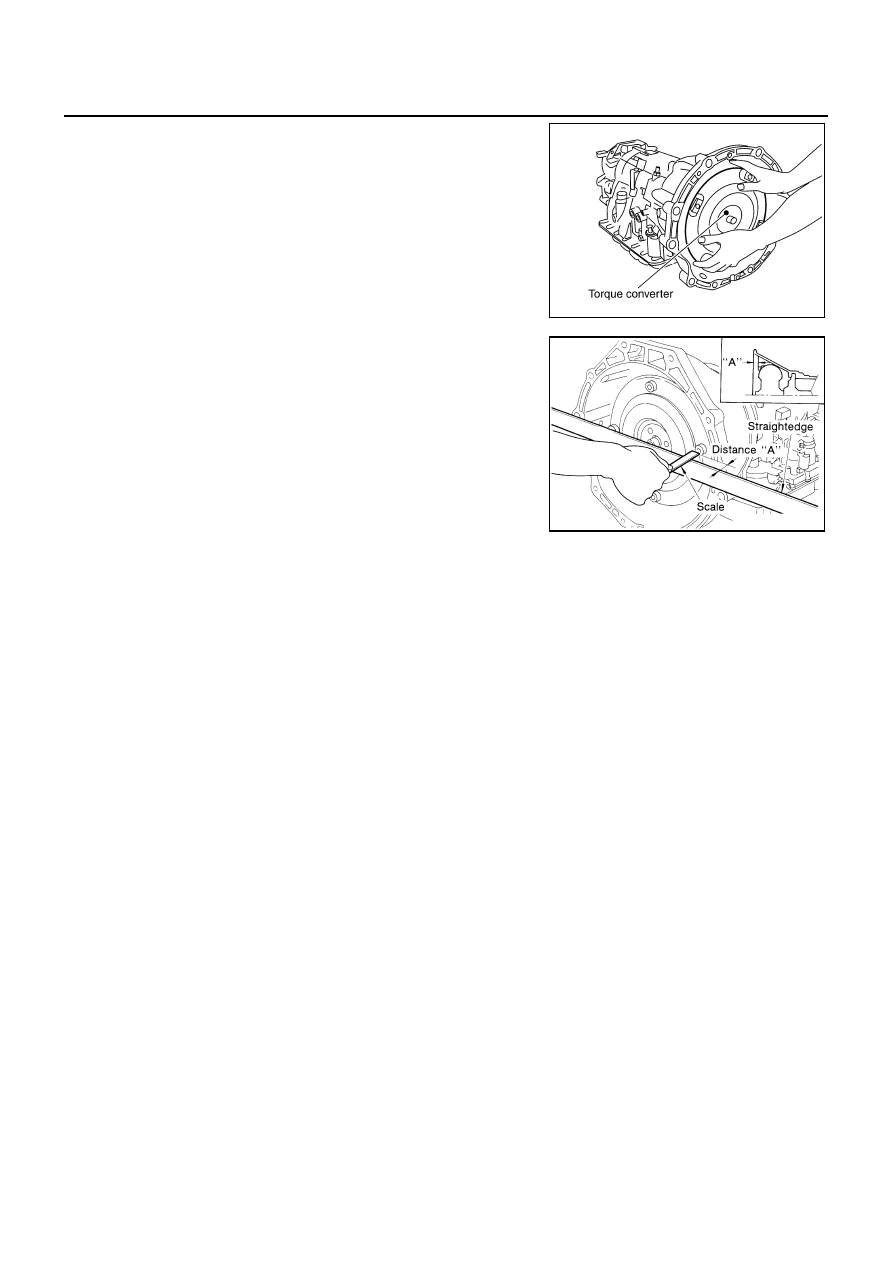

b.

Install torque converter while aligning notches of torque con-
verter with notches of oil pump.

CAUTION:

Install torque converter while rotating it.

c.

Measure distance “A” to make sure that torque converter is in
proper position.

SCIA5010E

Distance “A”:

22.0 mm (0.87 in) or more

SCIA5694E
