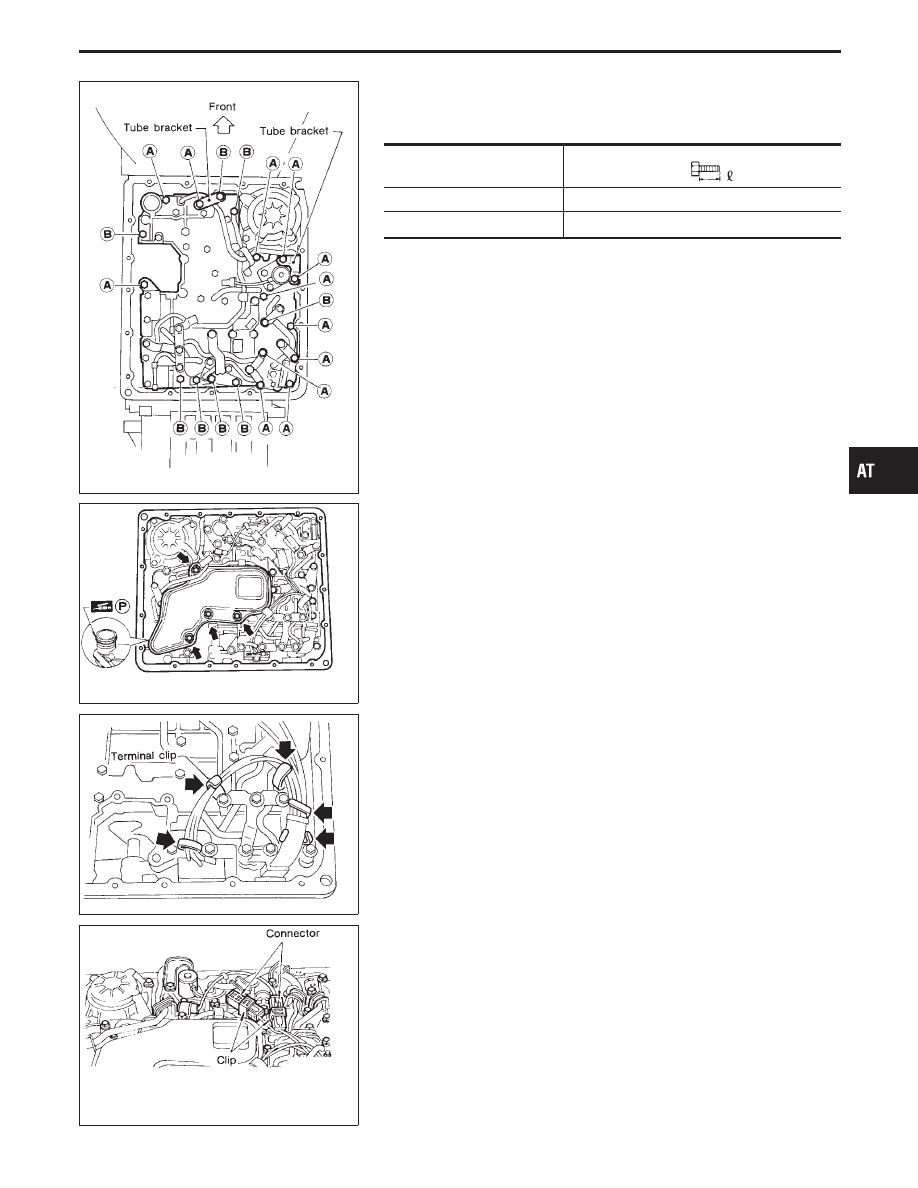

Install control valve assembly on transmission case.

f.

Install connector tube brackets and tighten bolts

q

A

and

q

B

.

I

Check that terminal assembly harness does not catch.

Bolt



mm (in)

q

A

33 (1.30)

q

B

45 (1.77)

SAT221B

g.

Install O-ring on oil strainer.

I

Apply petroleum jelly to O-ring.

h.

Install oil strainer on control valve.

SAT009B

i.

Securely fasten terminal harness with clips.

SAT010B

j.

Install torque converter clutch solenoid valve and A/T fluid tem-
perature sensor connectors.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ASSEMBLY

Assembly (2) (Cont’d)

AT-273

SAT011B

11. Install oil pan.
a.

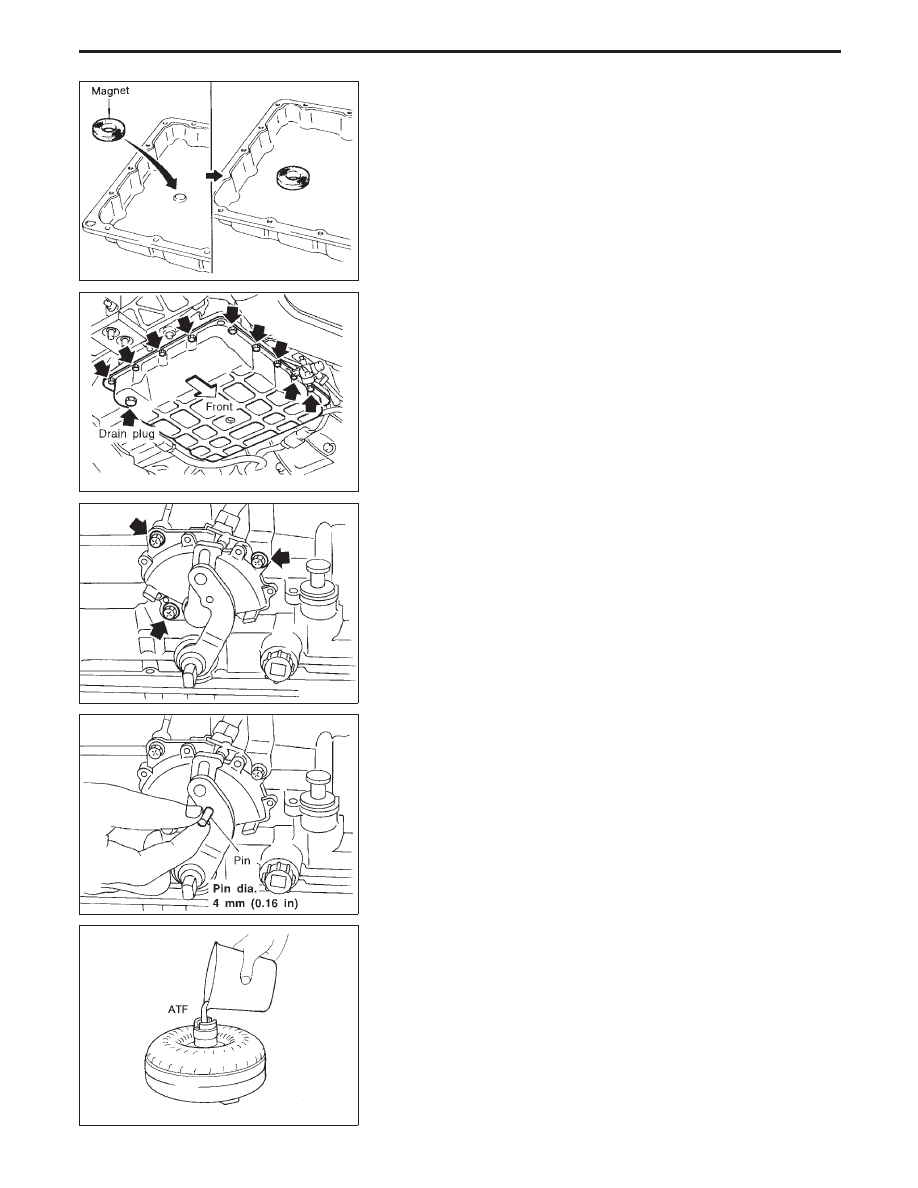

Attach a magnet to oil pan.

SAT610I

b.

Install new oil pan gasket on transmission case.

c.

Install oil pan and bracket on transmission case.

I

Always replace oil pan bolts as they are self-sealing bolts.

I

Before installing bolts, remove traces of sealant and oil
from mating surface and thread holes.

I

Tighten four bolts in a criss-cross pattern to prevent dis-
location of gasket.

d.

Tighten drain plug.

SAT062J

12. Install PNP switch.
a.

Check that manual shaft is in “1” position.

b.

Temporarily install PNP switch on manual shaft.

c.

Move manual shaft to “N”.

SAT063J

d.

Tighten bolts while inserting 4.0 mm (0.157 in) dia. pin verti-
cally into locating holes in PNP switch and manual shaft.

SAT015BA

13. Install torque converter.
a.

Pour ATF into torque converter.

I

Approximately 2 liters (2-1/8 US qt, 1-3/4 Imp qt) of fluid
are required for a new torque converter.

I

When reusing old torque converter, add the same amount
of fluid as was drained.

ASSEMBLY

Assembly (2) (Cont’d)

AT-274

SAT016B

b.

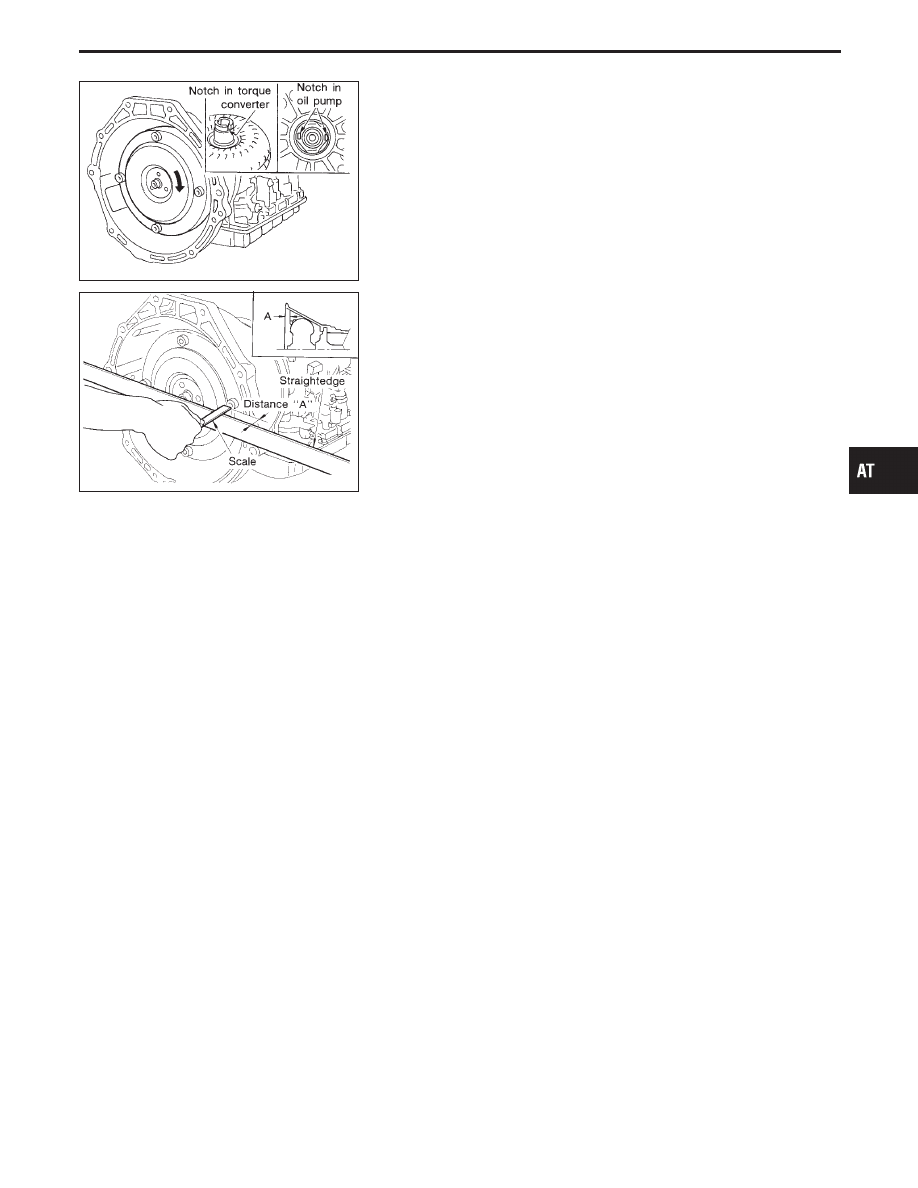

Install torque converter while aligning notches and oil pump.

SAT017B

c.

Measure distance A to check that torque converter is in proper
position.

Distance “A”:

22 mm (0.87 in) or more

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ASSEMBLY

Assembly (2) (Cont’d)

AT-275

General Specifications

Engine

VH41DE

Automatic transmission model

RE4R03A

Transmission model code number

52X14

Stall torque ratio

1.84 : 1

Transmission gear ratio

1st

2.569

2nd

1.479

Top

1.000

OD

0.694

Reverse

2.275

Recommended fluid

Nissan Matic “D” (Continental

U.S. and Alaska) or Genuine

Nissan Automatic Transmission

Fluid (Canada)*

Fluid capacity



(US qt, Imp qt)

10.5 (11-1/8, 9-1/4)

*: Refer to MA section (“Fluids and Lubricants”, “RECOMMENDED

FLUIDS AND LUBRICANTS”).

Specifications and Adjustment

SHIFT SCHEDULE

Vehicle speed when shifting gears

Throttle position

Vehicle speed km/h (MPH)

D

1

,

D

2

D

2

,

D

3

D

3

,

D

4

D

4

,

D

3

D

3

,

D

2

D

2

,

D

1

1

2

,

1

1

Full throttle

66 - 70

(41 - 43)

120 - 128

(75 - 80)

183 - 193

(114 - 120)

177 - 187

(110 - 116)

114 - 122

(71 - 76)

43 - 47

(27 - 29)

53 - 57

(33 - 35)

Half throttle

44 - 48

(27 - 30)

80 - 86

(50 - 53)

119 - 127

(74 - 79)

81 - 89

(50 - 55)

35 - 39

(22 - 24)

7 - 11

(4 - 7)

53 - 57

(33 - 35)

Vehicle speed when performing and
releasing lock-up

Throttle
position

Selector lever

position

[Shift position]

Vehicle speed km/h (MPH)

Lock-up

“ON”

Lock-up

“OFF”

Full throttle

D

[D

4

]

184 - 192

(114 - 119)

178 - 186

(111 - 116)

D

[D

3

]

91 - 99

(57 - 62)

86 - 94

(53 - 58)

Half throttle

D

[D

4

]

134 - 142

(83 - 88)

120 - 128

(75 - 80)

D

[D

3

]

91 - 99

(57 - 62)

81 - 89

(50 - 55)

STALL REVOLUTION

Stall revolution rpm

2,300 - 2,500

LINE PRESSURE

Engine speed

rpm

Line pressure kPa (kg/cm

2

, psi)

D, 2 and 1 positions

R position

Idle

431 - 470

(4.4 - 4.8, 63 - 68)

598 - 637

(6.1 - 6.5, 87 - 92)

Stall

1,039 - 1,117

(10.6 - 11.4, 151 - 162)

1,450 - 1,539

(14.8 - 15.7, 210 - 223)
