SAT548B

e.

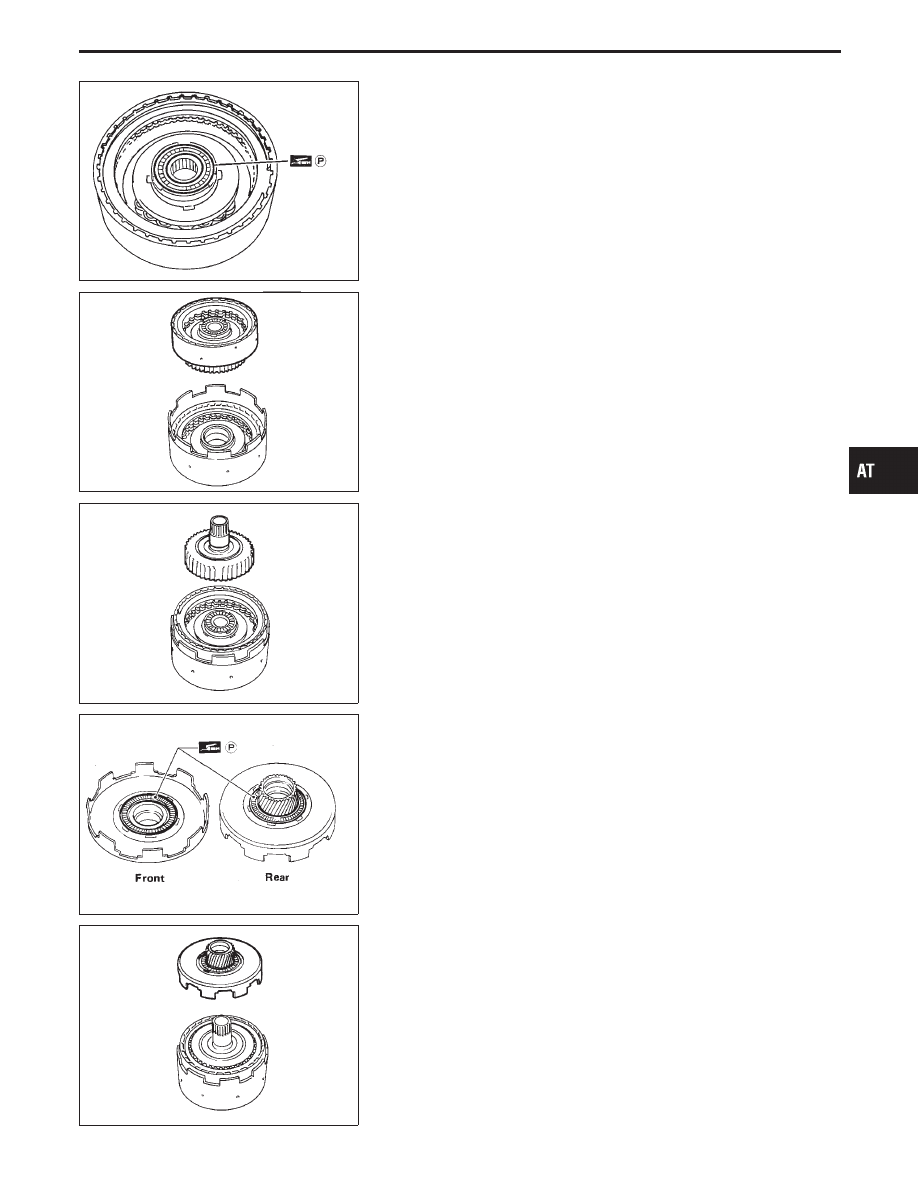

Install needle bearing on rear of high clutch.

I

Apply petroleum jelly to bearing.

SAT549B

f.

Install high clutch assembly onto reverse clutch assembly.

SAT550B

g.

Install high clutch hub onto high clutch assembly.

SAT551B

h.

Install needle bearings onto front sun gear.

I

Apply petroleum jelly to needle bearings.

SAT553B

i.

Install front sun gear onto reverse clutch assembly.

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ASSEMBLY

Assembly (1) (Cont’d)

AT-265

SAT554B

j.

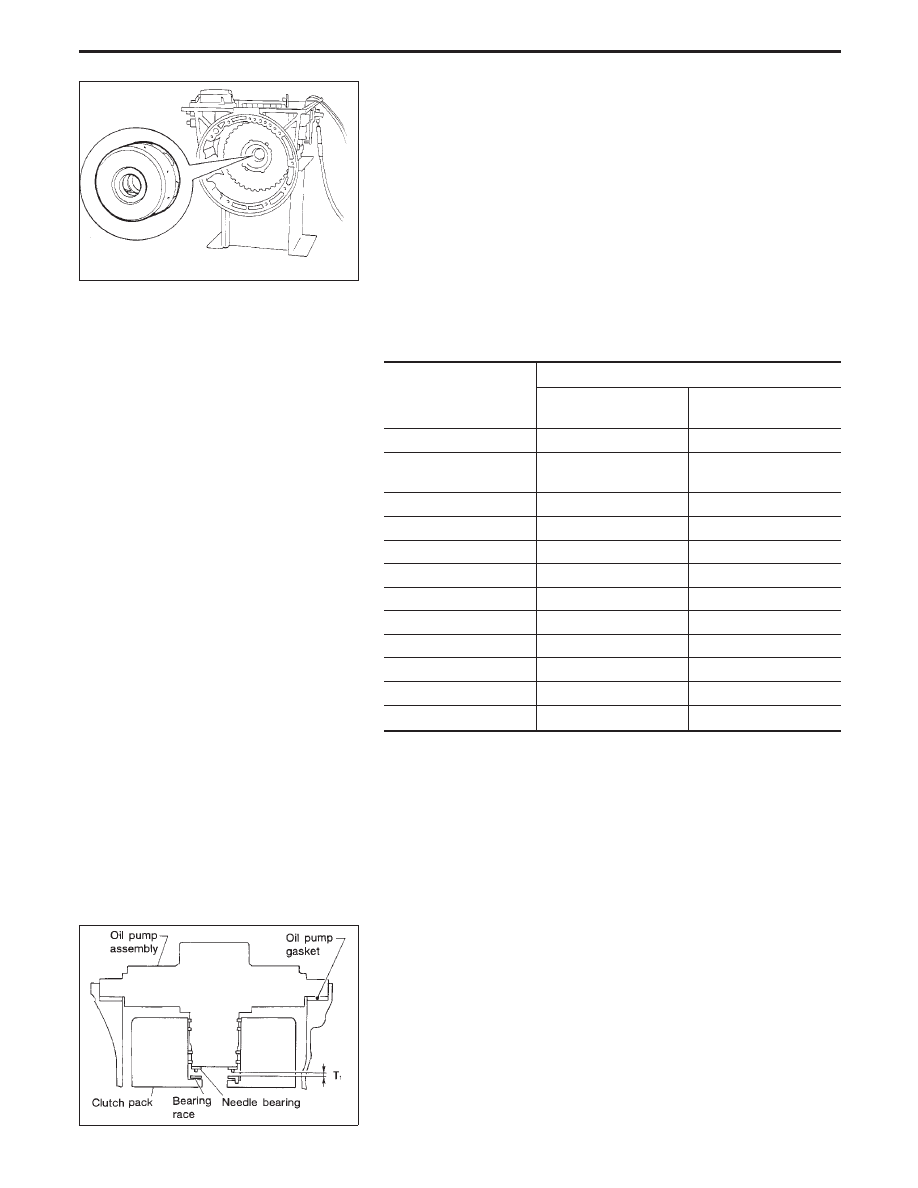

Install clutch pack into transmission case.

Adjustment

When any parts listed below are replaced, adjust total end play and
reverse clutch end play.

Part name

Item

Total end play

Reverse clutch

end play

Transmission case

I

I

Low one-way clutch
inner race

I

I

Overrun clutch hub

I

I

Rear internal gear

I

I

Rear planetary carrier

I

I

Rear sun gear

I

I

Front planetary carrier

I

I

Front sun gear

I

I

High clutch hub

I

I

High clutch drum

I

I

Oil pump cover

I

I

Reverse clutch drum

—

I

SAT975A

1.

Adjust total end play.

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

ASSEMBLY

Assembly (1) (Cont’d)

AT-266

SAT976A

a.

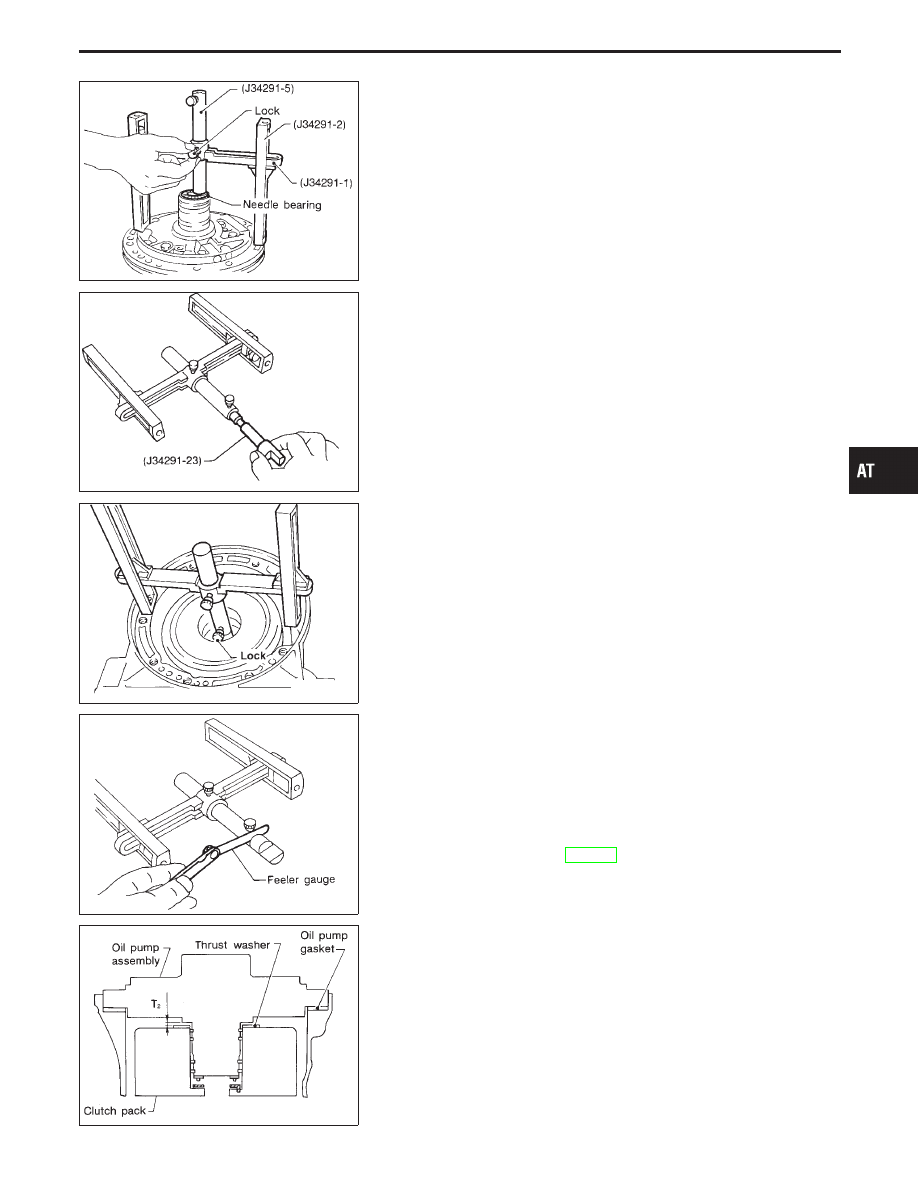

With needle bearing installed, place J34291-1 (bridge),
J34291-2 (legs) and the J34291-5 (gauging cylinder) onto oil
pump. The long ends of legs should be placed firmly on
machined surface of oil pump assembly and gauging cylinder
should rest on top of the needle bearing. Lock gauging cylin-
der in place with set screw.

SAT977A

b.

Install J34291-23 (gauging plunger) into gauging cylinder.

SAT978A

c.

With original bearing race installed inside reverse clutch drum,
place shim selecting gauge with its legs on machined surface
of transmission case (no gasket) and allow gauging plunger to
rest on bearing race. Lock gauging plunger in place with set
screw.

SAT979A

d.

Remove Tool and use feeler gauge to measure gap between
gauging cylinder and gauging plunger. This measurement
should give exact total end play.

Total end play “T

1

”:

0.25 - 0.55 mm (0.0098 - 0.0217 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump cover bearing race as necessary.

Available oil pump cover bearing race:

Refer to SDS, AT-279.

SAT001H

2.

Adjust reverse clutch drum end play.

Reverse clutch drum end play “T

2

”:

0.55 - 0.90 mm (0.0217 - 0.0354 in)

GI

MA

EM

LC

EC

FE

PD

FA

RA

BR

ST

RS

BT

HA

EL

IDX

ASSEMBLY

Adjustment (Cont’d)

AT-267

SAT981A

a.

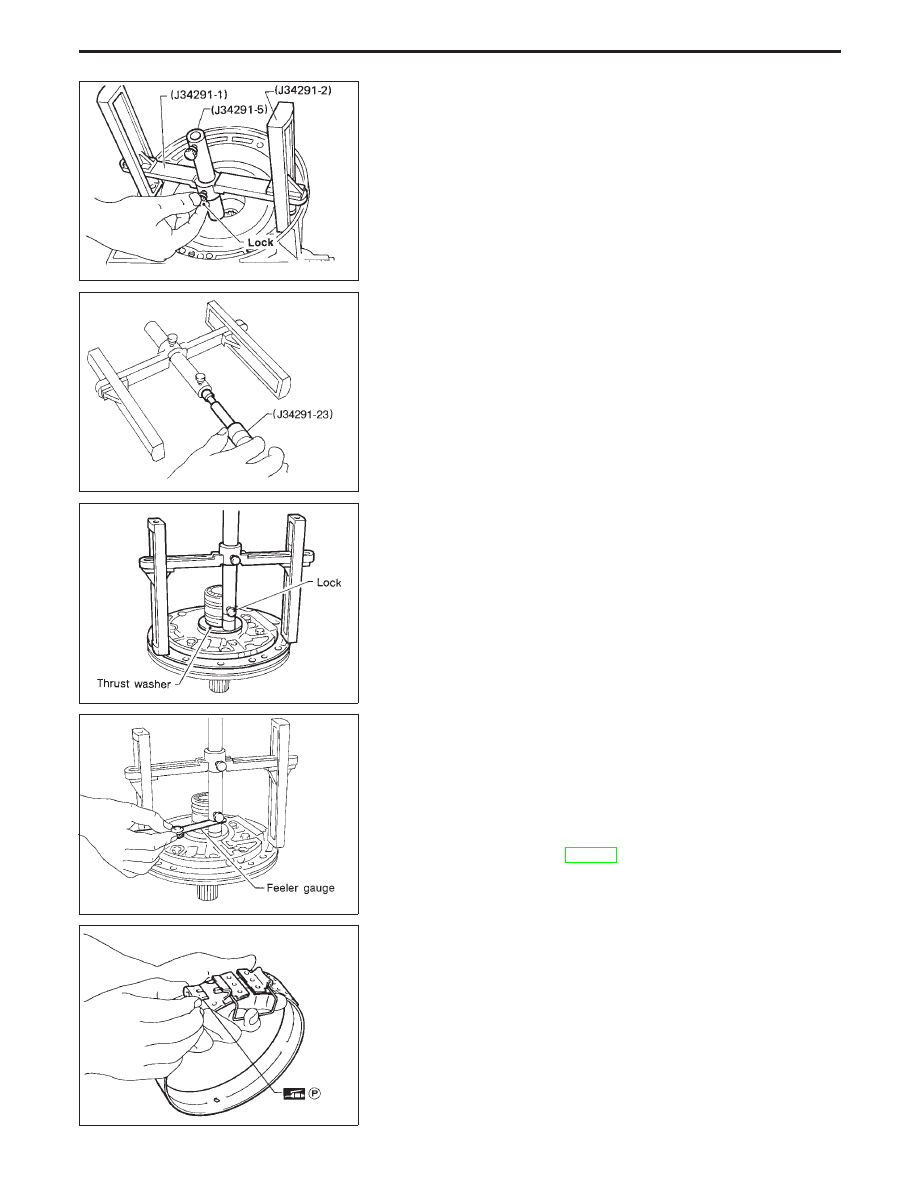

Place J34291-1 (bridge), J34291-2 (legs) and J34291-5 (gaug-
ing cylinder) on machined surface of transmission case (no
gasket) and allow gauging cylinder to rest on front thrust sur-
face of reverse clutch drum. Lock cylinder in place with set
screw.

SAT982AA

b.

Install J34291-23 (gauging plunger) into gauging cylinder.

SAT983A

c.

With original thrust washer installed on oil pump, place shim
setting gauge legs onto machined surface of oil pump assem-
bly and allow gauging plunger to rest on thrust washer. Lock
plunger in place with set screw.

SAT984A

d.

Use feeler gauge to measure gap between gauging plunger
and gauging cylinder. This measurement should give you exact
reverse clutch drum and play.

Reverse clutch drum end play “T

2

”:

0.55 - 0.90 mm (0.0217 - 0.0354 in)

I

If end play is out of specification, decrease or increase thick-
ness of oil pump thrust washer as necessary.

Available oil pump thrust washer:

Refer to SDS, AT-279.

SAT985A

Assembly (2)

1.

Install brake band and band strut.

a.

Install band strut on brake band.

I

Apply petroleum jelly to band strut.

ASSEMBLY

Adjustment (Cont’d)
