TROUBLE DIAGNOSIS

SRS-23

C

D

E

F

G

I

J

K

L

M

A

B

SRS

ASSIST A/B MODULE
[OPEN]

●

Front passenger air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace front passenger air bag

module. (Before disposal of it, it
must be deployed.)

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

ASSIST A/B MODULE
[VB-SHORT]

●

Front passenger air bag module circuit is shorted to a power
supply circuit.

ASSIST A/B MODULE
[GND-SHORT]

●

Front passenger air bag module circuit is shorted to ground.

ASSIST A/B MODULE
[SHORT]

●

Front passenger air bag module circuit is shorted between lines.

CRASH ZONE SEN
[UNIT FAIL]
CRASH ZONE SEN
[COMM FAIL]
CRASH ZONE SEN
[UNMATCH]

●

Crash zone sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the crash zone sensor.

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

SIDE MODULE LH
[OPEN]

●

Front LH side air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace front LH setback assembly.

(front LH side air bag module).
(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

SIDE MODULE LH
[VB-SHORT]

●

Front LH side air bag module circuit is shorted to a power sup-
ply circuit.

SIDE MODULE LH
[GND-SHORT]

●

Front LH side air bag module circuit is shorted to ground.

SIDE MODULE LH
[SHORT]

●

Front LH side air bag module circuit is shorted between lines.

SIDE MODULE RH
[OPEN]

●

Front RH side air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace front RH setback assembly

(front RH side air bag module).
(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

SIDE MODULE RH
[VB-SHORT]

●

Front RH side air bag module circuit is shorted to a power sup-
ply circuit.

SIDE MODULE RH
[GND-SHORT]

●

Front RH side air bag module circuit is shorted to ground.

SIDE MODULE RH
[SHORT]

●

Front RH side air bag module circuit is shorted between lines.

SATELLITE SENS LH
[UNIT FAIL]
SATELLITE SENS LH
[COMM FAIL]
SATELLITE SENS LH
[UNMATCH]

●

LH side air bag (Satellite) sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the LH side air bag (Satel-

lite) sensor.

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

SATELLITE SENS RH
[UNIT FAIL]
SATELLITE SENS RH
[COMM FAIL]
SATELLITE SENS RH
[UNMATCH]

●

RH side air bag (Satellite) sensor

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the RH side air bag (Satel-

lite) sensor.

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

Diagnostic item

Explanation

Repair order

“Recheck SRS at each replacement”

SRS-24

TROUBLE DIAGNOSIS

NOTE:

●

Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunc-
tion is eliminated using air bag warning lamp or CONSULT-II each time repair is finished. If malfunction is
still observed, proceed to the next step. When malfunction is eliminated, further repair work is not
required.

PRE-TEN FRONT LH
[OPEN]

●

Front LH pre-tensioner circuit is open.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. Replace front LH seat belt.

(Before disposal, it must be deacti-
vated.)

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

PRE-TEN FRONT LH
[VB-SHORT]

●

Front LH pre-tensioner circuit is shorted to a power supply cir-
cuit.

PRE-TEN FRONT LH
[GND-SHORT]

●

Front LH pre-tensioner circuit is shorted to ground.

PRE-TEN FRONT LH
[SHORT]

●

Front LH pre-tensioner circuit is shorted between lines.

PRE-TEN FRONT RH
[OPEN]

●

Front RH pre-tensioner circuit is shorted to each other.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. Replace front RH seat belt.

(Before disposing, it must be deacti-
vated.)

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

PRE-TEN FRONT RH
[VB-SHORT]

●

Front RH pre-tensioner circuit is shorted to a power supply cir-
cuit.

PRE-TEN FRONT RH
[GND-SHORT]

●

Front RH pre-tensioner circuit is shorted to ground.

PRE-TEN FRONT RH
[SHORT]

●

Front RH pre-tensioner circuit is shorted between lines.

CURTAIN MODULE LH
[OPEN]

●

LH side curtain air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace LH side curtain air bag

module.
(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

CURTAIN MODULE LH
[VB-SHORT]

●

LH side curtain air bag module circuit is shorted to a power sup-
ply circuits.

CURTAIN MODULE LH
[GND-SHORT]

●

LH side curtain air bag module circuit is shorted to ground.

CURTAIN MODULE LH
[SHORT]

●

LH side curtain air bag module circuit is shorted between lines.

CURTAIN MODULE RH
[OPEN]

●

RH side curtain air bag module circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace RH side curtain air bag

module.
(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.

5. Replace the related harness.

CURTAIN MODULE RH
[VB-SHORT]

●

RH side curtain air bag module circuit is shorted to a power sup-
ply circuit.

CURTAIN MODULE RH
[GND-SHORT]

●

RH side curtain air bag module circuit is shorted to ground.

CURTAIN MODULE RH
[SHORT]

●

RH side curtain air bag module circuit is shorted between lines.

CONTROL UNIT

●

Diagnosis sensor unit is malfunctioning.

1. Visually check the wiring harness

connection.

2. Replace the diagnosis sensor unit.

Diagnostic item

Explanation

Repair order

“Recheck SRS at each replacement”

TROUBLE DIAGNOSIS

SRS-25

C

D

E

F

G

I

J

K

L

M

A

B

SRS

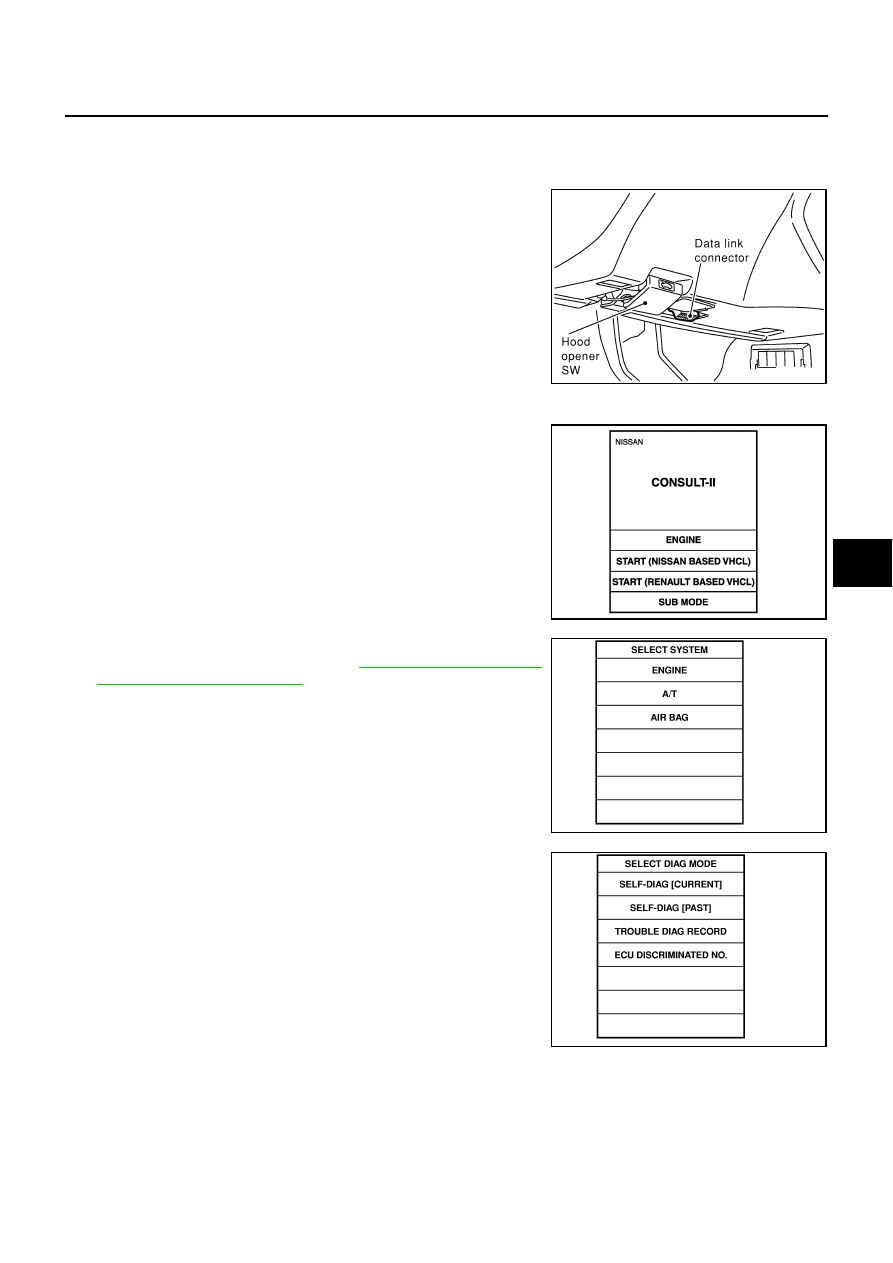

DIAGNOSTIC PROCEDURE 3

Final checking after repairing SRS by using CONSULT-II — Diagnosis mode

1.

After repairing SRS, connect both battery cables.

2.

Connect CONSULT-II and CONSULT-II CONVERTER to data
link connector.

3.

Turn ignition switch ON.

4.

Touch “START (NISSAN BASED VHCL)”.

5.

Touch “AIR BAG”.
If “AIR BAG” is not indicated, go to

GI-38, "CONSULT-II Data

Link Connector (DLC) Circuit"

 .

6.

Touch “SELF-DIAG [CURRENT]”.

SHIA0179E

PHIA0157E

SRS771

SRS697

SRS-26

TROUBLE DIAGNOSIS

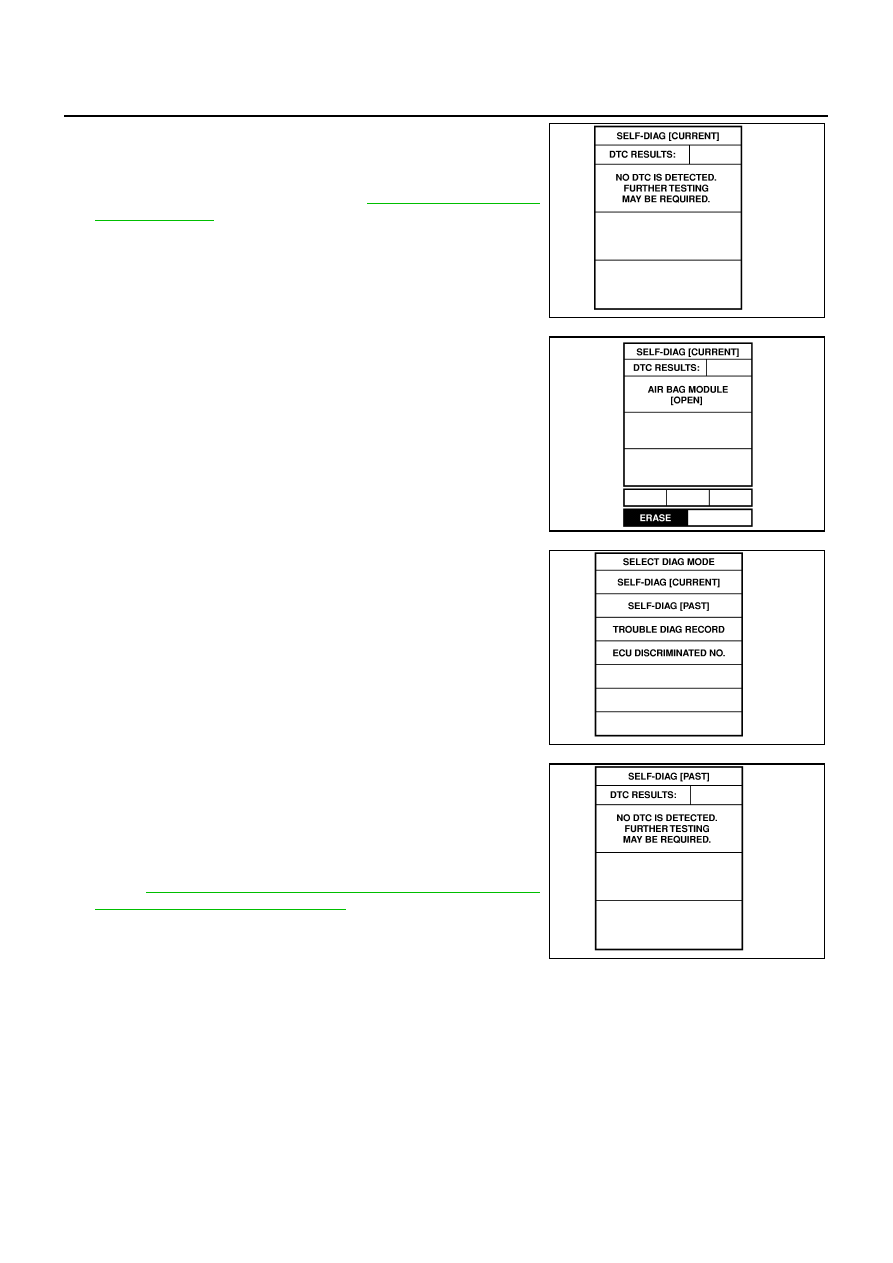

7.

If no malfunction is detected on “SELF-DIAG [CURRENT]”,
repair of SRS is completed. Go to step 8.
If any malfunction is detected on “SELF-DIAG [CURRENT]”, the
malfunctioning part is not repaired completely or another mal-
functioning part is detected. Go to

SRS-21, "DIAGNOSTIC

PROCEDURE 2"

 , and repair malfunctioning part completely.

8.

Touch “ERASE”.

NOTE:
Touch “ERASE” to clear the memory of the malfunction (“SELF-
DIAG [PAST]”).
If the memory of the malfunction in “SELF-DIAG [PAST]” is not
erased, the User mode shows the system malfunction by the
operation of the warning lamp even if the malfunction is repaired
completely.

9.

Touch “BACK” key of CONSULT-II to “SELECT DIAG MODE”
screen. Touch “SELF-DIAG [PAST]”.

10. Make sure that no malfunction is detected on “SELF-DIAG

[PAST]”.

11. Touch “BACK” key of CONSULT-II until “SELECT SYSTEM”

appears in order to return to User mode from Diagnosis mode.

12. Turn ignition switch OFF then turn off and disconnect CON-

SULT-II.

13. Go to

SRS-19, "Checking Air Bag Operation by Using “AIR

BAG” Warning Lamp — User Mode"

 .

SRS701

SRS773

SRS697
