PRECAUTIONS

SRS-3

C

D

E

F

G

I

J

K

L

M

A

B

SRS

PRECAUTIONS

PFP:00001

Precautions for Supplemental Restraint System (SRS) “AIR BAG” and “SEAT
BELT PRE-TENSIONER”

AHS0008A

The Supplemental Restraint System such as “AIR BAG” and “SEAT BELT PRE-TENSIONER”, used along
with a front seat belt, helps to reduce the risk or severity of injury to the driver and front passenger for certain
types of collision. This system includes seat belt switch inputs and dual stage front air bag modules. The SRS
system uses the seat belt switches to determine the front air bag deployment, and may only deploy one front
air bag, depending on the severity of a collision and whether the front occupants are belted or unbelted.
Information necessary to service the system safely is included in the SRS and SB section of this Service Man-
ual.

WARNING:

●

To avoid rendering the SRS inoperative, which could increase the risk of personal injury or death
in the event of a collision which would result in air bag inflation, all maintenance must be per-
formed by an authorized NISSAN/INFINITI dealer.

●

Improper maintenance, including incorrect removal and installation of the SRS, can lead to per-
sonal injury caused by unintentional activation of the system. For removal of Spiral Cable and Air
Bag Module, see the SRS section.

●

Do not use electrical test equipment on any circuit related to the SRS unless instructed to in this
Service Manual. SRS wiring harnesses can be identified by yellow and/or orange harnesses or
harness connectors.

Precautions for SRS “AIR BAG” and “SEAT BELT PRE-TENSIONER” Service

AHS0008B

●

Do not use electrical test equipment to check SRS circuits unless instructed to in this Service Manual.

●

Before servicing the SRS, turn ignition switch OFF, disconnect both battery cables and wait at least 3 min-
utes.
For approximately 3 minutes after the cables are removed, it is still possible for the air bag and seat belt
pre-tensioner to deploy. Therefore, do not work on any SRS connectors or wires until at least 3 minutes
have passed.

●

Diagnosis sensor unit must always be installed with their arrow marks “

⇐

” pointing towards the front of the

vehicle for proper operation. Also check diagnosis sensor unit for cracks, deformities or rust before instal-
lation and replace as required.

●

The spiral cable must be aligned with the neutral position since its rotations are limited. Do not attempt to
turn steering wheel or column after removal of steering gear.

●

Handle air bag module carefully. Always place driver and front passenger air bag modules with the pad
side facing upward and seat mounted front side air bag module standing with the stud bolt side facing
down.

●

Conduct self-diagnosis to check entire SRS for proper function after replacing any components.

●

After air bag inflates, the front instrument panel assembly should be replaced if damaged.

●

Always replace instrument panel pad following front passenger air bag deployment.

Wiring Diagrams and Trouble Diagnosis

AHS0008C

When you read wiring diagrams, refer to the following:

●

GI-14, "How to Read Wiring Diagrams"

 in GI section

●

PG-2, "POWER SUPPLY ROUTING"

 in PG section

When you perform trouble diagnosis, refer to the following:

●

GI-10, "HOW TO FOLLOW TEST GROUPS IN TROUBLE DIAGNOSES"

 in GI section

●

GI-26, "How to Perform Efficient Diagnosis for an Electrical Incident"

 in GI section

Check for any service bulletins before servicing the vehicle.

SRS-4

PREPARATION

PREPARATION

PFP:00002

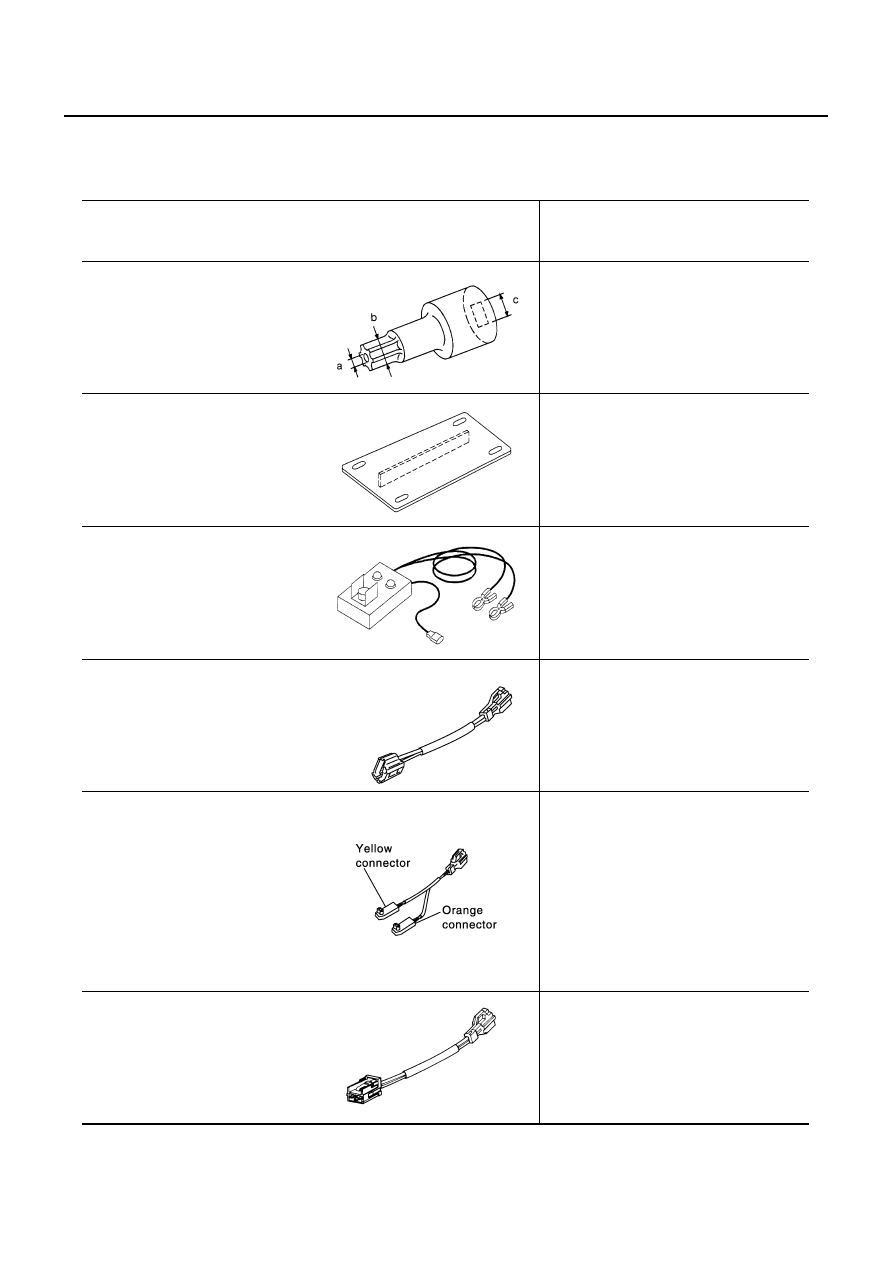

Special Service Tools

AHS0008D

The actual shapes of Kent-Moore tools may differ from those of special service tools illustrated here.

Tool number
(Kent-Moore No.)
Tool name

Description

HT61961000 and HT62152000
combined
Tamper resistant TORX bit

Size: T50
a: 3.5 (0.138) dia.
b: 8.5 - 8.6 (0.335 - 0.339) dia.
c: approx. 10 (0.39) sq.
Unit: mm (in)

KV99105300
(J41246)
Air bag module bracket

Anchoring air bag module

KV99106400
(J38381)
Deployment tool

Disposing of air bag module and front seat
belt pre-tensioner

KV99110200
(J38381-65)
Deployment tool adapter for front
passenger air bag module

Connecting between the deployment tool
and front passenger air bag module

KV99110500
(J38381-80)

●

Deployment tool adapter for
driver air bag module (Yellow and
orange connectors)

●

Deployment tool adapter for front
seat belt pre-tensioner (Yellow
connector)

●

Deployment tool adapter for side
curtain air bag module (Yellow
connector)

●

Connecting between the deployment tool
and driver air bag module

●

Connecting between the deployment tool
and front seat belt pre-tensioner

●

Connecting between the deployment tool
and side curtain air bag module

KV99108300
(J38381-35)
Deployment tool adapter for front
side air bag module

Connecting between the deployment tool
and front side air bag module

S-NT361

S-NT354

S-NT357

SHIA0173E

PHIA0184E

ZZA1166D

PREPARATION

SRS-5

C

D

E

F

G

I

J

K

L

M

A

B

SRS

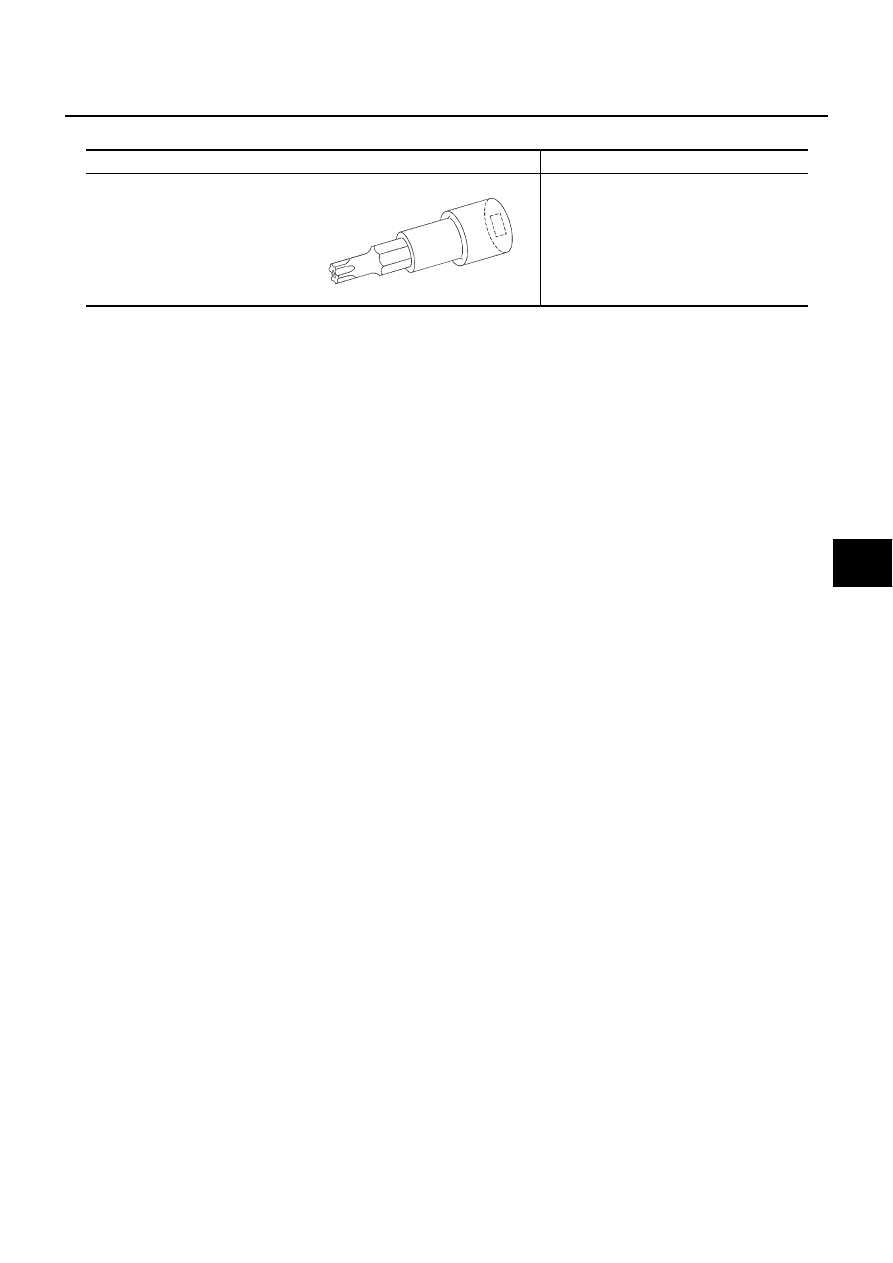

Commercial Service Tools

AHS0008E

Tool name

Description

Tamper resistant TORX bit

Size: T30

S-NT757

SRS-6

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

PFP:28556

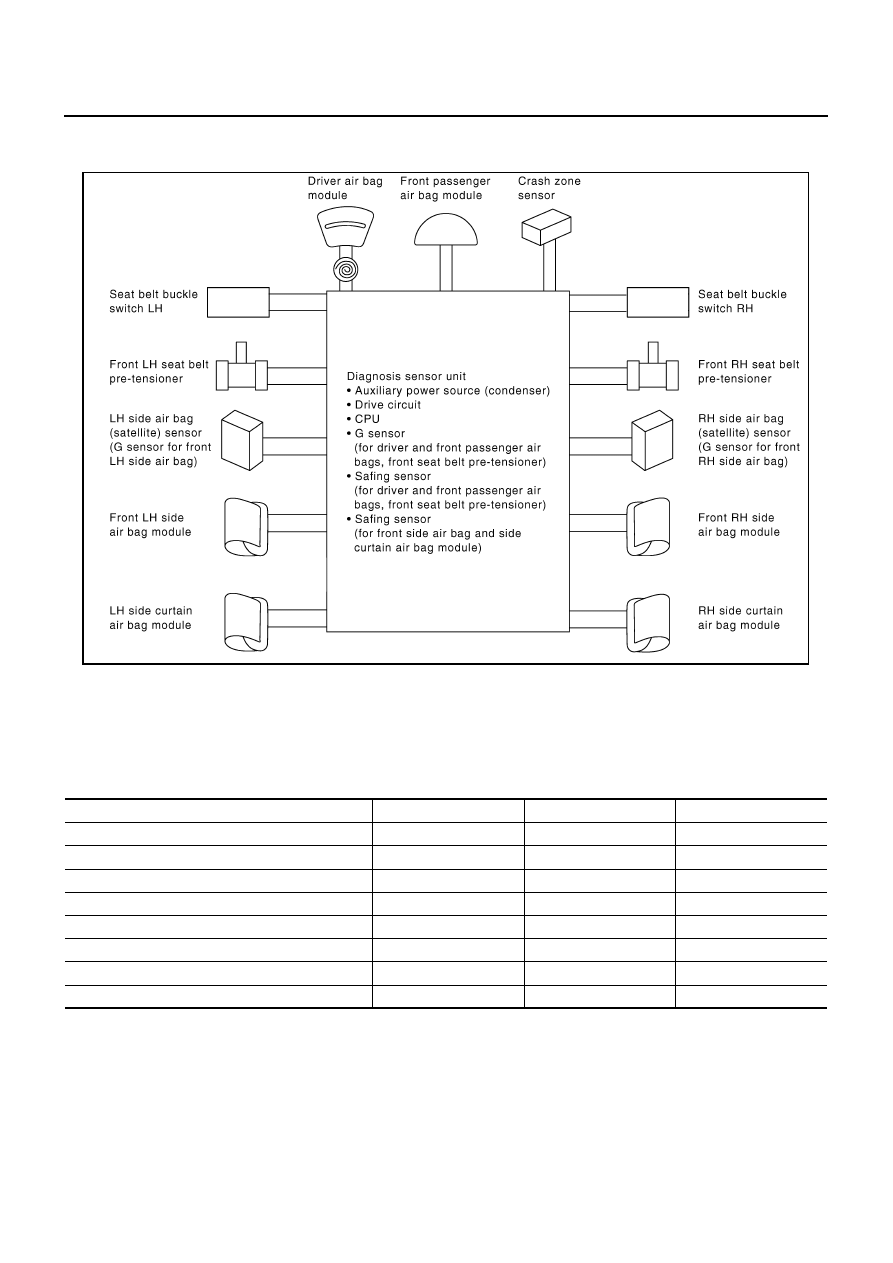

SRS Configuration

AHS0008F

The air bag deploys if the diagnosis sensor unit activates while the ignition switch is in the ON or START posi-
tion.
The collision modes for which supplemental restraint systems are activated are different among the SRS sys-
tems. For example, the driver air bag module and front passenger air bag module are activated in a frontal col-
lision but not in a side collision.
SRS configurations which are activated for some collision modes are as follows;

PHIA0698E

SRS configuration

Frontal collision

Left side collision

Right side collision

Driver air bag module

×

—

—

Front passenger air bag module

×

—

—

Front LH seat belt pre-tensioner

×

—

—

Front RH seat belt pre-tensioner

×

—

—

Front LH side air bag module

—

×

—

Front RH side air bag module

—

—

×

LH side curtain air bag module

—

×

—

RH side curtain air bag module

—

—

×
