MODE DOOR MOTOR

ATC-129

C

D

E

F

G

H

I

K

L

M

A

B

ATC

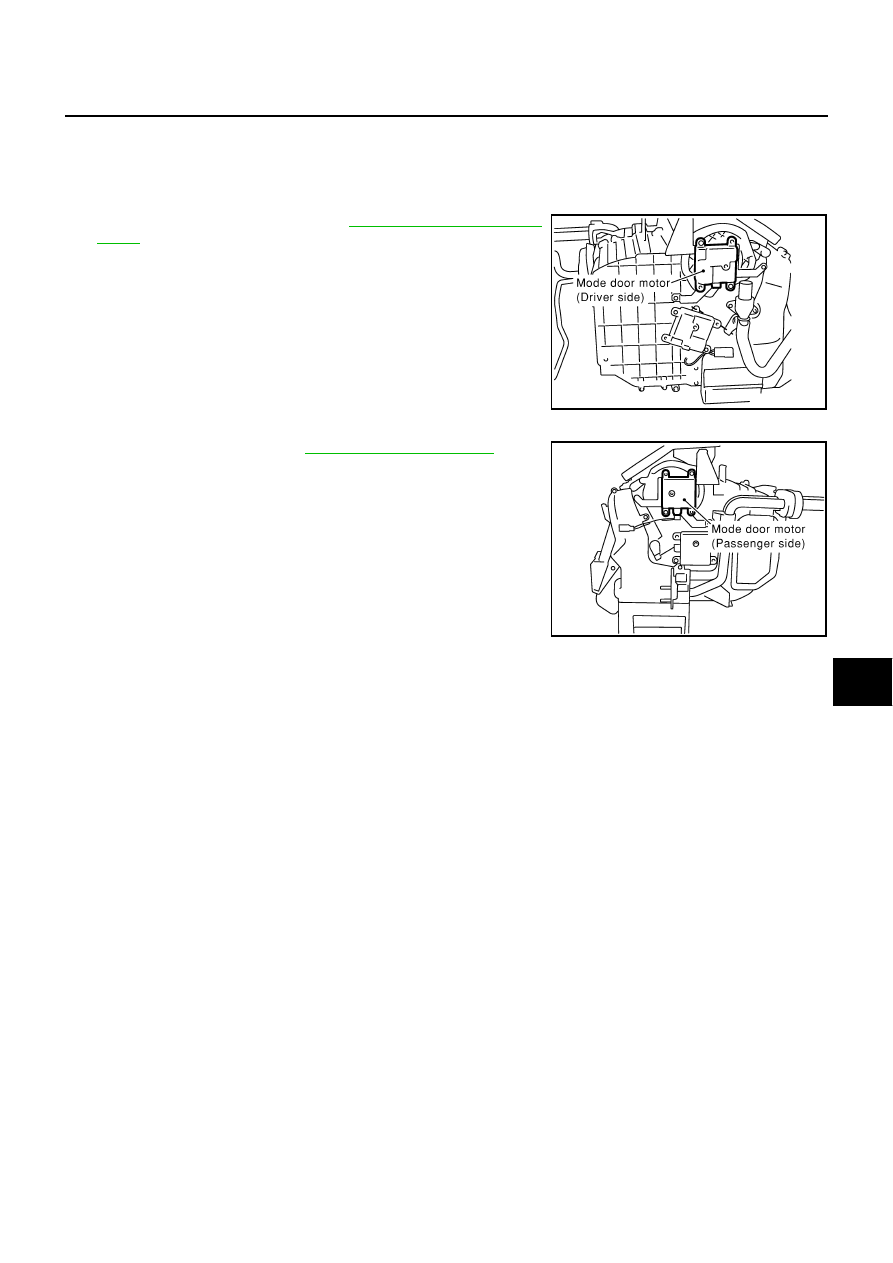

MODE DOOR MOTOR

PFP:27731

Removal and Installation

AJS000QR

REMOVAL
Driver Side Mode Door Motor

1.

Remove instrument panel. Refer to

IP-11, "Removal and Instal-

lation"

 .

2.

Disconnect mode door motor connector.

3.

Remove mounting screw, and then remove mode door motor.

Passenger Side Mode Door Motor

1.

Remove blower unit. Refer to

ATC-119, "BLOWER UNIT"

 .

2.

Disconnect mode door motor connector.

3.

Remove mounting screw, and then remove mode door motor.

INSTALLATION

Installation is basically the reverse order of removal.

RJIA0284E

RJIA0283E

ATC-130

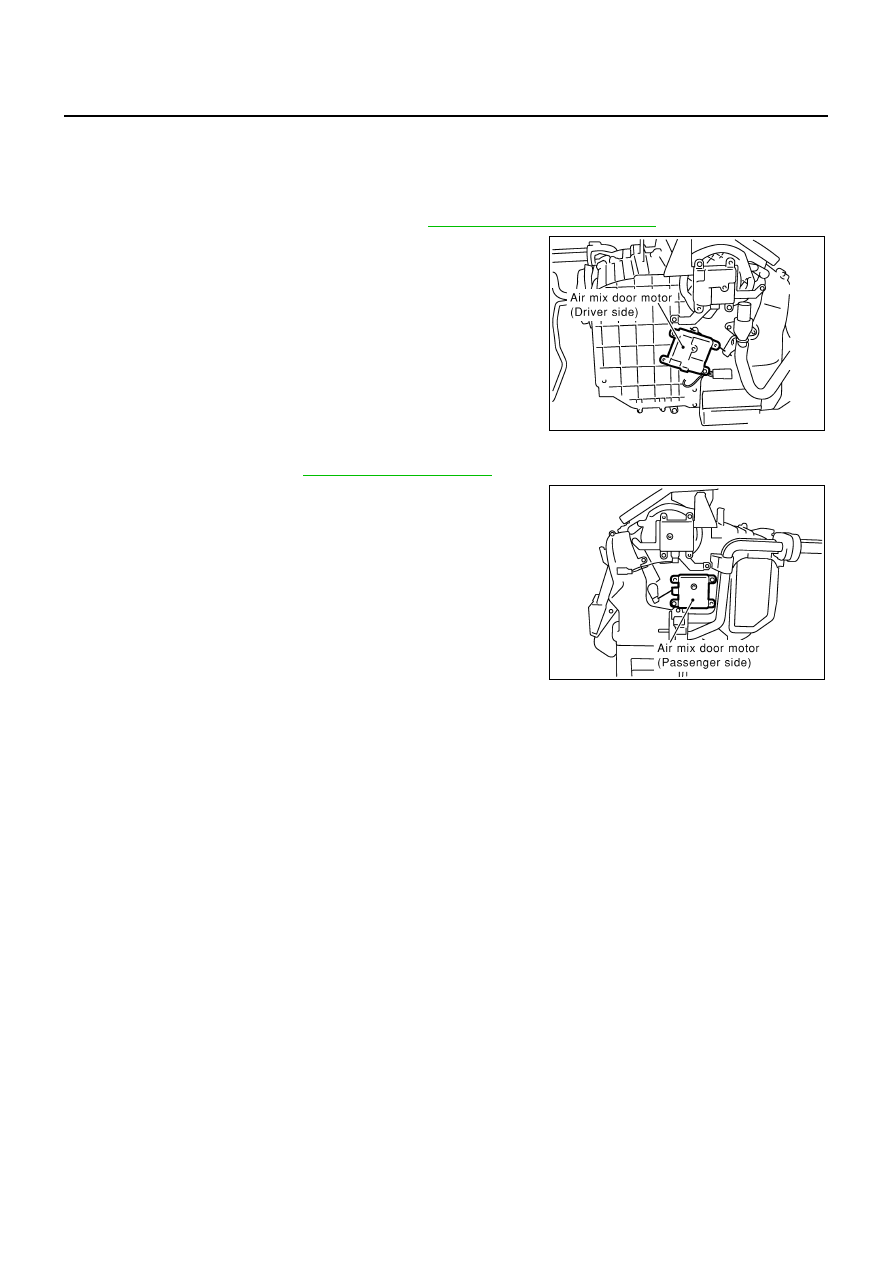

AIR MIX DOOR MOTOR

AIR MIX DOOR MOTOR

PFP:27732

Removal and Installation

AJS000QS

REMOVAL
Driver Side Air Mix Door Motor

1.

Remove instrument lower driver panel. Refer to

IP-11, "Removal and Installation"

 .

2.

Remove air mix door rod from rod holder.

3.

Disconnect air mix door motor connector.

4.

Remove mounting screws, and then remove the air mix door
motor.

Passenger Side Air Mix Door Motor

1.

Remove blower unit. Refer to

ATC-119, "BLOWER UNIT"

 .

2.

Remove air mix door rod from rod holder.

3.

Disconnect air mix door motor connector.

4.

Remove mounting screws, and then remove the air mix door
motor.

INSTALLATION

Installation is basically the reverse order of removal.

RJIA0288E

RJIA0287E

DUCTS AND GRILLES

ATC-131

C

D

E

F

G

H

I

K

L

M

A

B

ATC

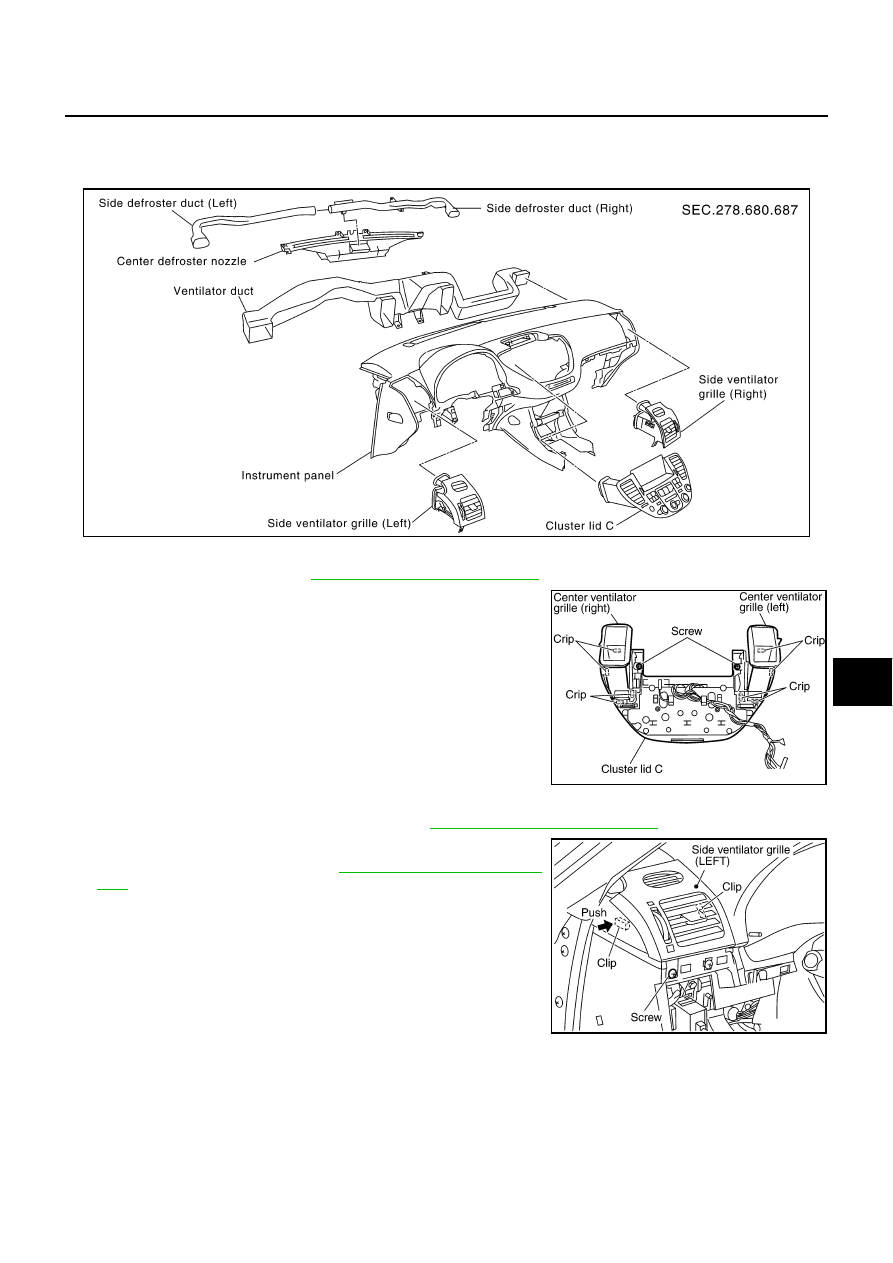

DUCTS AND GRILLES

PFP:27860

Removal and Installation

AJS000QT

REMOVAL

Removal of Center Ventilator Grille

1.

Remove cluster lid C. Refer to

IP-11, "Removal and Installation"

 .

2.

Remove mounting screw and clips, and then remove center ven-
tilator grille.

Removal of Side Ventilator Grille

1.

Remove instrument lower driver panel. Refer to

IP-11, "Removal and Installation"

 .

2.

Remove side ventilator grille (left).

3.

Remove glove box cover. Refer to

IP-11, "Removal and Installa-

tion"

 .

4.

Remove side ventilator grille (right).

RJIA1315E

RJIA2682E

RJIA1316E

ATC-132

DUCTS AND GRILLES

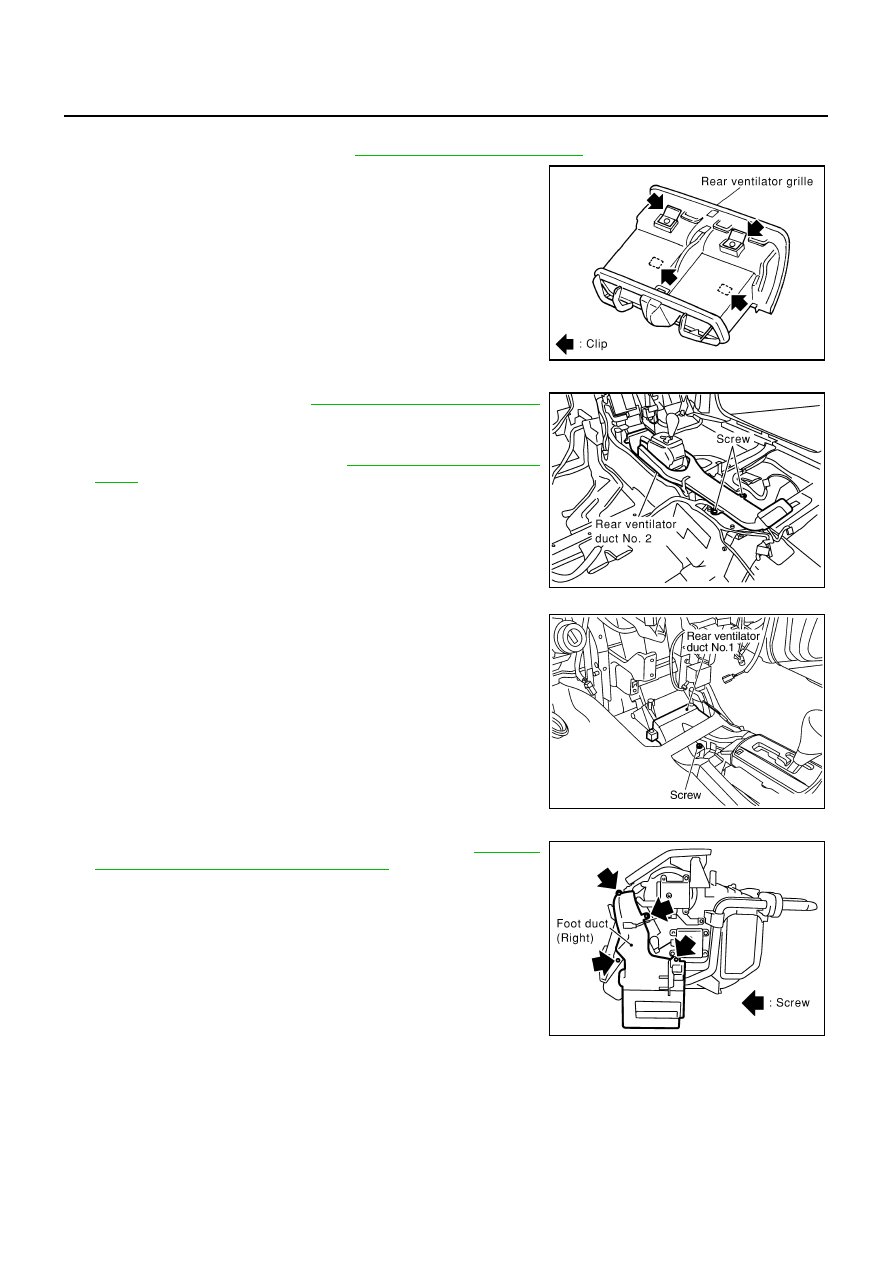

Removal of Rear Ventilator Grille

1.

Remove console rear cover. Refer to

IP-11, "Removal and Installation"

 .

2.

Remove mounting screws, and then remove rear ventilator
grille.

Removal of Rear Ventilator Ducts

1.

Remove console box. Refer to

IP-11, "Removal and Installation"

.

2.

Remove rear ventilator duct No. 2.

3.

Remove instrument panel. Refer to

IP-11, "Removal and Instal-

lation"

 .

4.

Remove rear ventilator duct No. 1.

Removal of Foot Duct

1.

Remove heater & cooling unit assembly. Refer to

ATC-124,

"HEATER & COOLING UNIT ASSEMBLY"

 .

2.

Remove foot duct.

RJIA0323E

RJIA0337E

RJIA1317E

RJIA0324E
