ASSEMBLY

AT-377

D

E

F

G

H

I

J

K

L

M

A

B

AT

5.

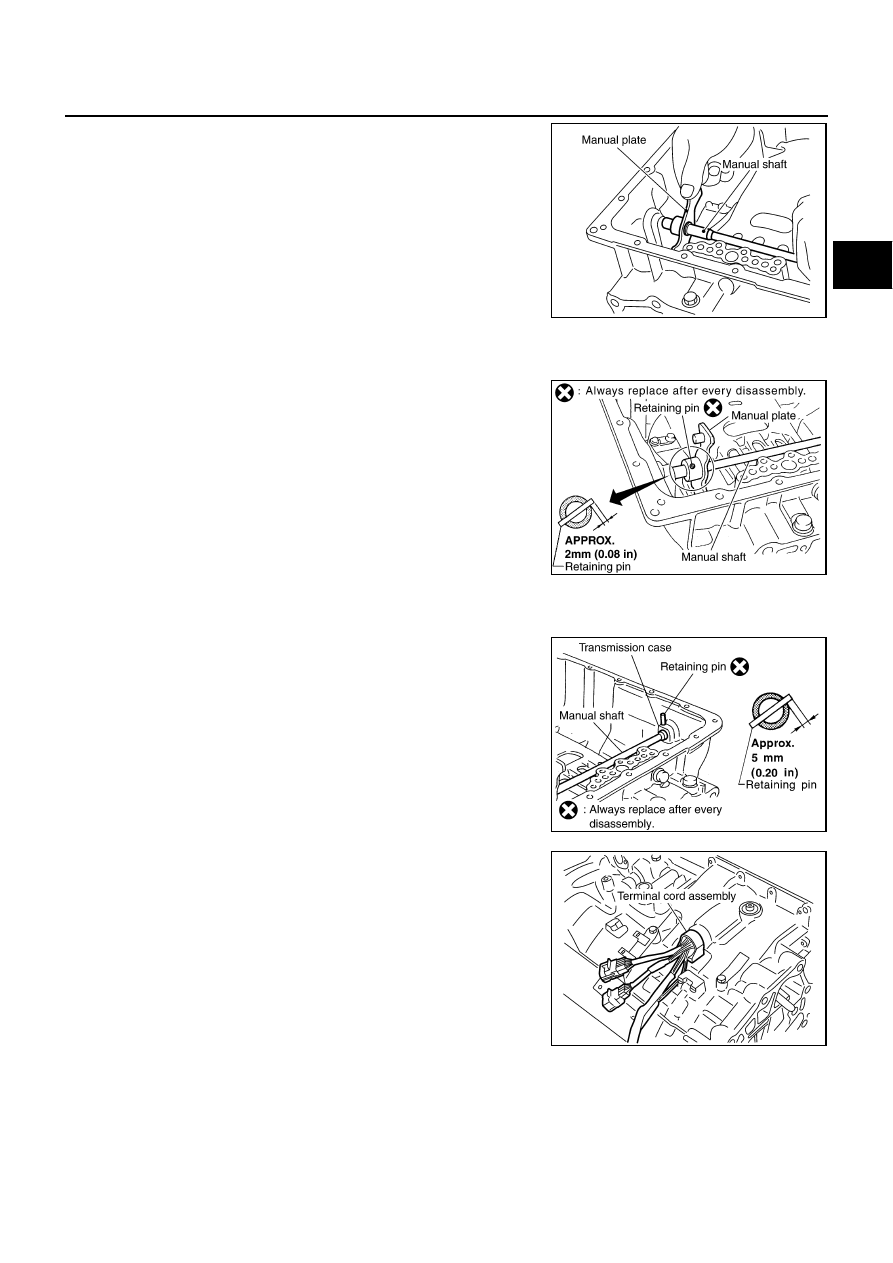

Install manual plate (with parking rod) to manual shaft.

6.

Install retaining pin into the manual plate and manual shaft.

a.

Fit pinhole of the manual plate to pinhole of the manual shaft with a pin punch.

b.

Use a hammer to tap the retaining pin into the manual plate.

CAUTION:

●

Drive retaining pin to 2

±

0.5 mm (0.08

±

0.020 in) over the

manual plate.

●

Do not reuse retaining pin.

7.

Install retaining pin into the transmission case and manual shaft.

a.

Fit pinhole of the transmission case to pinhole of the manual shaft with a pin punch.

b.

Use a hammer to tap the retaining pin into the transmission
case.

CAUTION:

●

Drive retaining pin to 5

±

1 mm (0.20

±

0.04 in) over the

transmission case.

●

Do not reuse retaining pin.

8.

Install terminal cord assembly in transmission case.

CAUTION:

Apply petroleum jelly to O-ring.

SCIA5715E

SCIA5297E

SCIA2427E

SCIA2428E

AT-378

ASSEMBLY

9.

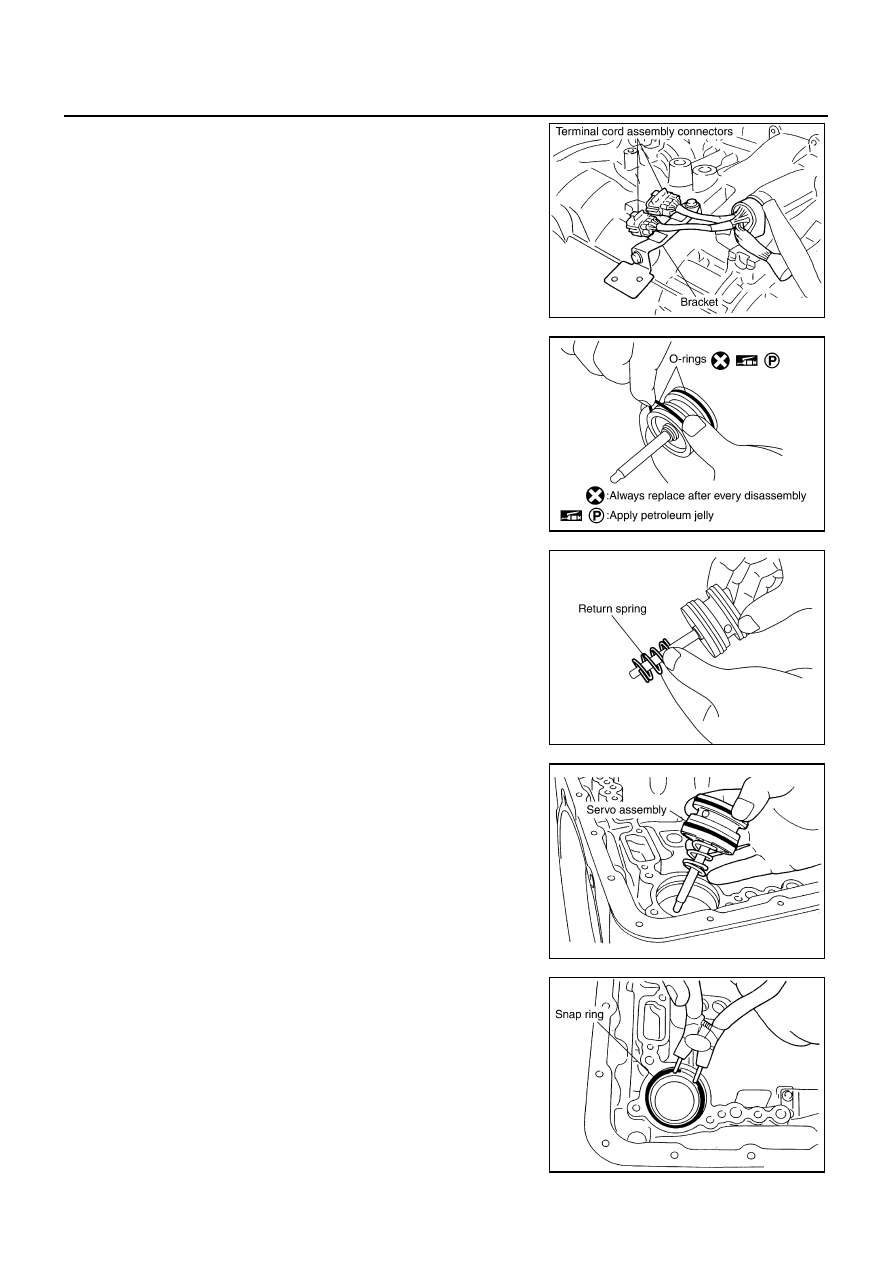

Install terminal cord assembly connectors in bracket.

10. Install O-rings in servo assembly.

CAUTION:

Do not reuse O-rings.
Apply petroleum jelly to O-rings.

11. Install return spring in servo assembly.

12. Install servo assembly in transmission case.

13. Using a pair of snap ring pliers, install snap ring in transmission

case.

SCIA2326E

SCIA5719E

SCIA5717E

SCIA5679E

SCIA2333E

ASSEMBLY

AT-379

D

E

F

G

H

I

J

K

L

M

A

B

AT

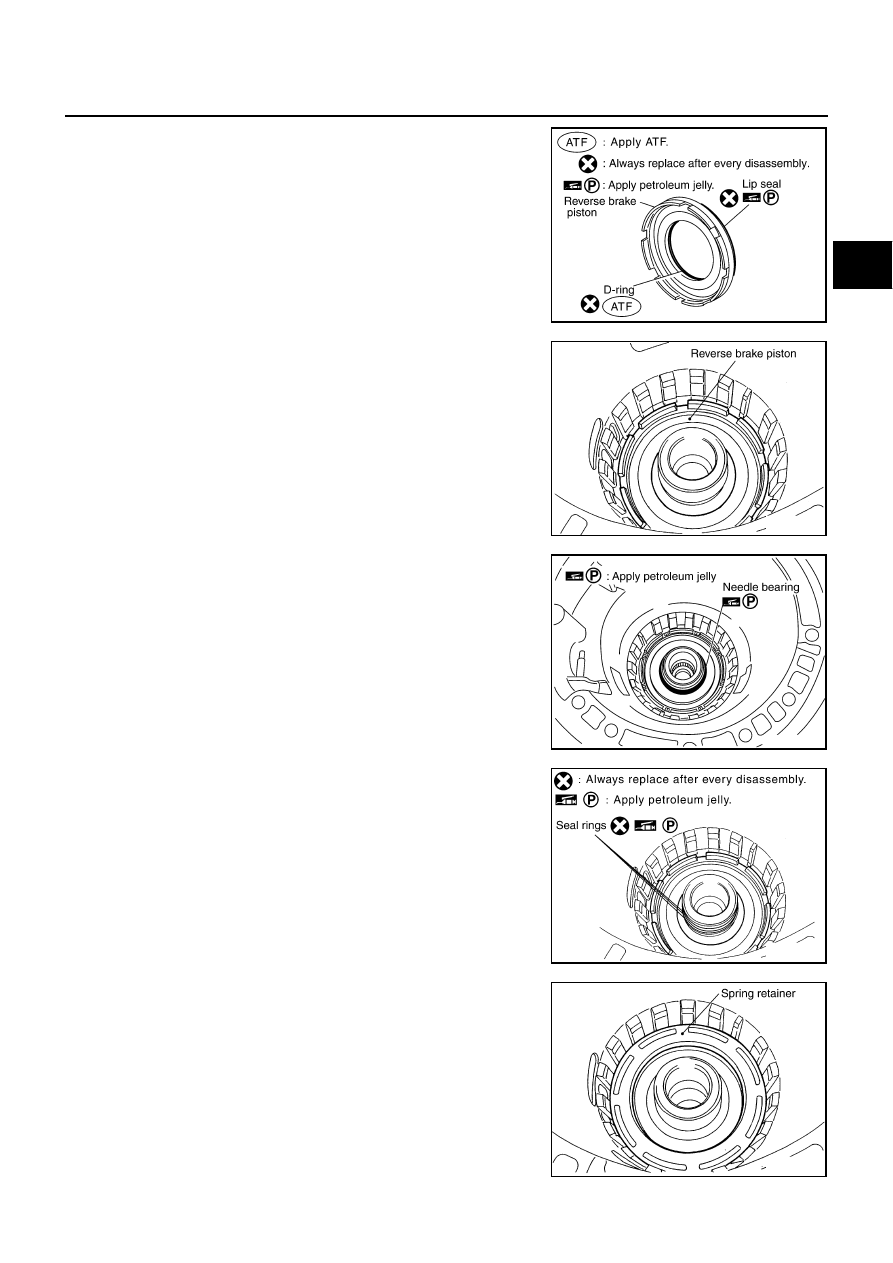

14. Install lip seal and D-ring in reverse brake piston.

CAUTION:

●

Do not reuse lip seal and D-ring.

●

Apply petroleum jelly to lip seal.

●

Apply ATF to D-ring.

15. Install reverse brake piston in transmission case.

16. Install needle bearing in transmission case.

CAUTION:

Apply petroleum jelly to needle bearing.

17. Install seal rings in drum support.

CAUTION:

●

Do not reuse seal rings.

●

Apply petroleum jelly to seal rings.

18. Install spring retainer and return spring in transmission case.

SCIA2795E

SCIA2325E

SCIA2796E

SCIA3333E

SCIA2324E

AT-380

ASSEMBLY

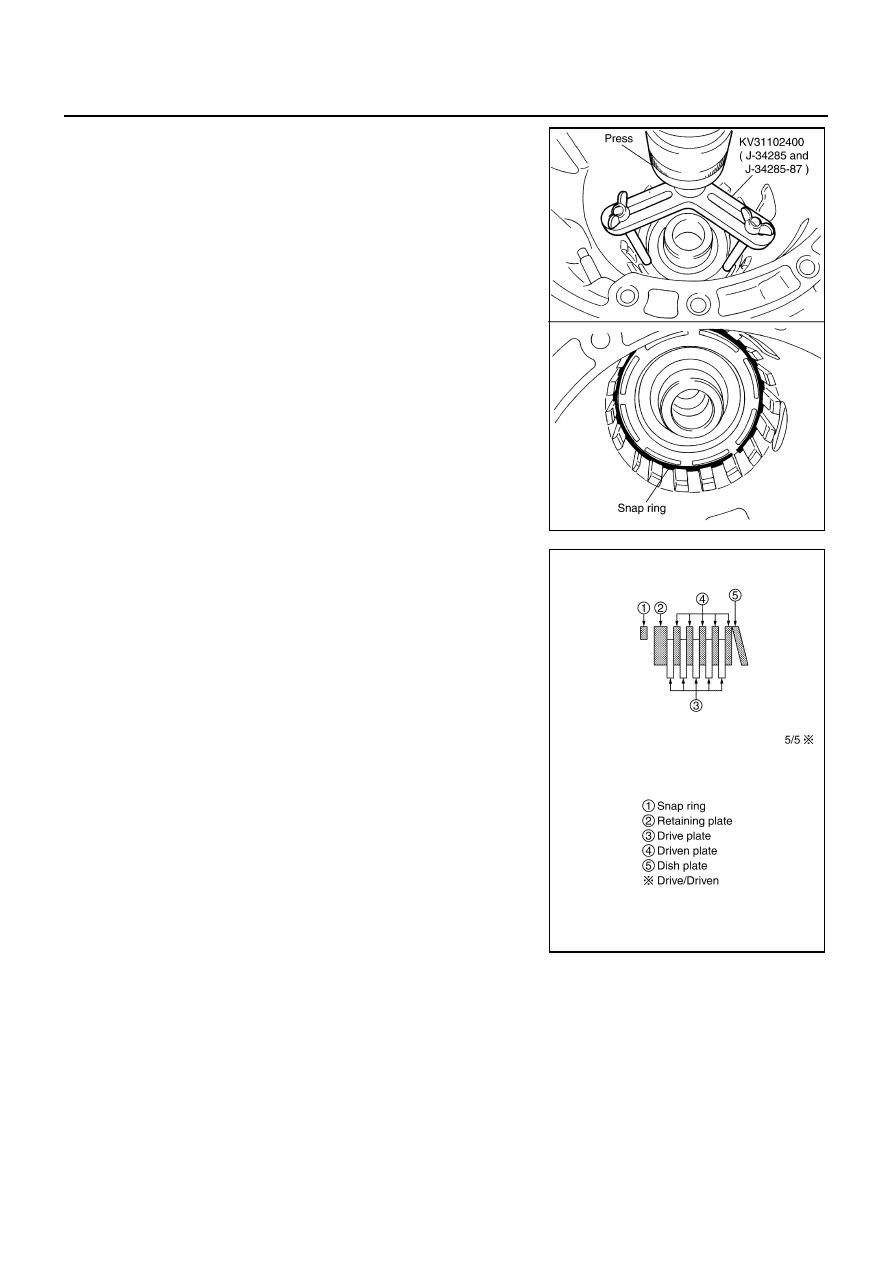

19. Set the SST on spring retainer and install snap ring (fixing spring

retainer) in transmission case while compressing return spring.

CAUTION:

Securely assemble them using a flat-bladed screwdriver so
that snap ring tension is slightly weak.

20. Install reverse brake drive plates, driven plates and dish plate in

transmission case.

CAUTION:

Take care with order of plates.

SCIA5877E

SCIA5731E
