CHASSIS AND BODY MAINTENANCE

MA-21

C

D

E

F

G

H

I

J

K

M

A

B

MA

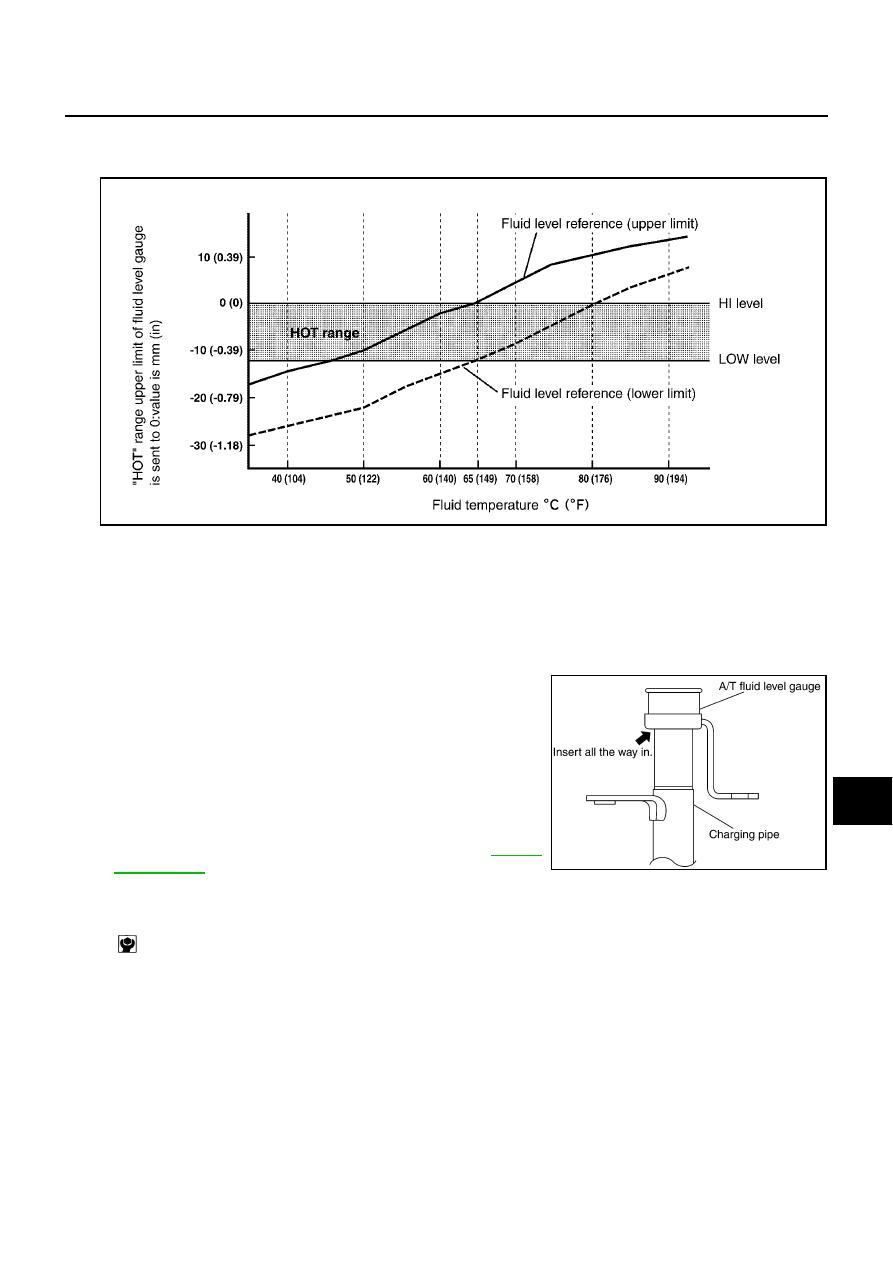

NOTE:
Fluid level will be greatly affected by temperature as shown in figure. Therefore, be certain to per-
form operation while checking data with CONSULT-II.

a.

Connect CONSULT-II to data link connector.

b.

Select “MAIN SIGNALS” in “DATA MONITOR” mode for “A/T” with CONSULT-II.

c.

Read out the value of “ATF TEMP 1”.

7.

Re-check fluid level at fluid temperatures of approximately 65

°

C (149

°

F) using “HOT” range on A/T fluid

level gauge.

CAUTION:

●

When wiping away the A/T fluid level gauge, always use lint-free paper, not a cloth one.

●

To check fluid level, insert the A/T fluid level gauge until
the cap contacts the end of the charging pipe, with the
gauge reversed from the normal attachment conditions
as shown.

8.

Check fluid condition.

●

If fluid is very dark or smells burned, refer to check operation
of A/T. Flush cooling system after repair of A/T.

●

If A/T fluid contains frictional material (clutches, bands, etc.),
replace radiator and flush cooler line using cleaning solvent
and compressed air after repair of A/T. Refer to

CO-12,

"RADIATOR"

 .

9.

Install the removed A/T fluid level gauge in the fluid charging pipe.

Changing A/T Fluid

ELS0001H

1.

Warm up A/T fluid.

2.

Stop engine.

3.

Remove the tightening bolt for A/T fluid level gauge.

4.

Drain A/T fluid from drain plug and refill with new A/T fluid. Always refill same volume with drained fluid.

●

To replace the A/T fluid, pour in new fluid at the charging pipe with the engine idling and at the same
time drain the old fluid from the radiator cooler hose return side.

●

When the color of the fluid coming out is about the same as the color of the new fluid, the replacement
is complete. The amount of new A/T fluid to use should be 30 to 50% of the stipulated amount.

Level gauge bolt:

: 4.4 - 5.8 N·m (0.45 - 0.59 kg-m, 39 - 51 in-lb)

SLIA0016E

SCIA1684E

MA-22

CHASSIS AND BODY MAINTENANCE

CAUTION:

●

Use only Nissan Genuine ATF Matic Fluid J. Do not mix with other fluid.

●

Using automatic transmission fluid other than Nissan Genuine ATF Matic Fluid J will cause
deterioration in driveability and automatic transmission durability, and may damage the auto-
matic transmission, which is not covered by the warranty.

●

When filling A/T fluid, take care not to scatter heat generating parts such as exhaust.

5.

Run engine at idle speed for 5 minutes.

6.

Check fluid level and condition. Refer to

MA-20, "Checking A/T Fluid"

 . If fluid is still dirty, repeat step 2.

through 5.

7.

Install the removed A/T fluid level gauge in the fluid charging pipe.

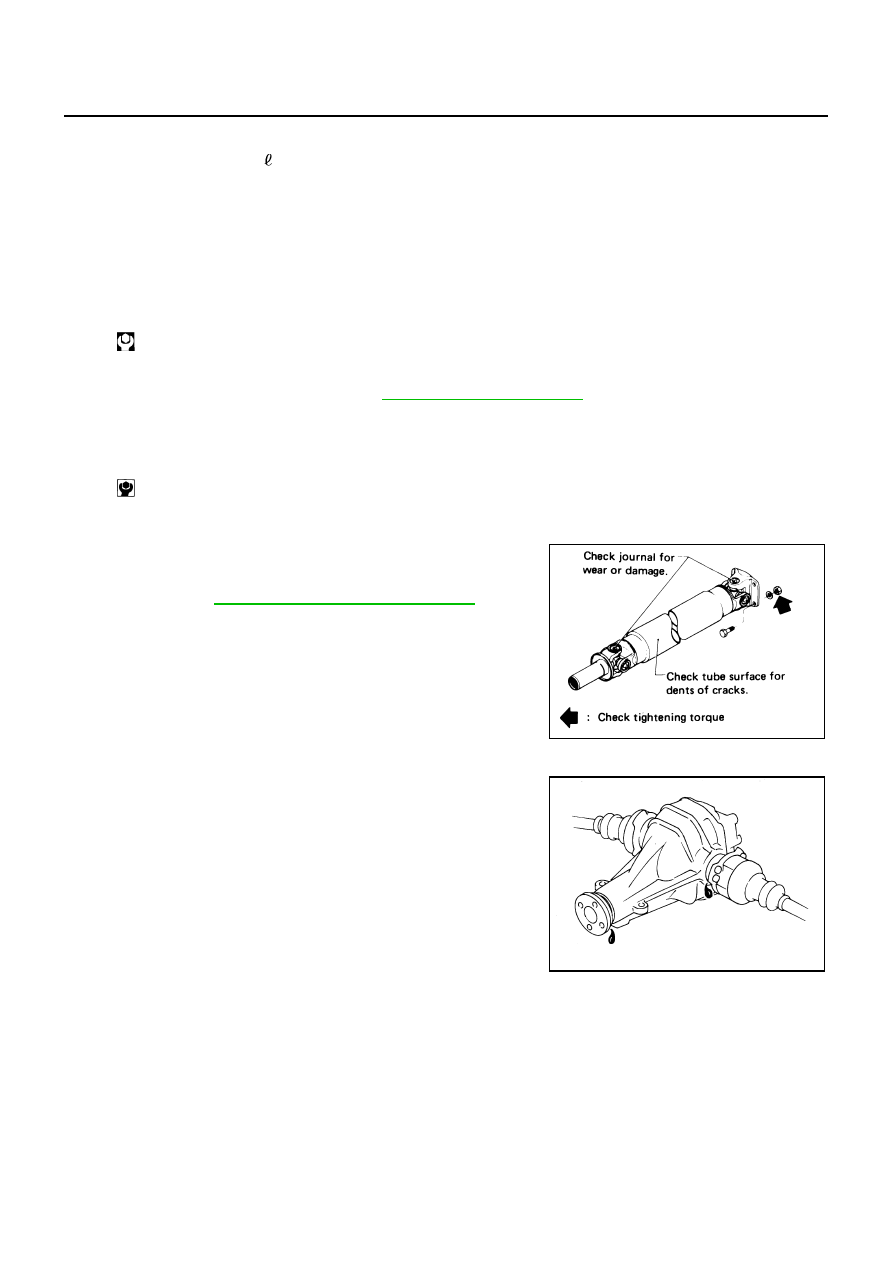

Checking Propeller Shaft

ELS000K6

Check propeller shaft for damage, looseness or grease leakage.

Checking Differential Gear Oil

ELS000K7

1.

Check for oil leakage.

A/T fluid: Nissan Matic Fluid J

Fluid capacity: 10.3  (10-7/8 US qt, 9-1/8 lmp qt)

Drain plug:

: 29 - 39 N·m (3.0 - 4.0 kg-m, 22 - 29 ft-lb)

Level gauge bolt:

: 4.4 - 5.8 N·m (0.45 - 0.59 kg-m, 39 - 51 in-lb)

Tightening torque:

Refer to

PR-3, "REAR PROPELLER SHAFT"

SMA118A

SMA012C

CHASSIS AND BODY MAINTENANCE

MA-23

C

D

E

F

G

H

I

J

K

M

A

B

MA

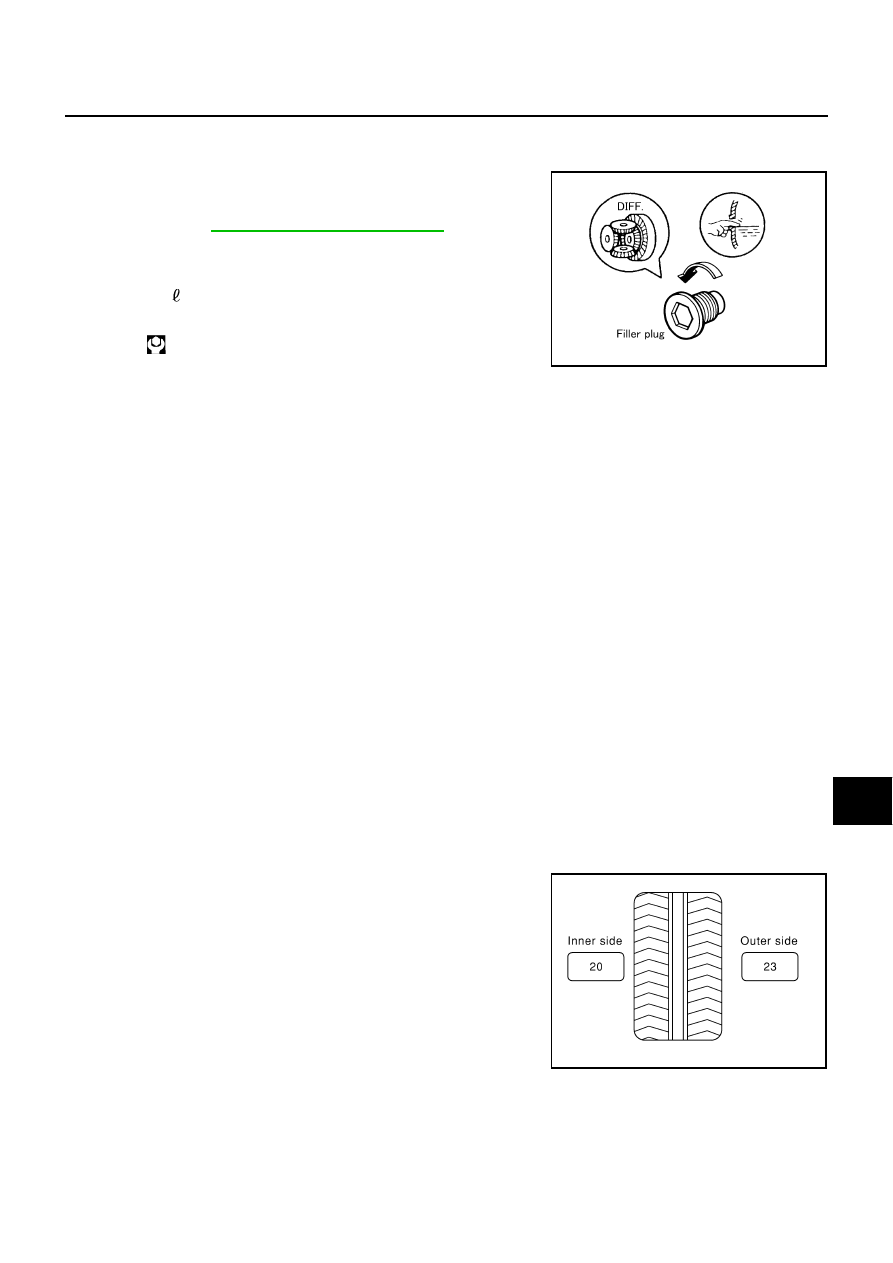

Changing Differential Gear Oil

ELS000K8

1.

Drain oil from drain plug and refill with new gear oil.

2.

Check oil level.

CAUTION:

Gaskets are not reusable. Never reuse them.

Balancing Wheels (Bonding Weight Type)

ELS0001I

REMOVAL

1.

Remove inner and outer balance weights from the road wheel.

CAUTION:

Be careful not to scratch the road wheel during removal.

2.

Using releasing agent, remove double-faced adhesive tape from the road wheel.

CAUTION:

●

Be careful not to scratch the road wheel during removal.

●

After removing double-faced adhesive tape, wipe clean traces of releasing agent from the road
wheel.

WHEEL BALANCE ADJUSTMENT

●

If a tire balance machine has adhesion balance weight mode settings and drive-in weight mode setting,
select and adjust a drive-in weight mode suitable for road wheels.

1.

Set road wheel on wheel balancer using the center hole as a guide. Start the tire balance machine.

2.

When inner and outer unbalance values are shown on the wheel balancer indicator, multiply outer unbal-
ance value by 5/3 to determine balance weight that should be used. Select the outer balance weight with
a value closest to the calculated value above and install it to the designated outer position of, or at the
designated angle in relation to the road wheel.

CAUTION:

●

Do not install the inner balance weight before installing the outer balance weight.

●

Before installing the balance weight, be sure to clean the
mating surface of the road wheel.

Indicated unbalance value

×

 5/3 = balance weight to be installed

Calculation example:
23 g (0.81 oz)

×

 5/3 = 38.33 g (1.35 oz) = 40 g (1.41 oz) balance

weight (closer to calculated balance weight value)
Note that balance weight value must be closer to the calculated
balance weight value.
Example:
37.4 = 35 g (1.23 oz)
37.5 = 40 g (1.41 oz)

Oil grade and Viscosity:

Refer to

MA-11, "Fluids and Lubricants"

Capacity:

R200

1.4  (3 US pt, 2 - 1/2 lmp pt)

Drain plug:

: 30 - 39 N·m (3.1 - 3.9 kg-m, 23 - 28 ft-lb)

Filler plug:

30 - 39 N·m (3.1 - 3.9 kg-m, 23 - 28 ft-lb)

SDIA1151E

SMA054D

MA-24

CHASSIS AND BODY MAINTENANCE

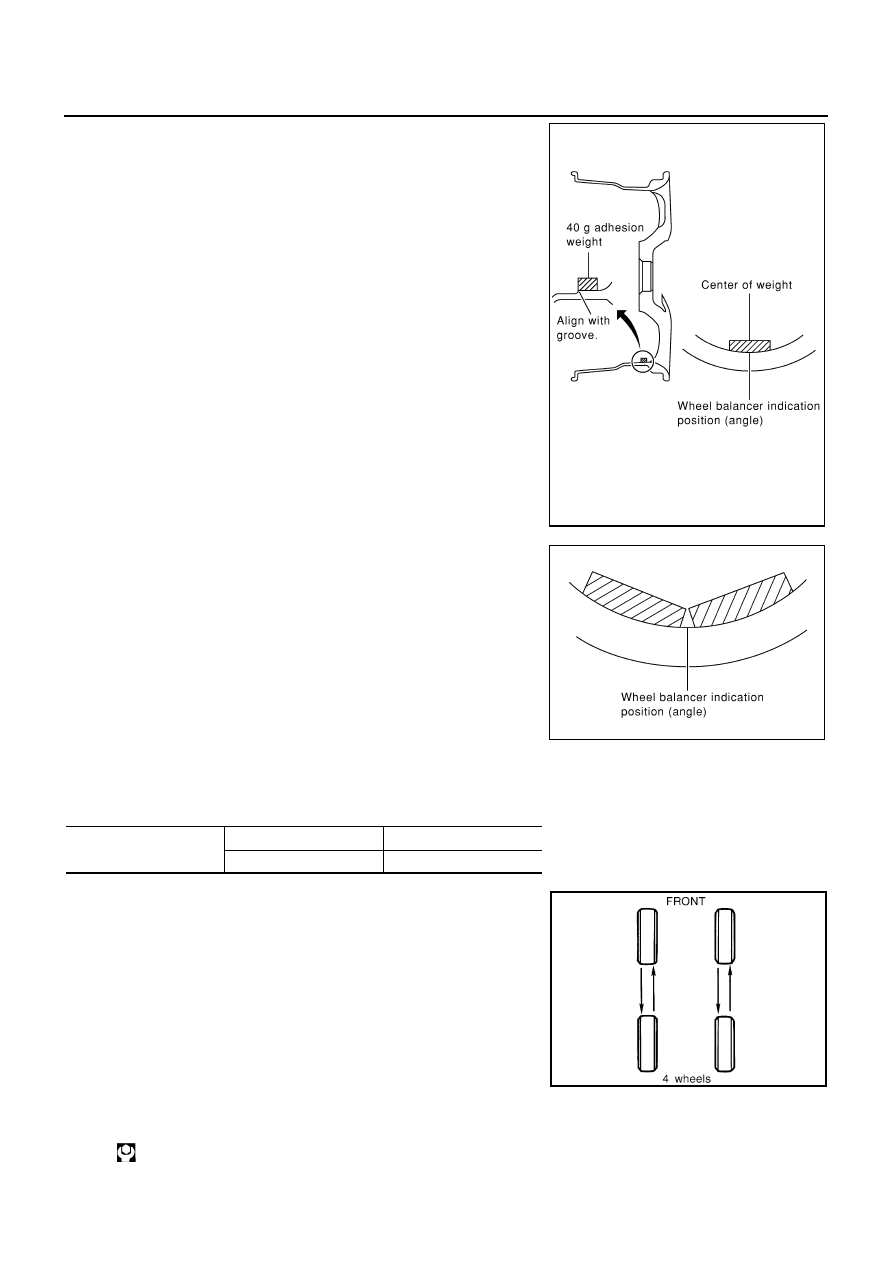

a.

Install balance weight in the position shown in the figure at left.

b.

When installing balance weight to road wheels, set it into the
grooved area on the inner wall of the road wheel as shown in the
figure so that the balance weight center is aligned with the wheel
balancer indication position (angle).

CAUTION:

●

Always use genuine Nissan adhesion balance weights.

●

Balance weights are unreusable; always replace with new
ones.

●

Do not install more than three sheets of balance weight.

c.

If calculated balance weight value exceeds 50 g (1.76 oz), install
two balance weight sheets in line with each other (as shown in
the figure).

CAUTION:

Do not install one balance weight sheet on top of another.

3.

Start wheel balancer again.

4.

Install drive-in balance weight on inner side of road wheel in the
wheel balancer indication position (angle).

CAUTION:

Do not install more than two balance weights.

5.

Start wheel balancer. Make sure that inner and outer residual
unbalance values are 10 g (0.35 oz) each or below.

●

If either residual unbalance value exceeds 10 g (0.35 oz), repeat installation procedures.

Wheel balance (Maximum allowable unbalance):

Tire Rotation

ELS0001J

Do not include the T-type spare tire when rotating the tires.

SMA055D

Maximum allowable
unbalance

Dynamic (At rim flange)

10 g (0.35 oz) (one side)

Static

20 g (0.71 oz)

SMA056D

SMA829C

Wheel nuts

: 98 - 118 N·m (10.0 - 12.0 kg-m, 72 - 87 ft-lb)
