REVERSE INTERLOCK DOOR MIRROR SYSTEM

GW-103

C

D

E

F

G

H

J

K

L

M

A

B

GW

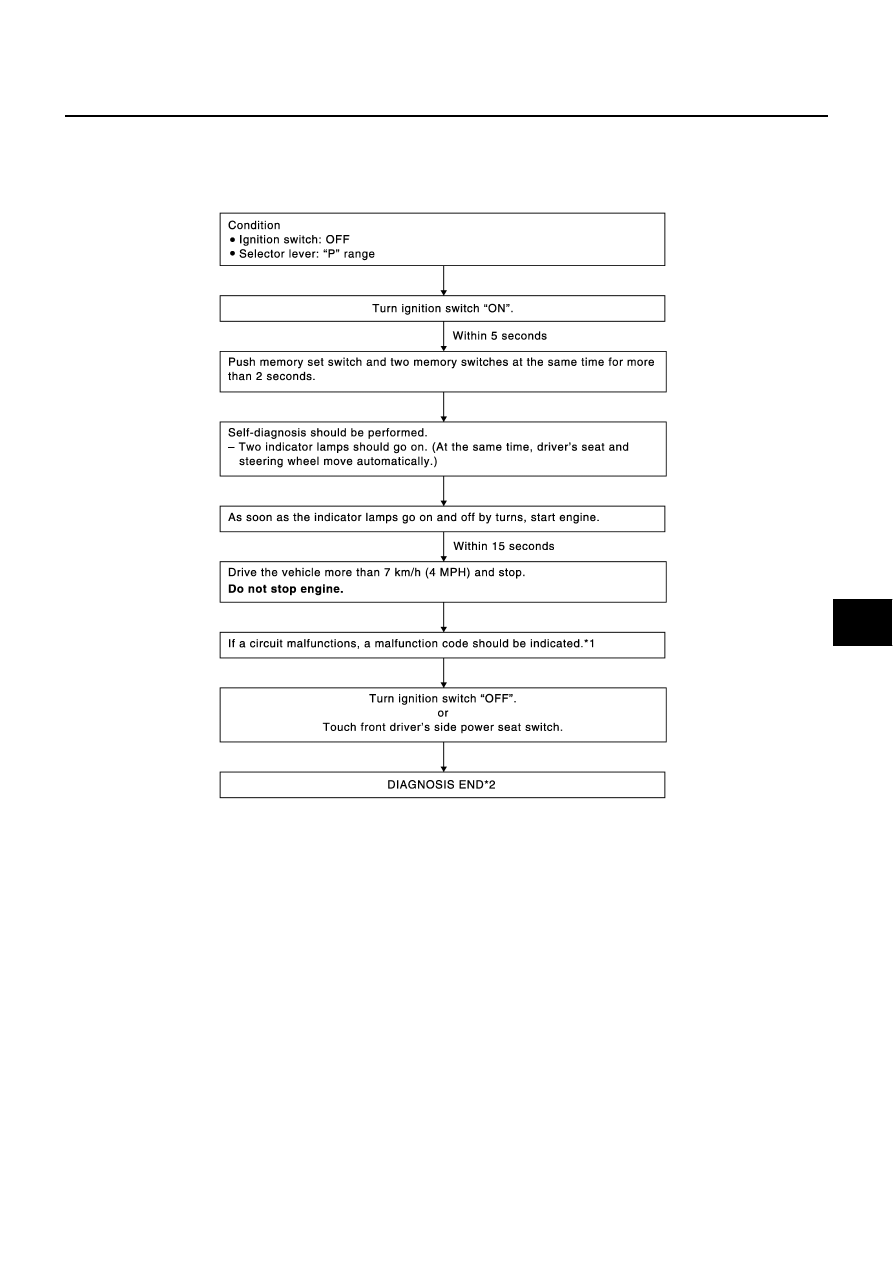

ON BOARD DIAGNOSIS FOR AUTOMATIC DRIVE POSITIONER

●

Check the operations of the auto drive positioner system.

*1:If no malfunction is indicated, On board Diagnosis will end after the vehicle speed sensor diagnosis is
performed.
*2:Diagnosis ends after self–diagnostic results have indicated for 10 minutes if left unattended.

PIIA4472E

GW-104

REVERSE INTERLOCK DOOR MIRROR SYSTEM

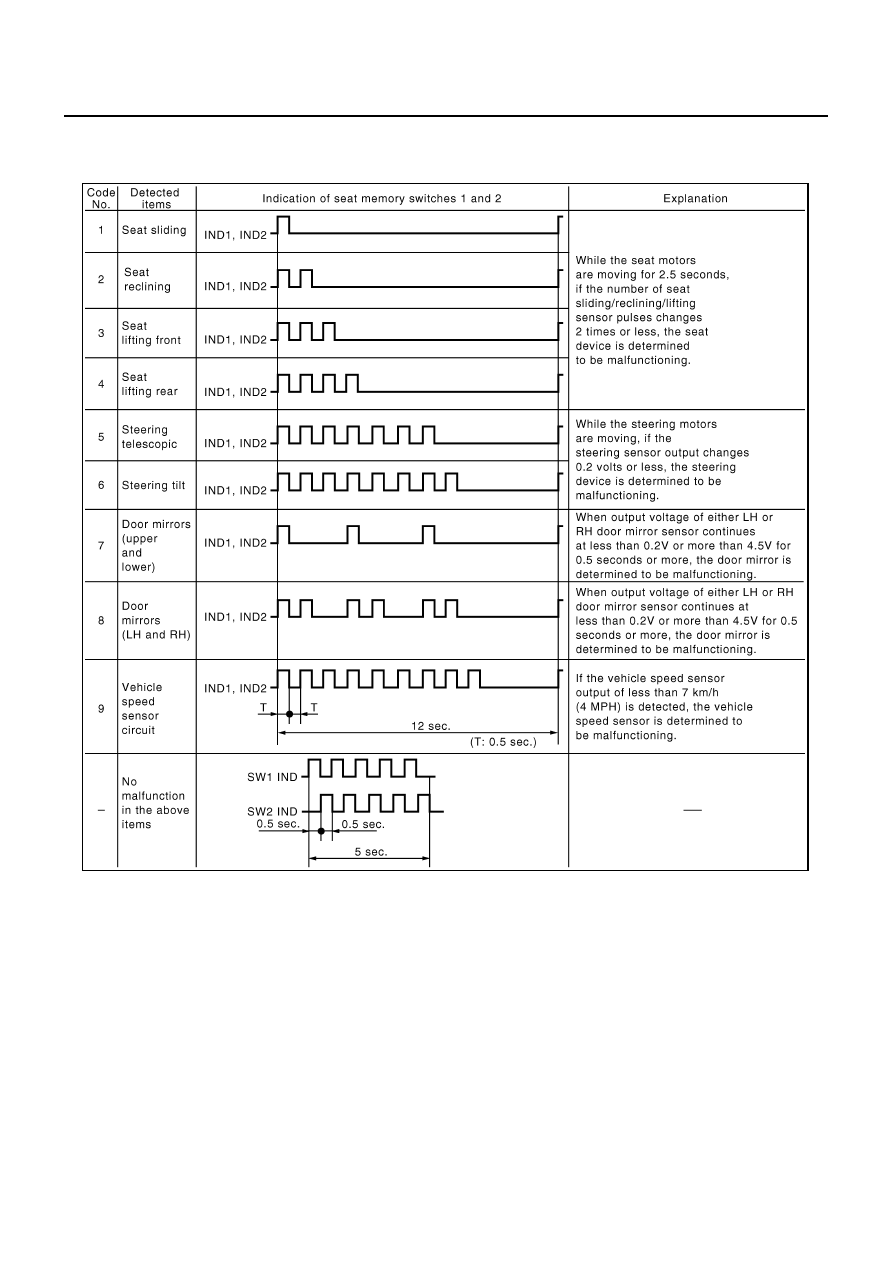

Diagnosis Result Display

●

The malfunctioning items are indicated by how many times LEDs on the seat memory switches 1 and 2
flash simultaneously.

●

If the vehicle speed is less than 7 km/h (4 MPH) for 15 seconds after the diagnosis for the seat and steer-
ing wheel systems were completed, the vehicle speed signal is judged malfunctioning.

●

If LH door mirror is malfunctioning, only indicator lamp on the memory switch 1 flashes, and if RH door
mirror is malfunctioning, only indicator lamp on the memory switch 2 flashes.

●

When all the diagnosis are finished normally, the indicator lamps on the memory switches 1 and 2 go off
after the vehicle speed signal diagnosis.

●

If there are multiple malfunctioning parts, the lamps indicate them in sequence from the smallest diagno-
sis trouble code.

●

The diagnosis results repeat until the diagnosis mode is cancelled.

PIIA0190E

REVERSE INTERLOCK DOOR MIRROR SYSTEM

GW-105

C

D

E

F

G

H

J

K

L

M

A

B

GW

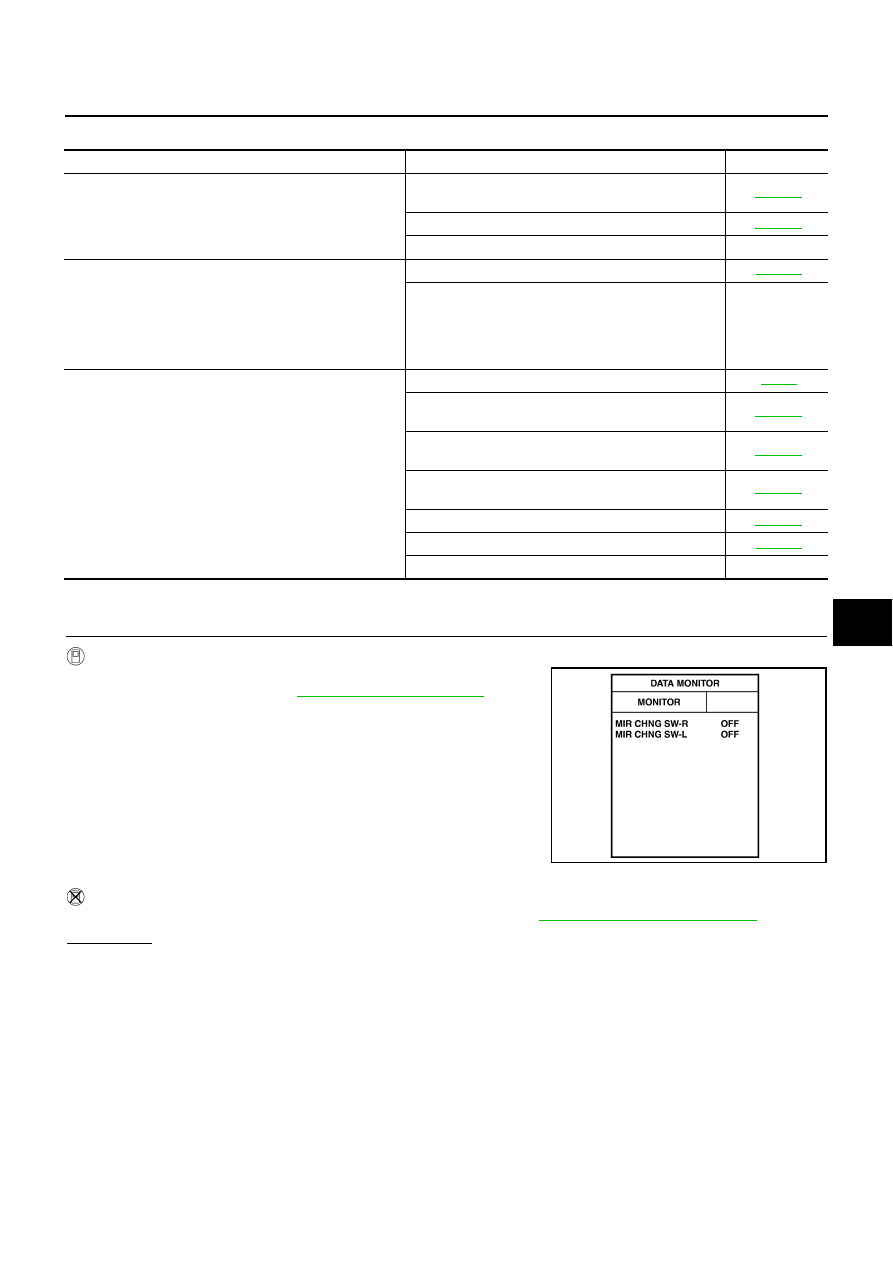

Symptom Chart

EIS0011H

Door Mirror Remote Control Switch (Changeover switch) Circuit Inspection

EIS0011I

1.

FUNCTION INSPECTION

With CONSULT–II

Check the operation on “MIR CHNG SW-R ” or “MIR CHNG SW-L ”
in the DATA MONITOR. Refer to

GW-95, "DATA MONITOR"

 .

Without CONSULT–II

Carry out the switch monitor in the self-diagnostic function. Refer to

GW-101, "SWITCH MONITOR"

 .

OK or NG?

OK

>> Door mirror remote control switch (changeover switch) circuit is OK.

NG

>> GO TO 2.

Symptom

Diagnosis / Service procedure

Reference page

Reverse interlock door mirror system does not operate at
all.

1. Door mirror remote control switch (changeover
switch) circuit inspection.

GW-105

2. Back-up input signal circuit inspection in R position.

GW-107

3. Replace BCM.

—

●

During the reverse interlock door mirror system opera-
tion, either LH or RH door mirror face does not repro-
duce the stored angle.

●

After the reverse interlock door mirror system operation,
the door mirror face returns to wrong position (not to the
original position).

1. Mirror sensors circuit inspection.

GW-111

2. Carry out the communication inspection again.

—

The mirror face position with the reverse gear engaged
cannot be memorized.

1. Seat memory switch circuit inspection.

SE-76

2.  Door mirror remote control switch (changeover
switch) system inspection.

GW-105

3. Door mirror remote control switch (mirror switch)
system inspection.

GW-108

4. Back-up input signal control inspection R position
inspection.

GW-107

5. Mirror motors circuit inspection.

GW-109

6. Mirror sensors circuit inspection.

GW-111

7. Replace BCM.

—

PIIB0343E

GW-106

REVERSE INTERLOCK DOOR MIRROR SYSTEM

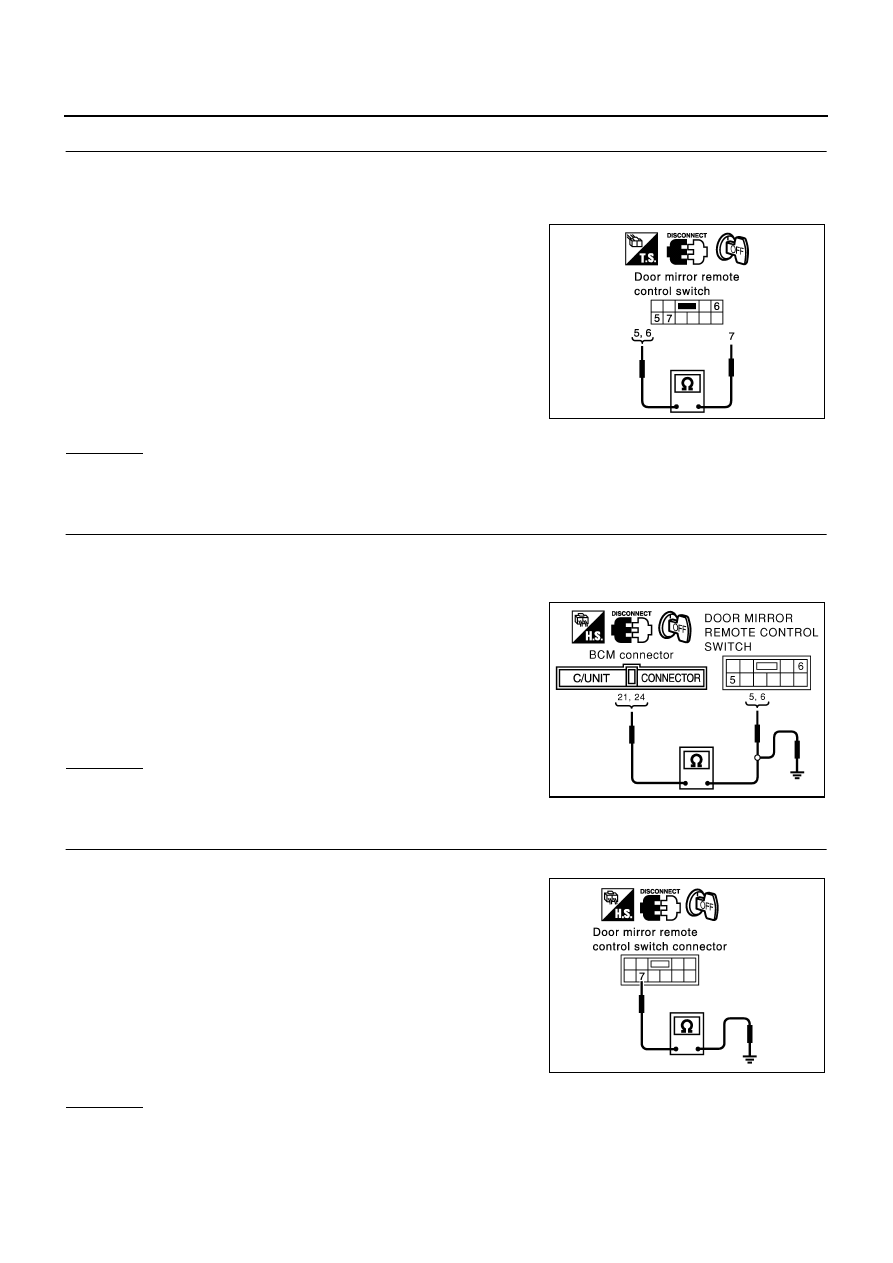

2.

DOOR MIRROR REMOTE CONTROL SWITCH (CHANGEOVER SWITCH) INSPECTION

1.

Turn ignition switch OFF.

2.

Disconnect door mirror remote control switch connector.

3.

Check continuity between door mirror remote control switch terminal 5 (RH), 6 (LH) and 7.

OK or NG?

OK

>> GO TO 3.

NG

>> Replace the door mirror remote control switch.

3.

HARNESS CONTINUITY INSPECTION

1.

Disconnect BCM connector.

2.

Check continuity between BCM connector M4 terminals 21, 24 and door mirror remote control switch con-
nector M19 terminals 5, 6.

3.

Check continuity between BCM connector M4 terminals 21, 24
and ground.

OK or NG?

OK

>> GO TO 4.

NG

>> Repair or replace harness.

4.

GROUND CIRCUIT INSPECTION OF DOOR MIRROR REMOTE CONTROL SWITCH

Check continuity between the door mirror remote control switch connector M19 terminal 7 and ground.

OK or NG?

OK

>> Check harness connection.

NG

>> Repair or replace harness.

Changeover switch RIGHT position

5 – 7

:Continuity should exist.

Changeover switch LEFT position

6 – 7

:Continuity should exist.

PIIA2907E

21 (SB) – 5 (SB)

:Continuity should exist.

24 (BR/Y) – 6 (BR/Y)

:Continuity should exist.

21 (SB) – Ground

:Continuity should not exist.

24 (BR/Y) – Ground

:Continuity should not exist.

PIIA0194E

7 (B) – Ground

:Continuity should exist.

PIIA3534E
