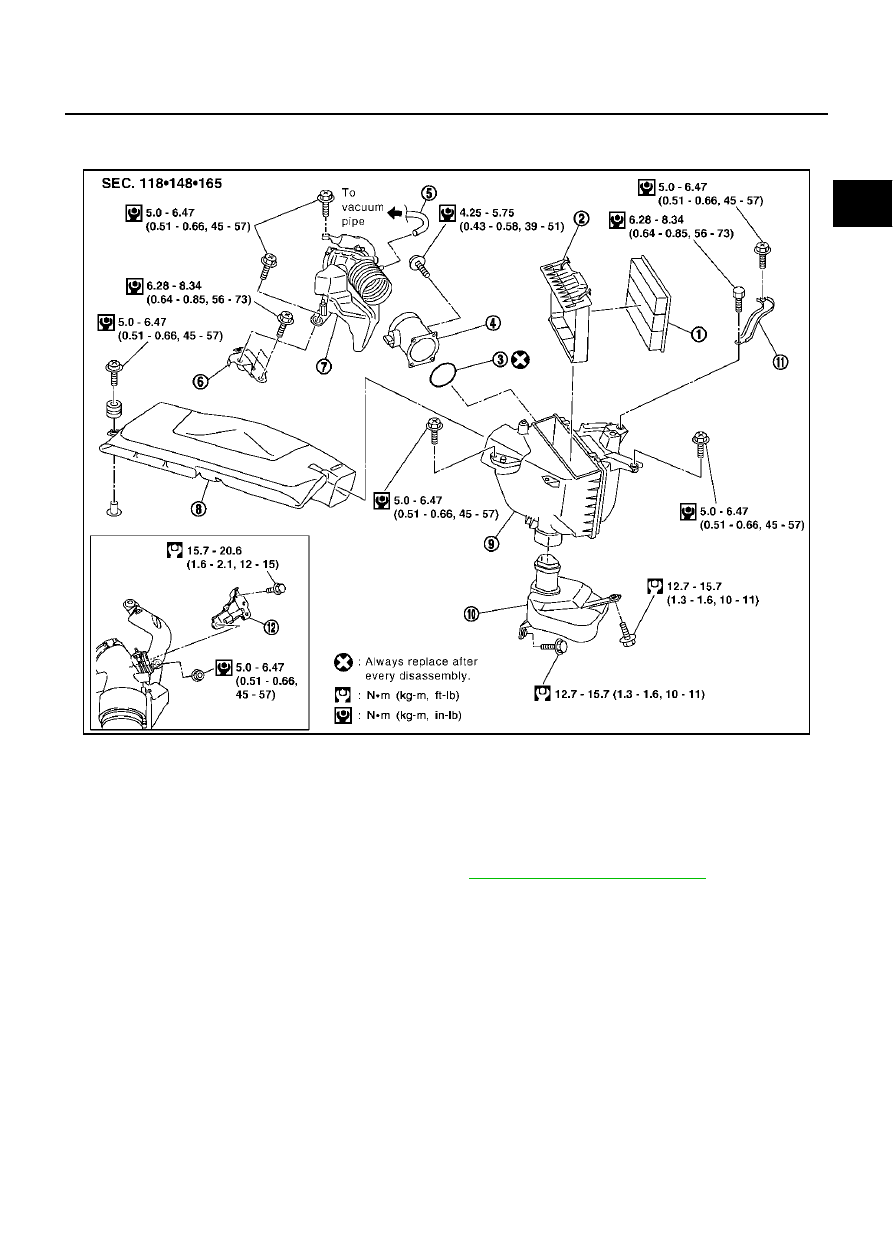

AIR CLEANER AND AIR DUCT EM-15 C D E F G H I J K L M A EM AIR CLEANER AND AIR DUCT PFP:16500 Removal and Installation EBS001JW REMOVAL 1. Remove engine cover and air cleaner cover. Refer to EM-11, "Removal and Installation" . 2. Remove harness connector from mass air flow sensor. 3. Remove air duct (inlet), air cleaner case/mass air flow sensor assembly and air duct/resonator assembly ● Add marks as necessary for easier installation. 4. Remove mass air flow sensor from air cleaner case. CAUTION: Handle mass air flow sensor with following cares. ● Do not shock it. ● Do not disassemble it. ● Do not touch its sensor. 5. Remove resonator in fender lifting left fender protector. INSTALLATION Installation in the reverse order of removal paying attention to the following. ● Align marks. Attach each joint. Screw clamps firmly. SBIA0389E 1. Air cleaner filter 2. Holder 3. O-ring 4. Mass air flow sensor 5. Vacuum hose 6. Bracket 7. Air duct 8. Air duct (inlet) 9. Air cleaner case 10. Resonator 11. Bracket 12. Bracket |
