BODY REPAIR

BL-223

C

D

E

F

G

H

J

K

L

M

A

B

BL

1.

Radiator core support assembly

2.

Upper radiator core support

3.

Side radiator core support

4.

Lower radiator core support

5.

Hood lock stay

6.

Hoodledge assembly (RH&LH)

7.

Hoodledge reinforcement (RH&LH)

8.

Upper hoodledge (RH&LH)

9.

Lower front hoodledge (RH&LH)

10.

Rear hoodledge reinforcement (RH&LH)

11.

Upper dash crossmember assembly

12.

Upper dash assembly

13.

Side cowl top

14.

Lower dash

15.

Side dash (RH&LH)

16.

Front floor center

17.

Front floor

18.

Inner sill (RH&LH)

19.

Rear seat crossmember assembly

20.

Rear floor front

21.

Rear seat crossmember

22.

Rear floor belt anchor reinforcement

23.

Rear seat back support assembly

24.

Center rear crossmember

25.

Rear floor rear

26.

Muffler mounting bracket

27.

Rear floor side (RH&LH)

28.

Spare tire clamp bracket

29.

Front side member closing plate assembly (RH&LH)

30.

Front side member assembly (RH&LH)

31.

Front side member (RH&LH)

32.

Front side member outrigger assembly (RH&LH)

33.

Front side member patch (RH&LH)

34.

Front side member rear extension (RH&LH)

35.

Rear side member (RH&LH)

36.

Rear side member extension (RH&LH)

BL-224

BODY REPAIR

BODY COMPONENT PARTS

SIIA2375E

BODY REPAIR

BL-225

C

D

E

F

G

H

J

K

L

M

A

B

BL

1.

Hood

2.

Front fender (RH&LH)

3.

Front fender bracket (RH&LH)

4.

Side body assembly (RH&LH)

5.

Outer sill (RH&LH)

6.

Upper front pillar hinge brace assembly (RH&LH)

7.

Outer sill reinforcement (RH&LH)

8.

Center sill reinforcement (RH&LH)

9.

Upper inner front pillar assembly (RH&LH)

10.

Inner center pillar (RH&LH)

11.

Inner rear pillar (RH&LH)

12.

Outer rear wheelhouse (RH&LH)

13.

Outer rear wheelhouse brace (RH&LH)

14.

Outer rear wheelhouse reinforcement (RH&LH)

15.

Inner rear wheelhouse assembly (RH&LH)

16.

Seat back support (RH&LH)

17.

Side parcel shelf (RH&LH)

18.

Rear parcel shelf bracket (RH&LH)

19.

Parcel shelf with rear waist

20.

Roof

21.

Front roof rail

22.

Front roof bow

23.

Center roof bow No.1

24.

Rear roof bow

25.

Center roof bow No.2

26.

Rear roof rail

27.

Roof assembly

28.

Rear fender (LH)

29.

Rear fender (RH)

30.

Rear combination lamp base

31.

Fuel filler lid

32.

Rear panel assembly

33.

Front side member (RH&LH)

34.

Front door assembly (RH&LH)

35.

Outer front door panel (RH&LH)

36.

Rear door assembly (RH&LH)

37.

Outer rear door panel (RH&LH)

38.

Front bumper reinforcement

39.

Rear bumper reinforcement

BL-226

BODY REPAIR

Corrosion Protection

EIS000K4

DESCRIPTION

To provide improved corrosion prevention, the following anti-corrosive measures have been implemented in
NISSAN production plants. When repairing or replacing body panels, it is necessary to use the same anti-cor-
rosive measures.

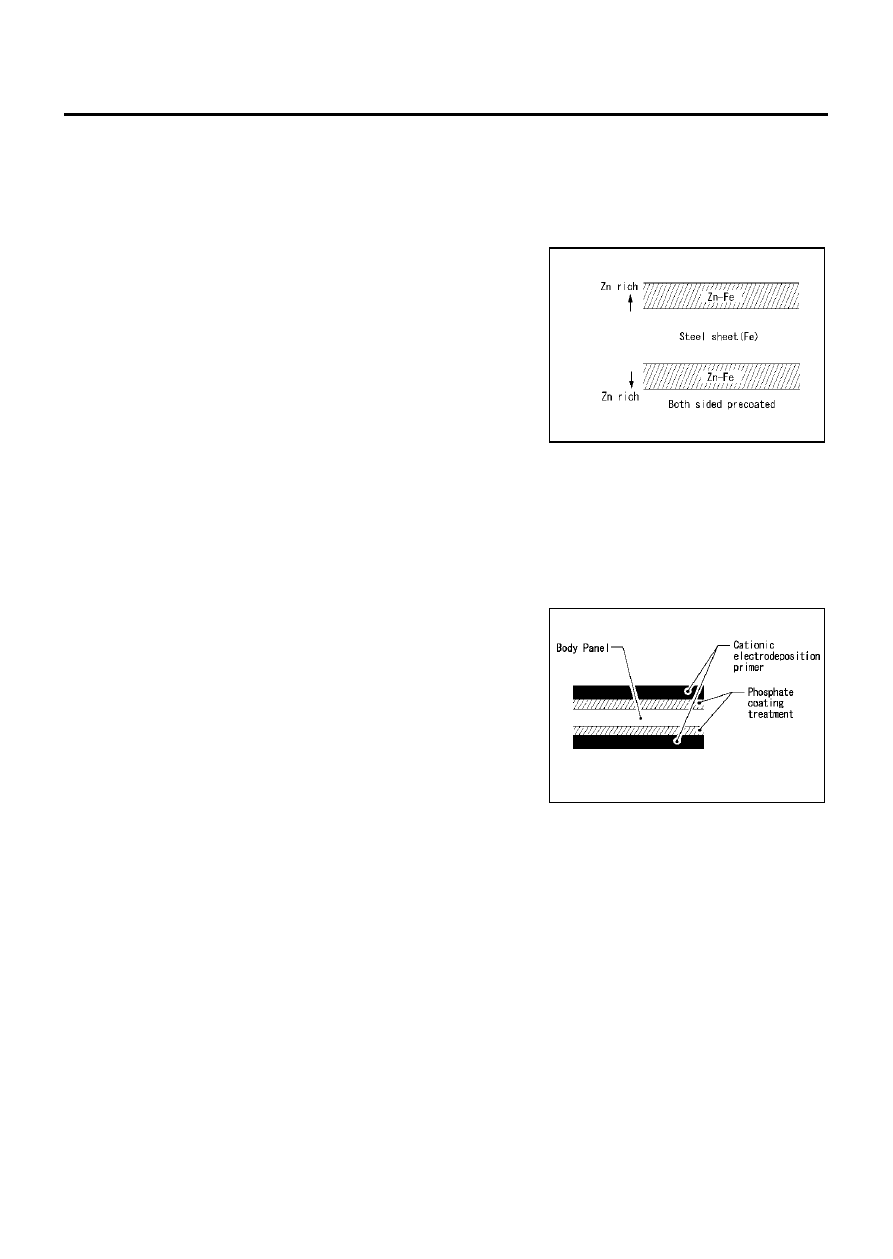

Anti-corrosive precoated steel (Galvannealed steel)

To improve repairability and corrosion resistance, a new type of anti-
corrosive precoated steel sheet has been adopted replacing conven-
tional zinc-coated steel sheet.
Galvannealed steel is electroplated and heated to form Zinc-iron
alloy, which provides excellent and long term corrosion resistance
with cationic electrodeposition primer.

Nissan Genuine Service Parts are fabricated from galvannealed steel. Therefore, it is recommended that
GENUINE NISSAN PARTS or equivalent be used for panel replacement to maintain the anti-corrosive perfor-
mance built into the vehicle at the factory.

Phosphate coating treatment and cationic electrodeposition primer

A phosphate coating treatment and a cationic electrodeposition primer, which provide excellent corrosion pro-
tection, are employed on all body components.

CAUTION:

Confine paint removal during welding operations to an absolute
minimum.

Nissan Genuine Service Parts are also treated in the same manner. Therefore, it is recommended that GENU-
INE NISSAN PARTS or equivalent be used for panel replacement to maintain anti-corrosive performance built
into the vehicle at the factory.

SIIA2294E

PIIA0095E
