TROUBLE DIAGNOSIS

ATC-117

C

D

E

F

G

H

I

K

L

M

A

B

ATC

3.

CHECK INTAKE SENSOR

Refer to

ATC-117, "Intake sensor"

 .

OK or NG

OK

>> 1. Replace auto amp.

2. Go to self-diagnosis

ATC-54, "FUNCTION CONFIRMATION PROCEDURE"

  and perform self-

diagnosis STEP-2. Confirm that code No. 20 is displayed.

NG

>> 1. Replace intake sensor.

2. Go to self-diagnosis

ATC-54, "FUNCTION CONFIRMATION PROCEDURE"

  and perform self-

diagnosis STEP-2. Confirm that code No. 20 is displayed.

4.

CHECK CIRCUIT CONTINUITY BETWEEN INTAKE SENSOR AND AUTO AMP.

1.

Turn ignition switch OFF.

2.

Disconnect auto amp. connector.

3.

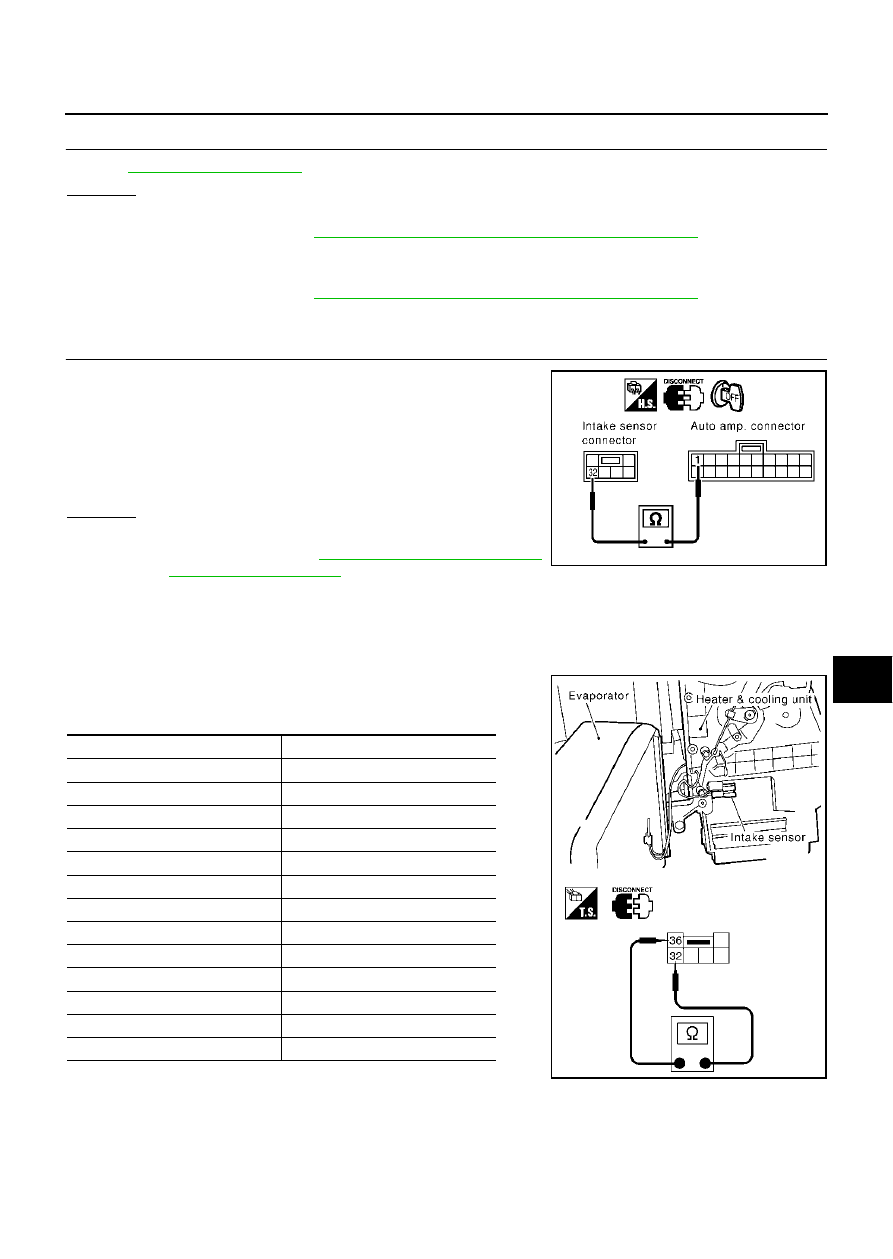

Check continuity between intake sensor harness connector M90
terminal 32 (G/OR) and auto amp. harness connector M119 ter-
minal 1 (G/OR).

OK or NG

OK

>> 1. Replace auto amp.

2. Go to self-diagnosis

ATC-54, "FUNCTION CONFIR-

MATION PROCEDURE"

  and perform self-diagnosis

STEP-2. Confirm that code No. 20 is displayed.

NG

>> Repair harness or connector.

COMPONENT INSPECTION
Intake sensor

After disconnecting intake sensor harness connector, measure resis-
tance between terminals 32 and 36 at sensor harness side, using the
table below.

If NG, replace intake sensor.

32 – 1

: Continuity should exist.

RJIA0260E

Temperature

°

C (

°

F)

Resistance k

Ω

−

15 (5)

12.34

−

10 (14)

9.62

−

5 (23)

7.56

0 (32)

6.00

5 (41)

4.80

10 (50)

3.87

15 (59)

3.15

20 (68)

2.57

25 (77)

2.12

30 (86)

1.76

35 (95)

1.47

40 (104)

1.23

45 (113)

1.04

RJIA1564E

ATC-118

TROUBLE DIAGNOSIS

Multiplex Communication Circuit

EJS0023R

DIAGNOSTIC PROCEDURE FOR MULTIPLEX COMMUNICATION CIRCUIT (FRONT CONTROL-
LER)

SYMPTOM:

●

A/C system does not come on.

●

A/C system cannot be controlled.

1.

CHECK FOR AUTO AMP. OUTPUT

1.

Turn ignition switch ON.

2.

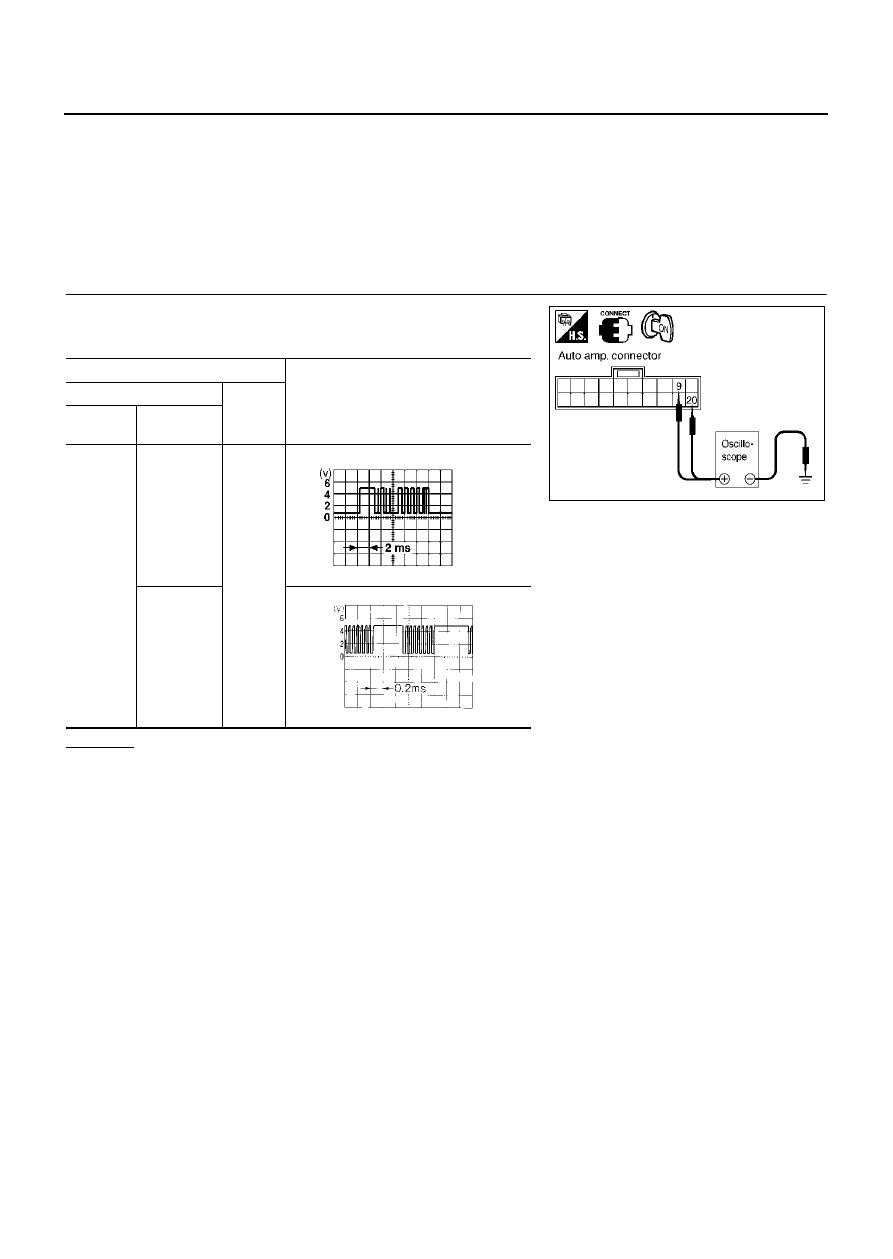

Confirm multiplex communication signal using an oscilloscope.

OK or NG

OK

>> GO TO 2

NG

>> Replace auto amp.

Terminals

Voltage

(+)

(-)

Auto amp.

connector

Terminal No.

(wire color)

M119

9 (W)

Ground

20 (B)

RJIA1559E

RJIA0212E

HAK0363D

TROUBLE DIAGNOSIS

ATC-119

C

D

E

F

G

H

I

K

L

M

A

B

ATC

2.

CHECK CIRCUIT CONTINUITY BETWEEN AV AND NAVI CONTROL UNIT (AV CONTROL UNIT) AND

AUTO AMP.

1.

Turn ignition switch OFF.

2.

Disconnect AV and NAVI control unit (AV control unit) and auto amp. connector.

3.

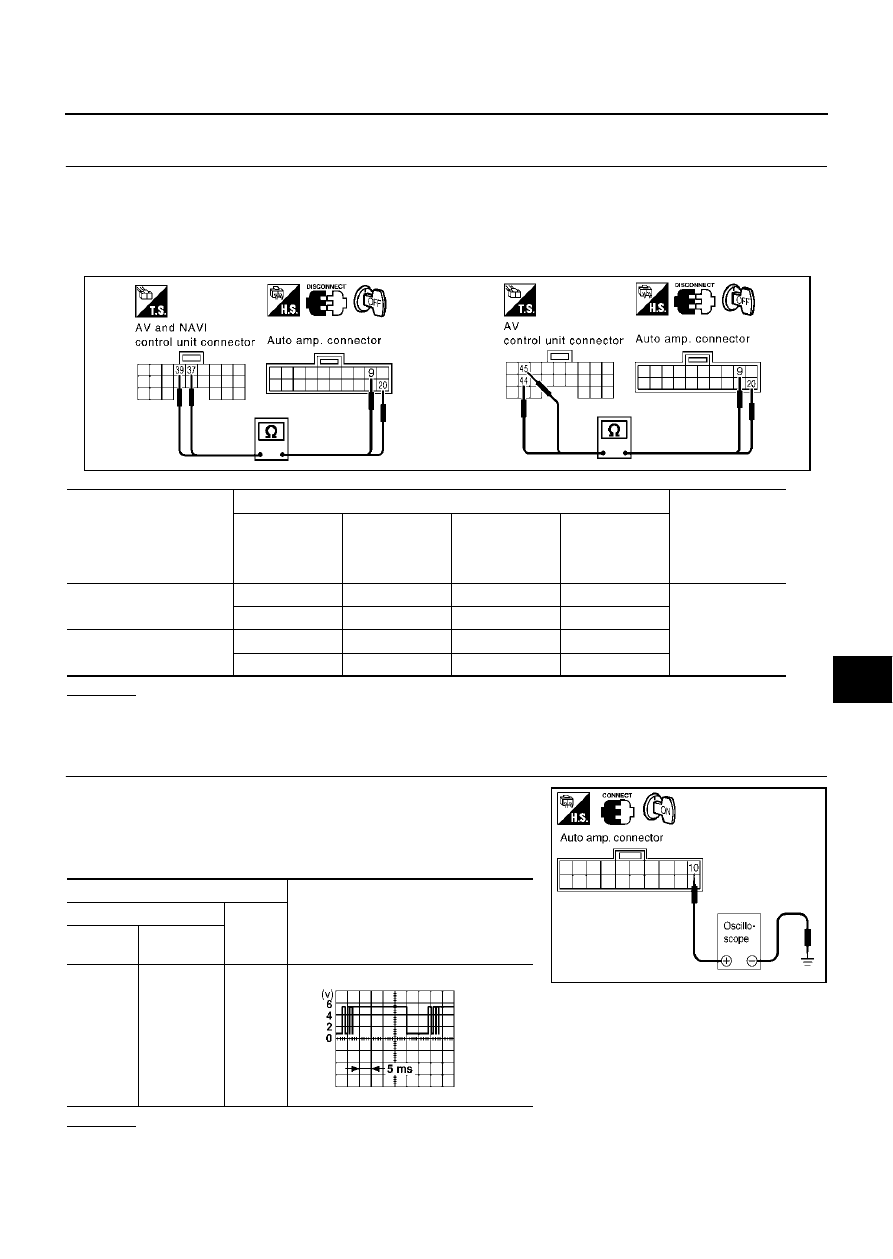

Check continuity between AV and NAVI control unit harness connector B29 terminals 37(W), 39(B) or AV
control unit harness connector M77 terminals 44 (W), 45 (B) and auto amp. harness connector M119 ter-
minals 9 (W), 20 (B).

OK or NG

OK

>> GO TO 3.

NG

>> Repair harness or connector.

3.

CHECK FOR AUTO AMP. INPUT

1.

Reconnect AV and NAVI control unit (AV control unit) and auto
amp. connector.

2.

Turn ignition switch ON.

3.

Confirm multiplex communication signal using an oscilloscope.

OK or NG

OK

>> INSPECTION END

NG

>> GO TO 4.

Terminals

Continuity

AV control unit or

AV and NAVI

control unit con-

nector

Terminal No.

(Wire color)

Auto amp. con-

nector

Terminal No.

(Wire color)

AV control unit

M77

44 (W)

M119

9 (W)

Yes

M77

45 (B)

M119

20 (B)

AV and NAVI control unit

B29

37 (W)

M119

9 (W)

B29

39 (B)

M119

20 (B)

RJIA1312E

Terminals

Voltage

(+)

(-)

Auto amp.

connector

Terminal No.

(wire color)

M119

10 (R)

Ground

RJIA1560E

RJIA0213E

ATC-120

TROUBLE DIAGNOSIS

4.

CHECK CIRCUIT CONTINUITY BETWEEN AV AND NAVI CONTROL UNIT (AV CONTROL UNIT) AND

AUTO AMP.

1.

Turn ignition switch OFF.

2.

Disconnect AV and NAVI control unit (AV control unit) connector and auto amp. connector.

3.

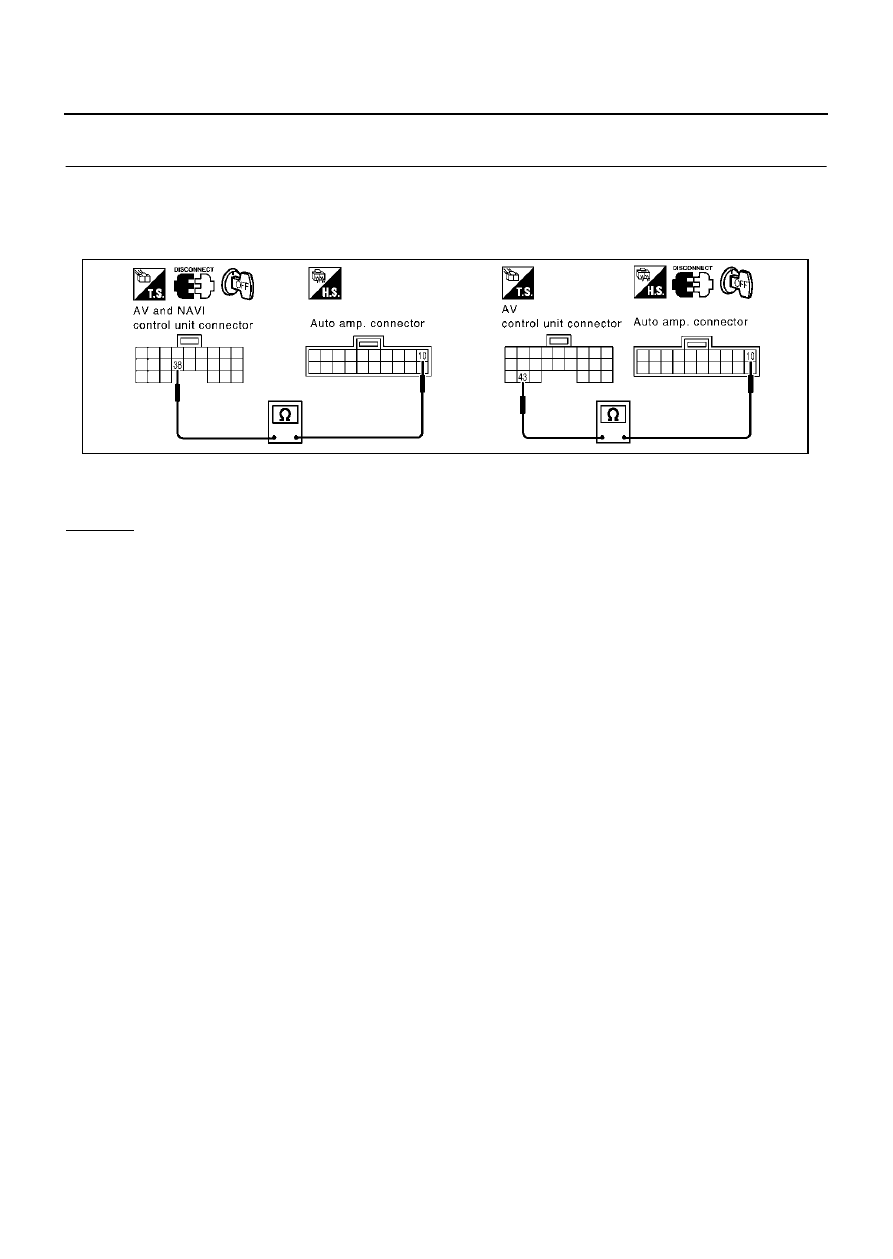

Check continuity between AV and NAVI control unit harness connector B29 terminal 38 (R) or AV control
