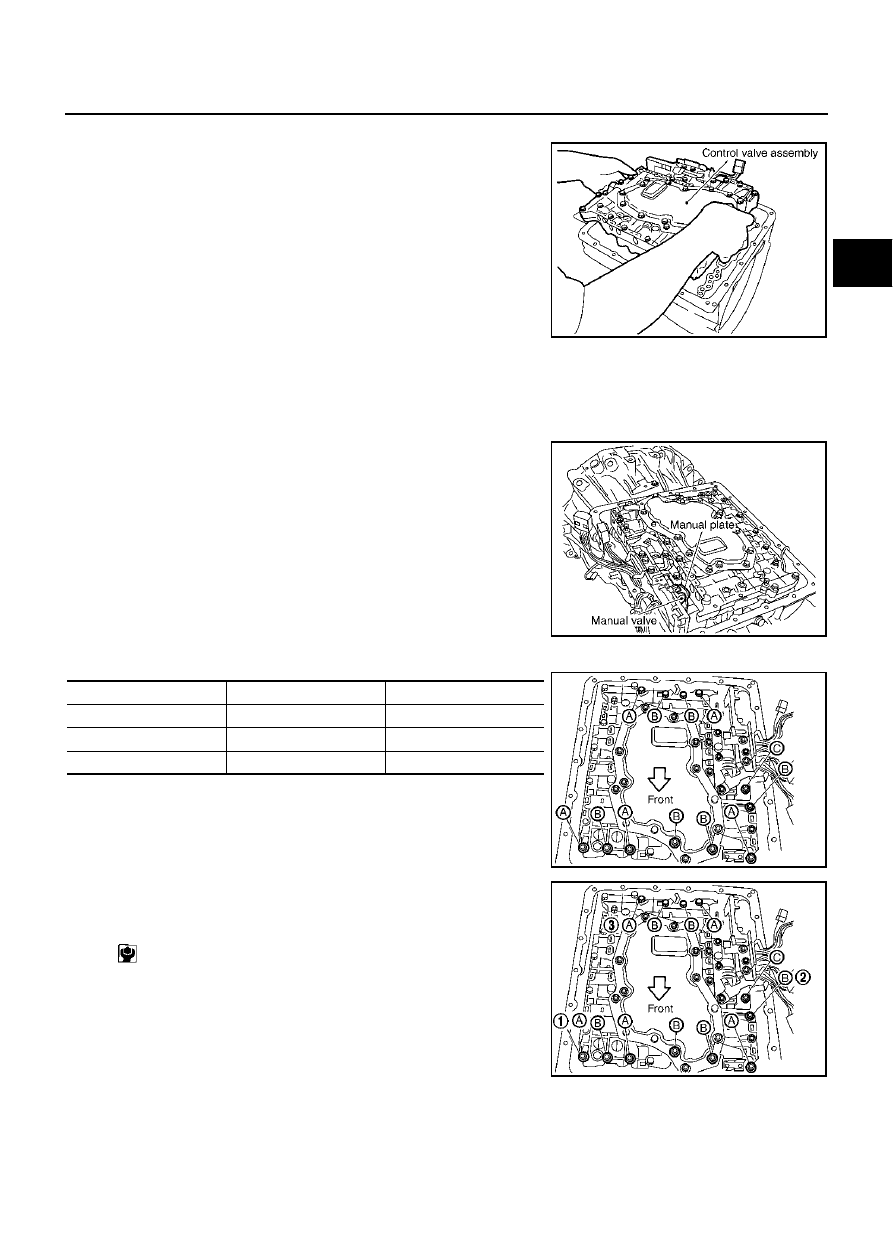

11. Install control valve assembly.

a.

Install control valve assembly in transmission case.

CAUTION:

●

Hang down terminal cord assembly and revolution sensor harness toward outside so as not to
disturb installation of control valve assembly.

●

Make sure that turbine sensor securely installs turbine sensor hole.

●

Assemble it so that manual valve cutout is engaged with
manual plate projection.

b.

Install bolts A, B and C in control valve assembly.

c.

Tighten bolt 1, 2 and 3 temporarily to prevent dislocation.  After
that tighten them in order (1

→

 2

→

 3), and then tighten other

bolts.

SCIA2315E

SCIA2812E

Bolt symbol

Length mm (in)

Number of bolts

A

42 (1.65)

5

B

55 (2.17)

6

C

40 (1.57)

1

SCIA2312E

: 7.9 N·m (0.81 kg-m, 70 in-lb)

SCIA3170E

AT-354

ASSEMBLY

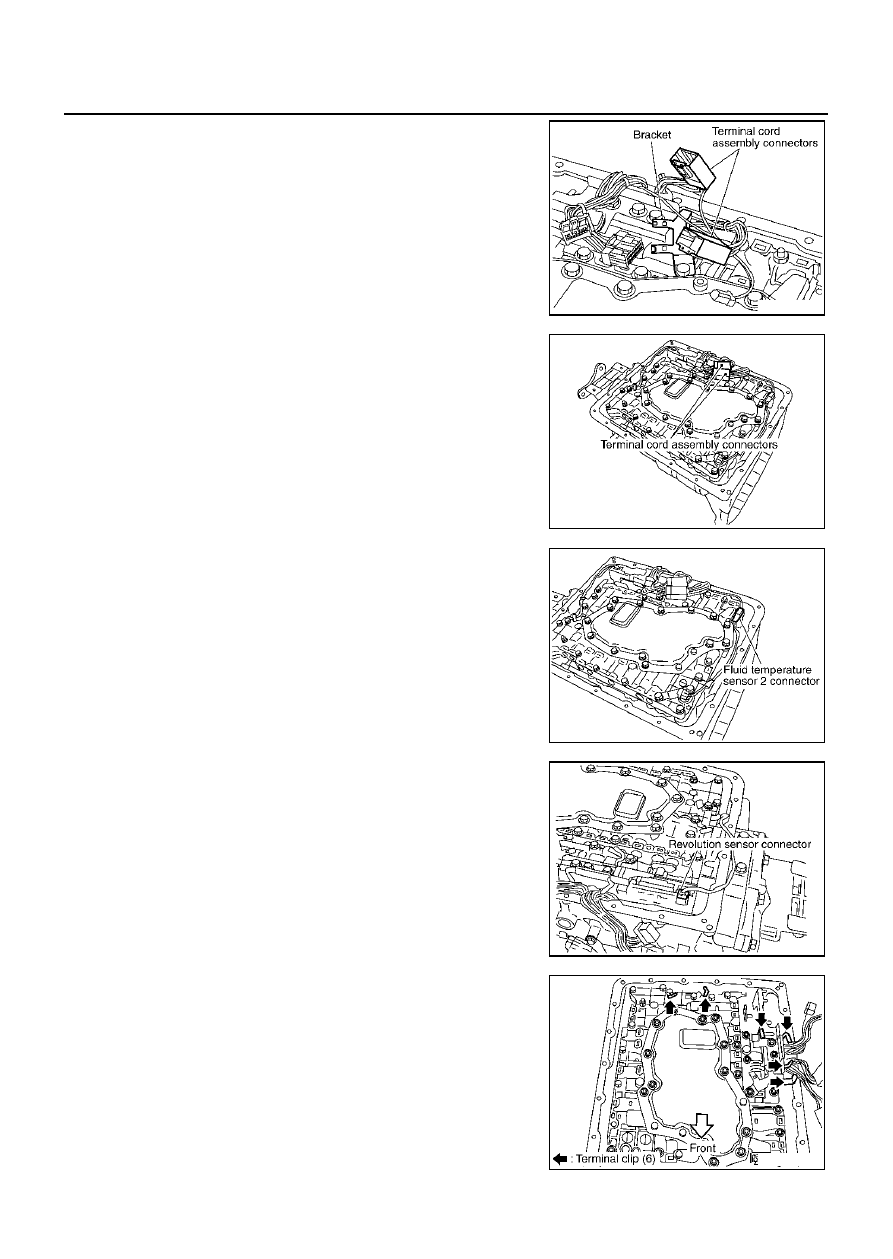

12. Install terminal cord assembly connectors in bracket.

13. Connect terminal cord assembly connectors.

14. Connect fluid temperature sensor 2 connector.

15. Connect revolution sensor connector.

16. Securely fasten terminal harness with clip.

SCIA2584E

SCIA2309E

SCIA2581E

SCIA2313E

SCIA2314E

ASSEMBLY

AT-355

D

E

F

G

H

I

J

K

L

M

A

B

AT

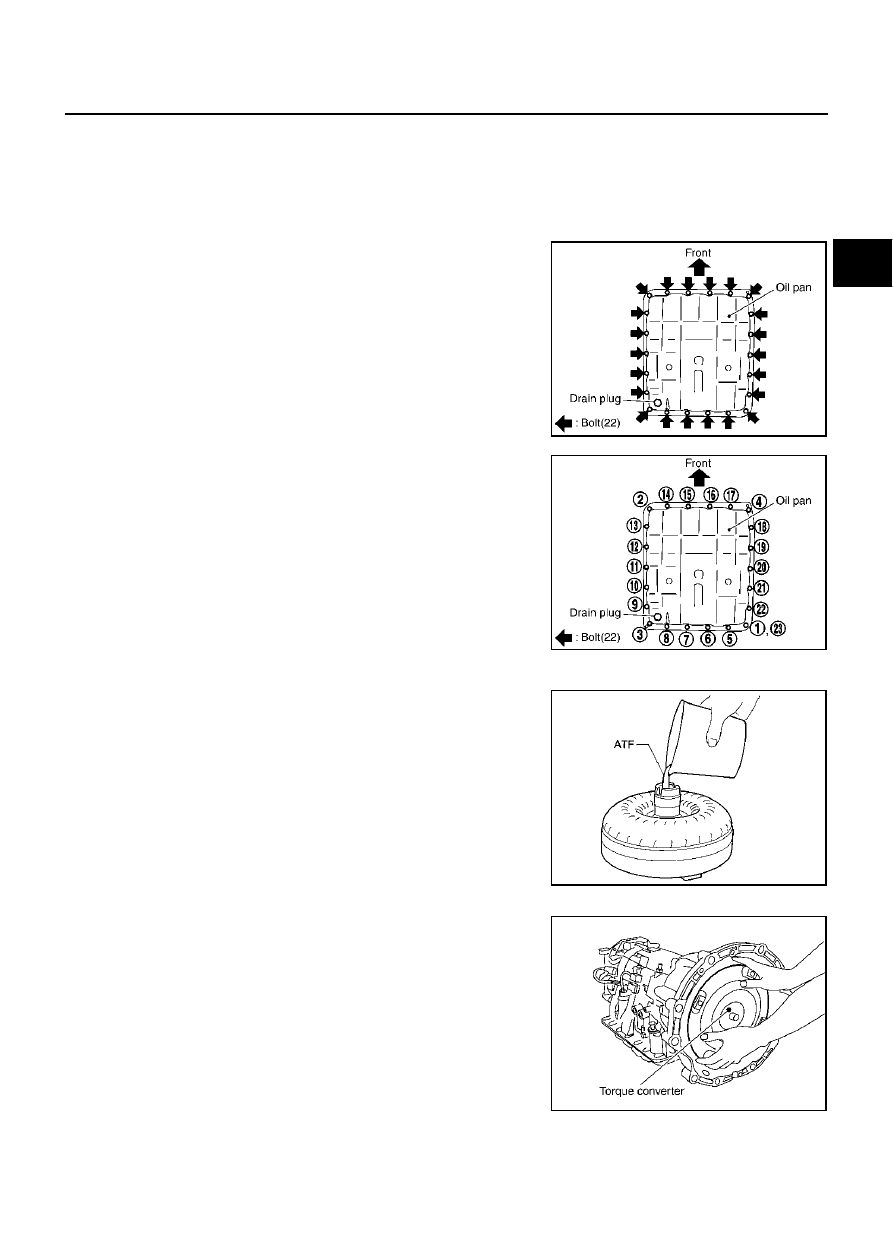

17. Install oil pan in transmission case.

a.

Install oil pan gasket in transmission case.

CAUTION:

●

Do not reuse oil pan gasket.

●

Install it in the direction to align hole positions.

b.

Install oil pan in transmission case.

CAUTION:

●

Install it so that drain plug comes to the position as
shown in the figure.

●

Be careful not to pinch harnesses.

c.

Tighten oil pan mounting bolts to the specified torque in numeri-
cal order shown in the figure after temporarily tightening them.

CAUTION:

Do not reuse oil pan mounting bolts.

18. Install drain plug in oil pan.

CAUTION:

Do not reuse drain plug gasket.

19. Install torque converter.
a.

Pour ATF into torque converter.

●

Approximately 2 liter (2-1/8 US qt, 1-3/4 Imp qt) of fluid is
required for a new torque converter.

●

When reusing old torque converter, add the same amount
of fluid as was drained.

b.

Install torque converter while aligning notches of torque con-
verter with notches of oil pump.

SCIA2308E

SCIA2492E

SAT428DA

SCIA2297E

AT-356

ASSEMBLY

c.

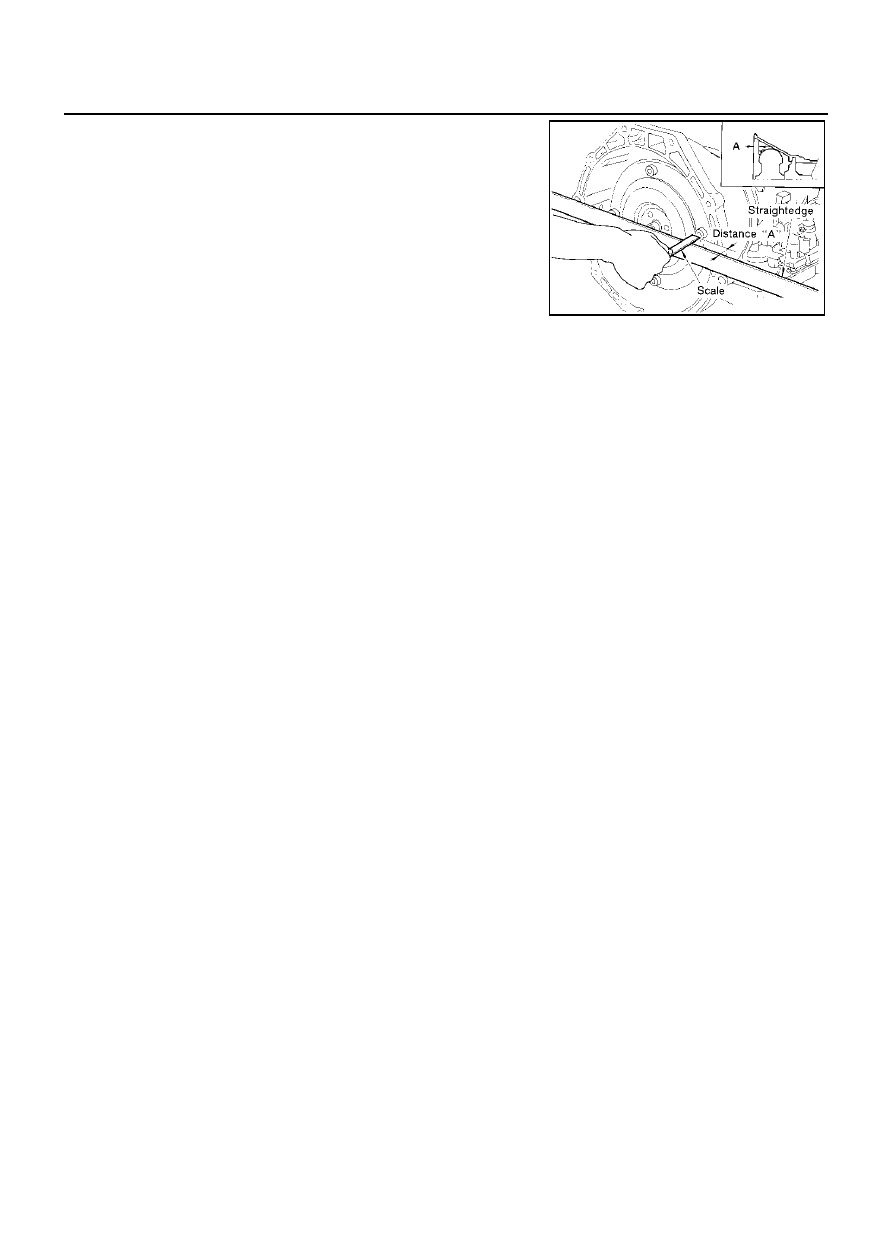

Measure distance “A” to check that torque converter is in proper
position.

Distance “A”:

22.0 mm (0.87 in) or more

SAT017B
