Infiniti F50. Manual - part 115

ASSEMBLY

AT-345

D

E

F

G

H

I

J

K

L

M

A

B

AT

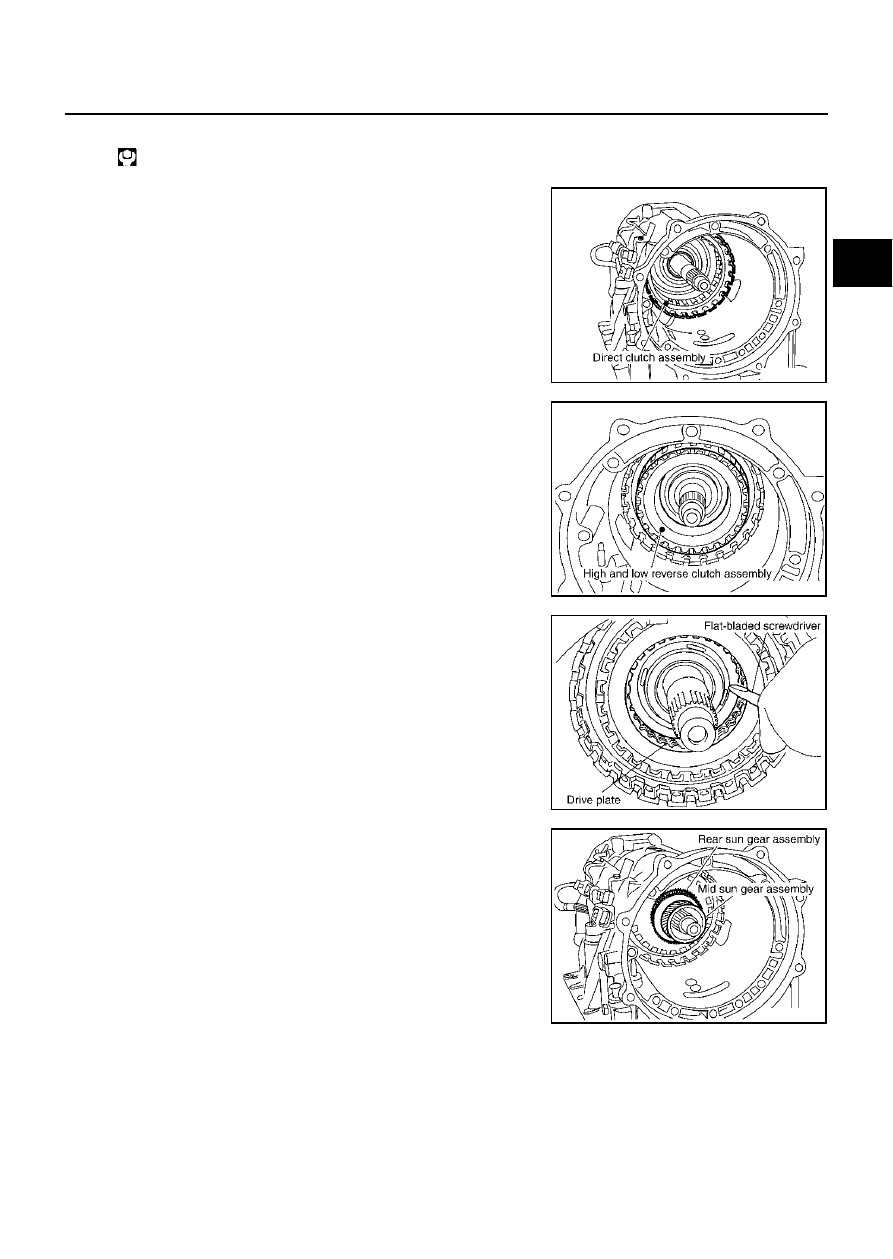

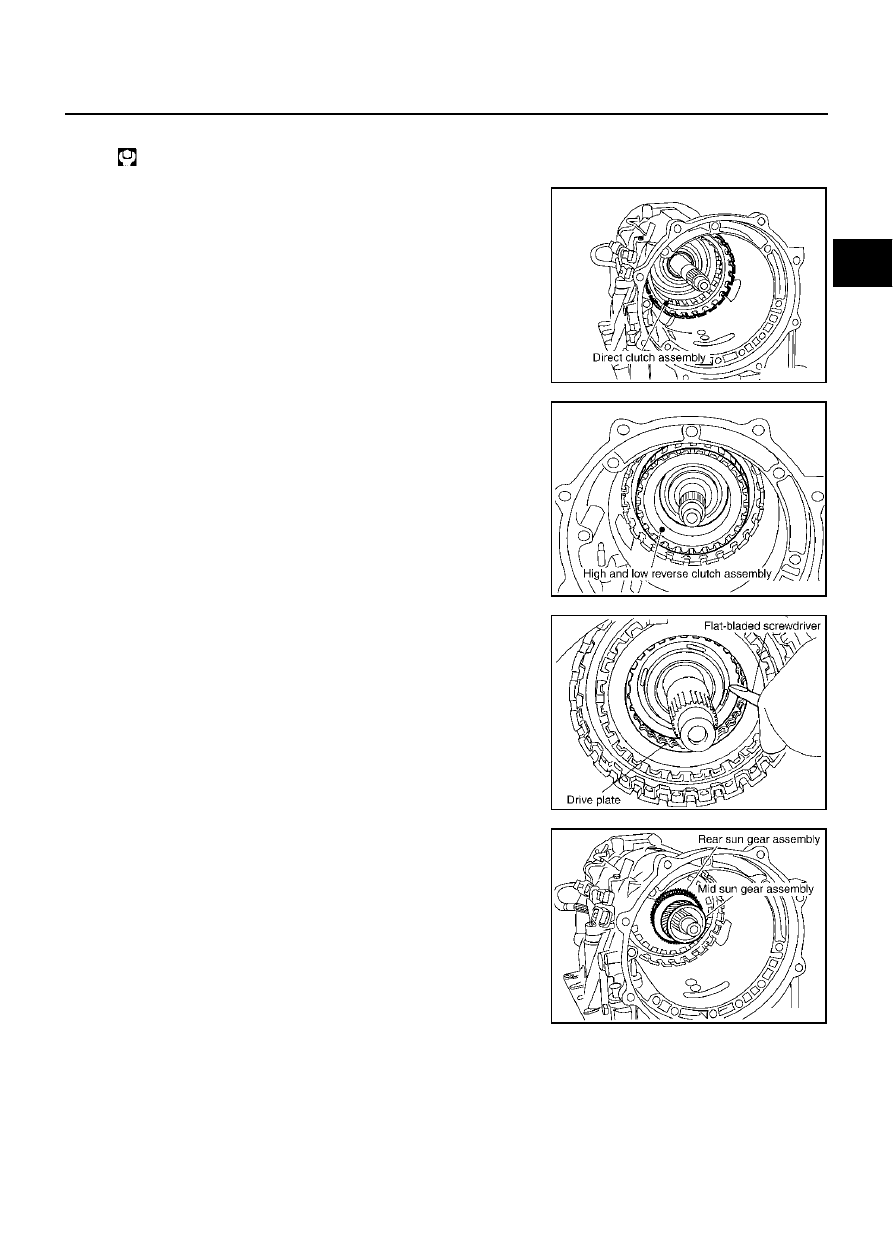

30. Install direct clutch assembly in transmission case.

CAUTION:

Make sure that drum support edge surface and direct clutch
inner boss edge surface come to almost same place.

31. Install needle bearing in high and low reverse clutch drum.

CAUTION:

Apply petroleum jelly to needle bearing.

32. Install high and low reverse clutch assembly in transmission

case.

CAUTION:

Be sure to replace high and low reverse clutch and mid sun
gear as a set.

33. Using a flat-bladed screwdriver, range the drive plate.

34. Install mid sun gear assembly in transmission case.

Self-sealing bolt:

: 61 N·m (6.2 kg-m, 45 ft-lb)

SCIA2307E

SCIA2306E

SCIA3169E

SCIA2305E

AT-346

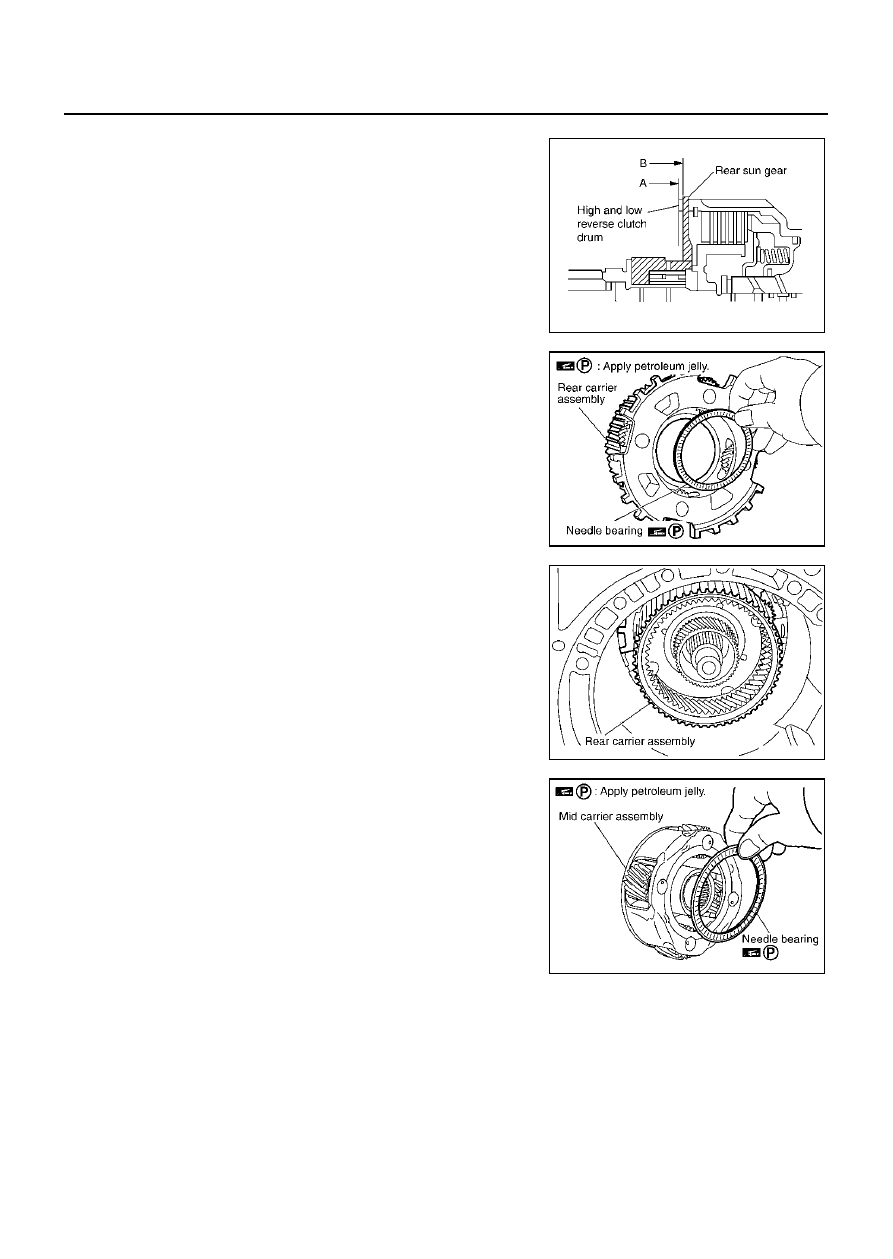

ASSEMBLY

CAUTION:

Check that portion A of high and low reverse clutch drum
protrudes approximately 2 mm (0.08 in) beyond portion B of
rear sun gear.

35. Install needle bearing in rear carrier assembly.

CAUTION:

Apply petroleum jelly to needle bearing.

36. Install bearing race in rear carrier assembly.

CAUTION:

Apply petroleum jelly to bearing race.

37. Install rear carrier assembly in transmission case.

38. Install needle bearing (rear side) in mid carrier assembly.

CAUTION:

Apply petroleum jelly to needle bearing.

SCIA3130E

SCIA2803E

SCIA2462E

SCIA2804E

ASSEMBLY

AT-347

D

E

F

G

H

I

J

K

L

M

A

B

AT

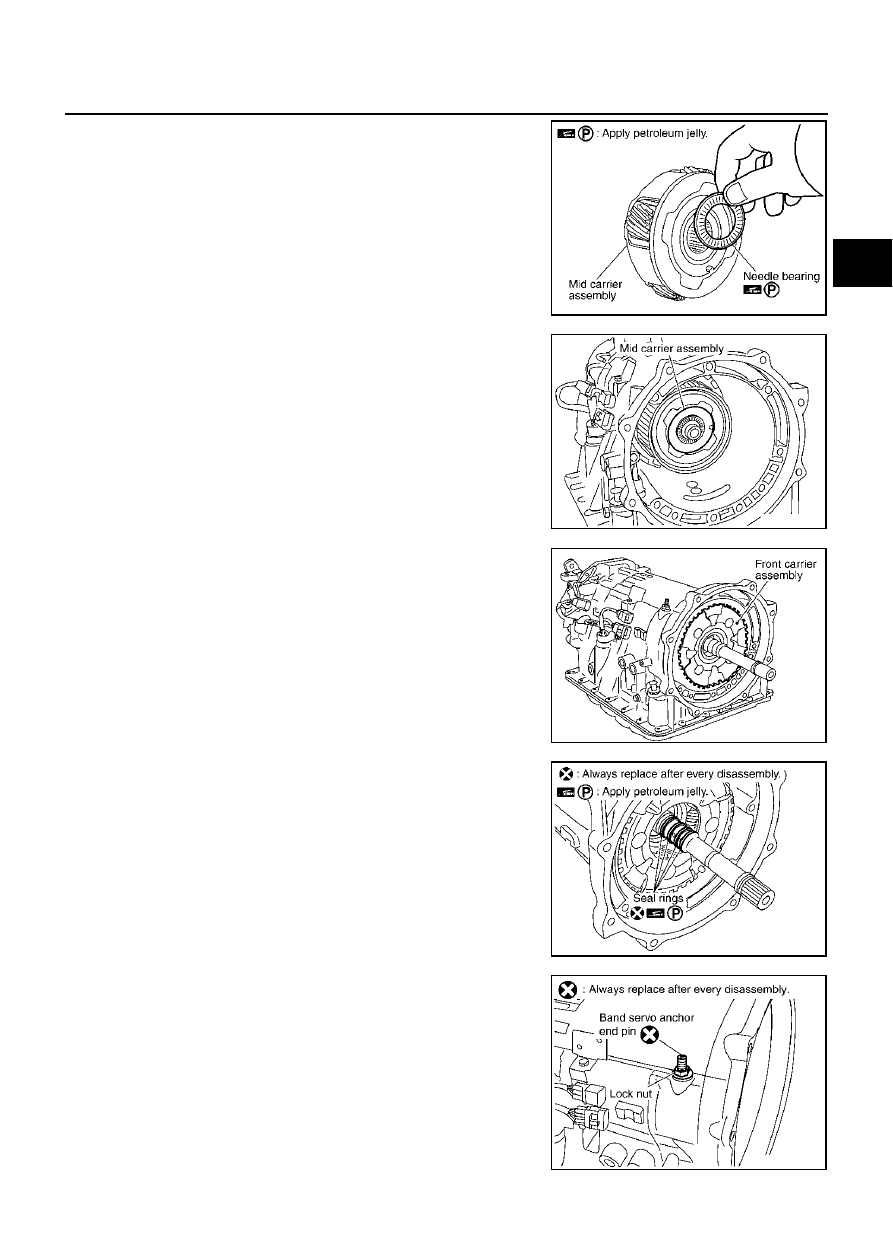

39. Install needle bearing (front side) in mid carrier assembly.

CAUTION:

Apply petroleum jelly to needle bearing.

40. Install mid carrier assembly in transmission case.

41. Install front carrier assembly in transmission case. (With input

clutch assembly and rear internal gear.)

42. Apply petroleum jelly to seal rings.

CAUTION:

Do not reuse seal rings.

43. Install band servo anchor end pin and lock nut in transmission

case.

CAUTION:

Do not reuse band servo anchor end pin.

SCIA2805E

SCIA2304E

SCIA2303E

SCIA2470E

SCIA2579E

AT-348

ASSEMBLY

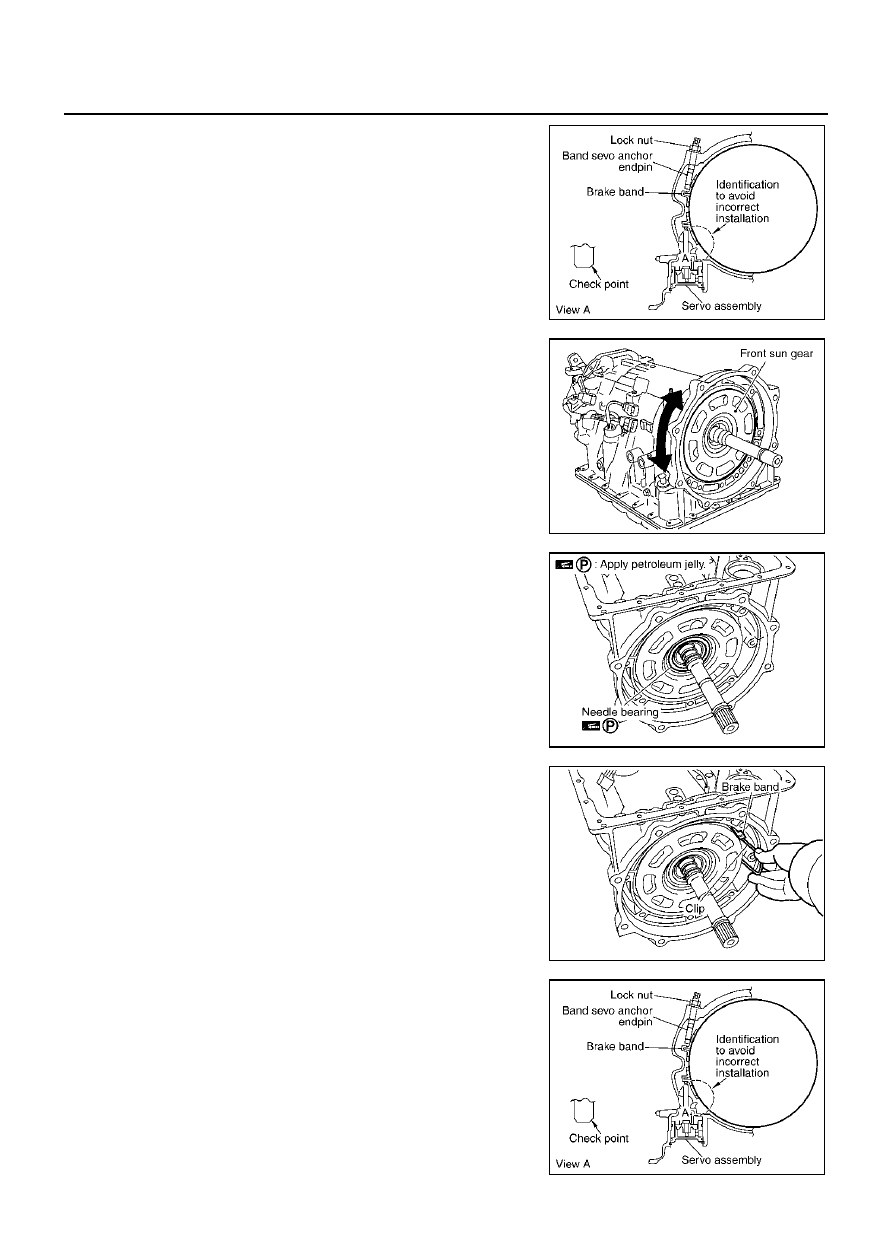

44. Install brake band in transmission case.

CAUTION:

Assemble it so that identification to avoid incorrect installa-
tion faces servo side.

45. Install front sun gear in transmission case.

CAUTION:

Apply ATF to front sun gear bushing and one-way clutch
end bearing.

46. Install needle bearing in front sun gear.

CAUTION:

Apply petroleum jelly to needle bearing.

47. Adjust brake band tilting using clips so that brake band contacts

front sun gear drum evenly.

48. Adjust brake band.

a.

Loosen lock nut.

b.

Tighten band servo anchor end pin to specified torque.

c.

Back of band servo anchor end pin three turns.

d.

While band servo anchor end pin, tighten lock nut to specified
torque.

SCIA2809E

SCIA2302E

SCIA2808E

SCIA2473E

SCIA2809E
