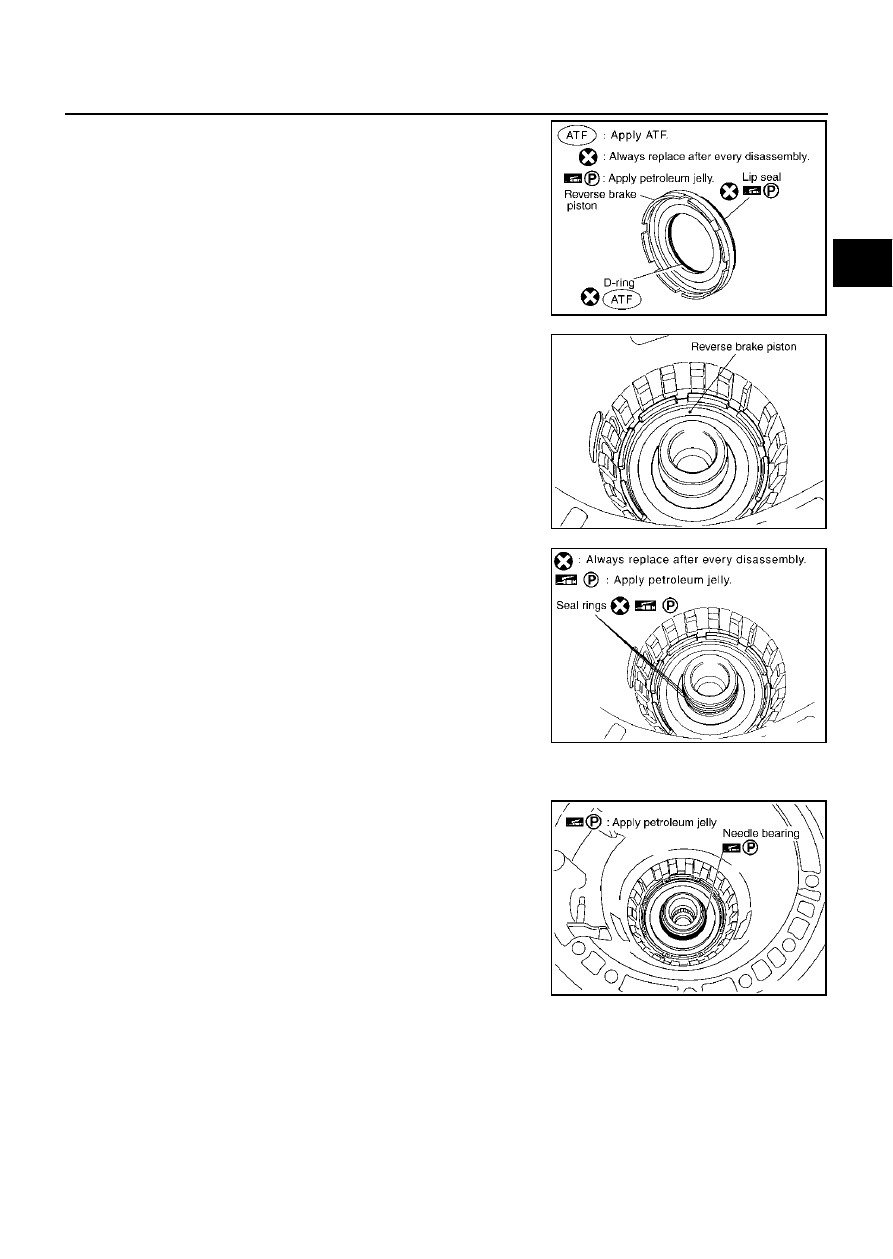

12. Install lip seal and D-ring in reverse brake piston.

CAUTION:

●

Do not reuse lip seal and lathe cut seal ring.

●

Apply petroleum jelly to lip seal.

●

Apply ATF to D-ring.

13. Install reverse brake piston in transmission case.

14. Install seal rings in drum support.

CAUTION:

●

Do not reuse seal rings.

●

Apply petroleum jelly to seal rings.

15. Install needle bearing in transmission case.

CAUTION:

Apply petroleum jelly to needle bearing.

SCIA2795E

SCIA2325E

SCIA3333E

SCIA2796E

AT-342

ASSEMBLY

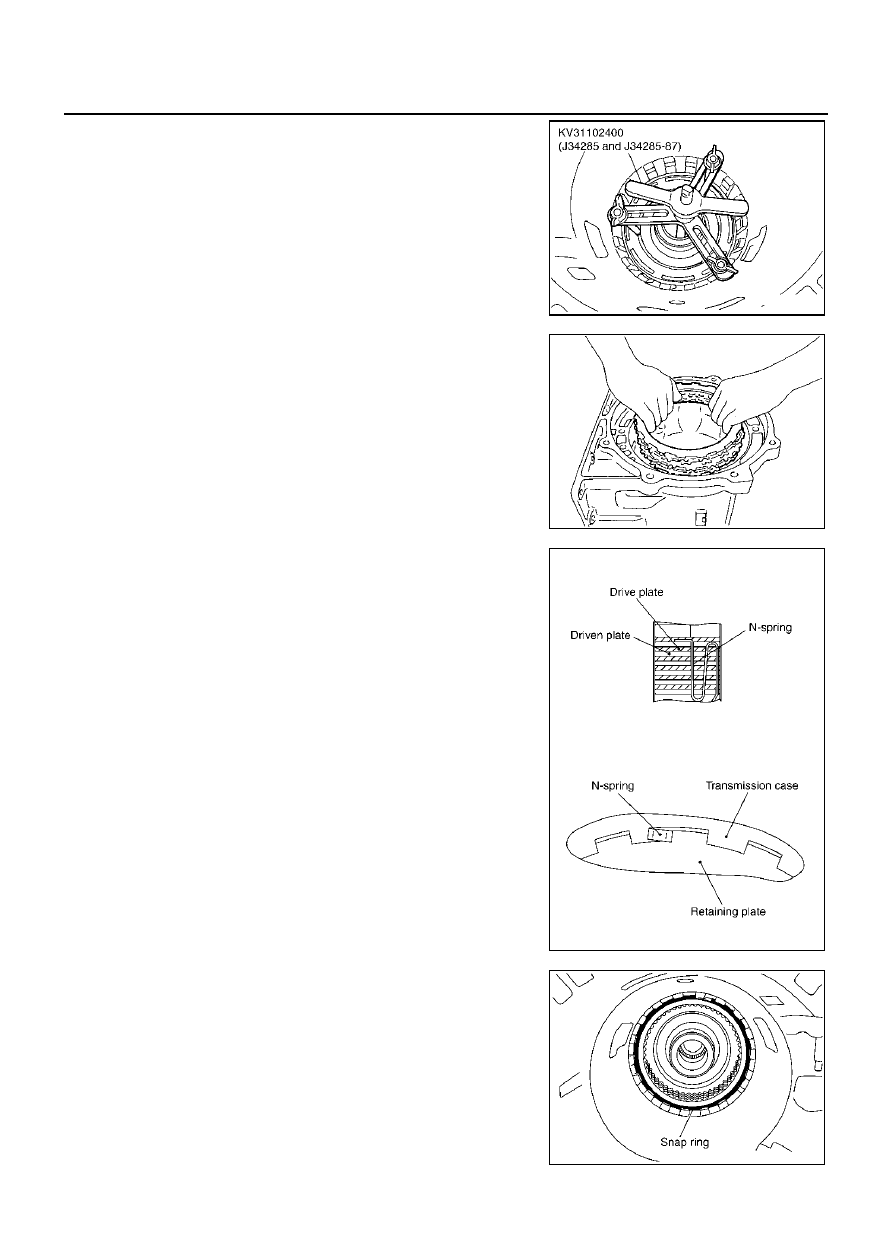

16. After installing the return spring and spring retainer in transmis-

sion case, use a clutch spring compressor to install snap ring in
transmission case.

CAUTION:

Securely assemble them using a flat-bladed screwdriver so
that snap ring tension is slightly weak.

17. Install reverse brake retaining plate, drive plate, driven plate and

dish plate in transmission case.

18. Assemble N-spring.

19. Install snap ring in transmission case.

SCIA2436E

SCIA2322E

SCIA3179E

SCIA2439E

ASSEMBLY

AT-343

D

E

F

G

H

I

J

K

L

M

A

B

AT

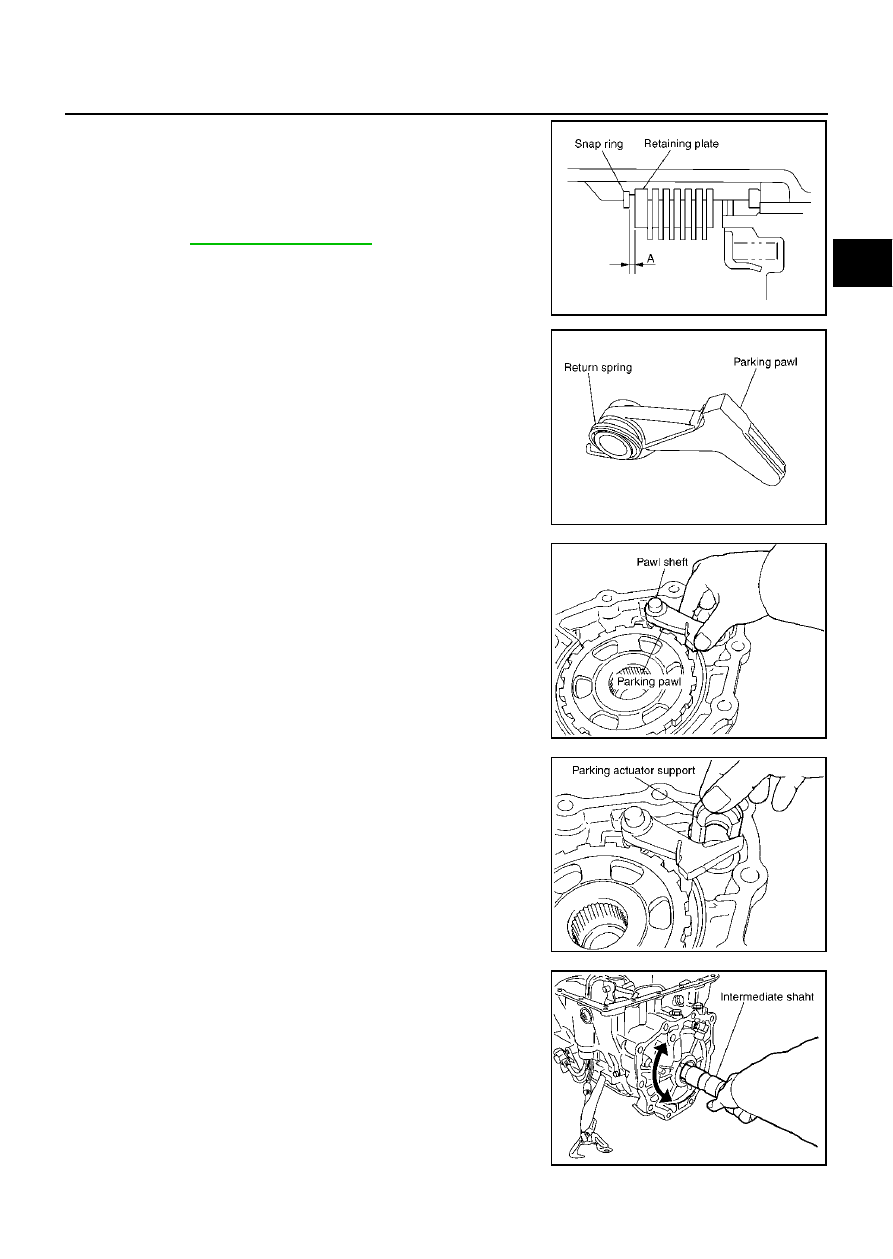

20. Measure clearance between retaining plate and snap ring. If not

within specified clearance, select proper retaining plate.

21. Install return spring in parking pawl.

22. Install parking pawl and pawl shaft in output shaft & companion

flange complement.

23. Install parking actuator support in output shaft & companion

flange complement.

24. Install intermediate shaft in transmission case.

CAUTION:

Be careful not to mistake front for rear because both sides
looks similar. (Thinner end is front side.)

Specified clearance “A”:

Standard: 0.7 - 1.1mm (0.028 - 0.043 in)

Retaining plate:

Refer to

AT-359, "Reverse brake"

 .

SCIA3129E

SCIA2445E

SCIA2336E

SCIA2335E

SCIA2319E

AT-344

ASSEMBLY

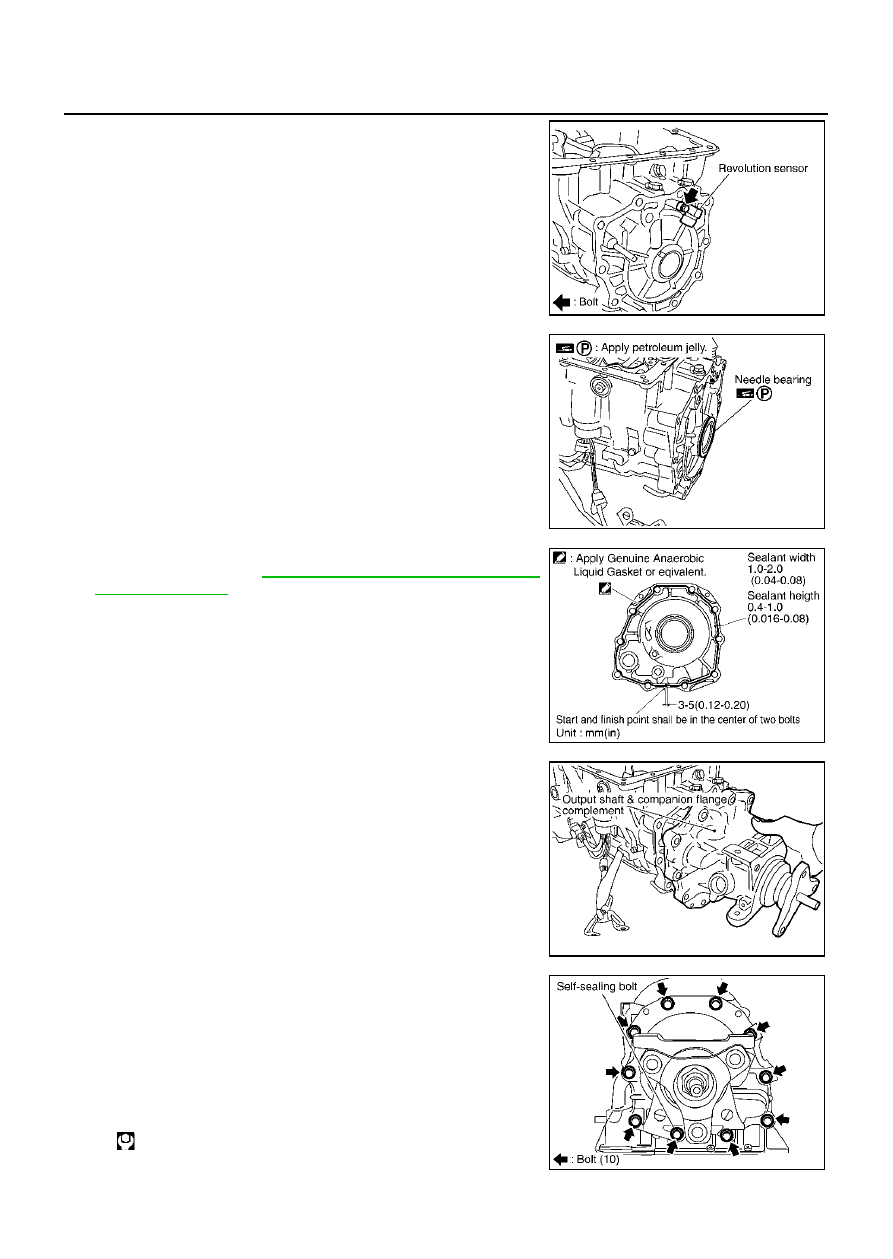

25. Install revolution sensor in transmission case.

26. Install needle bearing in transmission case.

CAUTION:

Apply petroleum jelly to needle bearing.

27. Apply recommended sealant (Genuine Anaerobic Liquid Gasket

or equivalent. Refer to

GI-46, "Recommended Chemical Prod-

ucts and Sealants"

 .) to output shaft & companion flange com-

plement as shown in illustration.

CAUTION:

Complete remove all moisture, oil and old sealant, etc.
From the transmission case and output shaft & companion
flange complement mounting surfaces.

28. Install output shaft & companion flange complement in transmis-

sion case.

29. Tighten output shaft & companion flange complement mounting

bolts to specified torque. (Because terminal bracket is tightened
together with output shaft & companion flange, it should be
installed before procedure 27.)

CAUTION:

Do not reuse self-sealing bolt.

SCIA2320E

SCIA2440E

SCIA2450E

SCIA2318E

Output shaft & companion flange complement
mounting bolt:

: 52 N·m (5.3 kg-m, 38 ft-lb)
