Infiniti F50. Manual - part 108

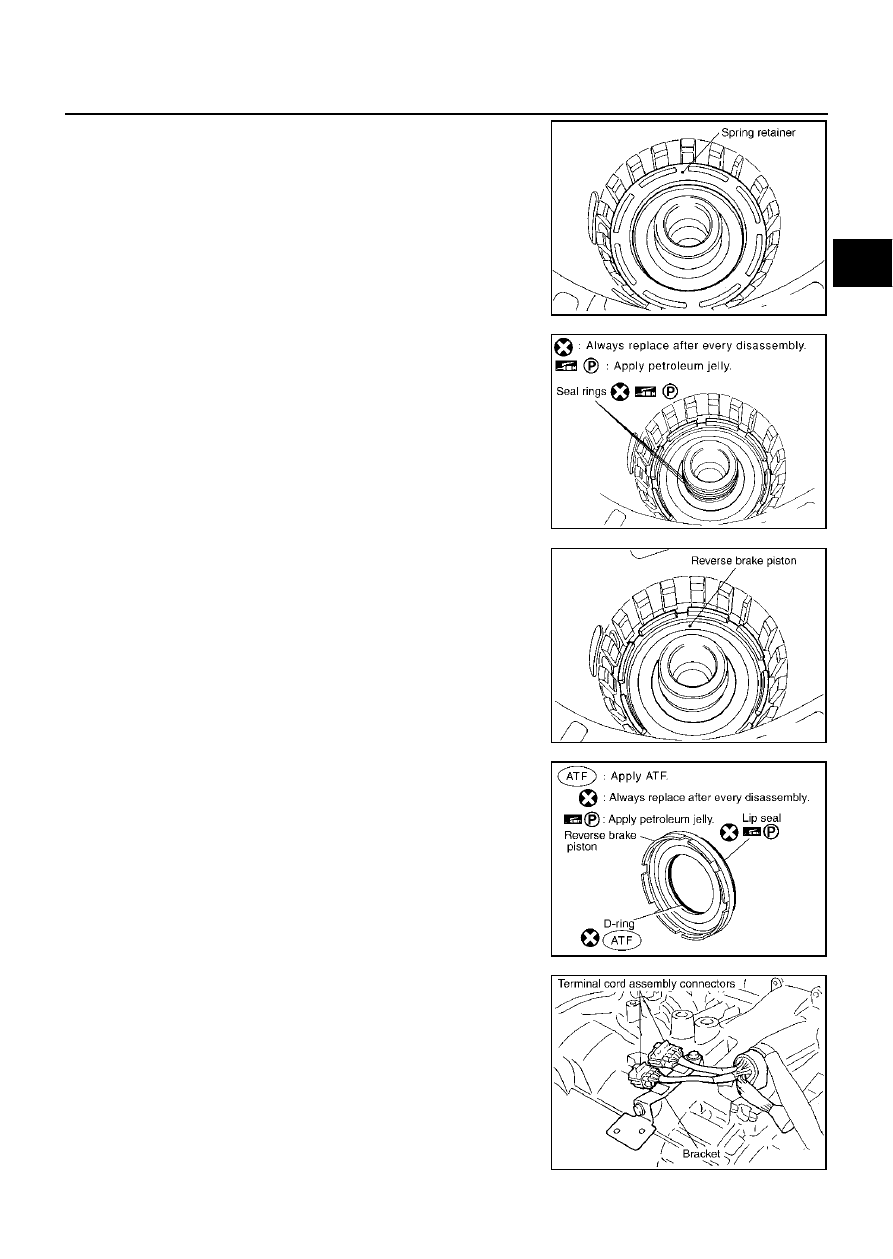

DISASSEMBLY

AT-317

D

E

F

G

H

I

J

K

L

M

A

B

AT

44. Remove spring retainer and return spring from transmission

case.

45. Remove seal rings from drum support.

46. Remove reverse brake piston from transmission case.

47. Remove lip seal and D-ring from reverse brake piston.

48. Remove terminal cord assembly connectors from bracket.

CAUTION:

Be careful not to damage connector.

SCIA2324E

SCIA3333E

SCIA2325E

SCIA2795E

SCIA2326E

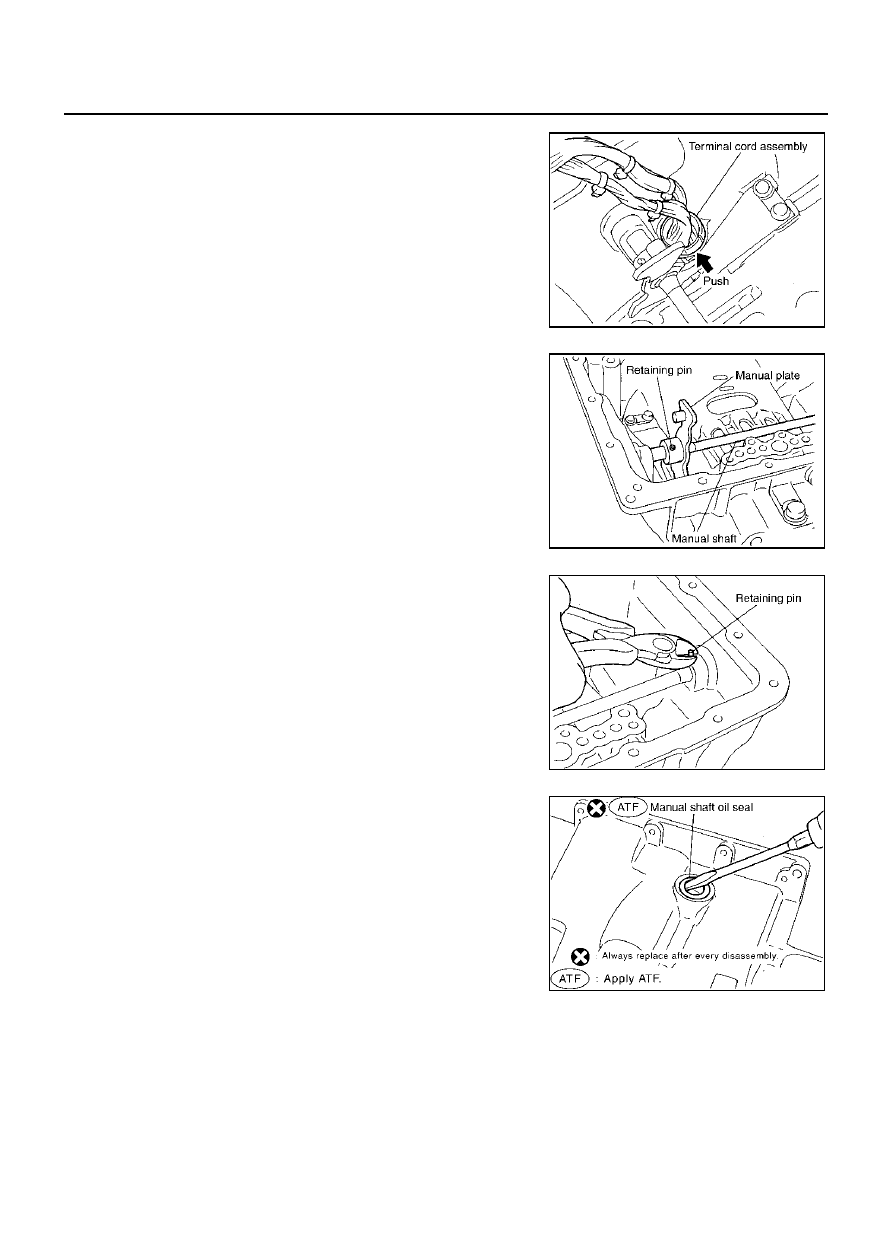

AT-318

DISASSEMBLY

49. Remove terminal cord assembly from transmission case.

50. Use a pin punch (4mm dia. commercial service tool) to knock

out retaining pin.

51. Remove manual shaft retaining pin with nippers.

52. Remove manual plate (with parking rod) from manual shaft.
53. Remove parking rod from manual plate.

54. Remove manual shaft from transmission case.

55. Remove manual shaft oil seal using a flat-bladed screwdriver.

CAUTION:

Be careful not to scratch transmission case.

SCIA2327E

SCIA2328E

SCIA2329E

SCIA2331E

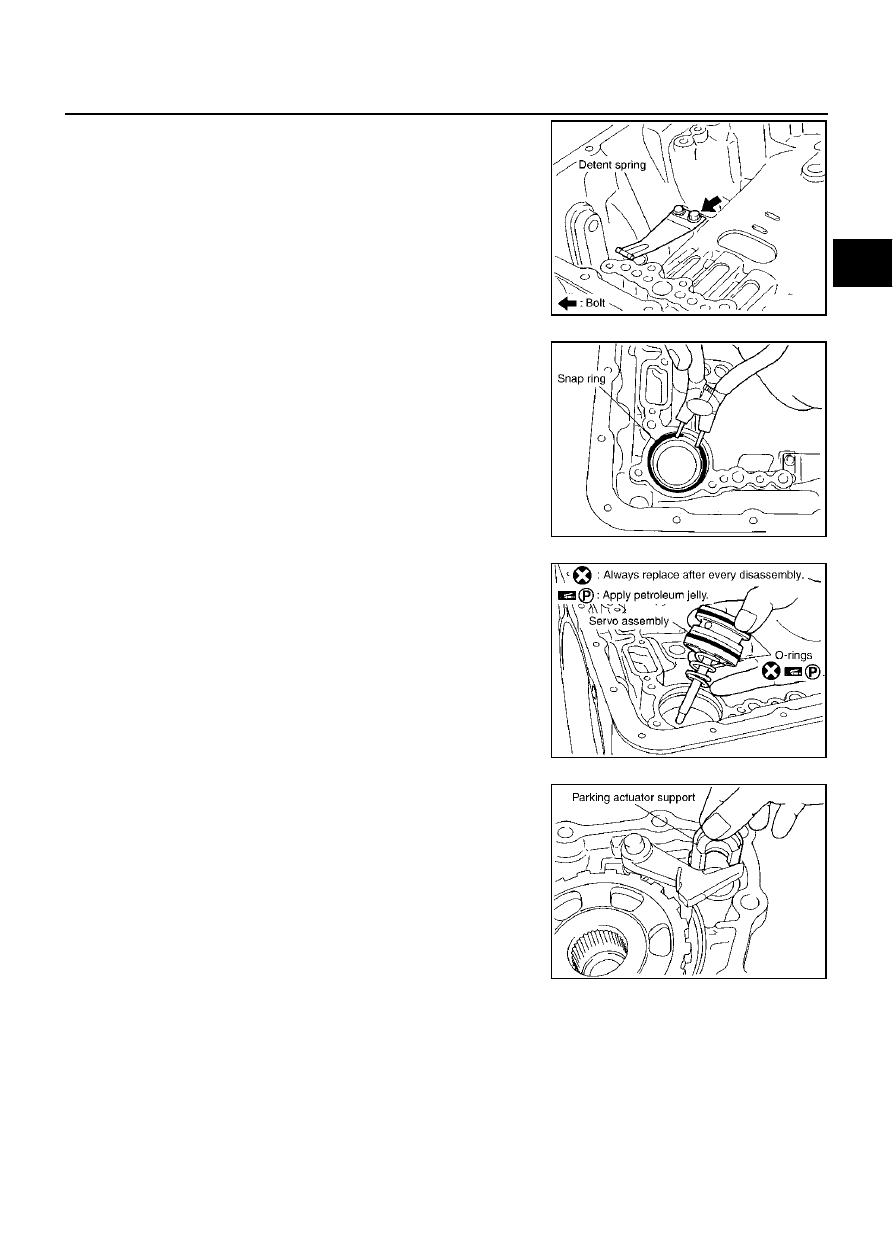

DISASSEMBLY

AT-319

D

E

F

G

H

I

J

K

L

M

A

B

AT

56. Remove detent spring and spacer from transmission case.

57. Using snap ring pliers, Remove snap ring from transmission

case.

58. Remove servo assembly from transmission case.

59. Remove return spring from servo assembly.

60. Remove O-rings from servo assembly.

61. Remove parking actuator support from output shaft & compan-

ion flange complement.

SCIA2332E

SCIA2333E

SCIA2334E

SCIA2335E

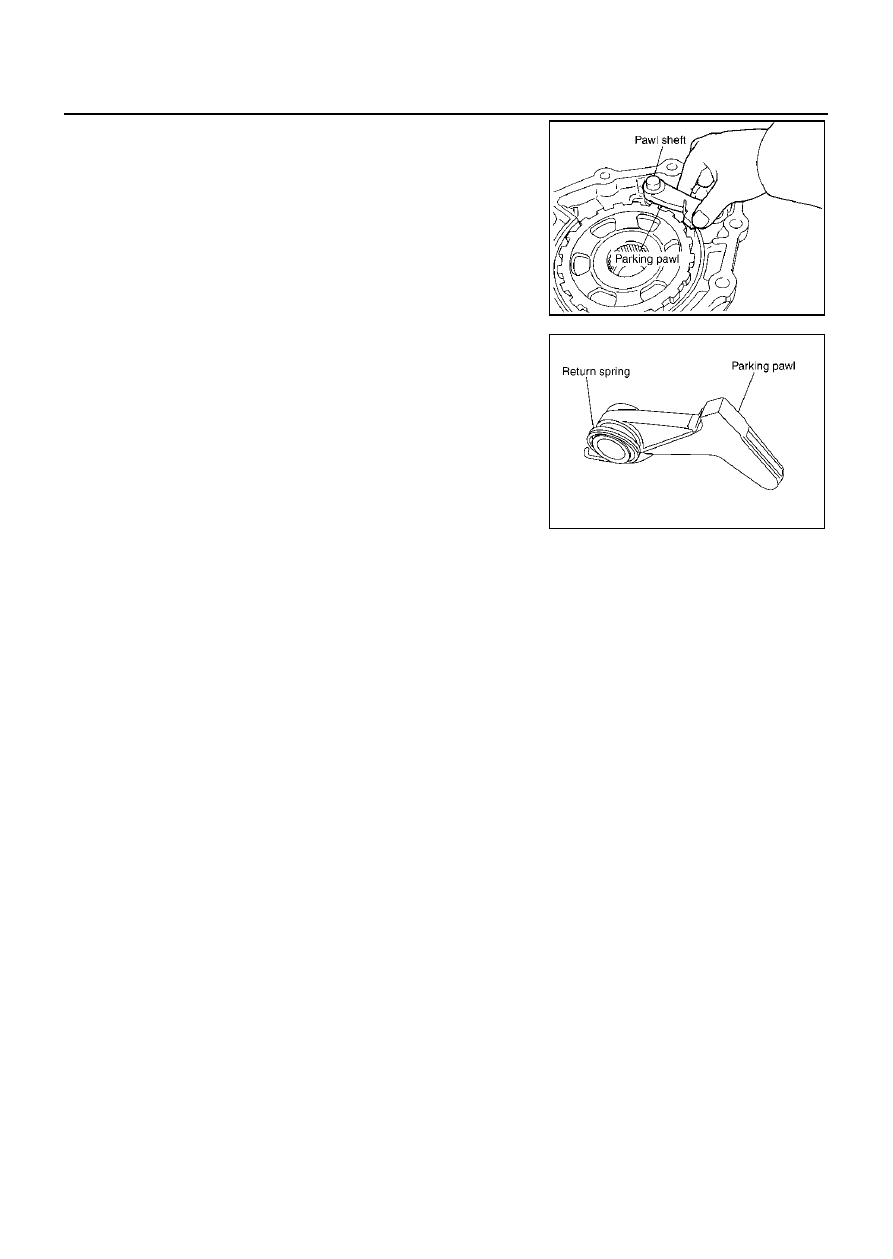

AT-320

DISASSEMBLY

62. Remove parking pawl, parking pawl shaft and return spring from

output shaft & companion flange complement.

63. Remove return spring from parking pawl.

SCIA2336E

SCIA2445E
