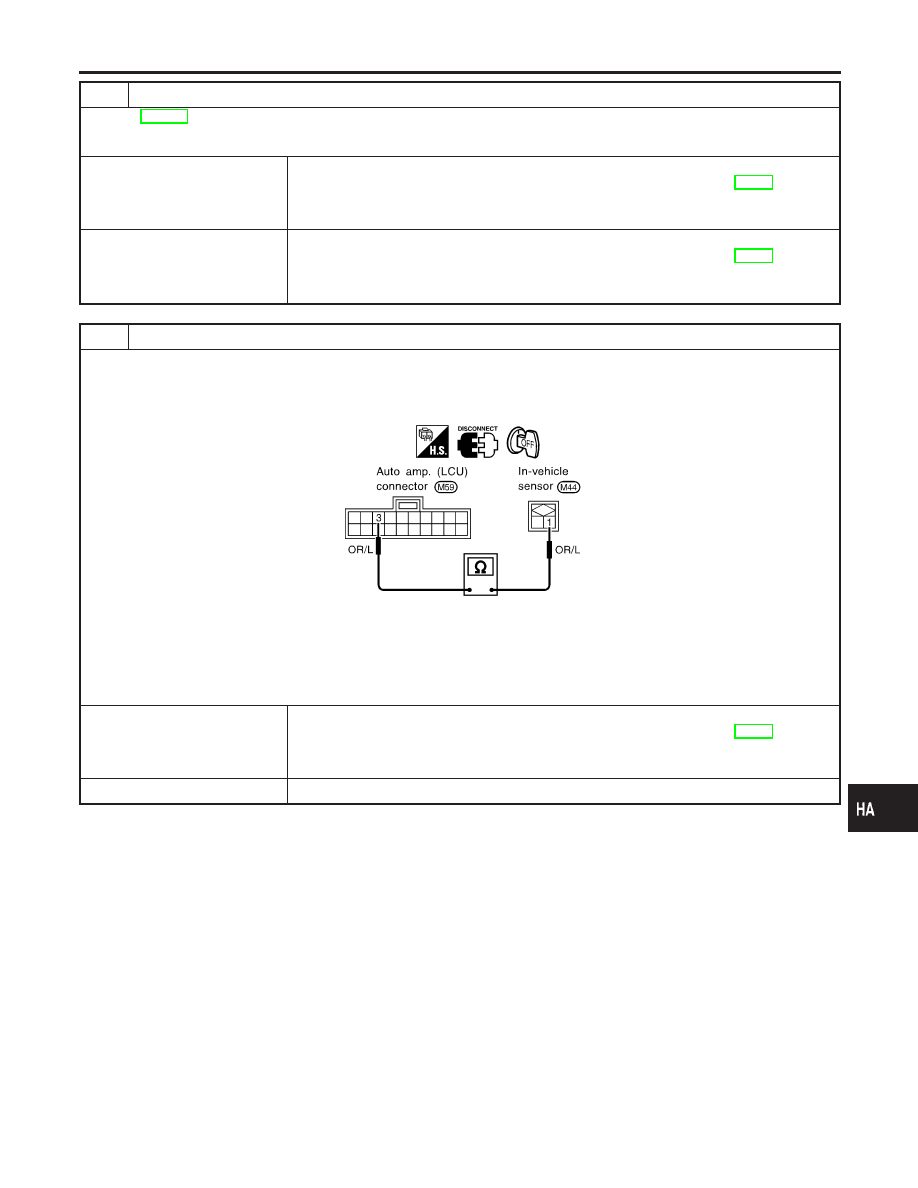

3

CHECK IN-VEHICLE SENSOR

Refer to HA-100.

OK or NG

OK

©

1. Replace auto amp.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

NG

©

1. Replace in-vehicle sensor.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

4

CHECK IN-VEHICLE SENSOR CIRCUIT BETWEEN IN-VEHICLE SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between in-vehicle sensor harness terminal No. 1 and auto amp. (LCU) harness terminal No. 3.

RHA479GC

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

1. Replace auto amp. (LCU).
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

NG

©

Repair harness or connector.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

In-vehicle Sensor Circuit (Cont’d)

HA-99

RHA414H

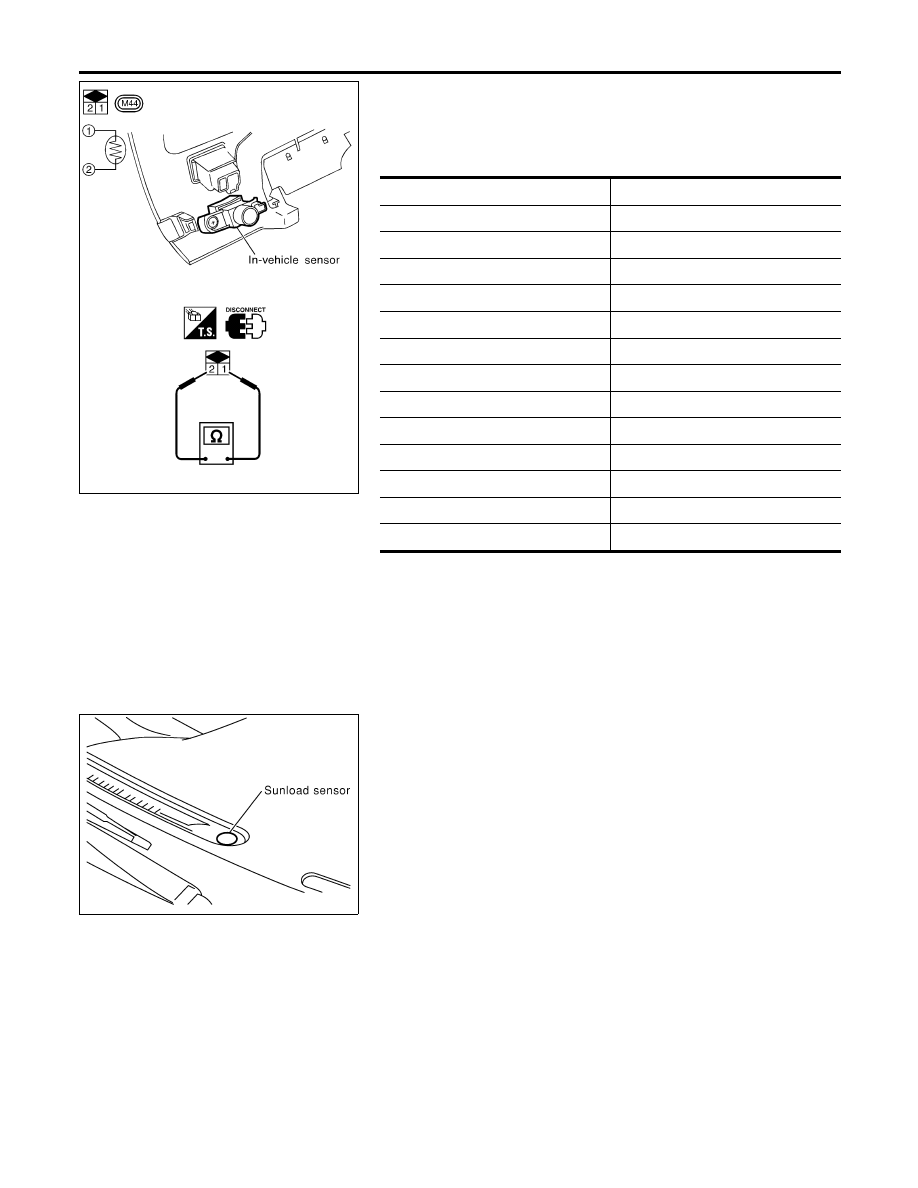

COMPONENT INSPECTION

NHHA0220

In-vehicle Sensor

NHHA0220S01

After disconnecting in-vehicle sensor harness connector, measure
resistance between terminals 1 and 2 at sensor harness side, using
the table below.

Temperature °C (°F)

Resistance k

Ω

−15 (5)

12.73

−10 (14)

9.92

−5 (23)

7.80

0 (32)

6.19

5 (41)

4.95

10 (50)

3.99

15 (59)

3.24

20 (68)

2.65

25 (77)

2.19

30 (86)

1.81

35 (95)

1.51

40 (104)

1.27

45 (113)

1.07

If NG, replace in-vehicle sensor.

RHA415H

Sunload Sensor Circuit

COMPONENT DESCRIPTION

NHHA0221

The sunload sensor is located on the right defroster grille. It detects
sunload entering through windshield by means of a photo diode.
The sensor converts the sunload into a current value which is then
input into the auto amplifier.

SUNLOAD INPUT PROCESS

NHHA0222

The auto amp. also includes a processing circuit which “average”
the variations in detected sunload over a period of time. This pre-
vents drastic swings in the ATC system operation due to small or
quick variations in detected sunload.
For example, consider driving along a road bordered by an occa-
sional group of large trees. The sunload detected by the sunload
sensor will vary whenever the trees obstruct the sunlight. The pro-
cessing circuit averages the detected sunload over a period of
time, so that the (insignificant) effect of the trees momentarily

TROUBLE DIAGNOSES

In-vehicle Sensor Circuit (Cont’d)

HA-100

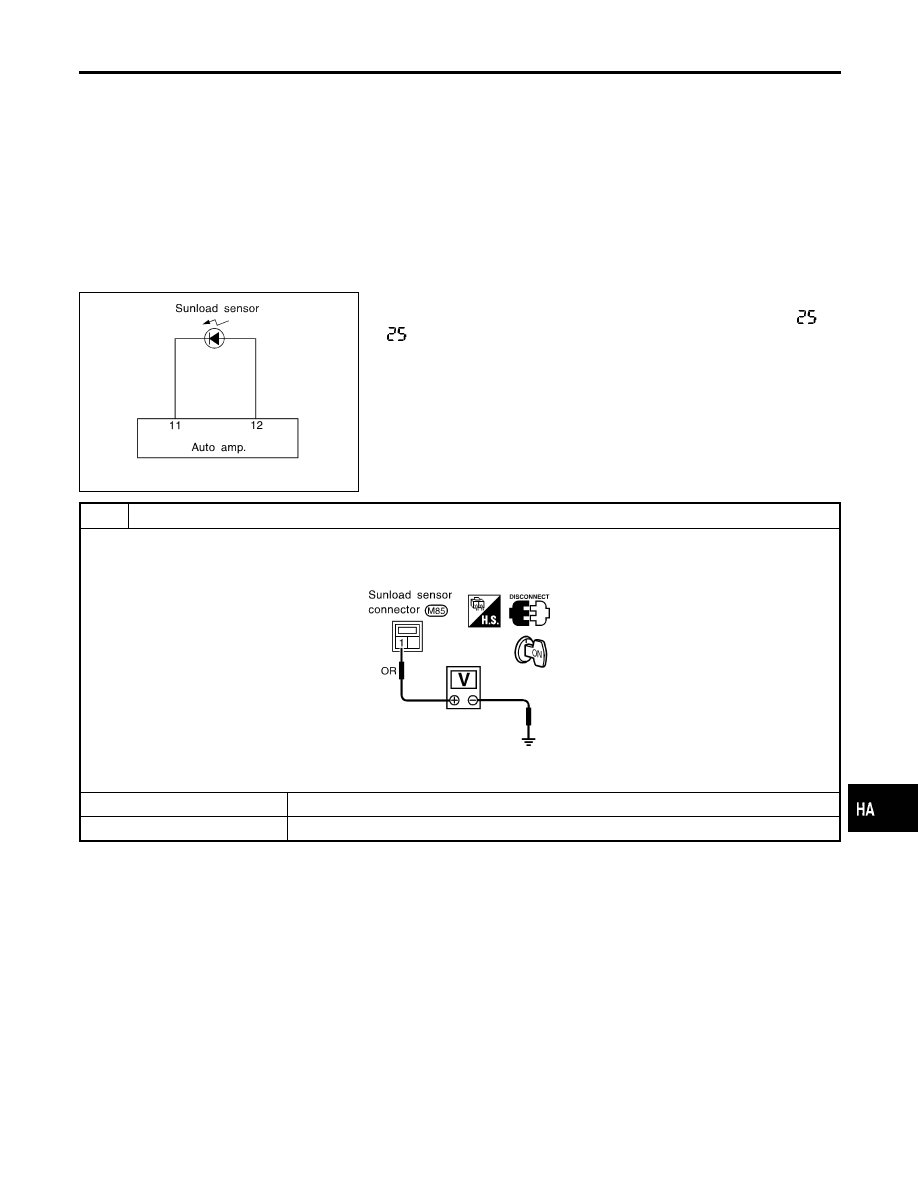

obstructing the sunlight does not cause any change in the ATC
system operation. On the other hand, shortly after entering a long
tunnel, the system will recognize the change in sunload, and the
system will react accordingly.

SHA301F

DIAGNOSTIC PROCEDURE

NHHA0223

SYMPTOM: Sunload sensor circuit is open or shorted. (

or

−

is indicated on the display as a result of conducting Self-

diagnosis STEP 2.)

1

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND BODY GROUND

Disconnect sunload sensor harness connector.
Do approx. 5 volts exist between sunload sensor harness terminal No. 1 and body ground?

RHA062GD

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Sunload Sensor Circuit (Cont’d)

HA-101

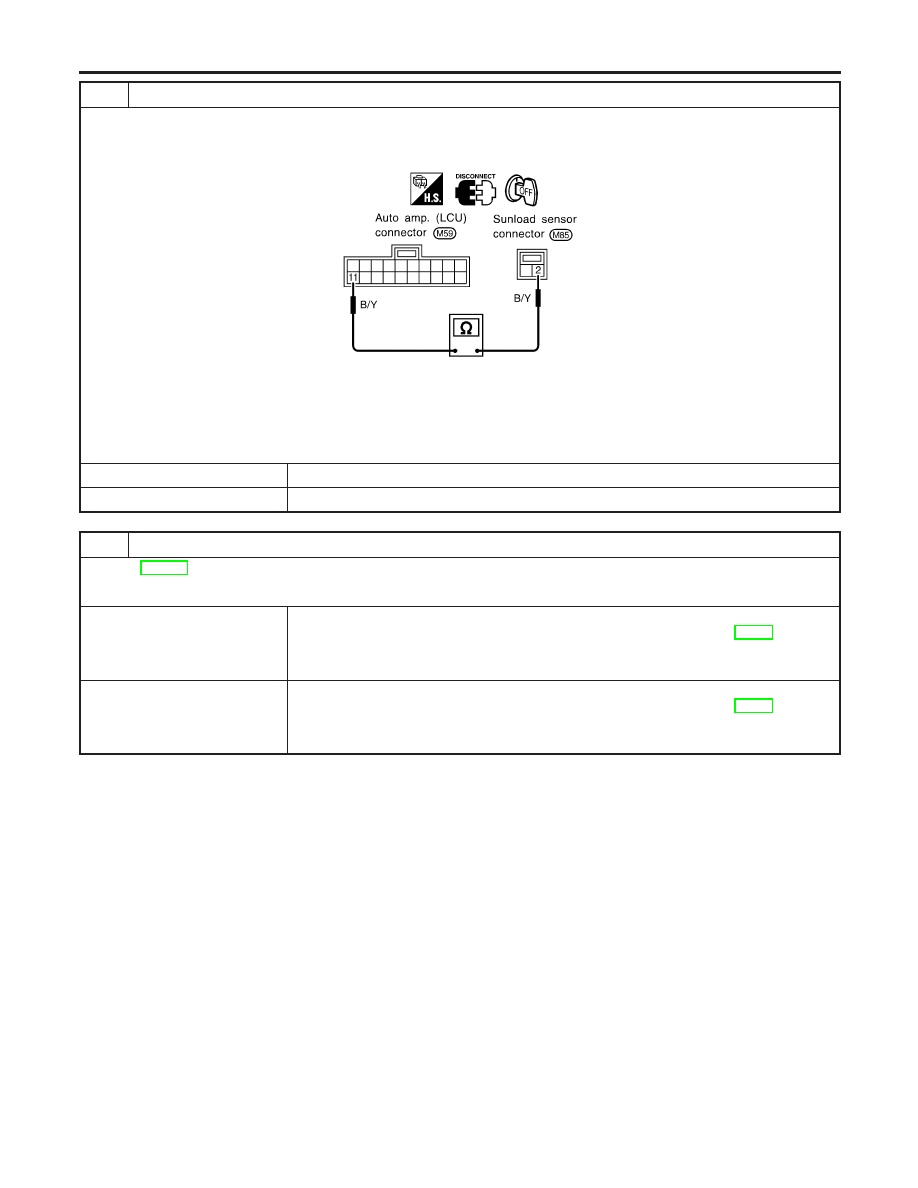

2

CHECK SUNLOAD SENSOR CIRCUIT BETWEEN SUNLOAD SENSOR AND AUTO AMP. (LCU)

1. Disconnect auto amp. (LCU) harness connector.
2. Check circuit continuity between sunload sensor harness terminal No. 2 and auto amp. (LCU) harness terminal No. 11.

RHA483GC

Continuity should exist.

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

3

CHECK SUNLOAD SENSOR

Refer to HA-103.

OK or NG

OK

©

1. Replace auto amp. (LCU).
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.

NG

©

1. Replace sunload sensor.
2. Go to “FUNCTION CONFIRMATION PROCEDURE”, “Self-diagnosis”, HA-37 and per-

form self-diagnosis STEP 2.
Confirm that code No. 20 is displayed.
