Self-diagnosis

TROUBLE DIAGNOSIS PROCEDURE FOR SELF-DIAGNOSIS

=NHHA0211

SYMPTOM:

I

Self-diagnosis cannot be performed.

INSPECTION FLOW

RHA954H

*1: HA-51
*2: HA-93
*3: HA-97

*4: HA-100
*5: HA-104
*6: HA-106

*7: HA-47
*8: HA-46
*9: HA-47

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

Self-diagnosis

HA-91

Memory Function

TROUBLE DIAGNOSIS PROCEDURE FOR MEMORY FUNCTION

=NHHA0212

SYMPTOM:

I

Memory function does not operate.

INSPECTION FLOW

RHA955H

*1: HA-51
*2: HA-47

*3: HA-37

*4: HA-51

TROUBLE DIAGNOSES

Memory Function

HA-92

ECON (ECONOMY) Mode

TROUBLE DIAGNOSIS PROCEDURE FOR ECON (ECONOMY) MODE

=NHHA0213

SYMPTOM:

I

ECON mode does not operate.

INSPECTION FLOW

RHA956H

*1: HA-51
*2: HA-47

*3: HA-37

*4: HA-51

RHA410H

Ambient Sensor Circuit

COMPONENT DESCRIPTION

NHHA0214

The ambient sensor is attached in front of the right side condenser.
It detects ambient temperature and converts it into a resistance
value which is then input into the auto amplifier.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

ECON (ECONOMY) Mode

HA-93

AMBIENT TEMPERATURE INPUT PROCESS

NHHA0215

The automatic amplifier includes a “processing circuit” for the ambi-
ent sensor input. However, when the temperature detected by the
ambient sensor increases quickly, the processing circuit retards the
auto amp. function. It only allows the auto amp. to recognize an
ambient temperature increase of 0.33°C (0.6°F) per 100 seconds.
As an example, consider stopping for a cup of coffee after high
speed driving. Although the actual ambient temperature has not
changed, the temperature detected by the ambient sensor will
increase. This is because the heat from the engine compartment
can radiate to the front grille area, location of the ambient sensor.

RHA051GA

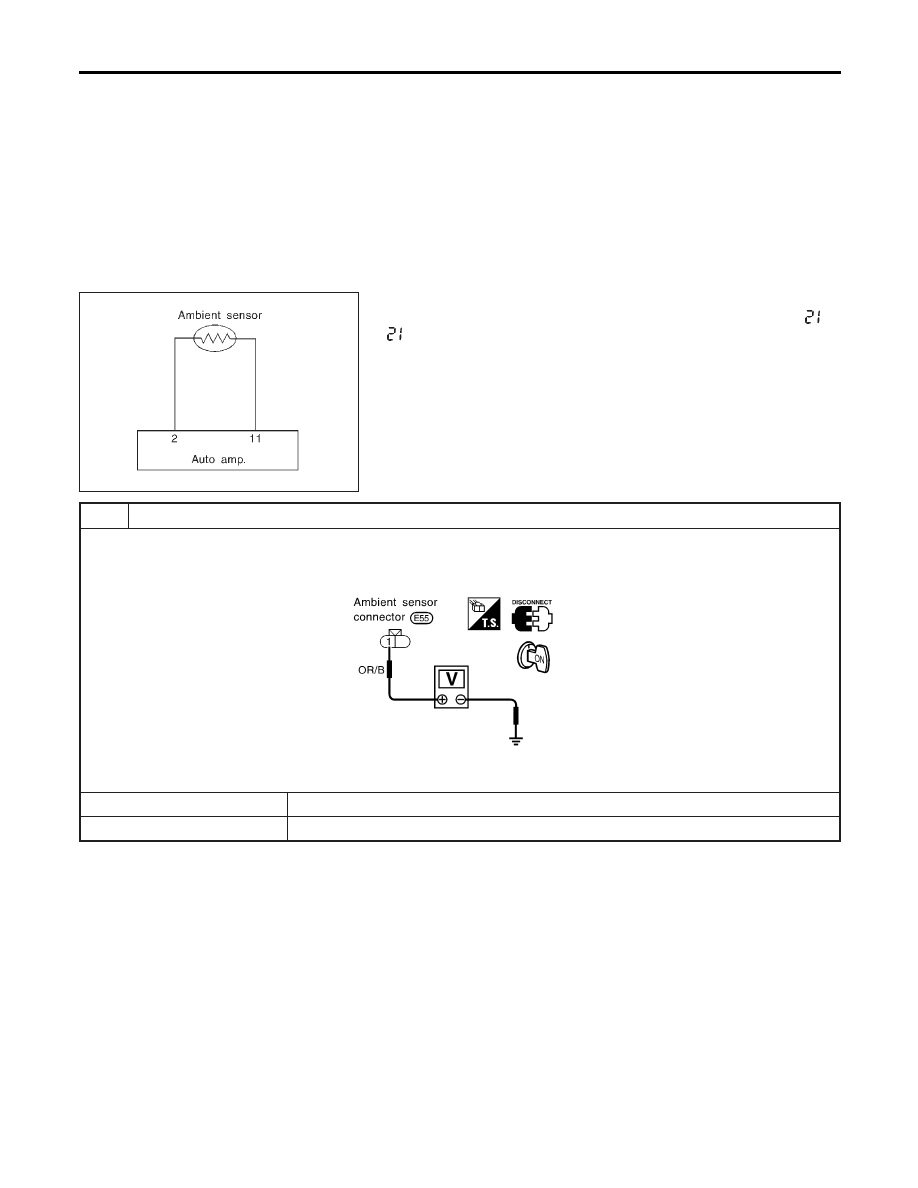

DIAGNOSTIC PROCEDURE

NHHA0216

SYMPTOM: Ambient sensor circuit is open or shorted. (

or

−

is indicated on the display as a result of conducting Self-

diagnosis STEP 2.)

1

CHECK VOLTAGE BETWEEN AMBIENT SENSOR HARNESS CONNECTOR AND BODY GROUND

Disconnect ambient sensor harness connector.
Do approx. 5 volts exist between ambient sensor harness terminal No. 1 and body ground?

RHA052GE

Yes or No

Yes

©

GO TO 2.

No

©

GO TO 4.
