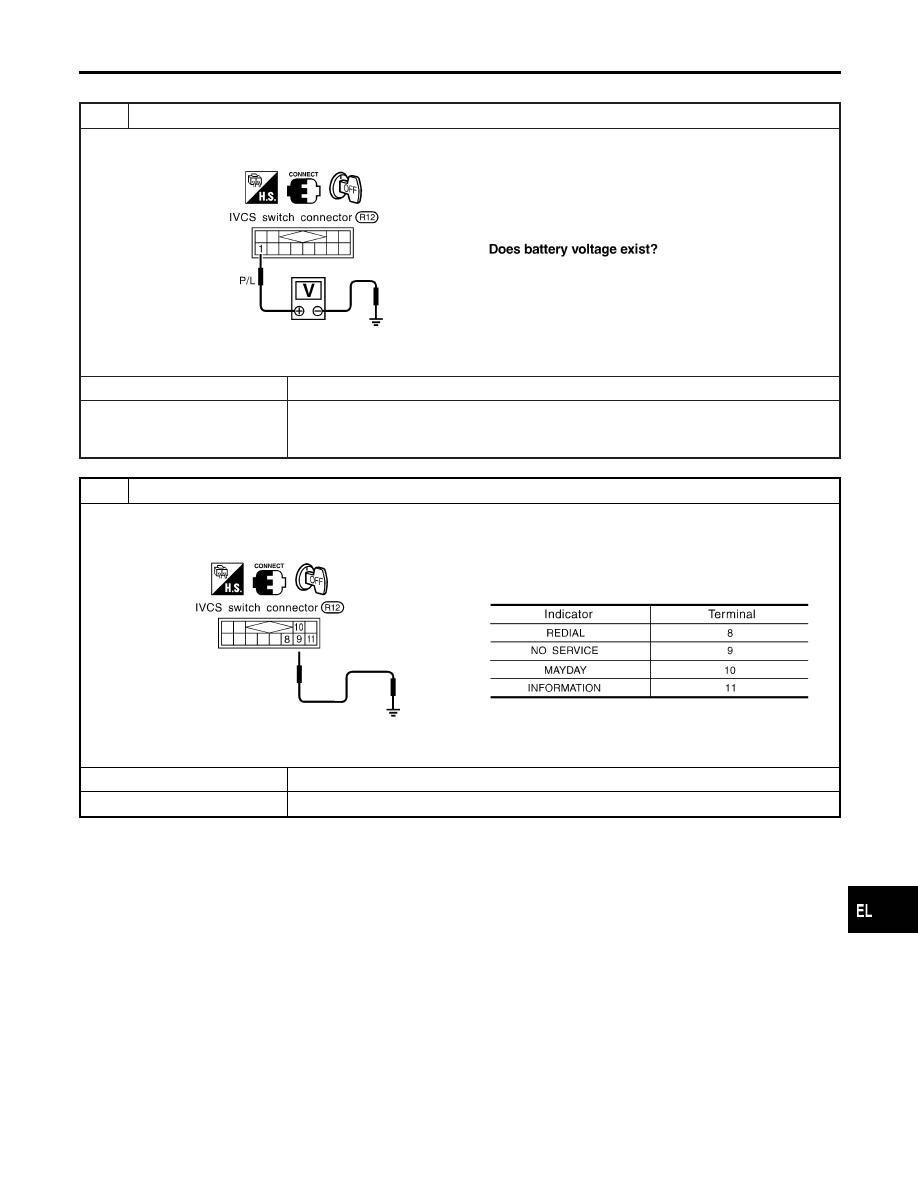

INDICATOR LAMPS CHECK

=NHEL0289S06

1

CHECK POWER SUPPLY FOR INDICATOR LAMPS

Check voltage between IVCS switch terminal 1 and ground.

SEL446WA

Yes or No

Yes

©

GO TO 2.

No

©

Check the following.

I

15A fuse [No. 56, located in fuse and fusible link box]

I

Harness for open or short between fuse and IVCS switch

2

CHECK INDICATOR LAMPS

1. Disconnect IVCS unit connector (Control unit connector).
2. Apply ground to IVCS switch each terminal and check illumination.

SEL447W

OK or NG

OK

©

Check harness for open or short between indicators and IVCS unit.

NG

©

Replace IVCS switch assembly.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-453

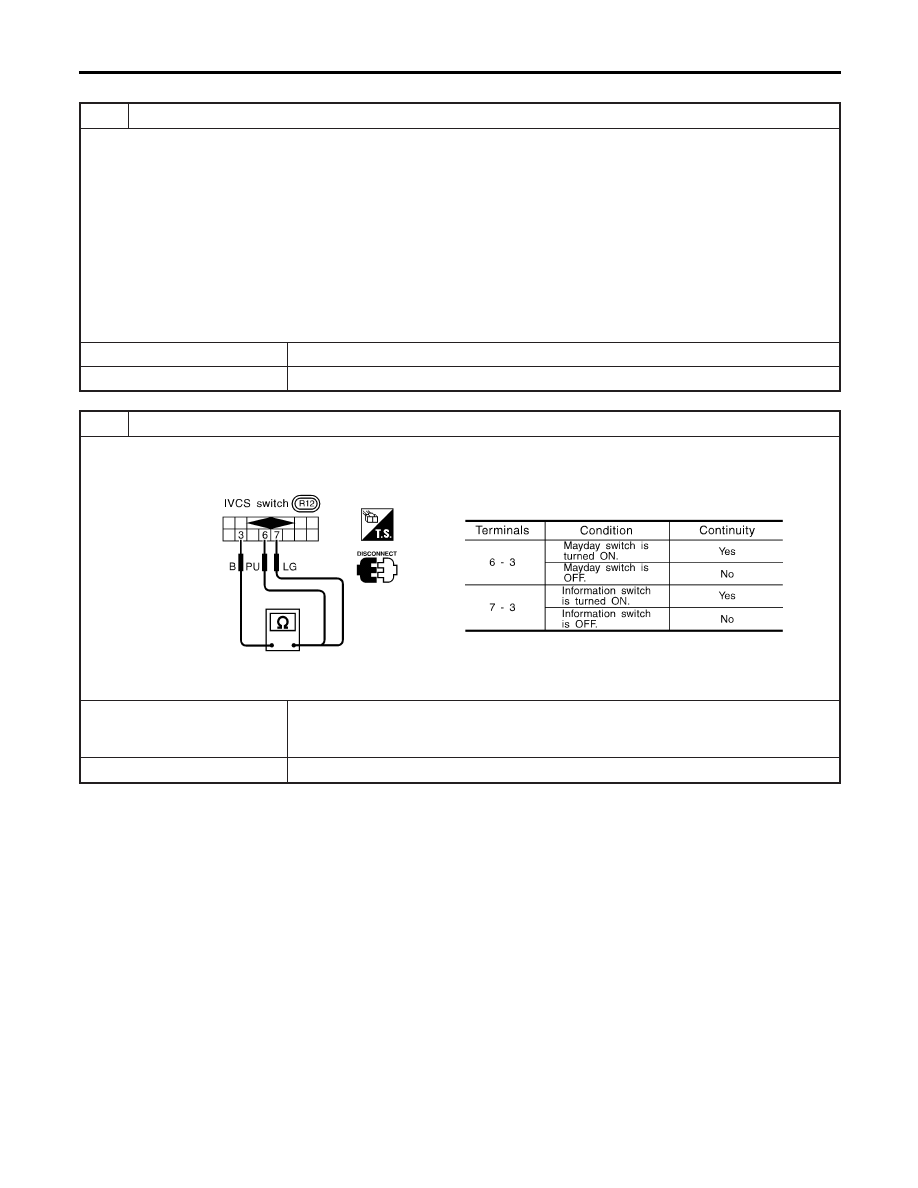

IVCS SWITCH CHECK

=NHEL0289S07

1

CHECK IVCS SWITCH INPUT SIGNAL

1. Turn ignition switch “ON”.
2. Select “SWITCH MONITOR” in “DATA MONITOR” mode.
3. Check each switch signal.

Condition:

When MAYDAY/INFORMATION switch is pushed:

MAYDAY/INFORMATION ON

When MAYDAY/INFORMATION switch is released:

MAYDAY/INFORMATION OFF

NOTE:
When CONSULT-II “DATA MONITOR” mode is operating, INFINITI Communicator does not dial to Communicator
Response Center when the switches are operated.

OK or NG

OK

©

IVCS switch is OK.

NG

©

GO TO 2.

2

CHECK IVCS SWITCH.

1. Disconnect IVCS switch.
2. Check continuity between IVCS switch terminals.

SEL448W

OK or NG

OK

©

Check the following.

I

IVCS switch ground circuit

I

Harness for open or short between IVCS switch and IVCS unit

NG

©

Replace IVCS switch assembly.

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-454

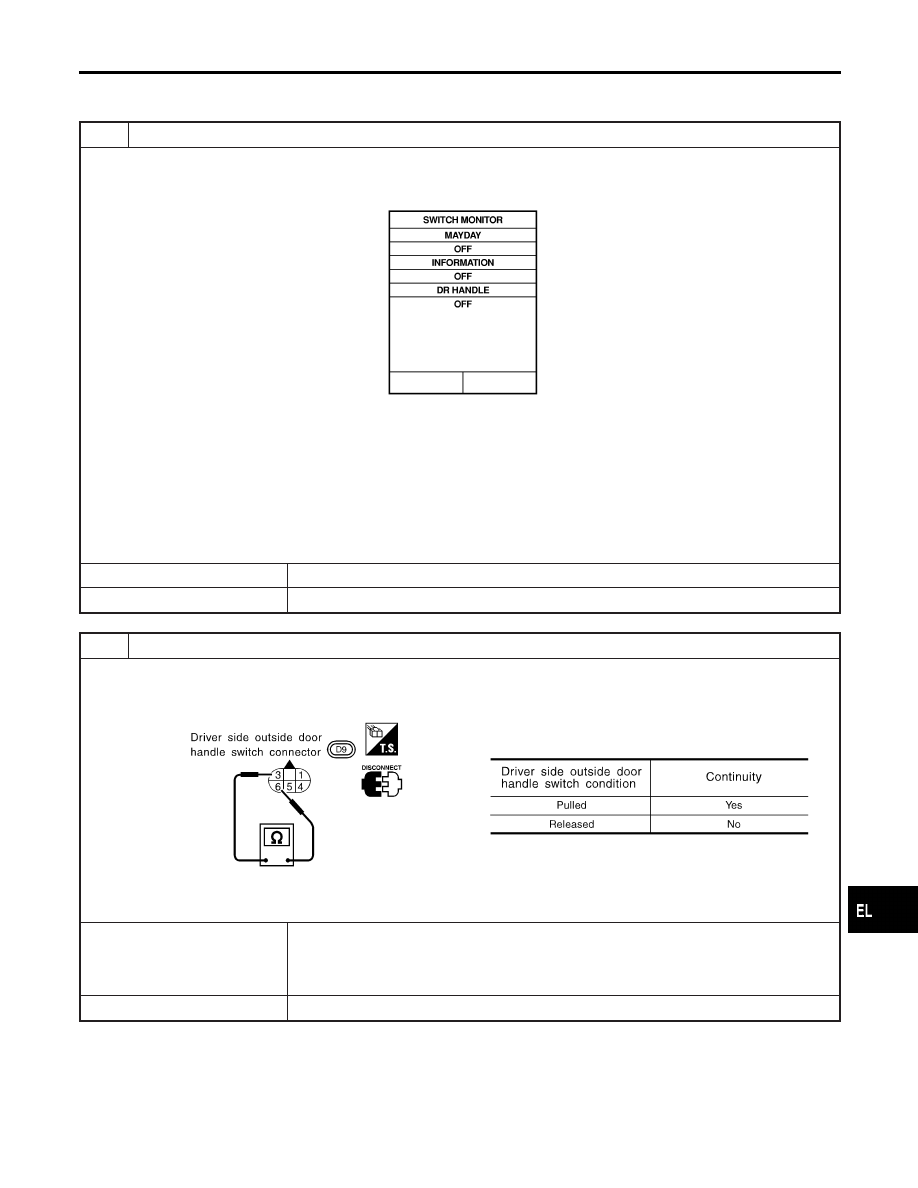

DRIVER SIDE OUTSIDE DOOR HANDLE SWITCH
CHECK

=NHEL0289S08

1

CHECK DRIVER SIDE OUTSIDE DOOR HANDLE SWITCH INPUT SIGNAL

1. Turn ignition switch ON.
2. Select “SWITCH MONITOR” in “DATA MONITOR” mode.
3. Check the switch operation.

SEL468W

Condition:

When driver side outside door handle switch is pushed:

DR HANDLE ON

When driver side outside door handle switch is released:

DR HANDLE OFF

NOTE:
When CONSULT-II “DATA MONITOR” mode is operating, INFINITI Communicator does not dial to Communicator
Response Center when the switches are operated.

OK or NG

OK

©

Driver side outside door handle switch is OK.

NG

©

GO TO 2.

2

CHECK DRIVER SIDE OUTSIDE DOOR HANDLE SWITCH

1. Disconnect driver side outside door handle switch connector.
2. Check continuity between driver side outside door handle switch terminals 3 and 6.

SEL449W

OK or NG

OK

©

Check the following.

I

Driver side outside door handle switch ground circuit

I

Harness for open or short between driver side outside door handle switch and IVCS
unit

NG

©

Replace driver side outside door handle switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

Trouble Diagnoses (Cont’d)

EL-455

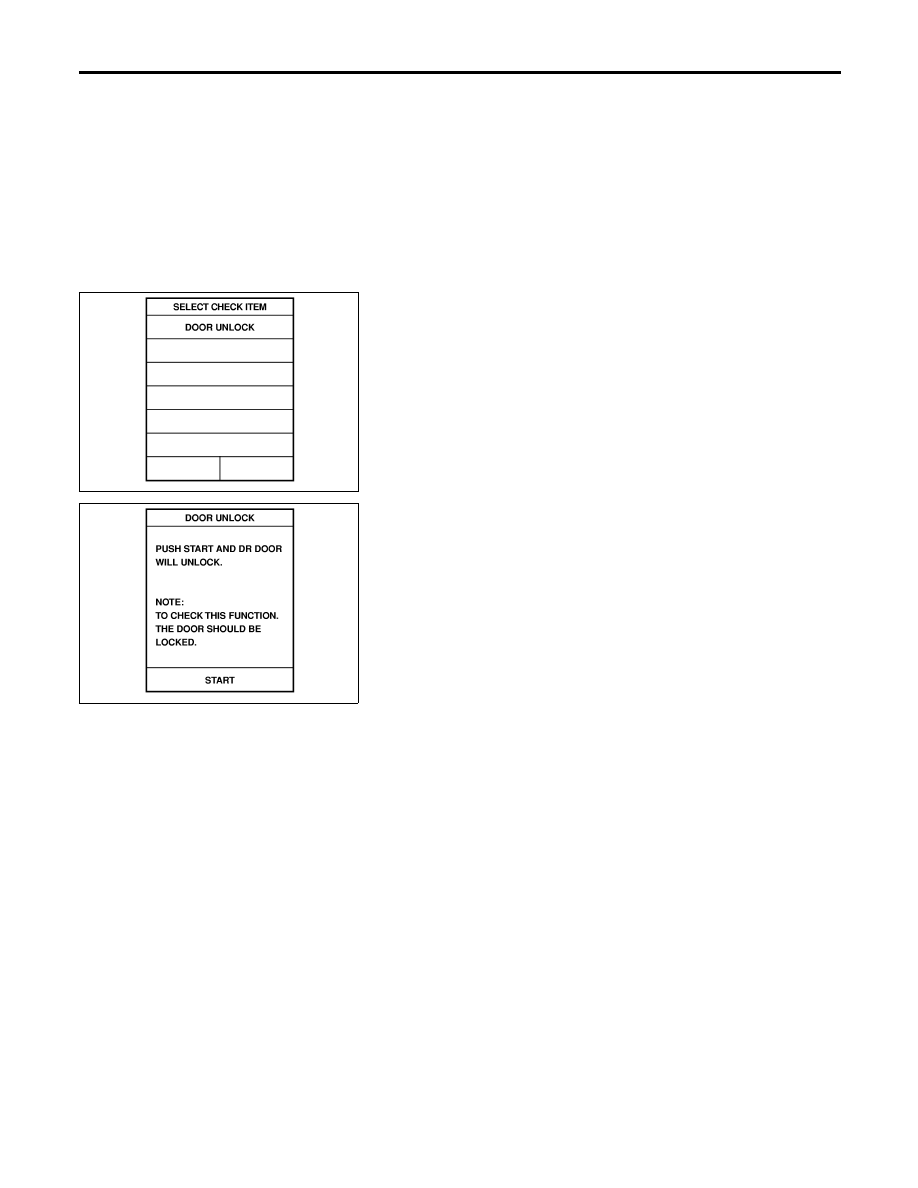

REMOTE DOOR UNLOCK FUNCTION CHECK
(CONSULT-II “FUNCTION CHECK” MODE)

NHEL0289S09

Description

NHEL0289S0901

“Remote door unlock function” can be checked using CONSULT-
II. Driver side door can be unlocked according to the commands to
the smart entrance control unit by the IVCS unit.
NOTE:
Before performing the function check, confirm that power door lock
system operates properly.

SEL450W

How to perform function check.
1.

Lock the doors with door lock/unlock switch on driver’s door
trim.

2.

Touch “FUNCTION CHECK”.

3.

Touch “DOOR UNLOCK”.

SEL451W

4.

Touch “START”. Then driver side door will be unlocked.

I

If the door cannot be unlocked using CONSULT-II, check har-
ness for open or short between smart entrance control unit
terminal 20 and IVCS unit terminal 32.
