APPLICATION ITEMS

NHEL0288S02

Mode

Description

Reference

page

SELF DIAG RESULTS

Displays the result of self-diagnosis.

EL-445

DATA MONITOR

Two modes, “GPS MONITOR” and “SWITCH MONITOR” can be selected in this
mode.

I

Displays current data related to GPS in “GPS MONITOR” mode.

I

Displays IVCS switch and outside door handle switch condition in “SWITCH
MONITOR” mode.

EL-447

FUNCTION CHECK

In this mode, “Remote door unlock function” can be checked using CONSULT-II.
Door can be unlocked according to the commands to the smart entrance control
unit by the IVCS unit. This check verifies communication circuit between smart
entrance control unit and IVCS unit.

EL-456

REGISTERED DATA

Displays the following data registered in the IVCS unit. In this mode the data can-
not be re-written.

I

Unit ID

I

Cellular phone number

I

VIN (Vehicle Identification Number)

EL-448

CONFIGURATION
(See Note.)

In this mode, the system can be set up in the demonstration mode to confirm sys-
tem operation.

EL-461

Various data related to both the Communicator Response Center contract and cel-
lular provider can be written/updated in this mode.

I

Phone number

I

NAM (Number Assignment Module)

I

Stolen vehicle tracking setting (Default should always be on.)

I

Alarm notification setting (Default should always be on.)

EL-463

ECU PART NUMBER

Displays the part number of the IVCS unit.

—

NOTE:
Data must not be rewritten without prior approval from the
customer.

SEL440W

“SELF-DIAG RESULTS” MODE

NHEL0288S03

How to Perform Self-diagnosis

NHEL0288S0301

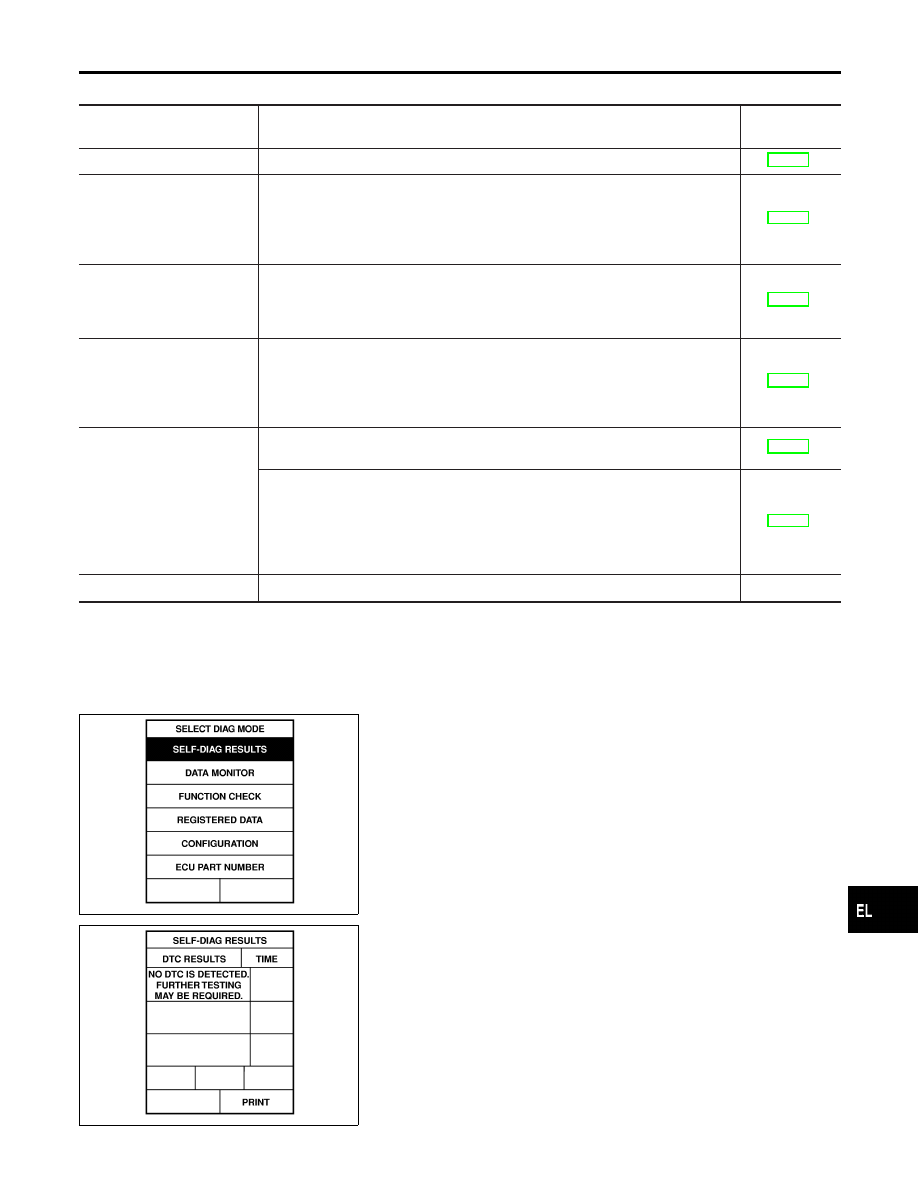

1.

Touch “SELF-DIAG RESULTS”.

2.

Touch “START”.

SEL441W

3.

If no malfunction is detected, CONSULT-II will show “NO DTC
IS DETECTED.”

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

CONSULT-II (Cont’d)

EL-445

SEL442W

I

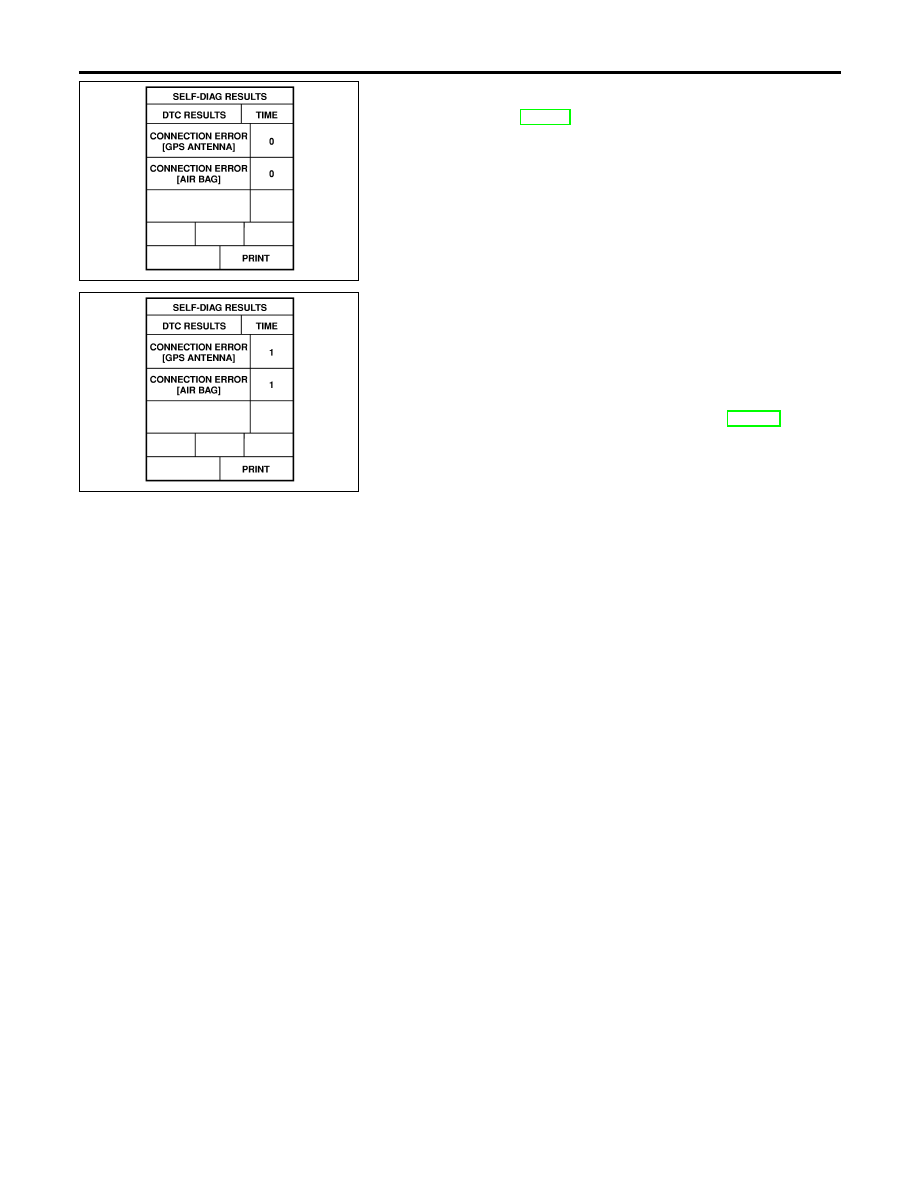

If trouble codes are displayed with “TIME = 0”, repair/replace
the system according to “SYMPTOM CHART 1 (SELF-DIAG-
NOSIS ITEM)”, EL-450.

I

In this case, both “MAYDAY” and “INFORMATION” indicator
lamps illuminate for more than 30 seconds while the ignition
switch is in the ON position.

NOTE:
The time data in CONSULT-II “SELF-DIAG RESULTS” mode
displays the number of ignition switch cycles without the
same malfunctioning occurring.

SEL443W

I

If trouble codes are displayed with “TIME = 1 or greater”, it
means that the trouble code is historical data. So no further
diagnosis is required.

NOTE:
If trouble codes are displayed with “TIME = 1 or greater” even
though the INFINITI Communicator has never been serviced.
Intermittent incidents may occur. Check the system, refer to
“Trouble Diagnoses for Intermittent Incident”, EL-459.

I

If the system does not detect any trouble, the IVCS indicators
will turn off after bulb check (self-diagnosis) is completed while
the ignition switch is in the ON position.

NOTE:

I

The trouble codes cannot be erased by CONSULT-II.

I

After 50 ignition cycles, the trouble codes are no longer
displayed in the CONSULT-II “SELF-DIAG RESULTS”
mode.

I

The IVCS unit does not count the ignition switch cycles
unless the ignition switch is OFF for more than 3 minutes
between each ignition switch cycle.

INFINITI COMMUNICATOR (IVCS)

CONSULT-II (Cont’d)

EL-446

“DATA MONITOR” MODE

NHEL0288S04

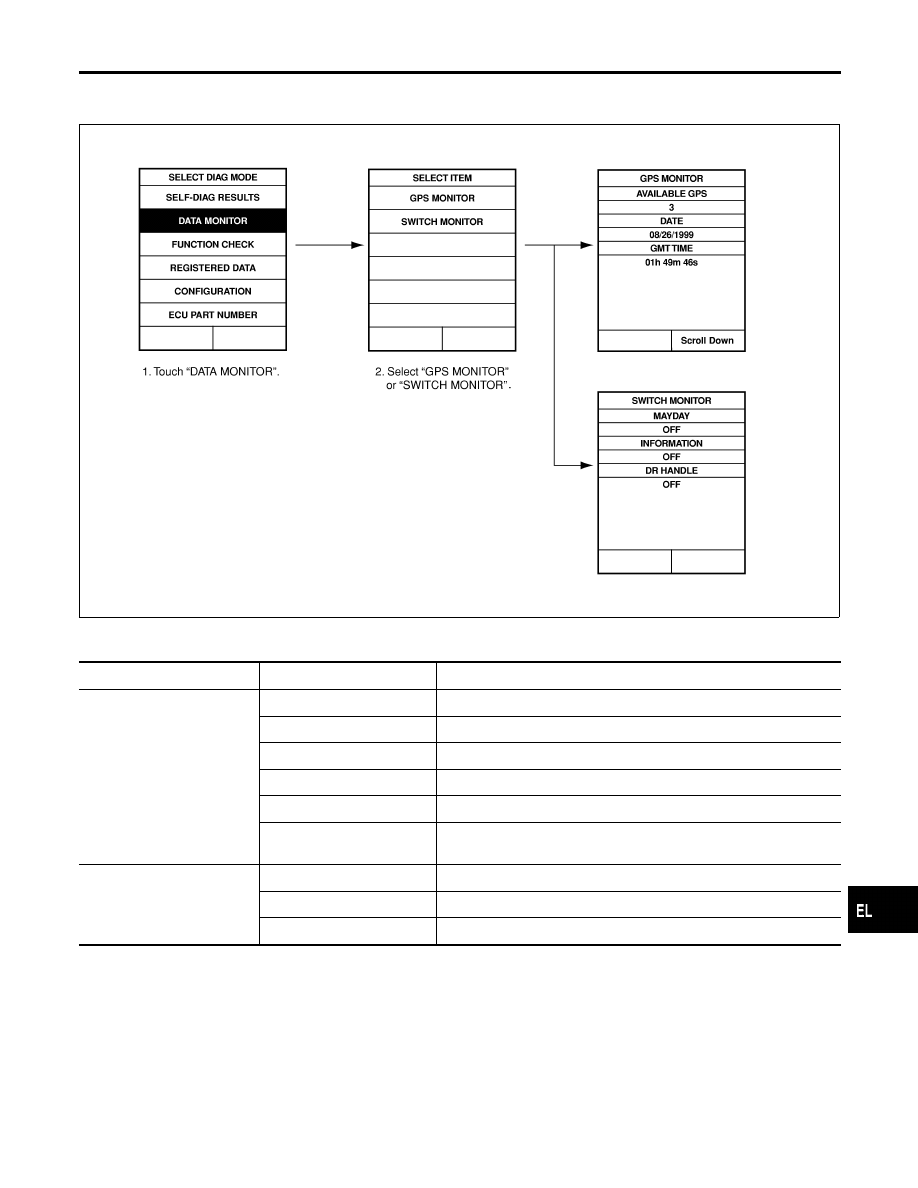

How to Perform Data Monitor

NHEL0288S0401

SEL444W

Data Monitor Item Chart

NHEL0288S0402

Mode

Monitor item

Description

GPS MONITOR

AVAILABLE GPS

The number of GPS satellites captured by GPS antenna

DATE

Date of Greenwich mean time

GMT TIME

Greenwich mean time (Different from local time)

LAT.

Latitude

LONG.

Longitude

DOP

Index of precision (an index of location status of GPS satellites. The
smaller the value is, the higher the positioning precision is.)

SWITCH MONITOR

MAYDAY

“MAYDAY” emergency switch condition

INFORMATION

“INFORMATION” switch condition

DR HANDLE

Driver side outside door handle switch condition

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

INFINITI COMMUNICATOR (IVCS)

CONSULT-II (Cont’d)

EL-447

SEL445W

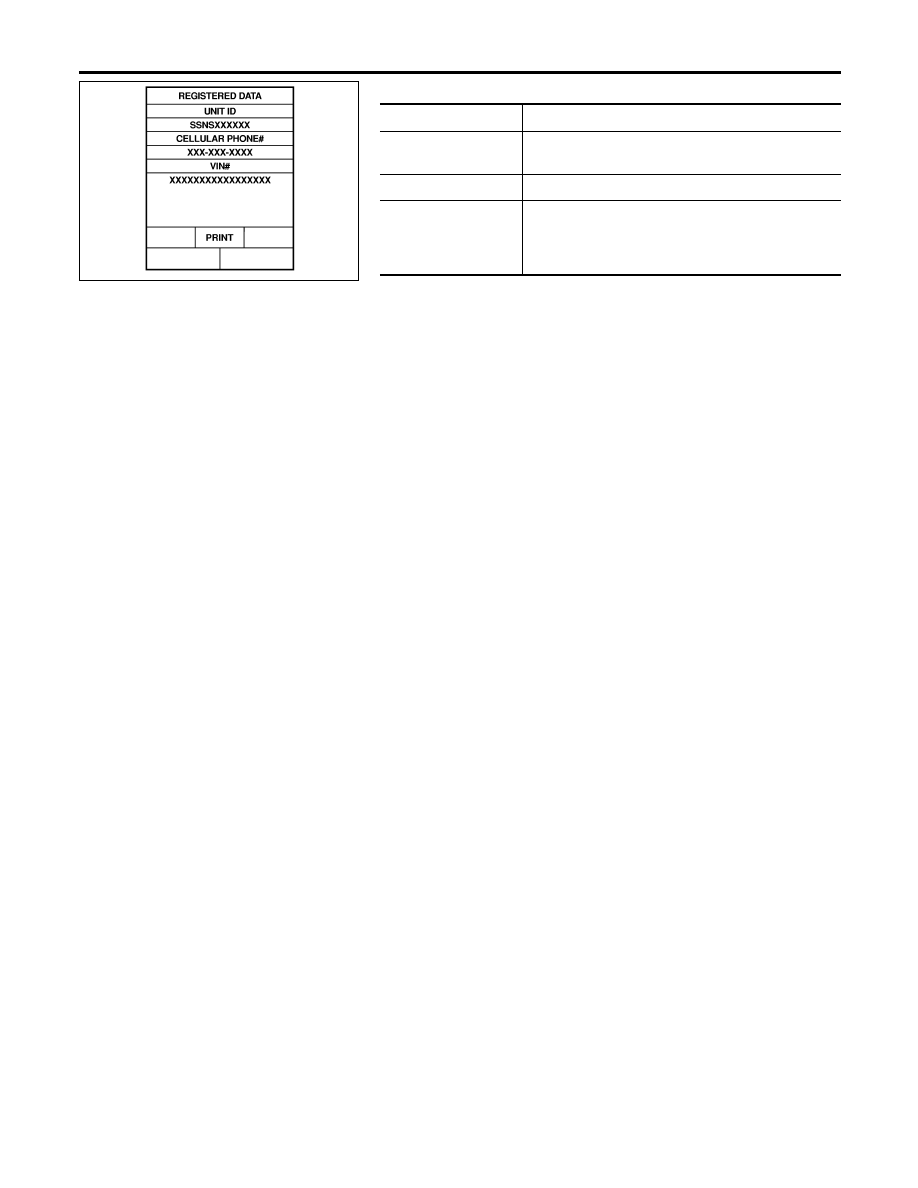

“REGISTERED DATA” MODE

NHEL0288S05

Item

Description

UNIT ID

ID number of the IVCS unit. ID number is unique to
each unit and differs for each unit.

CELLULAR PHONE #

—

VIN #

Vehicle Identification Number. When the IVCS unit is
replaced, VIN # is written in the memory of the
replaced unit by transmitting data from the Communi-
cator Response Center.

NOTE:
No data can be changed in this CONSULT-II mode.

INFINITI COMMUNICATOR (IVCS)

CONSULT-II (Cont’d)

EL-448
