4

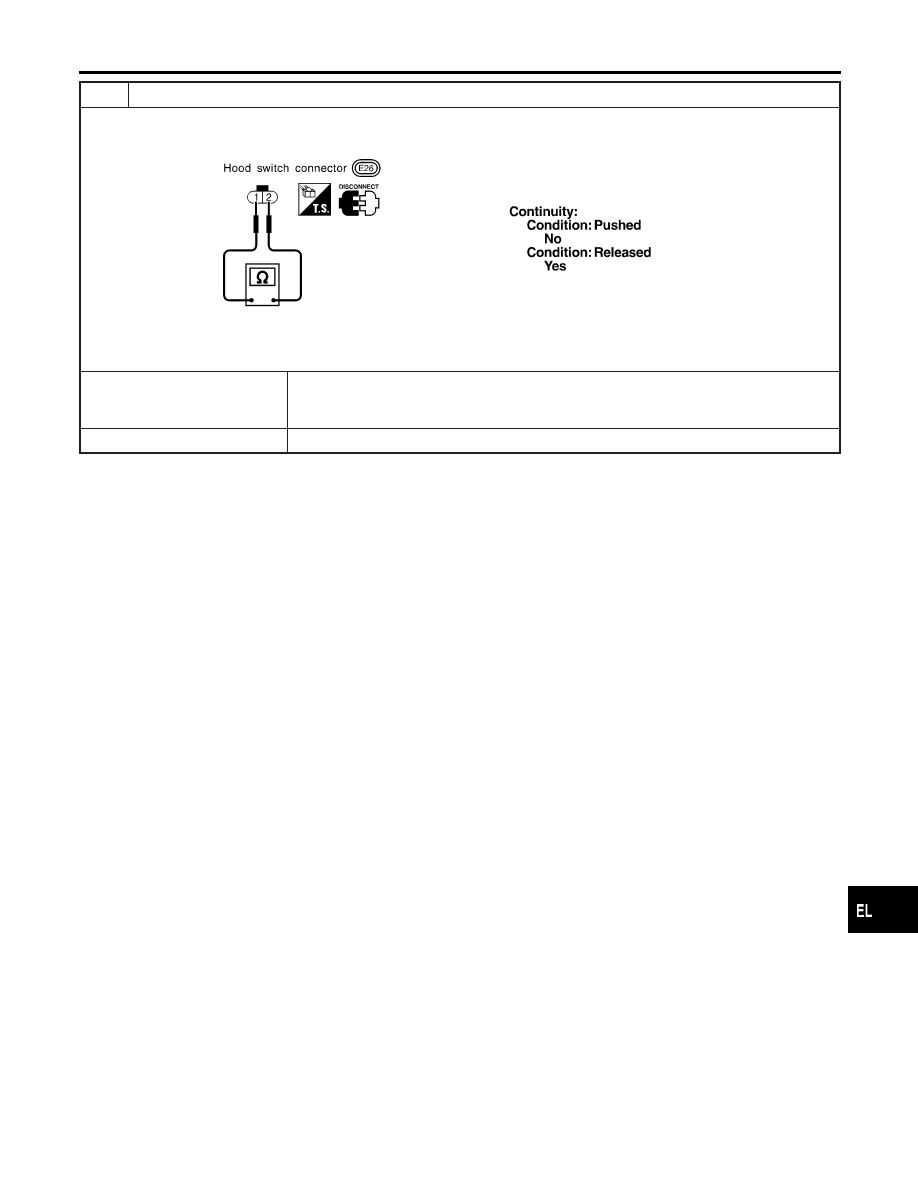

CHECK HOOD SWITCH

1. Disconnect hood switch connector.
2. Check continuity between hood switch terminals 1 and 2.

SEL240W

OK or NG

OK

©

Check the following.

I

Hood switch ground circuit

I

Harness for open or short between smart entrance control unit and hood switch

NG

©

Replace hood switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-389

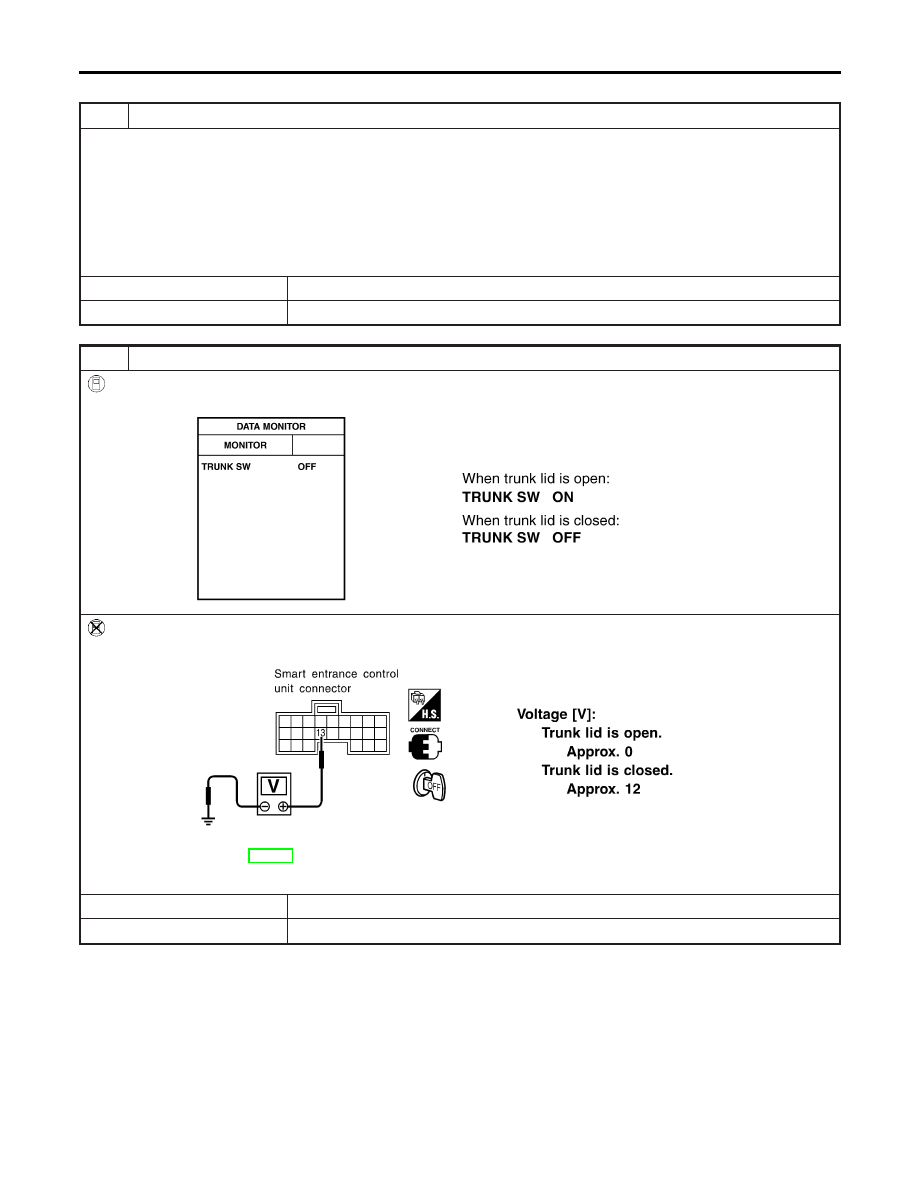

Trunk Room Lamp Switch Check

=NHEL0123S0403

1

PRELIMINARY CHECK

1. Turn ignition switch OFF and remove key from ignition key cylinder.

“SECURITY” indicator lamp should blink every 2.6 seconds.

2. Close all doors, hood and trunk lid.
3. Lock doors with multi-remote controller from inside the vehicle.

“SECURITY” indicator lamp should turn on for 30 seconds.

4. Open trunk lid with trunk lid opener switch (on driver side door trim) within 30 seconds after door is locked.

“SECURITY” indicator lamp should turn off.

OK or NG

OK

©

Trunk room lamp switch is OK.

NG

©

GO TO 2.

2

CHECK TRUNK ROOM LAMP SWITCH INPUT SIGNAL

With CONSULT-II

Check trunk room lamp switch (“TRUNK SW”), in “DATA MONITOR” mode with CONSULT-II.

SEL355W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminal 13 (PU/Y) and ground.

SEL036Y

Refer to wiring diagram in EL-374.

OK or NG

OK

©

Trunk room lamp switch is OK.

NG

©

GO TO 3.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-390

3

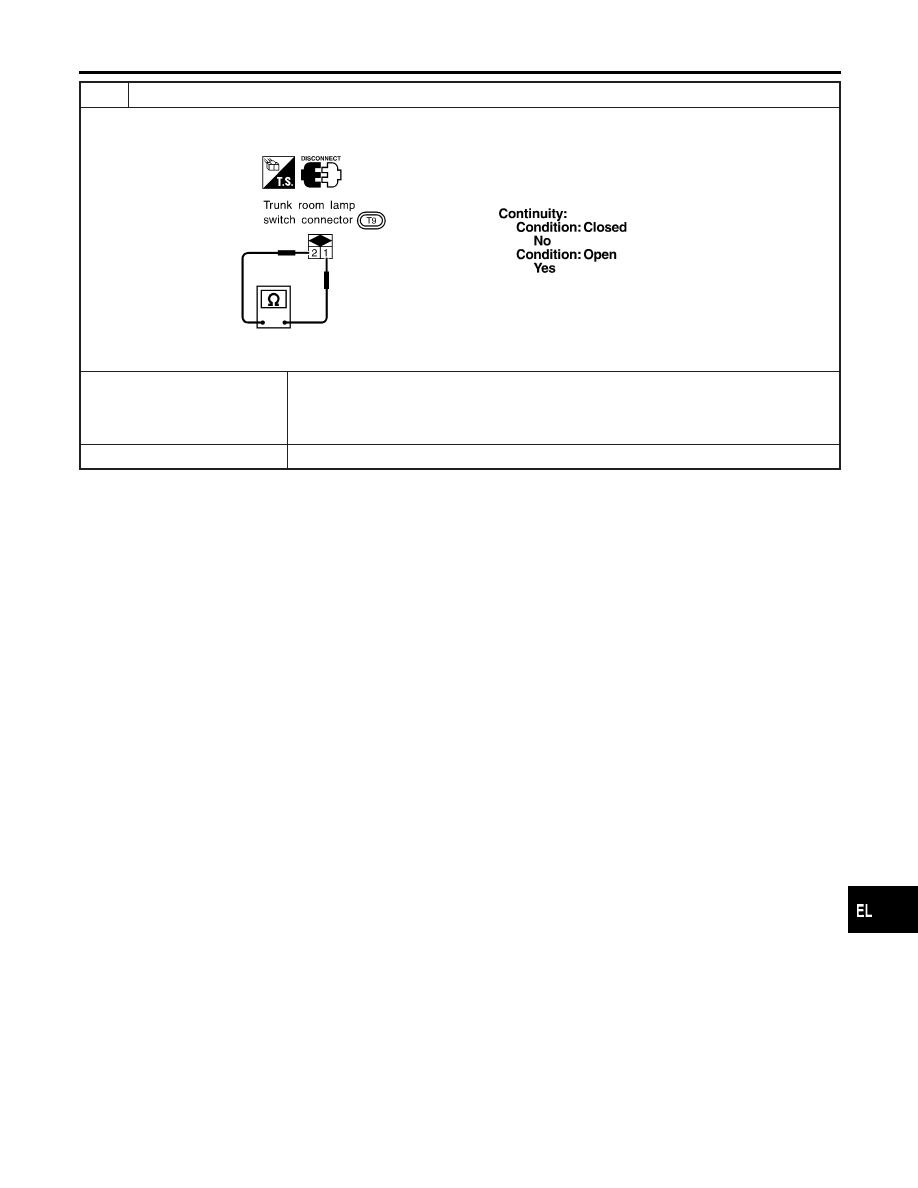

CHECK TRUNK ROOM LAMP SWITCH

1. Disconnect trunk room lamp switch connector.
2. Check continuity between trunk room lamp switch terminals 1 and 2.

SEL242W

OK or NG

OK

©

Check the following.

I

Trunk room lamp switch ground circuit

I

Harness for open or short between smart entrance control unit and trunk room lamp
switch

NG

©

Replace trunk room lamp switch.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-391

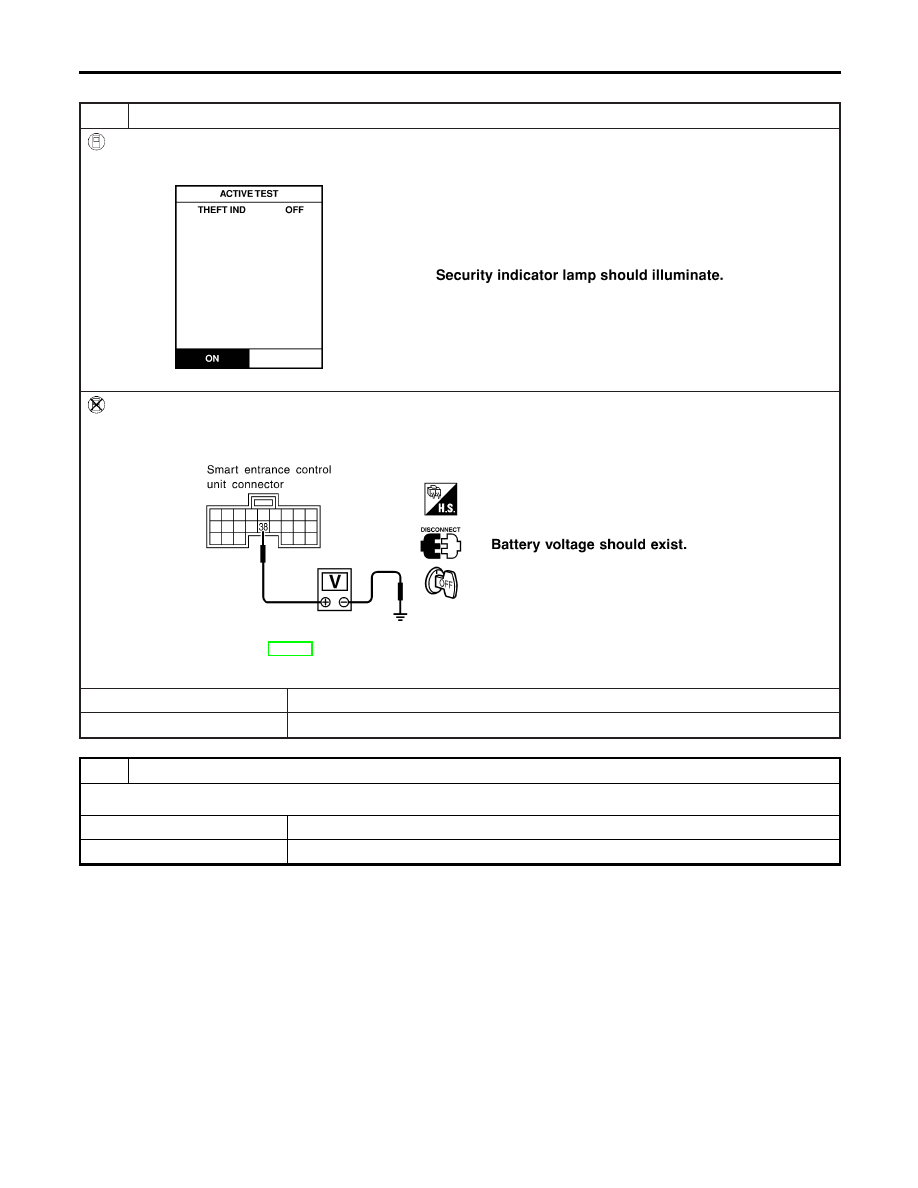

SECURITY INDICATOR LAMP CHECK

=NHEL0123S05

1

CHECK INDICATOR LAMP OPERATION

With CONSULT-II

1. Select “ACTIVE TEST” in “THEFT WAR ALM” with CONSULT-II.
2. Select “THEFT IND” and touch “ON”.

SEL356W

Without CONSULT-II

1. Disconnect smart entrance control unit harness connector.
2. Check voltage between smart entrance control unit harness connector M144 terminal 38 (G/OR) and ground.

SEL037Y

Refer to wiring diagram in EL-374.

OK or NG

OK

©

Security indicator lamp is OK.

NG

©

GO TO 2.

2

CHECK INDICATOR LAMP

OK or NG

OK

©

GO TO 3.

NG

©

Replace indicator lamp.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses (Cont’d)

EL-392
