SEF289X

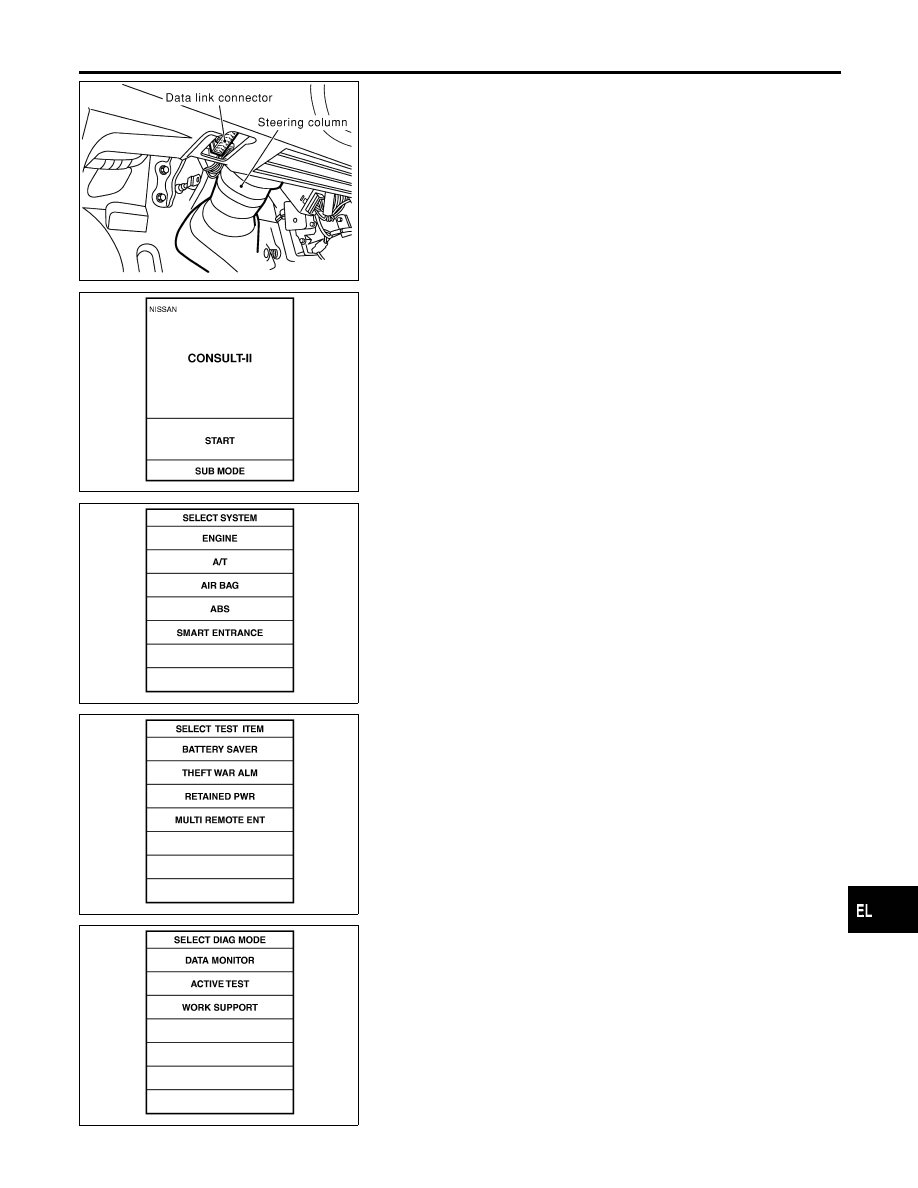

CONSULT-II Inspection Procedure

=NHEL0244

“THEFT WAR ALM”

NHEL0244S01

1.

Turn ignition switch “OFF”.

2.

Connect “CONSULT-II” to the data link connector.

PBR455D

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SEL941W

5.

Touch “SMART ENTRANCE”.

SEL273W

6.

Touch “THEFT WAR ALM”.

SEL274W

7.

Select diagnosis mode.
“DATA MONITOR”, “ACTIVE TEST” and “WORK SUPPORT”
are available.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

CONSULT-II Inspection Procedure

EL-381

CONSULT-II Application Item

NHEL0245

“THEFT WAR ALM”

NHEL0245S01

Data Monitor

NHEL0245S0101

Monitored Item

Description

IGN ON SW

Indicates [ON/OFF] condition of ignition switch.

ACC ON SW

Indicates [ON/OFF] condition of ignition switch in ACC position.

KEY CYL LK SW

Indicates [ON/OFF] condition of lock signal from key cylinder switch.

KEY CYL UN SW

Indicates [ON/OFF] condition of unlock signal from key cylinder switch.

DOOR SW-RR

Indicates [ON/OFF] condition of rear door switch.

DOOR SW-DR

Indicates [ON/OFF] condition of front door switch LH.

DOOR SW-AS

Indicates [ON/OFF] condition of front door switch RH.

TRUNK SW

Indicates [ON/OFF] condition of trunk switch.

TRUNK KEY SW

Indicates [ON/OFF] condition of trunk key cylinder switch.

HOOD SWITCH

Indicates [ON/OFF] condition of hood switch.

LOCK SW DR/AS

Indicates [ON/OFF] condition of lock signal from door lock/unlock switch LH and RH.

UNLK SW DR/AS

Indicates [ON/OFF] condition of unlock signal from door lock/unlock LH and RH.

LK BUTTON/SIG

Indicates [ON/OFF] condition of lock signal from remote controller.

UN BUTTON/SIG

Indicates [ON/OFF] condition of unlock signal from remote controller.

TRUNK BTN/SIG

Indicates [ON/OFF] condition of trunk open signal from remote controller.

Active Test

NHEL0245S0102

Test Item

Description

THEFT IND

This test is able to check security indicator lamp operation. The lamp will be turned on when
“ON” on CONSULT-II screen is touched.

HORN

This test is able to check vehicle security alarm operation. The alarm will be activated for 0.5
seconds after “ON” on CONSULT-II screen is touched.

HEADLAMP

This test is able to check vehicle security alarm headlamp operation. The headlamp illumi-
nates for 0.5 seconds after “ON” on CONSULT-II screen is touched.

Work Support

NHEL0245S0103

Test Item

Description

THEFT ALM TRG

The switch which triggered vehicle security alarm is recorded. This mode is able to confirm
and erase the record of theft waning alarm. The trigger data can be erased by touching
“CLEAR” on CONSULT-II screen.

VEHICLE SECURITY (THEFT WARNING) SYSTEM

CONSULT-II Application Item

EL-382

Trouble Diagnoses

=NHEL0123

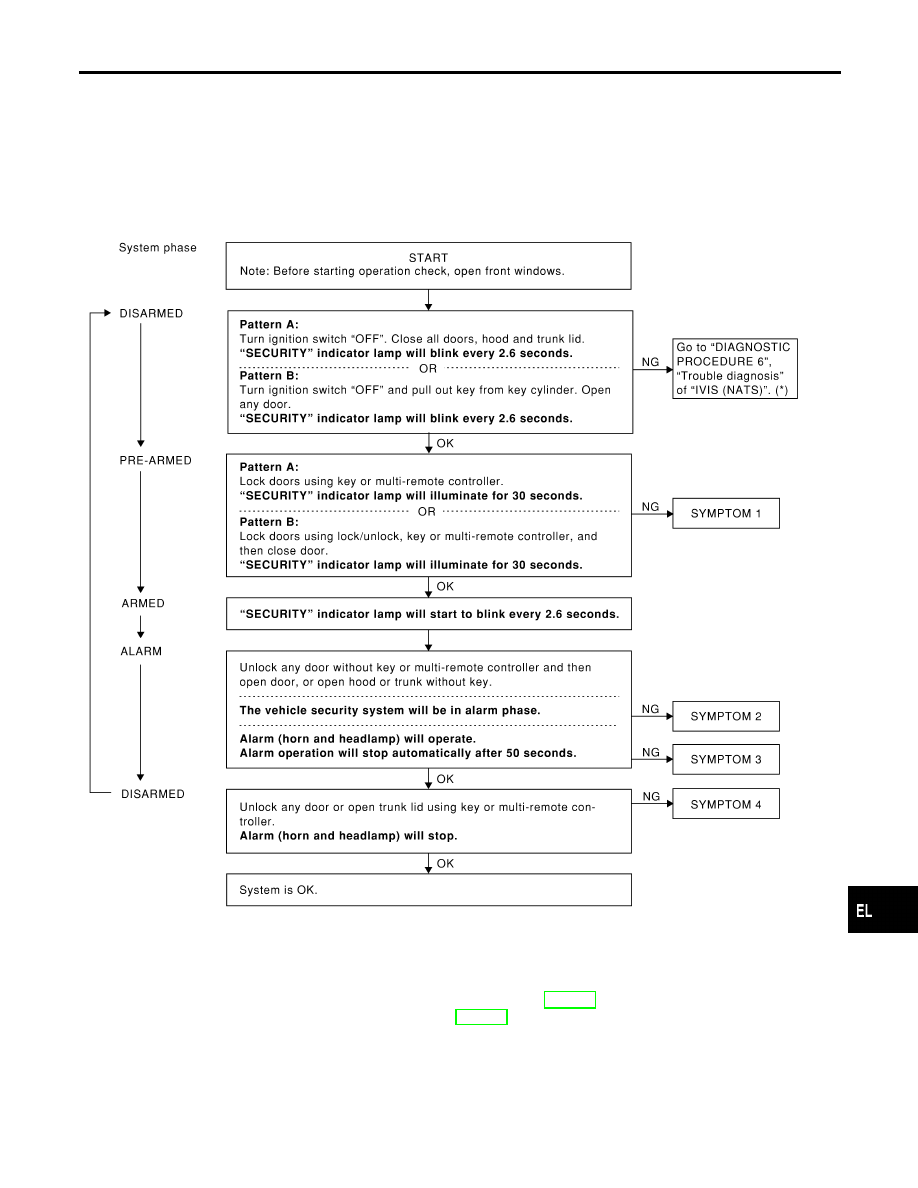

PRELIMINARY CHECK

NHEL0123S01

The system operation is canceled by turning ignition switch to
“ACC” at any step between START and ARMED in the following
flow chart.

SEL731WA

For details of “Pattern A” and “Pattern B” about vehicle security
system setting, refer to EL-368.
*: Refer to EL-428.
After performing preliminary check, go to symptom chart on
next page.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

VEHICLE SECURITY (THEFT WARNING) SYSTEM

Trouble Diagnoses

EL-383

SYMPTOM CHART

NHEL0123S02

REFERENCE PAGE (EL-

)

383

385

386

392

394

395

396

398

347

SYMPTOM

PRELIMINAR

Y

CHECK

POWER

SUPPL

Y

AND

GROUND

CIRCUIT

CHECK

DOOR,

HOOD

AND

TRUNK

ROOM

LAMP

SWITCH

CHECK

SECURITY

INDICA

T

O

R

LAMP

CHECK

DOOR

KEY

CYLINDER

SWITCH

CHECK

TRUNK

LID

KEY

CYLINDER

SWITCH

CHECK

DOOR

LOCK/UNLOCK

SWITCH

CHECK

VEHICLE

SECURITY

HORN

AND

HEADLAMP

ALARM

CHECK

Check

“MUL

TI-REMOTE

CONTROL”

system.

1

Vehicle security indicator does not
illuminate for 30 seconds.

X

X

X

V

ehicle

security

system

cannot

be

set

by

....

All items

X

X

X

Door outside key

X

X

Lock/unlock switch

X

X

Multi-remote control

X

X

2

*1

V

ehicle

security

system

does

not

alarm

when

...

One of the door is
opened

X

X

3

V

ehicle

security

alarm

does

not

activate.

Horn or headlamp
alarm

X

X

X

4

V

ehicle

security

system

cannot

be

canceled

by

....

Door outside key

X

X

Trunk lid key

X

X

Multi-remote control

X

X

X : Applicable
*1: Make sure the system is in the armed phase.

Before starting trouble diagnoses above, perform preliminary
check, EL-383.
Symptom numbers in the symptom chart correspond with those of
preliminary check.
