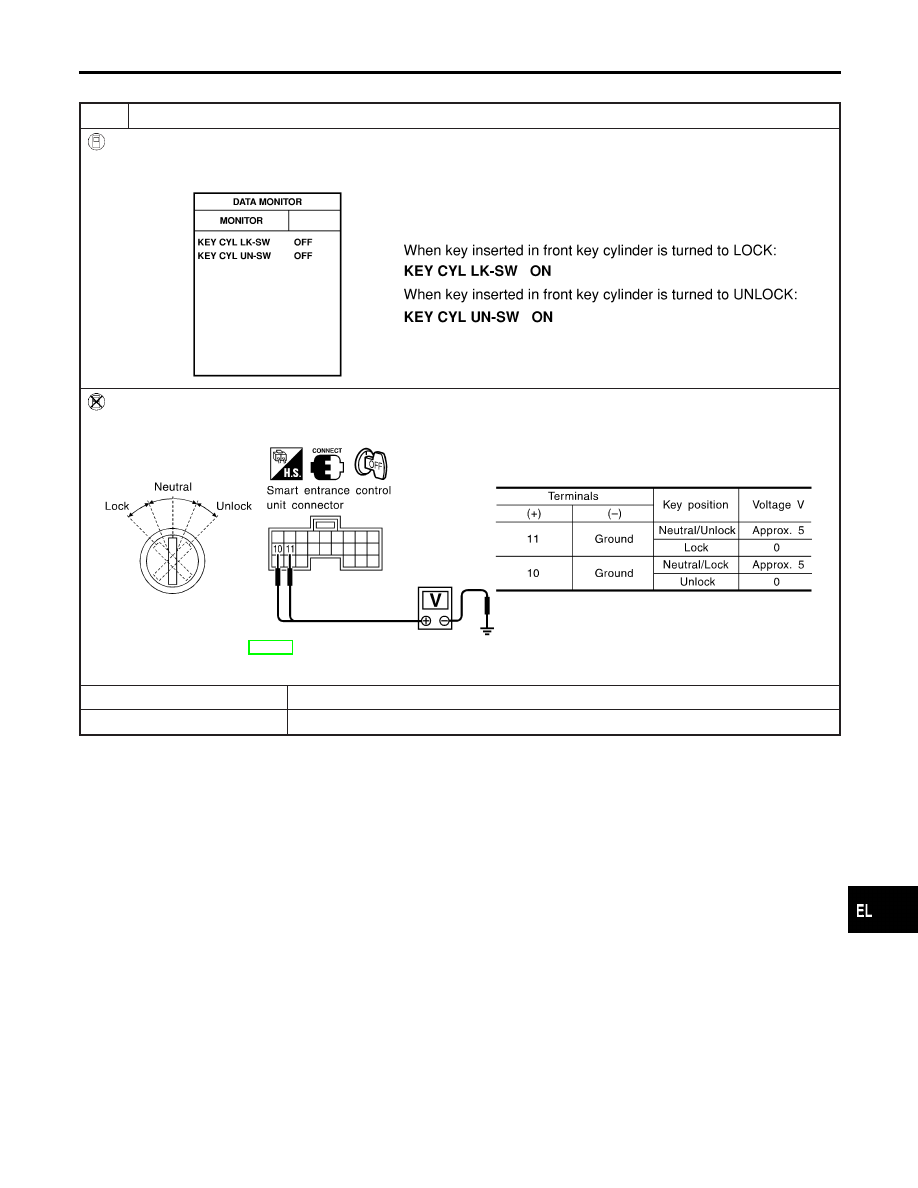

FRONT DOOR KEY CYLINDER SWITCH CHECK

=NHEL0193S06

1

CHECK DOOR KEY CYLINDER SWITCH INPUT SIGNAL (LOCK/UNLOCK SIGNAL)

With CONSULT-II

Check front door key cylinder switch (“KEY CYL LK-SW”/“KEY CYL UN-SW”) in “DATA MONITOR” mode with CONSULT-
II.

SEL342W

Without CONSULT-II

Check voltage between smart entrance control unit harness connector M143 terminals 10 (OR/L) or 11 (OR/B) and
ground.

SEL013Y

Refer to wiring diagram in EL-323.

OK or NG

OK

©

Door key cylinder switch is OK.

NG

©

GO TO 2.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-333

2

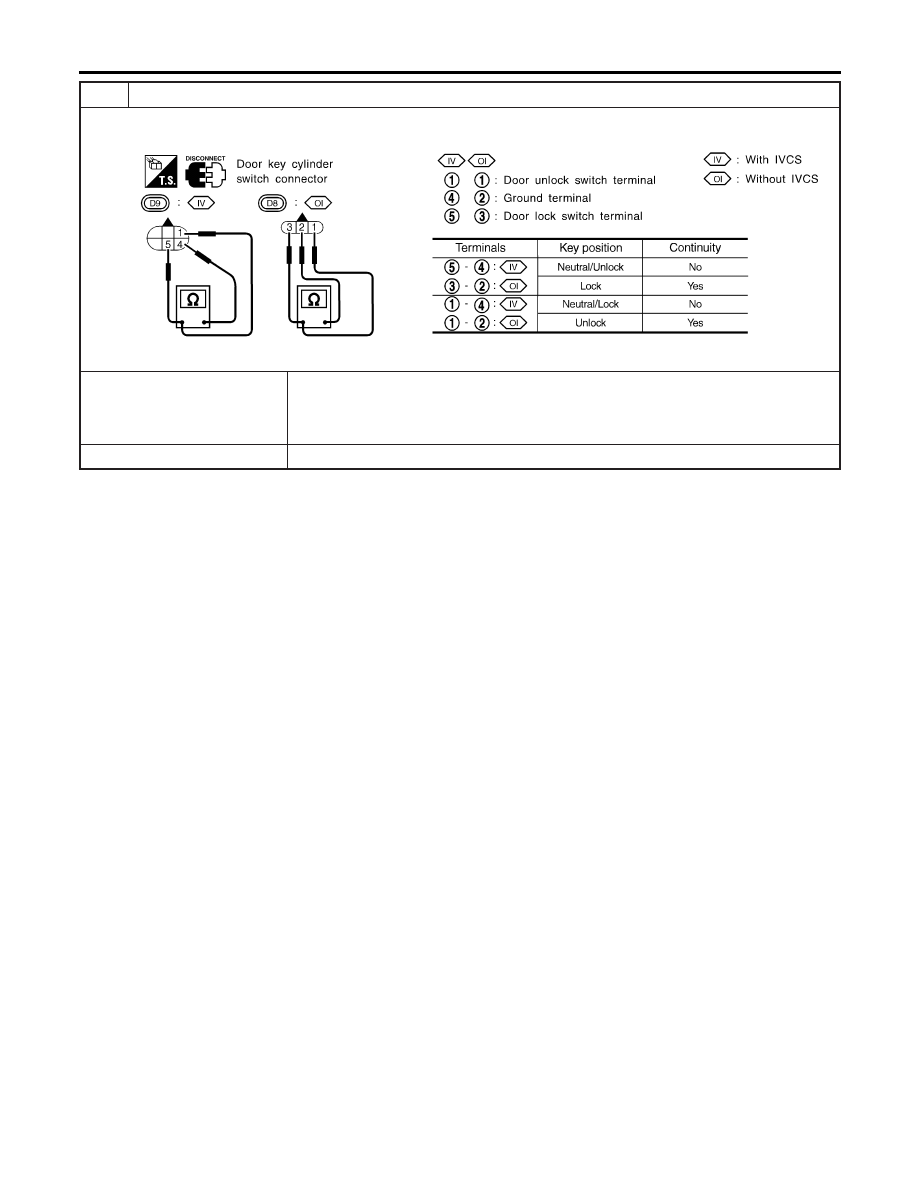

CHECK DOOR KEY CYLINDER SWITCH

1. Disconnect door key cylinder switch harness connector.
2. Check continuity between door key cylinder switch terminals.

SEL650W

OK or NG

OK

©

Check the following.

I

Door key cylinder switch ground circuit

I

Harness for open or short between smart entrance control unit and door key cylinder
switch

NG

©

Replace door key cylinder switch.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-334

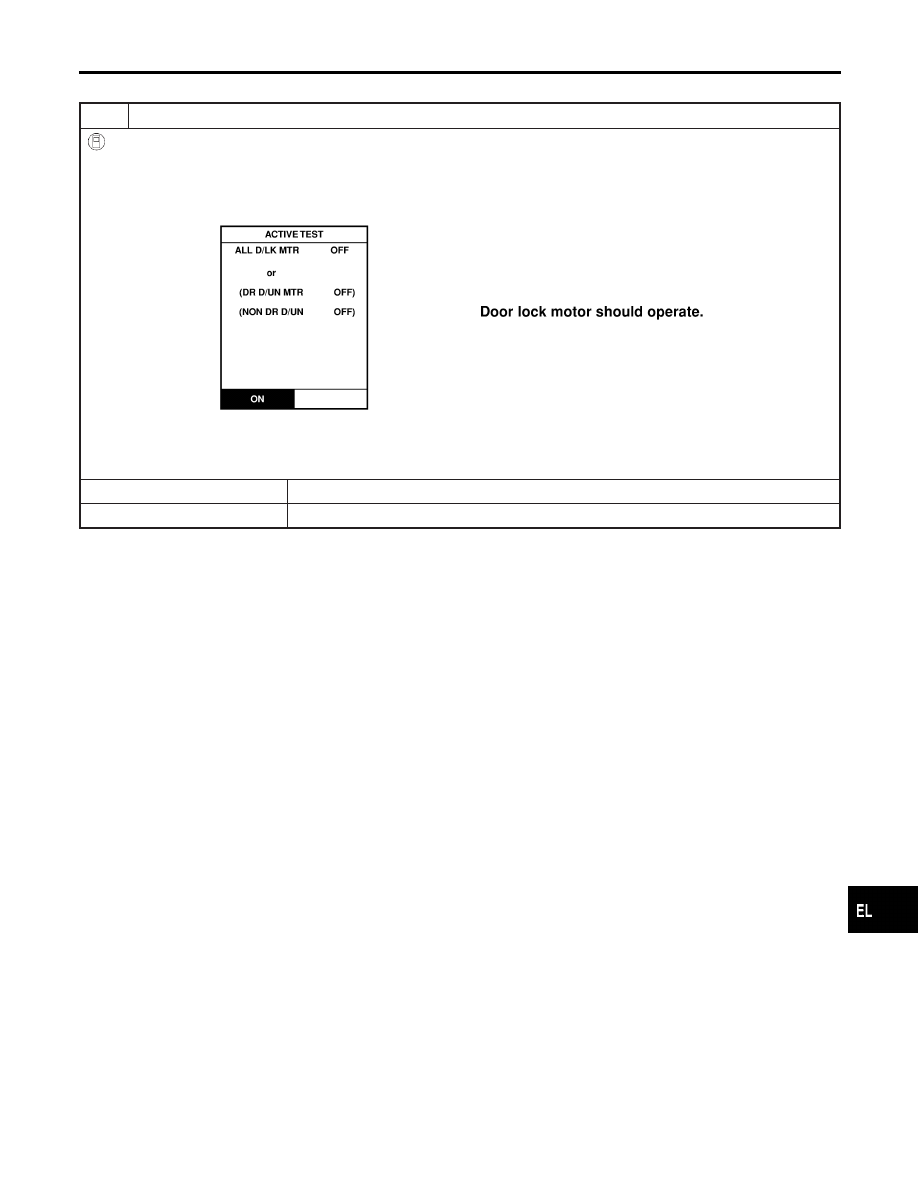

DOOR LOCK ACTUATOR CHECK

=NHEL0193S08

1

CHECK DOOR LOCK ACTUATOR OPERATION

With CONSULT-II

1. Select “ACTIVE TEST” in “DOOR LOCK” with CONSULT-II.
2. Select “ALL D/LK MTR” and touch “ON”.
3. Then, select “DR D/UN MTR” and touch “ON”.
4. Select “NON DR D/UN” and touch “ON”.

SEL343W

NOTE:
If CONSULT-II is not available, skip this procedure and go to the next step.

OK or NG

OK

©

Door lock actuator is OK.

NG

©

GO TO 2.

GI

MA

EM

LC

EC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-335

2

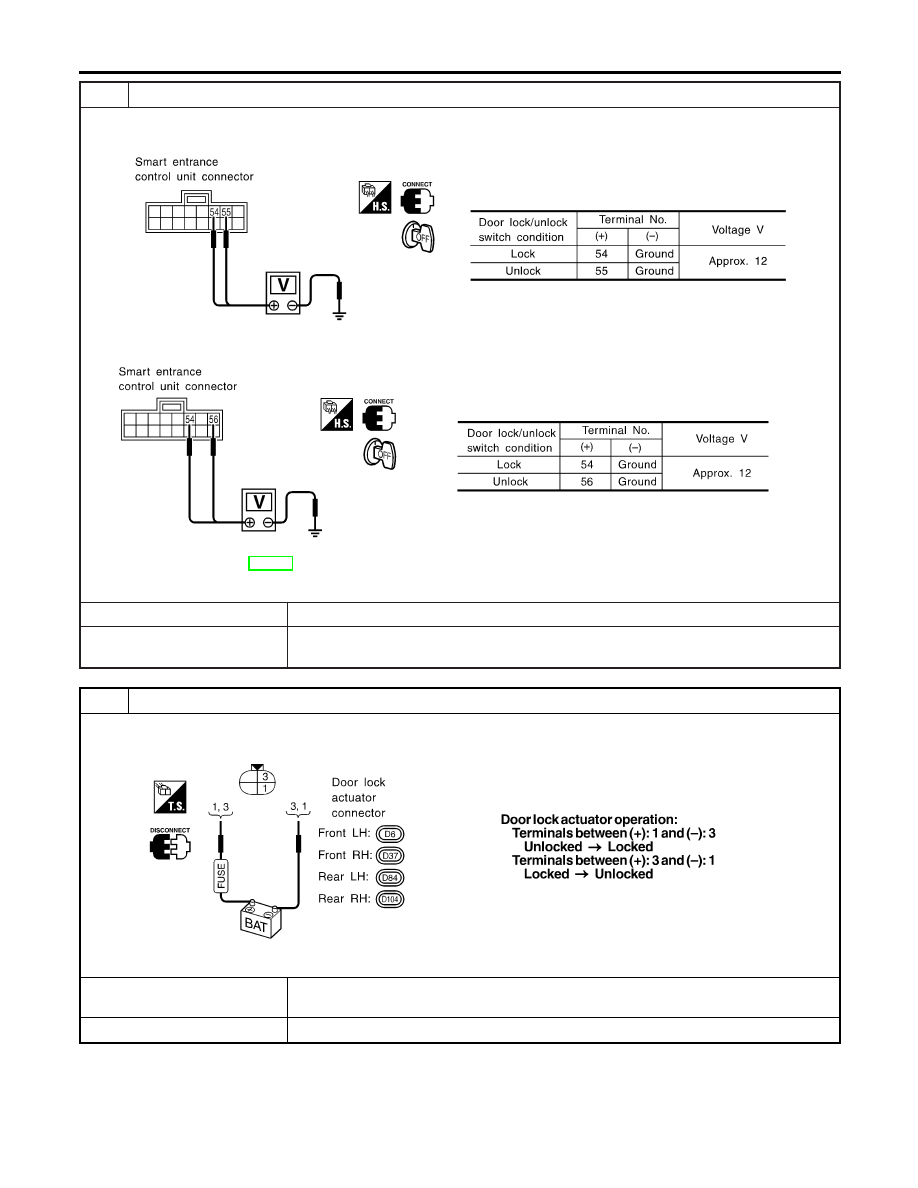

CHECK DOOR LOCK ACTUATOR CIRCUIT

Check voltage for door lock actuator.

I

Door lock actuator front LH

SEL014Y

I

Door lock actuator front RH and rear

SEL015Y

Refer to wiring diagram in EL-322.

OK or NG

OK

©

GO TO 3.

NG

©

Replace smart entrance control unit. (Before replacing the control unit, perform “DOOR
LOCK/UNLOCK SWITCH CHECK”.)

3

CHECK DOOR LOCK ACTUATOR

1. Disconnect door lock actuator harness connector.
2. Apply 12V direct current to door lock actuator and check operation.

SEL222W

OK or NG

OK

©

Check harness for open or short between smart entrance control unit connector and door
lock actuator.

NG

©

Replace door lock actuator.

POWER DOOR LOCK

Trouble Diagnoses (Cont’d)

EL-336
