TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

91

L/W

Throttle position sensor

[Engine is running]

I

Warm-up condition

I

Accelerator pedal fully released

0.15 - 0.85V

[Ignition switch “ON”]

I

Accelerator pedal fully depressed

3.5 - 4.7V

92

P/L

Fuel tank temperature
sensor

[Engine is running]

Approximately 0 - 4.8V
Output voltage varies with
fuel tank temperature.

93

W

Knock sensor

[Engine is running]

I

Idle speed

Approximately 2.5V

101
102
103
104
105
107

R/B
L/W
R/W
PU/R
R/Y
R/L

Injector No. 1
Injector No. 5
Injector No. 2
Injector No. 6
Injector No. 3
Injector No. 4

[Engine is running]

I

Idle speed

BATTERY VOLTAGE
(11 - 14V)

106
108

B
B

ECM ground

[Engine is running]

I

Idle speed

Engine ground

110
112

R/G
R/G

Power supply for ECM

[Ignition switch “ON”]

BATTERY VOLTAGE
(11 - 14V)

111

R

Sensors’ power supply

[Ignition switch “ON”]

Approximately 5V

114

Y/B

Communication line
(LAN)

[Engine is running]

I

Idle speed

Approximately 2V

115

OR

Data link connector

[Ignition switch “ON”]

I

CONSULT-II or GST is disconnected.

Approximately 2V

★

: Average voltage for pulse signal (Actual pulse signal can be confirmed by oscilloscope.)

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — GENERAL DESCRIPTION

ECM Terminals and Reference Value (Cont’d)

EC-139

Description

NHEC0648

The specification (SP) value indicates the tolerance of the value that is displayed in “DATA MONITOR (SPEC)”
mode of CONSULT-II during normal operation of the Engine Control System. When the value in “DATA MONI-
TOR (SPEC)” mode is within the SP value, the Engine Control System is confirmed OK. When the value in
“DATA MONITOR (SPEC)” mode is NOT within the SP value, the Engine Control System may have one or
more malfunctions.
The SP value is used to detect malfunctions that may affect the Engine Control System, but will not light the
MIL.
The SP value will be displayed for the following three items:

I

B/FUEL SCHDL (The fuel injection pulse width programmed into ECM prior to any learned on board cor-
rection)

I

A/F ALPHA-B1 (The mean value of air-fuel ratio feedback correction factor per cycle)

I

MAS A/F SE-B1 (The signal voltage of the mass air flow sensor)

Testing Condition

NHEC0649

I

Vehicle driven distance: More than 5,000 km (3,017 miles)

I

Barometric pressure: 98.3 - 104.3 kPa (1.003 - 1.064 kg/cm

2

, 14.25 - 15.12 psi)

I

Atmospheric temperature: 20 - 30°C (68 - 86°F)

I

Engine coolant temperature: 75 - 95°C (167 - 203°F)

I

Transmission: Warmed-up*1

I

Electrical load: Not applied*2

I

Engine speed: Idle

*1: For A/T or CVT models, after the engine is warmed up to normal operating temperature, drive vehicle until
“FLUID TEMP SE” (A/T or CVT fluid temperature sensor signal) indicates less than 0.9V. For M/T models, drive
vehicle for 5 minutes after the engine is warmed up to normal operating temperature.
*2: Rear window defogger switch, air conditioner switch, lighting switch are “OFF”. Cooling fans are not oper-
ating. Steering wheel is straight ahead.

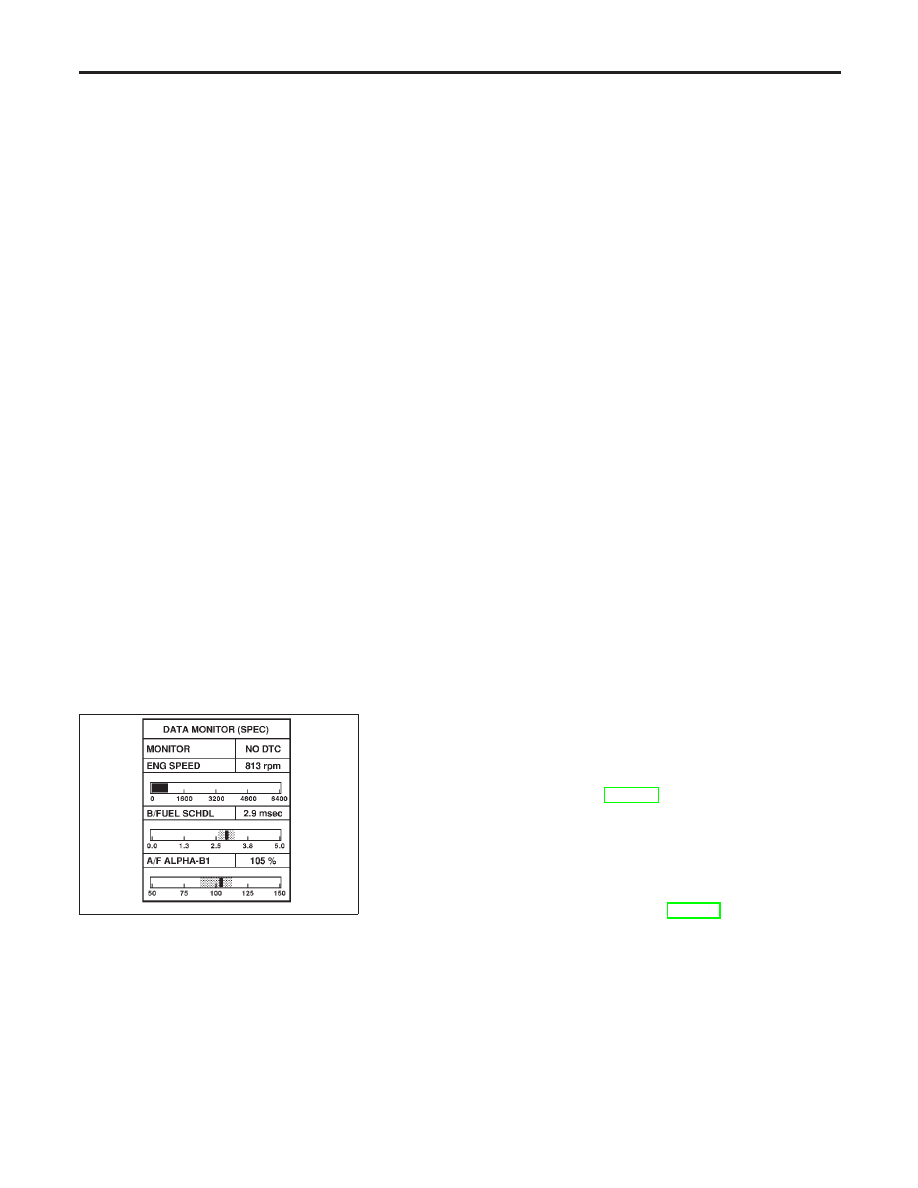

SEF601Z

Inspection Procedure

NHEC0650

NOTE:
Perform “DATA MONITOR (SPEC)” mode in maximum scale dis-
play.
1.

Perform “Basic Inspection”, EC-109.

2.

Confirm that the testing conditions indicated above are met.

3.

Select “B/FUEL SCHDL”, “A/F ALPHA-B1”, “A/F ALPHA-B2”
and “MAS A/F SE-B1” in “DATA MONITOR (SPEC)” mode with
CONSULT-II.

4.

Make sure that monitor items are within the SP value.

5.

If NG, go to “Diagnostic Procedure”, EC-141.

TROUBLE DIAGNOSIS — SPECIFICATION VALUE

Description

EC-140

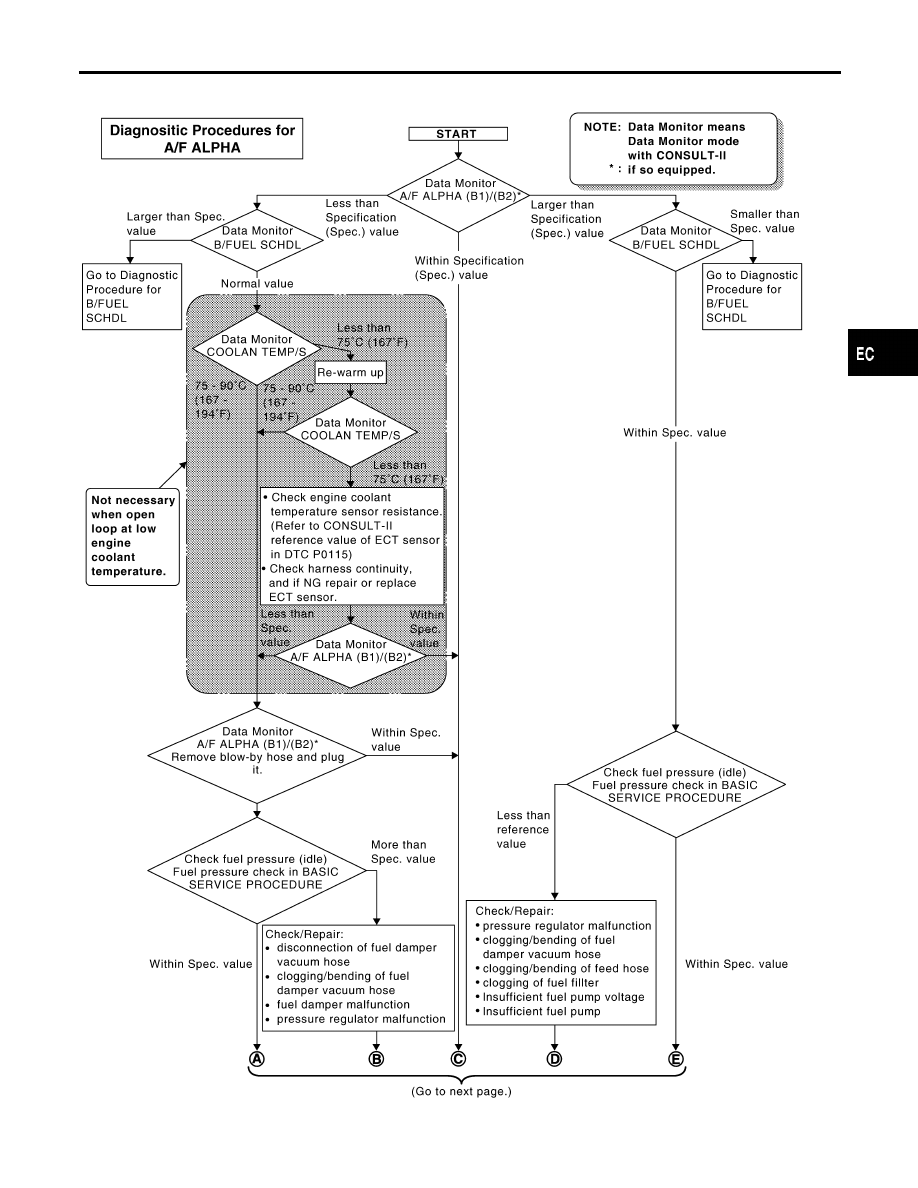

Diagnostic Procedure

NHEC0651

SEF613ZA

GI

MA

EM

LC

FE

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSIS — SPECIFICATION VALUE

Diagnostic Procedure

EC-141

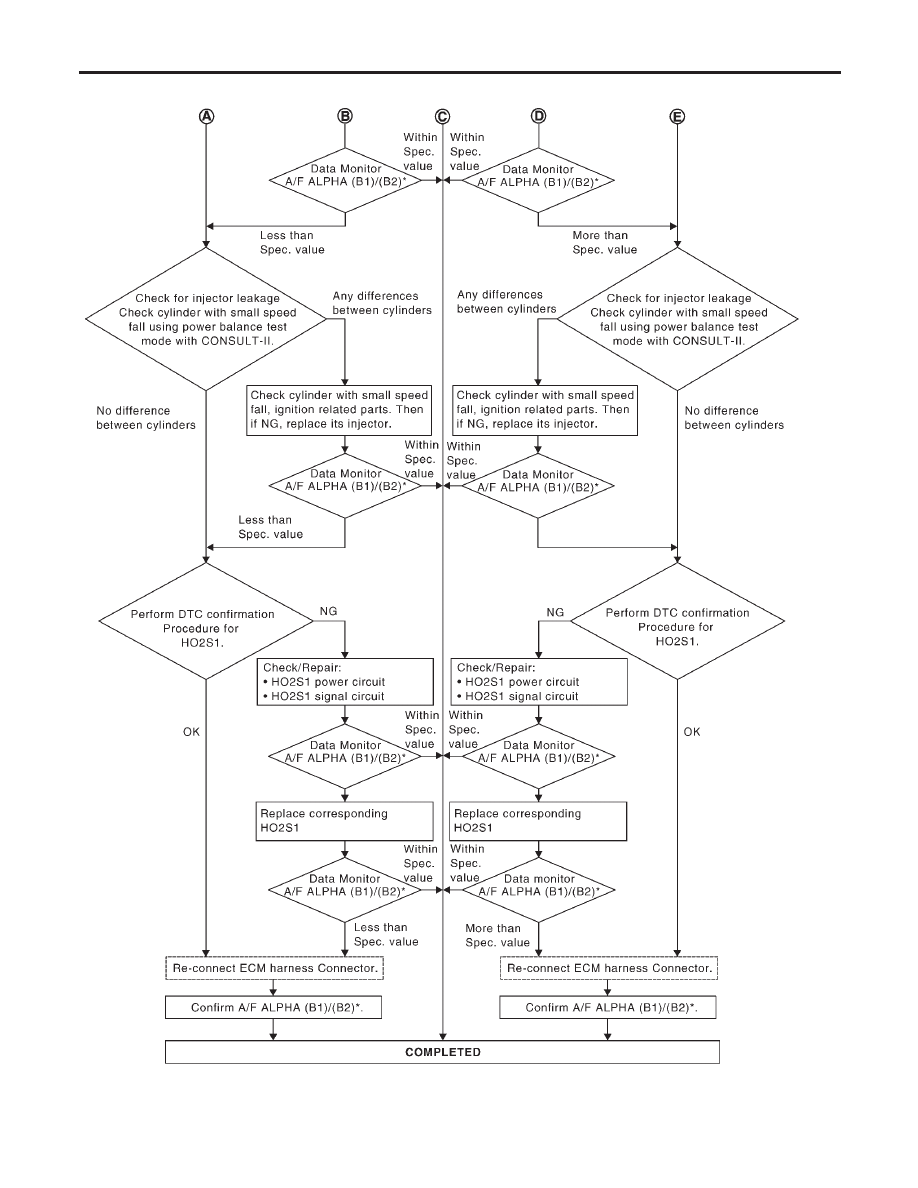

SEF768Z

TROUBLE DIAGNOSIS — SPECIFICATION VALUE

Diagnostic Procedure (Cont’d)

EC-142
