PBR455D

5.

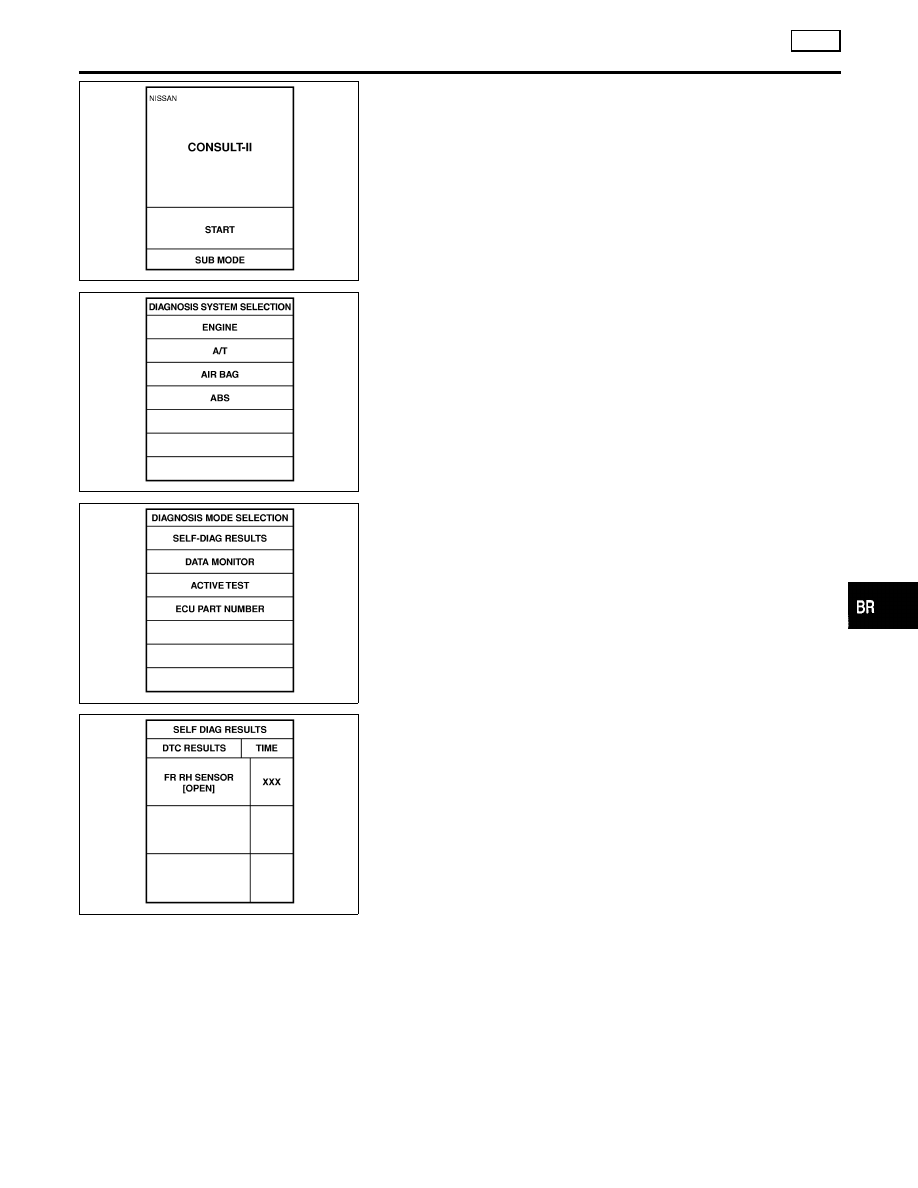

Stop vehicle with engine running and touch “START” on CON-
SULT-II screen.

PBR385C

6.

Touch “ABS”.

PST412B

7.

Touch “SELF-DIAG RESULTS”.

I

The screen shows the detected malfunction and how many
times the ignition switch has been turned since the malfunc-
tion.

8.

Make the necessary repairs following the diagnostic proce-
dures.

SBR561E

9.

After the malfunctions are repaired, erase the self-diagnostic
results stored in the control unit by touching “ERASE”.

10. Check ABS warning lamp for deactivation after driving vehicle

over 30 km/h (19 MPH) for at least one minute.

NOTE:
“SELF-DIAG RESULTS” screen shows the detected malfunction
and how many times the ignition switch has been turned since the
malfunction.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

ABS

CONSULT-II Inspection Procedure (Cont’d)

BR-51

SELF-DIAGNOSTIC RESULTS MODE

=NHBR0110S02

Diagnostic item

Diagnostic item is detected when ...

Reference

Page

FR RH SENSOR
[OPEN]*1

I

Circuit for front right wheel sensor is open.
(An abnormally high input voltage is entered.)

BR-62

FR LH SENSOR
[OPEN]*1

I

Circuit for front left wheel sensor is open.
(An abnormally high input voltage is entered.)

BR-62

RR RH SENSOR
[OPEN]*1

I

Circuit for rear right sensor is open.
(An abnormally high input voltage is entered.)

BR-62

RR LH SENSOR
[OPEN]*1

I

Circuit for rear left sensor is open.
(An abnormally high input voltage is entered.)

BR-62

FR RH SENSOR
[SHORT]*1

I

Circuit for front right wheel sensor is shorted.
(An abnormally low input voltage is entered.)

BR-62

FR LH SENSOR
[SHORT]*1

I

Circuit for front left wheel sensor is shorted.
(An abnormally low input voltage is entered.)

BR-62

RR RH SENSOR
[SHORT]*1

I

Circuit for rear right sensor is shorted.
(An abnormally low input voltage is entered.)

BR-62

RR LH SENSOR
[SHORT]*1

I

Circuit for rear left sensor is shorted.
(An abnormally low input voltage is entered.)

BR-62

ABS SENSOR
[ABNORMAL SIGNAL]

I

Teeth damage on sensor rotor or improper installation of wheel sensor.
(Abnormal wheel sensor signal is entered.)

BR-62

FR RH IN ABS SOL
[OPEN]

I

Circuit for front right inlet solenoid valve is open.
(An abnormally low output voltage is entered.)

BR-65

FR LH IN ABS SOL
[OPEN]

I

Circuit for front left inlet solenoid valve is open.
(An abnormally low output voltage is entered.)

BR-65

RR RH IN ABS SOL
[OPEN]

I

Circuit for rear right inlet solenoid valve is open.
(An abnormally low output voltage is entered.)

BR-65

RR LH IN ABS SOL
[OPEN]

I

Circuit for rear left inlet solenoid valve is open.
(An abnormally low output voltage is entered.)

BR-65

FR RH IN ABS SOL
[SHORT]

I

Circuit for front right inlet solenoid valve is shorted.
(An abnormally high output voltage is entered.)

BR-65

FR LH IN ABS SOL
[SHORT]

I

Circuit for front left inlet solenoid valve is shorted.
(An abnormally high output voltage is entered.)

BR-65

RR RH IN ABS SOL
[SHORT]

I

Circuit for rear right inlet solenoid valve is shorted.
(An abnormally high output voltage is entered.)

BR-65

RR LH IN ABS SOL
[SHORT]

I

Circuit for rear left inlet solenoid valve is shorted.
(An abnormally high output voltage is entered.)

BR-65

FR RH OUT ABS SOL
[OPEN]

I

Circuit for front right outlet solenoid valve is open.
(An abnormally low output voltage is entered.)

BR-65

FR LH OUT ABS SOL
[OPEN]

I

Circuit for front left outlet solenoid valve is open.
(An abnormally low output voltage is entered.)

BR-65

RR RH OUT ABS SOL
[OPEN]

I

Circuit for rear right outlet solenoid valve is open.
(An abnormally low output voltage is entered.)

BR-65

RR LH OUT ABS SOL
[OPEN]

I

Circuit for rear left outlet solenoid valve is open.
(An abnormally low output voltage is entered.)

BR-65

FR RH OUT ABS SOL
[SHORT]

I

Circuit for front right outlet solenoid valve is shorted.
(An abnormally high output voltage is entered.)

BR-65

FR LH OUT ABS SOL
[SHORT]

I

Circuit for front left outlet solenoid valve is shorted.
(An abnormally high output voltage is entered.)

BR-65

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

ABS

CONSULT-II Inspection Procedure (Cont’d)

BR-52

Diagnostic item

Diagnostic item is detected when ...

Reference

Page

RR RH OUT ABS SOL
[SHORT]

I

Circuit for rear right outlet solenoid valve is shorted.
(An abnormally high output voltage is entered.)

BR-65

RR LH OUT ABS SOL
[SHORT]

I

Circuit for rear left outlet solenoid valve is shorted.
(An abnormally high output voltage is entered.)

BR-65

ABS ACTUATOR RELAY
[ABNORMAL]

I

Actuator solenoid valve relay is ON, even control unit sends off signal.

I

Actuator solenoid valve relay is OFF, even control unit sends on signal.

BR-65

ABS MOTOR RELAY
[ABNORMAL]

I

Circuit for actuator motor is open or shorted.

I

Actuator motor relay is stuck.

BR-68

BATTERY VOLT
[ABNORMAL]

I

Power source voltage supplied to ABS control unit is abnormally low.

BR-70

CONTROL UNIT*2, *3

I

Function of calculation in ABS control unit has failed.

BR-72

*1: Be sure to confirm the ABS warning lamp illuminates when the ignition switch is turned ON after repairing the shorted sensor circuit,
but the lamp goes out when driving the vehicle over 30 km/h (19 MPH) for one minute in accordance with SELF-DIAGNOSIS PROCE-
DURE.
*2: When “CONTROL UNIT 5” is displayed, check to see if ABS warning lamp is burned out, and check circuit between ABS warning
lamp and ABS actuator/electric unit for open or short. Then check ABS actuator/electric unit and circuit.
*3: When “CONTROL UNIT XX” (except “CONTROL UNIT 5”) is displayed, refer to “DIAGNOSTIC PROCEDURE” in “Control Unit”,
BR-72.

PBR455D

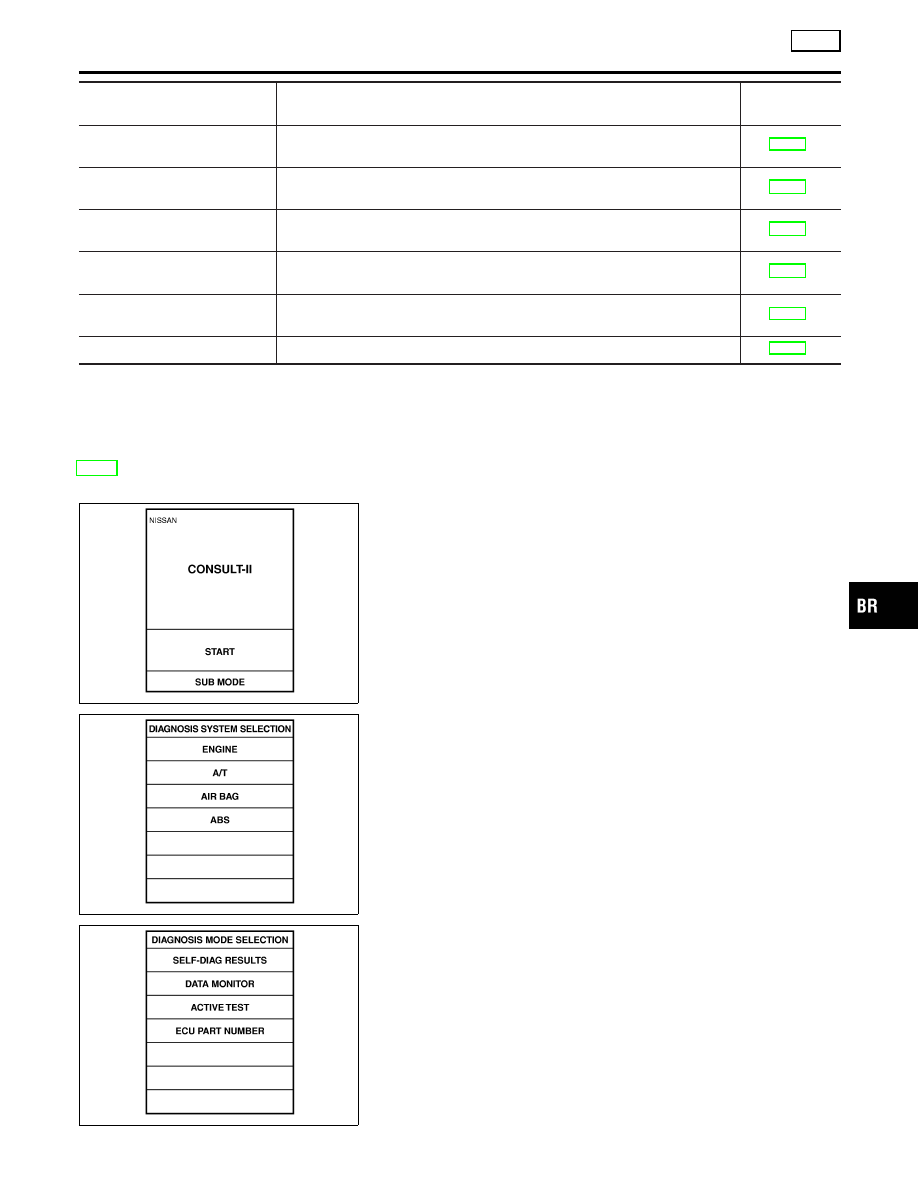

DATA MONITOR PROCEDURE

NHBR0110S03

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to data link connector.

3.

Turn ignition switch ON.

4.

Touch “START” on CONSULT-II screen.

PBR385C

5.

Touch “ABS”.

PST412B

6.

Touch “DATA MONITOR”.

7.

Touch “SETTING” on “SELECT MONITOR ITEM” screen.

8.

Touch “LONG TIME” on “SET RECORDING COND” screen.

9.

Touch “START” on “SELECT MONITOR ITEM”.

GI

MA

EM

LC

EC

FE

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

ABS

CONSULT-II Inspection Procedure (Cont’d)

BR-53

PBR455D

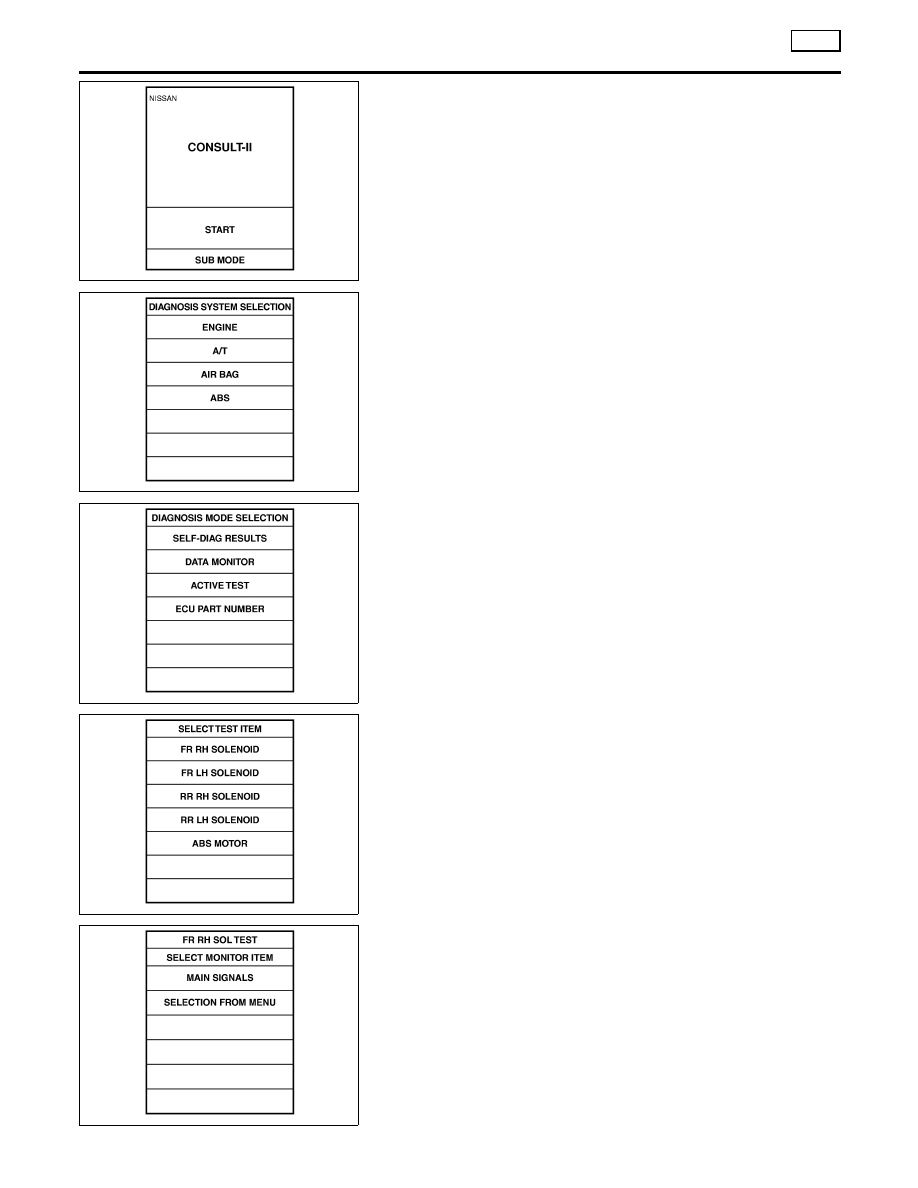

ACTIVE TEST PROCEDURE

NHBR0110S04

I

When conducting Active test, vehicle must be stationary.

I

When ABS warning lamp stays on, never conduct Active test.

1.

Turn ignition switch OFF.

2.

Connect CONSULT-II to Data Link Connector.

3.

Start engine.

4.

Touch “START” on CONSULT-II screen.

PBR385C

5.

Touch “ABS”.

PST412B

6.

Touch “ACTIVE TEST”.

PBR976C

7.

Select active test item by touching screen.

PBR934C

8.

Touch “START”.

9.

Carry out the active test by touching screen key.

ON BOARD DIAGNOSTIC SYSTEM DESCRIPTION

ABS

CONSULT-II Inspection Procedure (Cont’d)
