Infiniti G37 Coupe. Manual - part 1382





DUCT AND GRILLE

VTL-51

< ON-VEHICLE REPAIR >

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

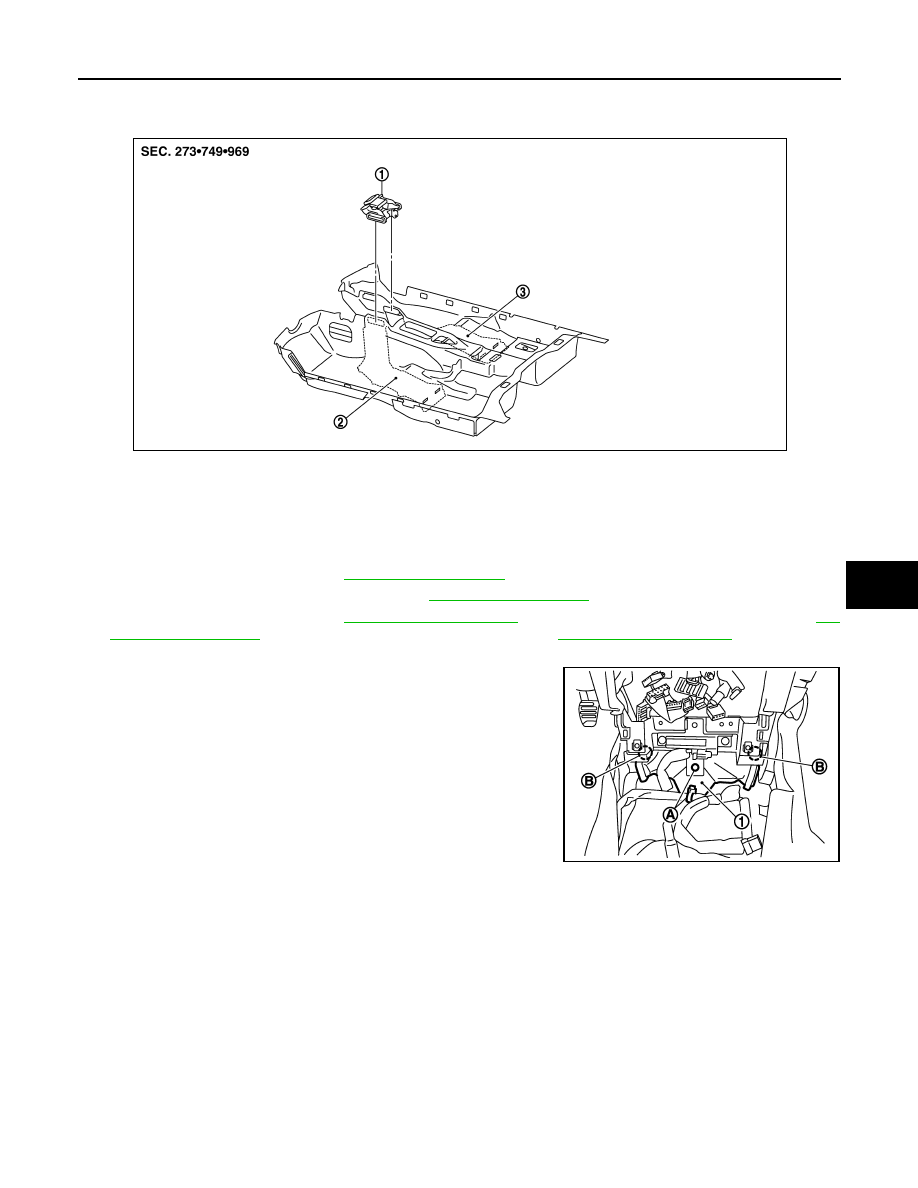

REAR FLOOR DUCT 1 : Exploded View

INFOID:0000000001666074

REAR FLOOR DUCT 1 : Removal and Installation

INFOID:0000000001665968

REMOVAL

1.

Remove center console. Refer to

IP-23, "Exploded View"

.

2.

Remove Instrument side panel (RH). Refer to

IP-11, "Exploded View"

.

3.

Remove AV control unit. Refer to

AV-109, "Exploded View"

 (BASE AUDIO WITHOUT NAVIGATION),

AV-

343, "Exploded View"

 (BOSE AUDIO WITHOUT NAVIGATION),

AV-608, "Exploded View"

 (BOSE AUDIO

WITH NAVIGATION).

4.

Remove mounting clip (A).

5.

Remove mounting clips (B), and then peel back floor carpet to a
point where rear floor duct 1 is visible.

6.

Remove rear floor duct 1 to rightward.

INSTALLATION

Installation is basically the reverse order of removal.

1.

Rear floor duct 1

2.

Rear floor duct 2 (left)

3.

Rear floor duct 2 (right)

JSIIA0659ZZ

JSIIA0074ZZ

WCS

WCS-1

DRIVER INFORMATION & MULTIMEDIA

C

D

E

F

G

H

I

J

K

L

M

B

SECTION

WCS

A

O

P

CONTENTS

WARNING CHIME SYSTEM

BASIC INSPECTION  ....................................

3

DIAGNOSIS AND REPAIR WORKFLOW  ..........

3

Work Flow  .................................................................

3

FUNCTION DIAGNOSIS ...............................

5

WARNING CHIME SYSTEM  ...............................

5

WARNING CHIME SYSTEM  .......................................

5

WARNING CHIME SYSTEM : System Diagram .......

5

WARNING CHIME SYSTEM : System Description

......

5

WARNING CHIME SYSTEM : Component Parts
Location ...................................................................
..

6

WARNING CHIME SYSTEM : Component De-
scription ...................................................................
..

6

LIGHT REMINDER WARNING CHIME  .......................

7

LIGHT REMINDER WARNING CHIME : System
Diagram ...................................................................
..

7

LIGHT REMINDER WARNING CHIME : System
Description ..............................................................
..

7

LIGHT REMINDER WARNING CHIME : Compo-
nent Parts Location  .................................................
..

8

LIGHT REMINDER WARNING CHIME : Compo-
nent Description  ......................................................
..

8

SEAT BELT WARNING CHIME  ..................................

8

SEAT BELT WARNING CHIME : System Diagram

......

9

SEAT BELT WARNING CHIME : System Descrip-
tion ..........................................................................
..

9

SEAT BELT WARNING CHIME : Component
Parts Location  .........................................................

10

SEAT BELT WARNING CHIME : Component De-
scription ...................................................................

10

PARKING BRAKE RELEASE WARNING CHIME ....

10

PARKING BRAKE RELEASE WARNING CHIME
: System Diagram ....................................................

11

PARKING BRAKE RELEASE WARNING CHIME
: System Description ................................................

11

PARKING BRAKE RELEASE WARNING CHIME
: Component Parts Location  ....................................

12

PARKING BRAKE RELEASE WARNING CHIME
: Component Description  .........................................

12

DIAGNOSIS SYSTEM (UNIFIED METER AND
A/C AMP.)  .........................................................

13

CONSULT-III Function (METER/M&A) ....................

13

DIAGNOSIS SYSTEM (BCM)  ...........................

17

COMMON ITEM  .........................................................

17

COMMON ITEM : CONSULT-III Function (BCM -
COMMON ITEM)  .....................................................

17

BUZZER .....................................................................

18

BUZZER : CONSULT-III Function (BCM - BUZZ-
ER) ..........................................................................

18

COMPONENT DIAGNOSIS .........................

20

POWER SUPPLY AND GROUND CIRCUIT  ....

20

COMBINATION METER  ............................................

20

COMBINATION METER : Diagnosis Procedure  .....

20

UNIFIED METER AND A/C AMP. ..............................

20

UNIFIED METER AND A/C AMP. : Diagnosis Pro-
cedure ......................................................................

20

BCM (BODY CONTROL MODULE)  ..........................

21

BCM (BODY CONTROL MODULE) : Diagnosis
Procedure ................................................................

21

METER BUZZER CIRCUIT  ...............................

23

Description ...............................................................

23

Component Function Check  ....................................

23

Diagnosis Procedure ..............................................

23

SEAT BELT BUCKLE SWITCH SIGNAL CIR-
CUIT ..................................................................

24

WCS-2

Description ..............................................................

24

Component Function Check .................................

24

Diagnosis Procedure .............................................

24

Component Inspection ............................................

25

WARNING CHIME SYSTEM  .............................

26

Wiring Diagram — WARNING CHIME — ...............

26

ECU DIAGNOSIS  ........................................

30

COMBINATION METER  ....................................

30

Reference Value  .....................................................

30

Wiring Diagram - METER -  .....................................

33

Fail Safe  .................................................................

42

DTC Index  ..............................................................

43

UNIFIED METER AND A/C AMP.  .....................

44

Reference Value  .....................................................

44

Wiring Diagram - METER -  .....................................

51

Fail Safe  .................................................................

60

DTC Index  ..............................................................

61

BCM (BODY CONTROL MODULE)  ..................

63

Reference Value  .....................................................

63

Wiring Diagram - BCM -  .........................................

86

Fail Safe .................................................................

91

DTC Inspection Priority Chart ..............................

93

DTC Index ..............................................................

95

SYMPTOM DIAGNOSIS  ............................

97

THE PARKING BRAKE RELEASE WARNING
CONTINUES SOUNDING, OR DOES NOT
SOUND ..............................................................

97

Description ..............................................................

97

Diagnosis Procedure ...............................................

97

THE LIGHT REMINDER WARNING DOES
NOT SOUND ......................................................

98

Description ..............................................................

98

Diagnosis Procedure ...............................................

98

THE SEAT BELT WARNING CONTINUES
SOUNDING, OR DOES NOT SOUND ...............

99

Description ..............................................................

99

Diagnosis Procedure ...............................................

99

PRECAUTION ...........................................

100

PRECAUTIONS  ................................................

100

Precaution for Supplemental Restraint System
(SRS) "AIR BAG" and "SEAT BELT PRE-TEN-
SIONER" ...............................................................

100

WCS

DIAGNOSIS AND REPAIR WORKFLOW

WCS-3

< BASIC INSPECTION >

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

BASIC INSPECTION

DIAGNOSIS AND REPAIR WORKFLOW

Work Flow

INFOID:0000000001606803

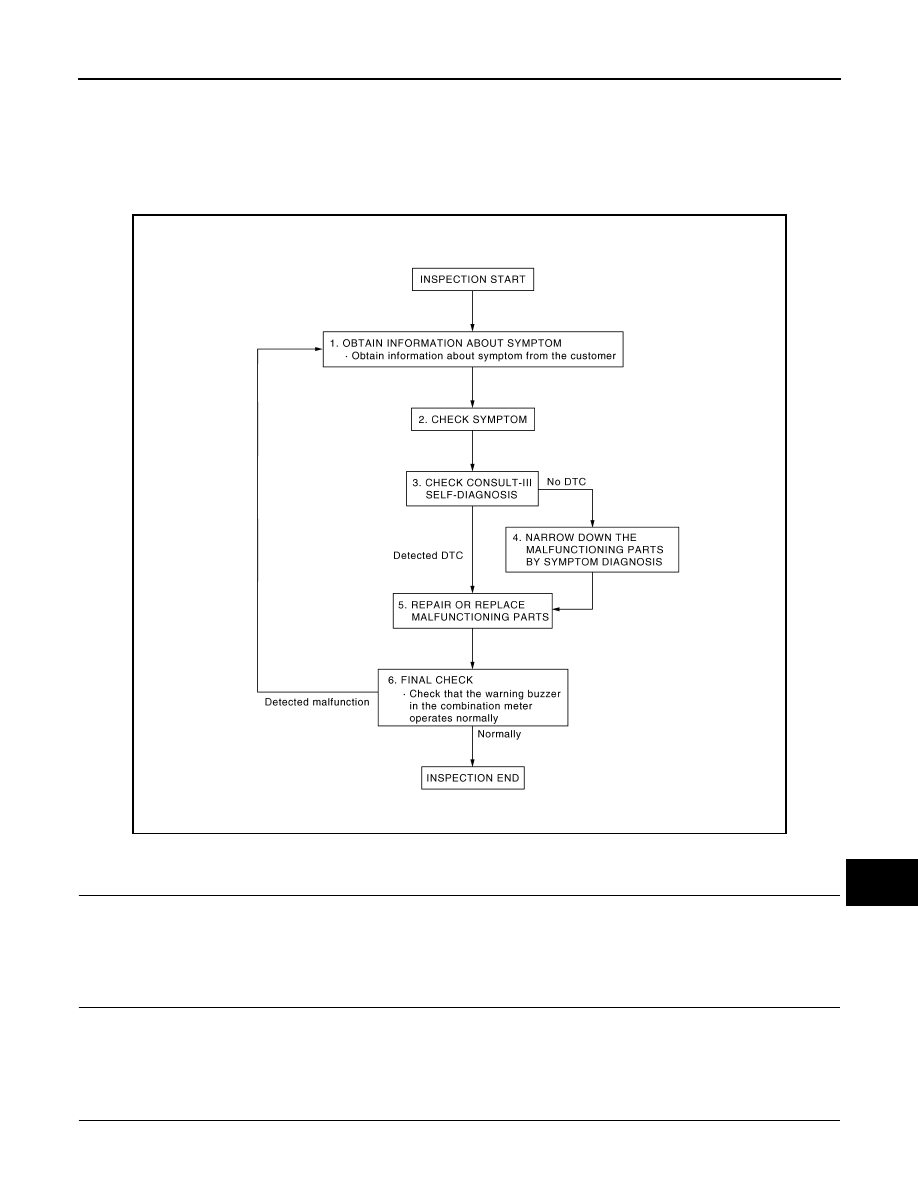

OVERALL SEQUENCE

DETAILED FLOW

1.

OBTAIN INFORMATION ABOUT SYMPTOM

Interview the customer to obtain as much information as possible about the conditions and environment under
which the malfunction occurred.

>> GO TO 2.

2.

CHECK SYMPTOM

• Check the symptom based on the information obtained from the customer.
• Check that any other malfunctions are present.

>> GO TO 3.

3.

CHECK CONSULT-III SELF-DIAGNOSIS RESULTS

JSNIA0733GB
