Infiniti G20 (P11). Manual - part 537

SSU028

DISASSEMBLY

NCSU0033

1.

Set shock absorber in vise.

2.

Compress spring with Tool so that the shock absorber upper
spring seat can be turned by hand.

WARNING:

Make sure that the pawls of the two spring compressors are
firmly hooked on the spring. The spring compressors must be
tightened alternately so as not to tilt the spring.

SSU029

3.

While holding the piston rod as shown in the left figure, remove
the piston rod lock nut.

I

Be sure to loosen the piston rod lock nut after compress-
ing the spring. If it is loosened before the spring is
compressed, the piston valve nut inside the shock
absorber may be loosened.

INSPECTION

NCSU0034

Shock Absorber Assembly

NCSU0034S01

I

Check for smooth operation through a full stroke, both com-
pression and extension.

I

Check for oil leakage on welded or gland packing portions.

I

Check piston rod for cracks, deformation or other damage.
Replace if necessary.

Upper Rubber Seat and Bushing

NCSU0034S02

Check rubber parts for deterioration or cracks.
Replace if necessary.

Coil Spring

NCSU0034S03

Check for cracks, deformation or other damage. Replace if
necessary.

SRA699A

ASSEMBLY

NCSU0035

I

Locate upper spring seat as shown.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

REAR SUSPENSION

Coil Spring and Shock Absorber (Cont’d)

SU-23

SFA436B

I

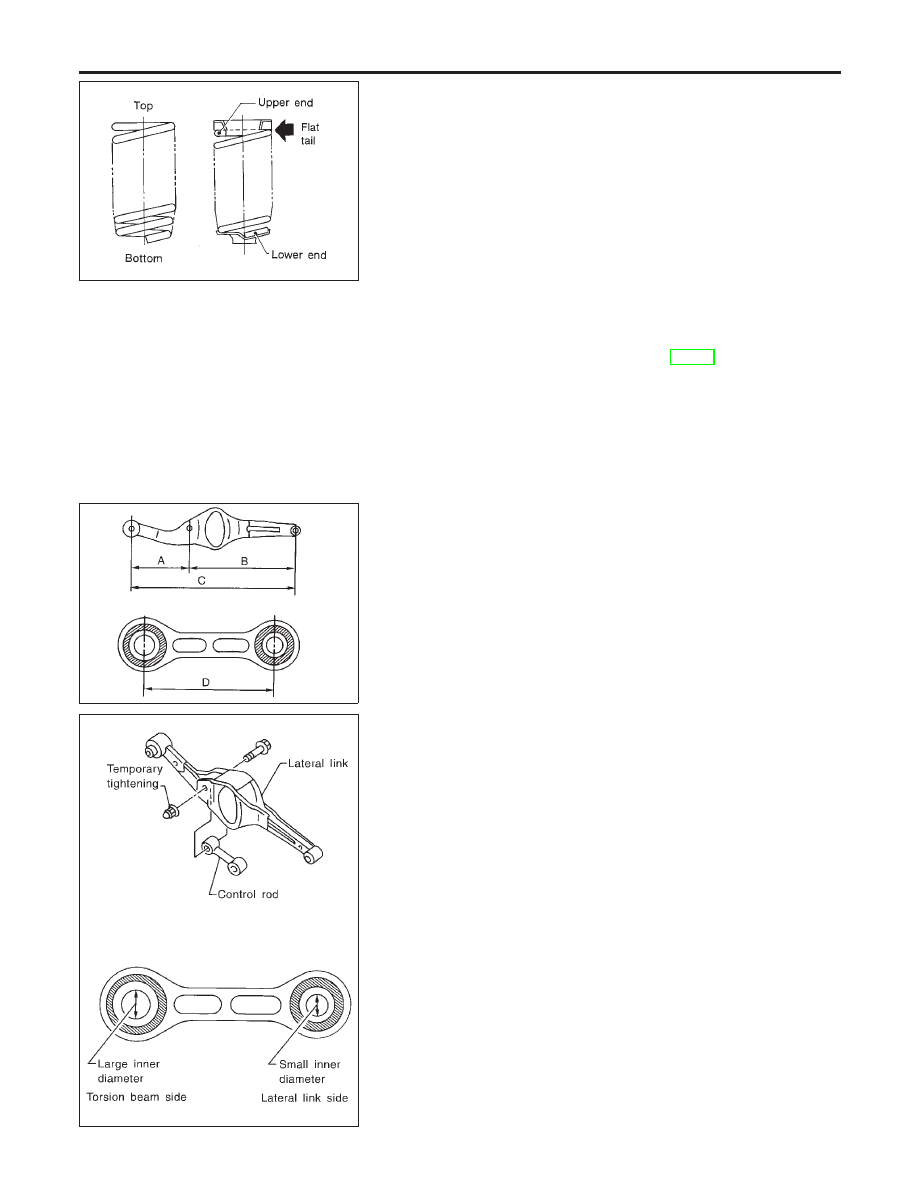

When installing coil spring, be careful not to reverse top and
bottom direction. (Top end is flat.)

I

When installing coil spring on shock absorber, it must be posi-
tioned as shown in figure at left.

Torsion Beam, Lateral Link and Control Rod

DISASSEMBLY

NCSU0036

I

Remove torsion beam assembly. Refer to “Removal and
Installation”, “REAR SUSPENSION”, SU-22.

I

Remove lateral link and control rod from torsion beam.

SRA794A

INSPECTION

NCSU0037

I

Check for cracks, distortion or other damage. Replace if nec-
essary.

Standard length:

A 207 - 208 mm (8.15 - 8.19 in)
B 394 - 395 mm (15.51 - 15.55 in)
C 601 - 603 mm (23.66 - 23.74 in)
D 106 - 108 mm (4.17 - 4.25 in)

I

Check all rubber parts for wear, cracks or deformation.
Replace if necessary.

SRA793A

ASSEMBLY

NCSU0038

1.

Temporarily assemble lateral link and control rod.

I

When installing the control rod, connect the bush with the
smaller inner diameter to the lateral link.

REAR SUSPENSION

Coil Spring and Shock Absorber (Cont’d)

SU-24

SRA701A

2.

Temporarily install lateral link and control rod on torsion beam.

I

When installing, place lateral link with the arrow topside.

SRA702A

3.

Place lateral link and control rod horizontally against torsion
beam, and tighten to the specified torque.

4.

Install torsion beam assembly. Refer to “Removal and
Installation”, “REAR SUSPENSION”, SU-22.

Service Data and Specifications (SDS)

GENERAL SPECIFICATIONS (REAR)

NCSU0039

Suspension type

Multi-link beam suspension

Shock absorber type

Double-acting hydraulic

REAR WHEEL ALIGNMENT (UNLADEN*)

NCSU0040

Camber
Degree minute (Decimal degree)

Minimum

−2°03

′

(−2.05°)

Nominal

−1°18

′

(−1.30°)

Maximum

−0°33

′

(−0.55°)

Total toe-in

Distance (A − B)
mm (in)

Minimum

0 (0)

Nominal

4 (0.16)

Maximum

8 (0.31)

Angle (left plus right)
Degree minute (Decimal degree)

Minimum

0

′

(0.00°)

Nominal

24

′

(0.40°)

Maximum

48

′

(0.80°)

*: Fuel, radiator coolant and engine oil full. Spare tire, jack, hand tools and mats in designated positions.
