Infiniti G20 (P11). Manual - part 534

SFA448B

ASSEMBLY

NCSU0012

I

Install shock absorber so that arrow A faces rearward on LH
and forward on RH sides.

I

Install upper mounting insulator with its cutout facing the inside
of the vehicle.

Third Link and Upper Link

REMOVAL

NCSU0013

CAUTION:

Kingpin bearing usually does not require maintenance. If any
of the following symptoms are noted, replace kingpin bearing
assembly.

I

Growling noise is emitted from kingpin bearing during
operation.

I

Kingpin bearing drags or turns roughly when steering
knuckle is turned by hand.

SFA922A

1.

Remove cap and kingpin nut.

2.

Remove shock absorber fixing nut and upper link fixing bolts.

3.

Remove stabilizer connecting rod.

4.

Remove third link and upper link.

SFA727A

INSTALLATION

NCSU0014

Third Link

NCSU0014S01

I

Pack kingpin housing and cap with multi-purpose grease
before installing third link and cap.

Grease capacity:

Kingpin housing 4 g (0.14 oz)
Cap 10 g (0.35 oz)

SFA924A

Upper Link

NCSU0014S02

I

Upper link has “L” or “R” stamped on it as shown.
Upper link bushings cannot be disassembled.

I

When installing upper link, make sure that parts are in their
correct positions.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT SUSPENSION

Coil Spring and Shock Absorber (Cont’d)

SU-11

SFA721A

DISASSEMBLY

NCSU0015

1.

Remove upper bearing (inner race and ball).

SFA722A

2.

Remove kingpin grease seal.

3.

Remove lower bearing (inner race and ball).

SFA723A

4.

Remove upper and lower outer race.

I

Be careful not to damage kingpin housing.

SFA724A

ASSEMBLY

NCSU0016

1.

Install lower bearing.

SFA725A

2.

Install upper bearing.

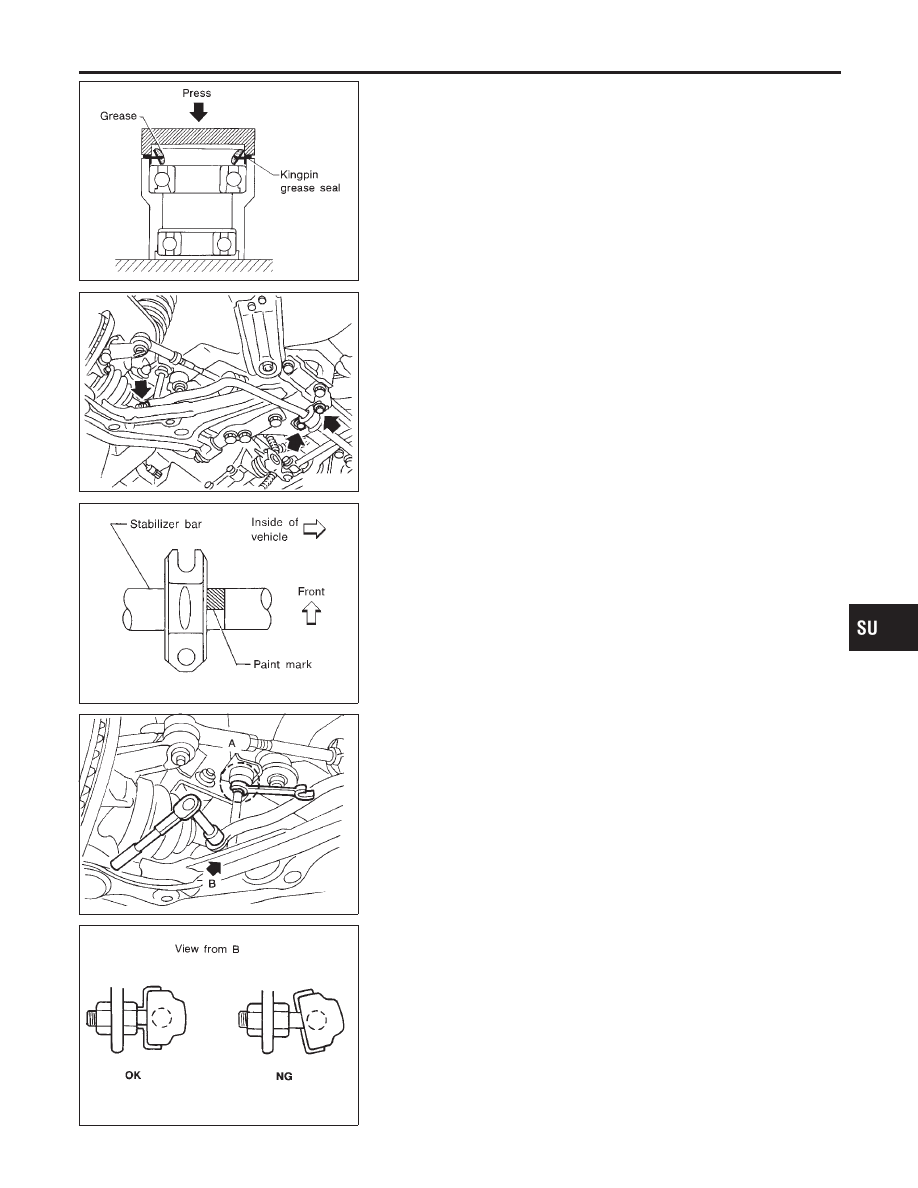

FRONT SUSPENSION

Third Link and Upper Link (Cont’d)

SU-12

SFA726A

3.

Install kingpin grease seal.

4.

Apply multi-purpose grease to oil seal lip.

SFA806B

Stabilizer Bar

REMOVAL AND INSTALLATION

NCSU0017

I

Remove stabilizer bar.

SFA714BA

I

When installing stabilizer bar, make sure that paint mark and
clamp face in their correct directions.

SFA926A

I

When removing and installing stabilizer bar, fix portion A.

SFA449BA

I

Install stabilizer bar with ball joint socket properly placed.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

BR

ST

RS

BT

HA

SC

EL

IDX

FRONT SUSPENSION

Third Link and Upper Link (Cont’d)

SU-13

SFA807B

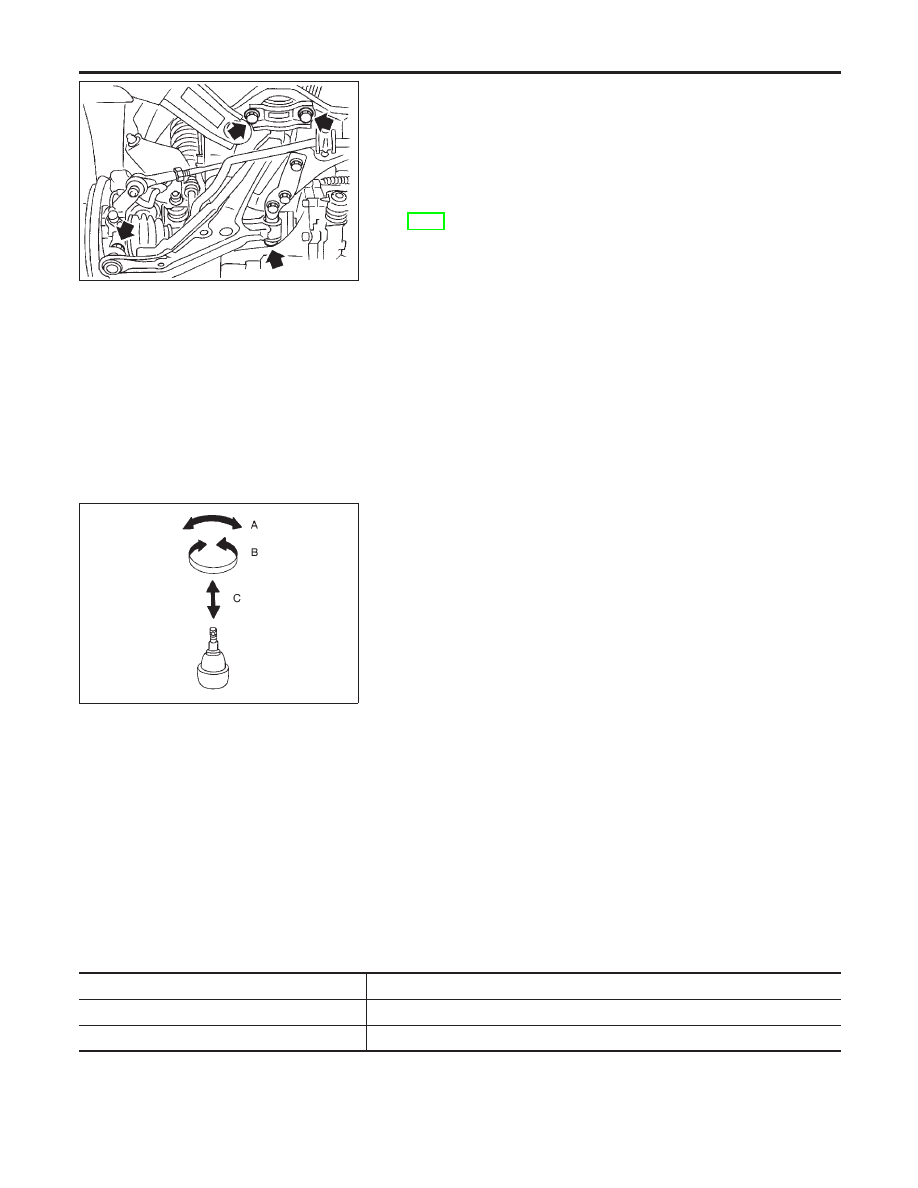

Transverse Link and Lower Ball Joint

REMOVAL AND INSTALLATION

NCSU0018

I

Remove ball joint and transverse link assembly.

I

During installation, final tightening must be carried out at curb
weight with tires on ground.

I

After installation, check wheel alignment.
Refer to “FRONT WHEEL ALIGNMENT”, “On-vehicle Service”,
SU-6.

INSPECTION

NCSU0019

Transverse Link

NCSU0019S01

I

Check transverse link for damage, cracks or deformation.
Replace it if necessary.

I

Check rubber bushing for damage, cracks and deformation.
Replace transverse link if necessary.

SFA858A

Lower Ball Joint

NCSU0019S02

I

Check ball joint for excessive play. Replace transverse link
assembly if any of the following exists:

I

Ball stud is worn.

I

Joint is hard to swing.

I

Play in axial direction is excessive.
Before checking, turn ball joint at least 10 revolutions so that
ball joint is properly broken in.

Swinging force “A”:
(measuring point: cotter pin hole of ball stud)

7.8 - 54.9 N (0.8 - 5.6 kg, 1.8 - 12.3 lb)

Turning torque “B”:

0.49 - 3.43 N·m (5.0 - 35.0 kg-cm, 4.3 - 30.4 in-lb)

Vertical end play “C”:

0 mm (0 in)

I

Check dust cover for damage. Replace it and cover clamp if
necessary.

Service Data and Specifications (SDS)

GENERAL SPECIFICATIONS (FRONT)

NCSU0020

Suspension type

Independent multi-link with coil spring

Shock absorber type

Double-acting hydraulic

Stabilizer bar

Standard equipment

FRONT SUSPENSION
