SST710CA

I

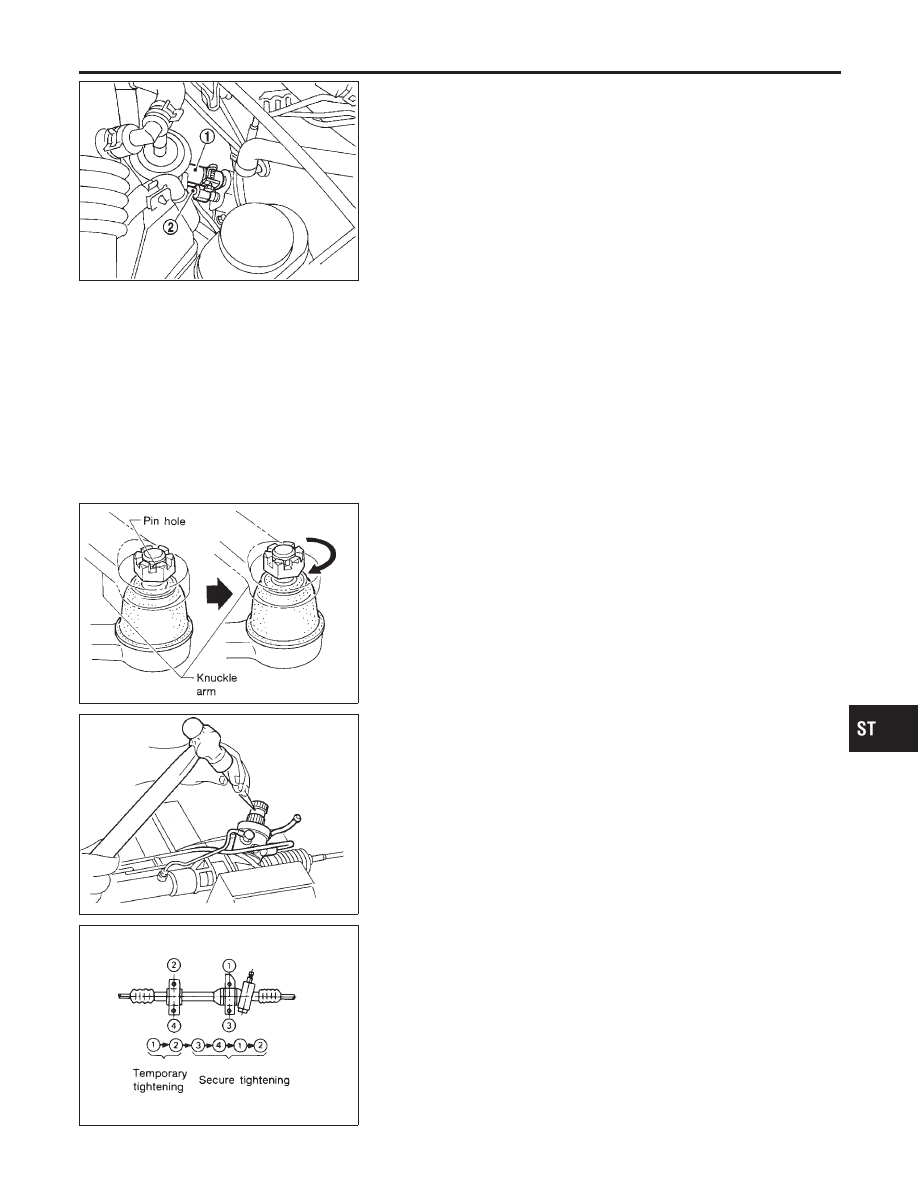

Install pipe connector.

I

Observe specified tightening torque when tightening high-pres-
sure and low-pressure pipe connectors. Excessive tightening
will damage threads of connector or O-ring.

Connector tightening torque:

1 Low-pressure side

27 - 39 N·m (2.8 - 4.0 kg-m, 20 - 29 ft-lb)

2 High-pressure side

15 - 25 N·m (1.5 - 2.5 kg-m, 11 - 18 ft-lb)

I

The O-ring in low-pressure pipe connector is larger than that
in high-pressure connector. Take care to install the proper
O-ring.

SST824A

I

Initially, tighten nut on tie-rod outer socket and knuckle arm to
29 to 39 N·m (3 to 4 kg-m, 22 to 29 ft-lb). Then tighten further
to align nut groove with first pin hole so that cotter pin can be
installed.

CAUTION:

Tightening torque must not exceed 49 N·m (5 kg-m, 36 ft-lb).

SST819A

I

Before removing lower joint from gear, set gear in neutral
(wheels in straight-ahead position). After removing lower joint,
put matching mark on pinion shaft and pinion housing to record
neutral position.

I

To install, set left and right dust boots to equal deflection.
Attach lower joint by aligning matching marks of pinion shaft
and pinion housing.

SST677B

I

Tighten gear housing mounting bracket bolts in the order
shown.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

POWER STEERING GEAR AND LINKAGE

Removal and Installation (Cont’d)

ST-17

SST718CB

Disassembly

NCST0023

1.

Prior to disassembling, measure pinion rotating torque. Record
the pinion rotating torque as a reference.

I

Before measuring, disconnect gear housing tube and
drain fluid.

I

Use soft jaws when holding steering gear housing. Handle
gear housing carefully, as it is made of aluminum. Do not
grip cylinder in a vise.

2.

Remove pinion gear.

Be careful not to damage pinion gear when removing pinion
seal ring.

SST051C

3.

Remove tie-rod outer sockets and boots.

4.

Loosen tie-rod inner socket by prying up staked portion, and
remove socket.

5.

Remove retainer.

6.

Remove pinion assembly.

7.

Use a 2 to 2.5 mm (0.079 to 0.098 in) diameter drill to com-
pletely remove staked portion of gear housing end.

SST052C

8.

Remove end cover assembly with a suitable tool.

9.

Draw out rack assembly.

10. Remove rack seal ring.

I

Using a heat gun, heat rack seal to approximately 40°C
(104°F).

I

Remove rack seal ring.

Be careful not to damage rack.

SST472A

11. Remove center bushing and rack oil seal using tape wrapped

socket and extension bar.

Do not scratch inner surfaces of pinion housing.

Inspection

NCST0024

Thoroughly clean all parts in cleaning solvent or Genuine Nissan
PSF-II or equivalent. Blow dry with compressed air, if available.

BOOT

NCST0024S01

I

Check condition of boot. If cracked excessively, replace it.

I

Check boots for accumulation of power steering fluid.

RACK

NCST0024S02

Thoroughly examine rack gear. If damaged, cracked or worn,
replace it.

POWER STEERING GEAR AND LINKAGE

Disassembly

ST-18

PINION ASSEMBLY

NCST0024S03

I

Thoroughly examine pinion gear. If pinion gear is damaged,
cracked or worn, replace it.

I

Check that all bearings roll freely. Ensure that balls, rollers and
races are not cracked, pitted or worn. Replace if necessary.

GEAR HOUSING CYLINDER

NCST0024S04

Check gear housing cylinder bore for scratches or other damage.
Replace if necessary.

SST468C

TIE-ROD OUTER AND INNER SOCKETS

NCST0024S05

I

Check ball joints for swinging force.

Tie-rod outer and inner ball joints swinging force “A”:

Refer to SDS, ST-32.

I

Check ball joint for rotating torque.

Tie-rod outer ball joint rotating torque “B”:

Refer to SDS, ST-32.

I

Check ball joints for axial end play.

Tie-rod outer and inner ball joints axial end play “C”:

Refer to SDS, ST-32.

I

Check condition of dust cover. If cracked excessively, replace
outer tie-rod.

SST083B

Assembly

NCST0025

1.

Using a heat gun, heat new teflon rack seal ring to approxi-
mately 40°C (104°F). Then place it onto rack.

SST885BB

2.

Using Tool, compress rack seal ring securely onto rack.

Always insert Tool from the rack gear side.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

POWER STEERING GEAR AND LINKAGE

Inspection (Cont’d)

ST-19

SST201A

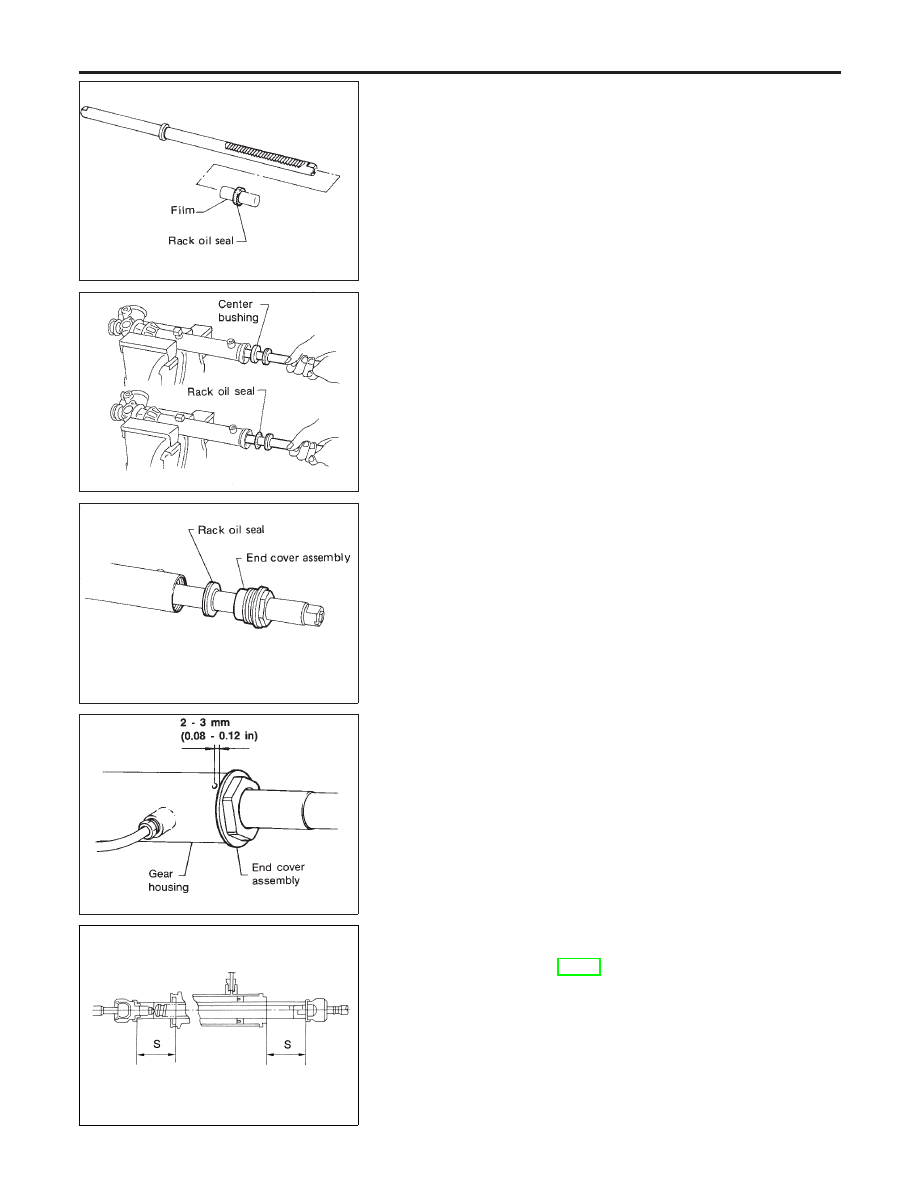

3.

Insert new rack oil seal.

I

Place plastic film into rack oil seal to prevent damage by
rack teeth.

I

Do not forget to remove plastic film after rack oil seal is
positioned properly.

I

Make sure lips of rack oil seal face each other.

SST830A

4.

Install center bushing and rack oil seal with rack assembly.

SST321B

5.

Insert rack oil seal and end cover assembly to rack. Then
tighten end cover assembly.

SST073B

6.

Fasten end cover assembly to gear housing by staking.

SST086BA

7.

Set rack gear in neutral position.

Rack stroke “S”:

Refer to SDS, ST-32.

POWER STEERING GEAR AND LINKAGE

Assembly (Cont’d)
