WARNING:

Warm up engine with shut-off valve fully opened. If engine is
started with shut-off valve closed, fluid pressure in oil pump
increases to maximum. This will raise oil temperature abnor-
mally.
3.

Check pressure with steering wheel fully turned to left and right
positions with engine idling at 1,000 rpm.

CAUTION:

Do not hold the steering wheel in a locked position for more
than 15 seconds.

Oil pump maximum standard pressure:

8,140 - 8,728 kPa (83 - 89 kg/cm

2

, 1,180 - 1,266 psi)

I

If pressure reaches maximum operating pressure, system is
OK.

I

If pressure increases above maximum operating pressure,
check power steering pump flow control valve. Refer to ST-26.

4.

If power steering pressure is below the maximum operating
pressure, slowly close shut-off valve and check pressure
again.

CAUTION:

Do not close shut-off valve for more than 15 seconds.

I

If pressure increases to maximum operating pressure, gear is
damaged. Refer to “Removal and Installation”, ST-16.

I

If pressure remains below maximum operating pressure, pump
is damaged. Refer to “Disassembly”, ST-26.

5.

After checking hydraulic system, remove Tool and add fluid as
necessary. Then completely bleed air out of system. Refer to
ST-7.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

ON-VEHICLE SERVICE

Checking Hydraulic System (Cont’d)

ST-9

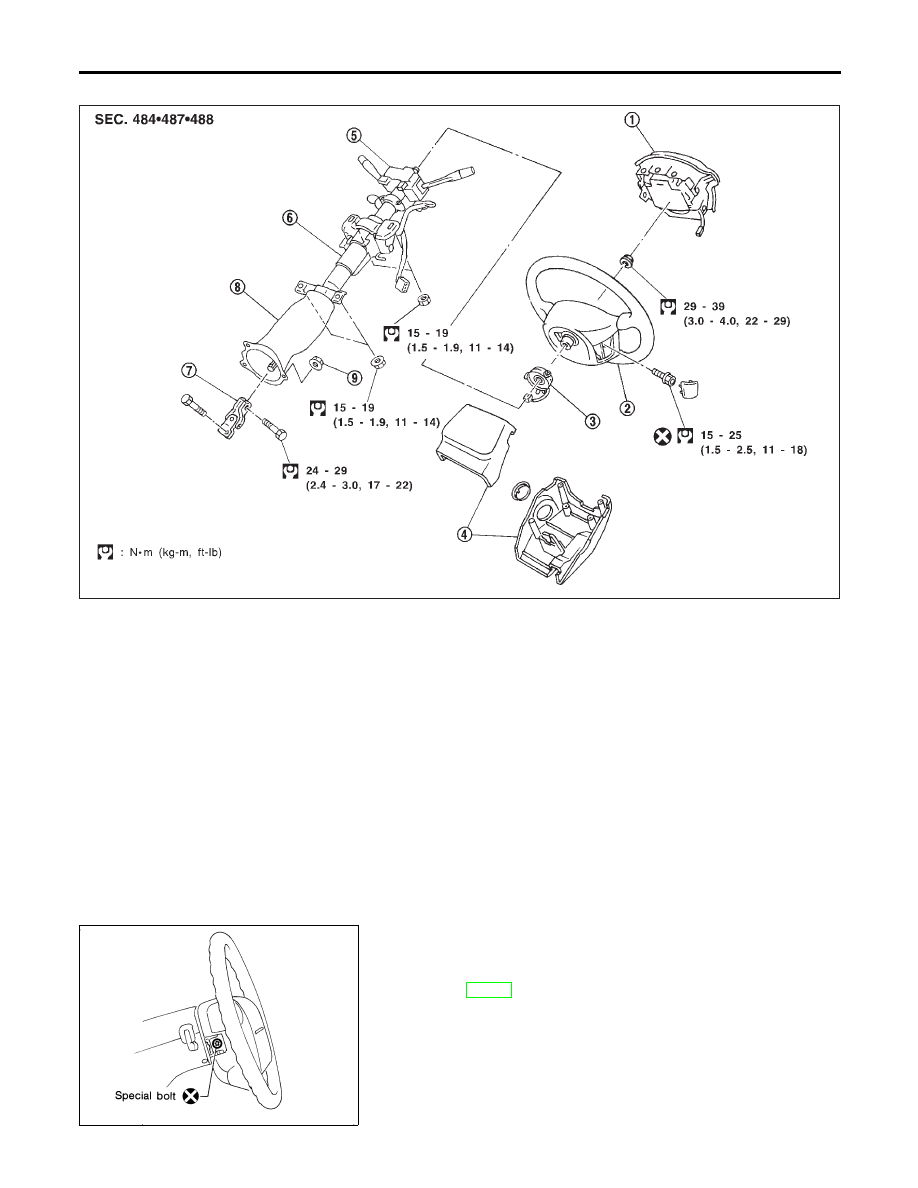

Components

NCST0017

SST819C

1.

Air bag module

2.

Steering wheel

3.

Spiral cable

4.

Column cover

5.

Combination switch

6.

Steering column assembly

7.

Lower joint

8.

Boot

9.

Clip

CAUTION:

I

The rotation of the spiral cable (SRS “AIR BAG” compo-
nent part) is limited. If the steering gear must be removed,
set the front wheels in the straight-ahead direction. Do not
rotate the steering column while the steering gear is
removed.

I

Remove the steering wheel before removing the steering
lower joint to avoid damaging the SRS spiral cable.

SBF812E

Removal and Installation

NCST0018

STEERING WHEEL

NCST0018S01

I

Remove air bag module and spiral cable.
Refer to RS-19, “Removal — Air Bag Module and Spiral Cable”.

STEERING WHEEL AND STEERING COLUMN

Components

ST-10

SRS266

I

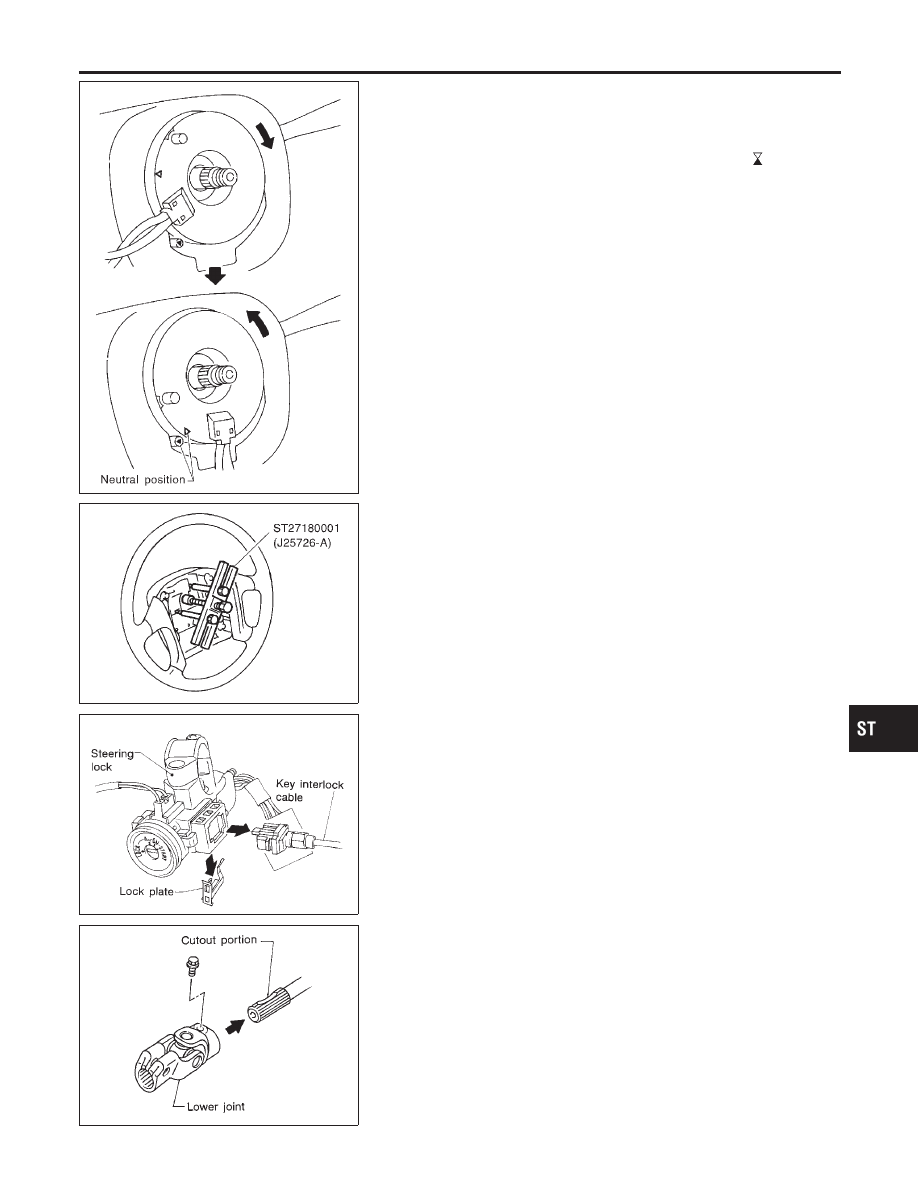

Align spiral cable correctly when installing steering wheel.

a)

Set the front wheels in the straight-ahead position.

b)

Make sure that the spiral cable is in the neutral position.
The neutral position is detected by turning left 2.5 revolutions
from the right end position. Align the two marks (

).

CAUTION:

The spiral cable may snap due to steering operation if the
cable is installed in an improper position.
Also, with the steering linkage disconnected, the cable may
snap by turning the steering wheel beyond the limited number
of turns. (The spiral cable can be turned up to 2.5 turns from
the neutral position to both the right and left.)

SST818C

I

Remove steering wheel with Tool.

SST329C

STEERING COLUMN

NCST0018S02

I

Remove key interlock cable (A/T models).

SST800A

I

When installing steering column, fingertighten all lower bracket
and clamp retaining bolts; then tighten them securely. Do not
apply undue stress to steering column.

I

When attaching coupling joint, be sure tightening bolt faces
cutout portion.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

RS

BT

HA

SC

EL

IDX

STEERING WHEEL AND STEERING COLUMN

Removal and Installation (Cont’d)

ST-11

SST491C

I

Align slit of lower joint with projection on dust cover. Insert joint
until surface A contacts surface B.

CAUTION:

After installation, turn steering wheel to make sure it moves
smoothly. Ensure the number of turns are the same from the
straight forward position to left and right locks. Be sure that
the steering wheel is in a neutral position when driving
straight ahead.
