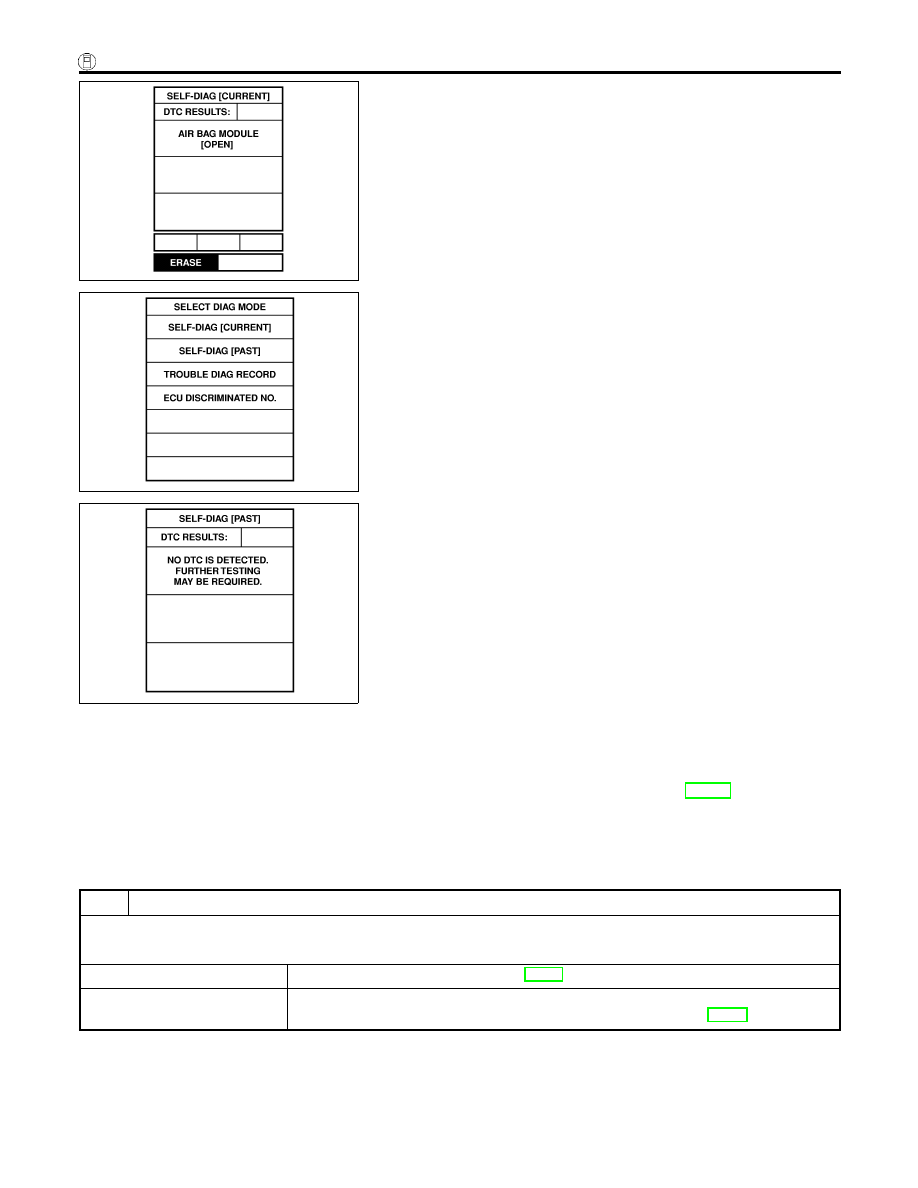

8.

Touch “PRINT”.

9.

Compare diagnostic codes to “CONSULT-II Diagnostic Code
Chart”, page RS-41.

10. Touch “BACK” key of CONSULT-II until “SELECT SYSTEM”

appears in order to return to User mode from Diagnosis mode.

11. Turn ignition switch “OFF”, then turn off and disconnect CON-

SULT-II and disconnect both battery cables.

12. Repair the system as outlined by the “Repair order” in “CON-

SULT-II Diagnostic Code Chart”, that corresponds to the self-
diagnostic result. For replacement procedure of component
parts, refer to RS-17.

13. After repairing the system, go to DIAGNOSTIC PROCEDURE

3, page RS-43 for final checking.

CONSULT-II Diagnostic Code Chart (“SELF-DIAG
[CURRENT]”)

NCRS0028S0101

Diagnostic item

Explanation

Repair order

Recheck SRS at each replacement.

NO DTC IS
DETECTED.

When malfunction is
indicated by the “AIR
BAG” warning lamp in
User mode

I

Self-diagnostic result “SELF-DIAG
[PAST]” ( previously stored in the
memory) might not be erased after
repair.

I

Intermittent malfunction has been
detected in the past.

I

Go to DIAGNOSTIC PROCEDURE
4 (RS-44).

I

No malfunction is detected.

I

Go to DIAGNOSTIC PROCEDURE
3 (RS-43).

AIRBAG MODULE
[OPEN]

I

Driver air bag module circuit is open. (including the spiral
cable)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the spiral cable.
4. Replace driver air bag module.

(Before disposal, it must be
deployed.)

5. Replace the diagnosis sensor unit.
6. Replace the related harness.

AIRBAG MODULE
[VB-SHORT]

I

Driver air bag module circuit is shorted to a power supply cir-
cuit. (including the spiral cable)

AIRBAG MODULE
[GND-SHORT]

I

Driver air bag module circuit is shorted to ground. (including
the spiral cable)

AIRBAG MODULE
[SHORT]

I

Driver air bag module circuits are shorted to each other.

ASSIST A/B MODULE
[VB-SHORT]

I

Front passenger air bag module circuit is shorted to a power
supply circuit.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace front passenger air bag

module.
(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

ASSIST A/B MODULE
[OPEN]

I

Front passenger air bag module circuit is open.

ASSIST A/B MODULE
[GND-SHORT]

I

Front passenger air bag module circuit is shorted to ground.

ASSIST A/B MODULE
[SHORT]

I

Front passenger air bag module circuits are shorted to each
other.

SIDE MODULE LH
[OPEN]

I

Side air bag module (LH) circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace side air bag module (LH).

(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SIDE MODULE LH
[VB-SHORT]

I

Side air bag module (LH) circuit is shorted to a power supply
circuit.

SIDE MODULE LH
[GND-SHORT]

I

Side air bag module (LH) circuit is shorted to ground.

SIDE MODULE LH
[SHORT]

I

Side air bag module (LH) circuits are shorted to each other.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-41

Diagnostic item

Explanation

Repair order

Recheck SRS at each replacement.

SIDE MODULE RH
[OPEN]

I

Side air bag module (RH) circuit is open.

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace side air bag module (RH).

(Before disposal, it must be
deployed.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SIDE MODULE RH
[VB-SHORT]

I

Side air bag module (RH) circuit is shorted to a power supply
circuit.

SIDE MODULE RH
[GND-SHORT]

I

Side air bag module (RH) circuit is shorted to ground.

SIDE MODULE RH
[SHORT]

I

Side air bag module (RH) circuits are shorted to each other.

SATELLITE SENS LH
[UNIT FAIL]
SATELLITE SENS LH
[COMM FAIL]

I

Satellite sensor (LH)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the satellite sensor (LH).
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

SATELLITE SENS RH
[UNIT FAIL]
SATELLITE SENS RH
[COMM FAIL]

I

Satellite sensor (RH)

1. Visually check the wiring harness

connection.

2. Replace the harness if it has visible

damage.

3. Replace the satellite sensor (RH).
4. Replace the diagnosis sensor unit.
5. Replace the related harness.

PRE-TEN FRONT LH
[OPEN/VB-SHORT]

I

The circuit for front LH pre-tensioner is open or shorted to a
power supply circuit.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. Replace front LH seat belt.

(Before disposal, it must be deacti-
vated.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

PRE-TEN FRONT LH
[GND-SHORT]

I

The circuit for front LH pre-tensioner is shorted to ground.

PRE-TEN FRONT RH
[OPEN/VB-SHORT]

I

The circuit for front RH pre-tensioner is open or shorted to a
power supply circuit.

1. Visually check the wiring harness

connections.

2. Replace the harness if it has visible

damage.

3. Replace front RH seat belt.

(Before disposal, it must be deacti-
vated.)

4. Replace the diagnosis sensor unit.
5. Replace the related harness.

PRE-TEN FRONT RH
[GND-SHORT]

I

The circuit for front RH pre-tensioner is shorted to ground.

CONTROL UNIT

I

Low battery voltage (Less than 9V)

I

Go to DIAGNOSTIC PROCEDURE
3 (RS-43) after charging battery.

I

Diagnosis sensor unit is malfunctioning.

1. Visually check wiring harness con-

nections.

2. Replace the harness if it has visible

damage.

3. Replace diagnosis sensor unit.
4. Replae the related harness.

* Follow the procedures in numerical order when repairing malfunctioning parts. Confirm whether malfunction is eliminated
using the air bag or seat belt warning lamp or CONSULT-II each time repair is finished. If malfunction is still observed, pro-
ceed to the next step. When malfunction is eliminated, further repair work is not required.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-42

SAT845J

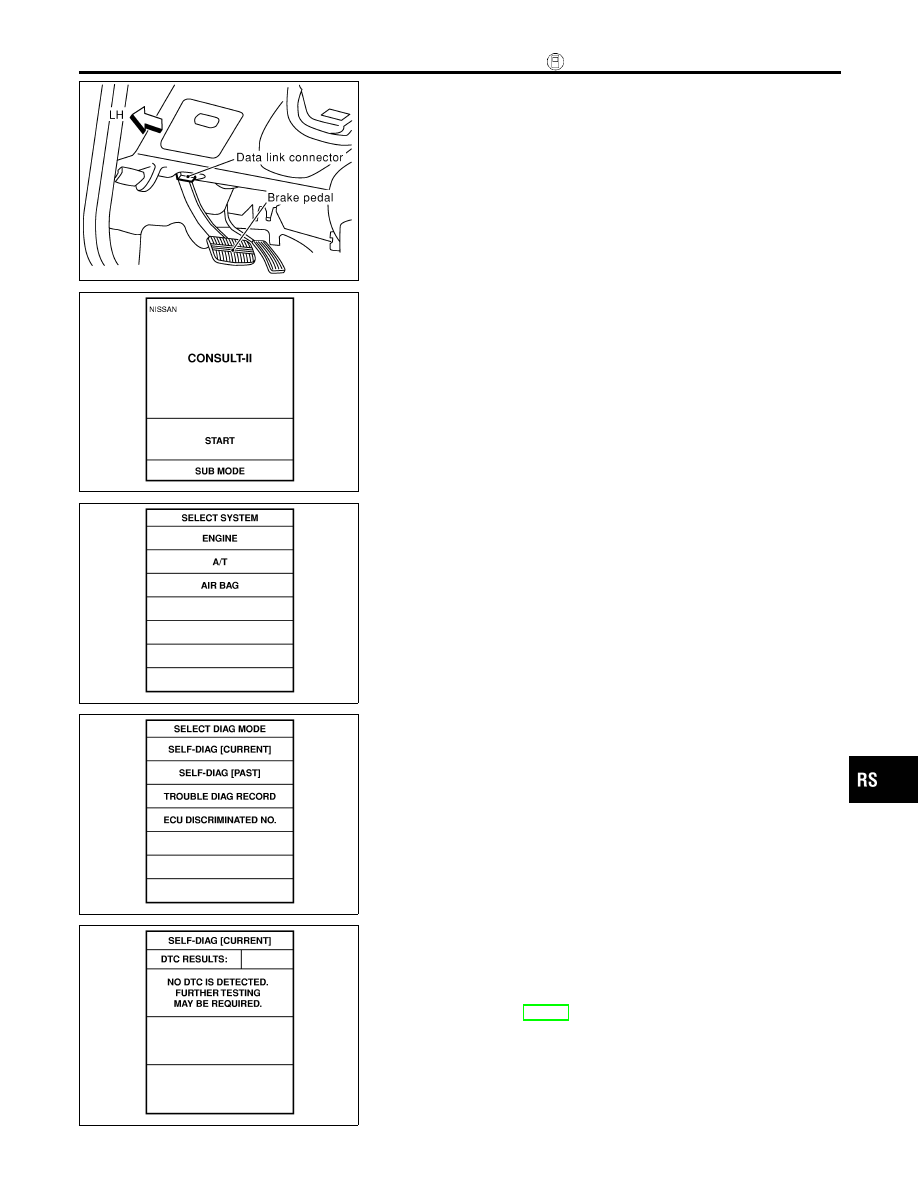

DIAGNOSTIC PROCEDURE 3

NCRS0028S02

Final checking after repairing SRS by using CONSULT-II —
Diagnosis mode
1.

After repairing SRS, connect both battery cables.

2.

Connect CONSULT-II to data link connector.

3.

Turn ignition switch from “OFF” to “ON”.

SRS695

4.

Touch “START”.

SRS771

5.

Touch “AIR BAG”.

SRS697

6.

Touch “SELF-DIAG [CURRENT]”.

SRS701

7.

If no malfunction is detected on “SELF-DIAG [CURRENT]”,
repair of SRS is completed. Go to step 8.
If any malfunction is detected on “SELF-DIAG [CURRENT]”,
the malfunctioning part is not repaired completely or another
malfunctioning part is detected. Go to DIAGNOSTIC PROCE-
DURE 2, page RS-39, and repair malfunctioning part com-
pletely.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)

RS-43

SRS773

8.
