Wiring Diagram — SRS —

NCRS0026

TRS121

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

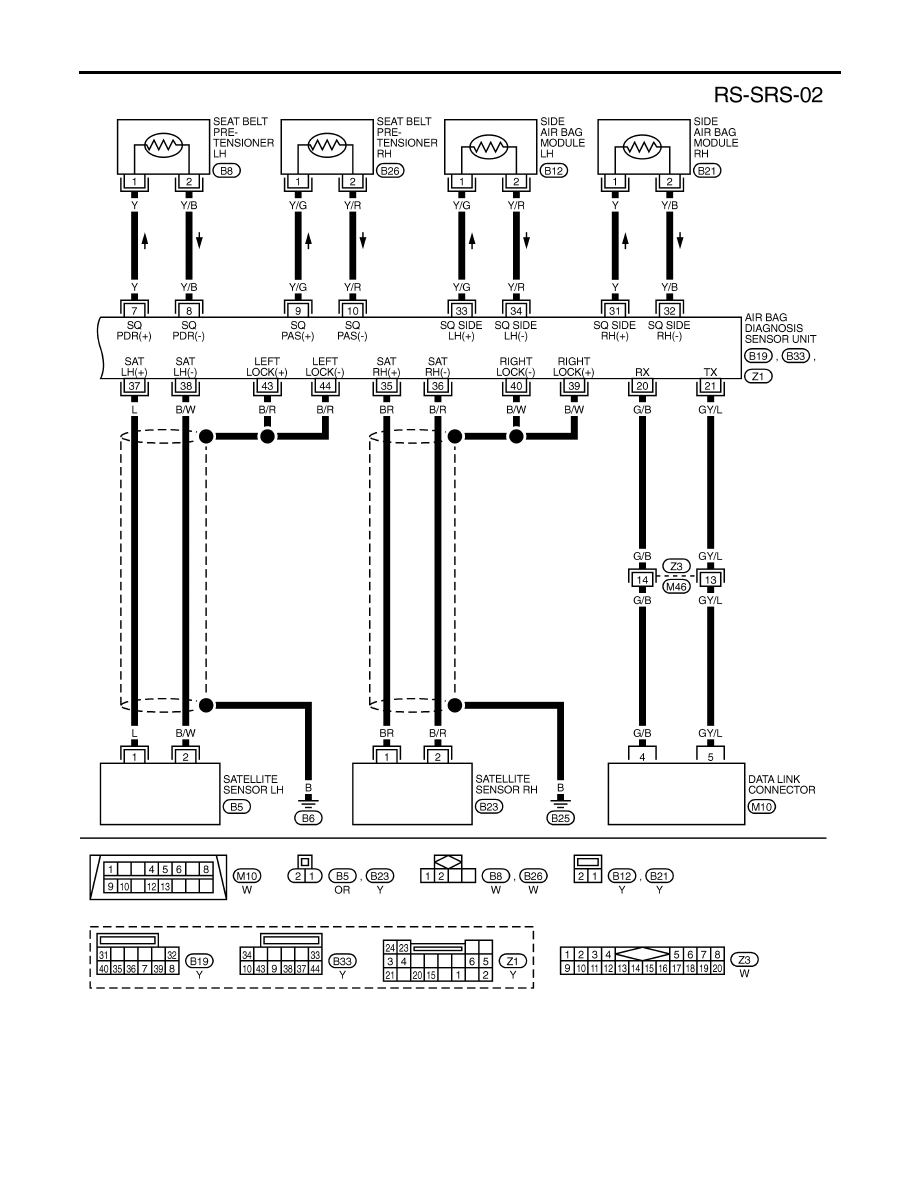

Wiring Diagram — SRS —

RS-37

TRS122

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Wiring Diagram — SRS — (Cont’d)

RS-38

SRS800

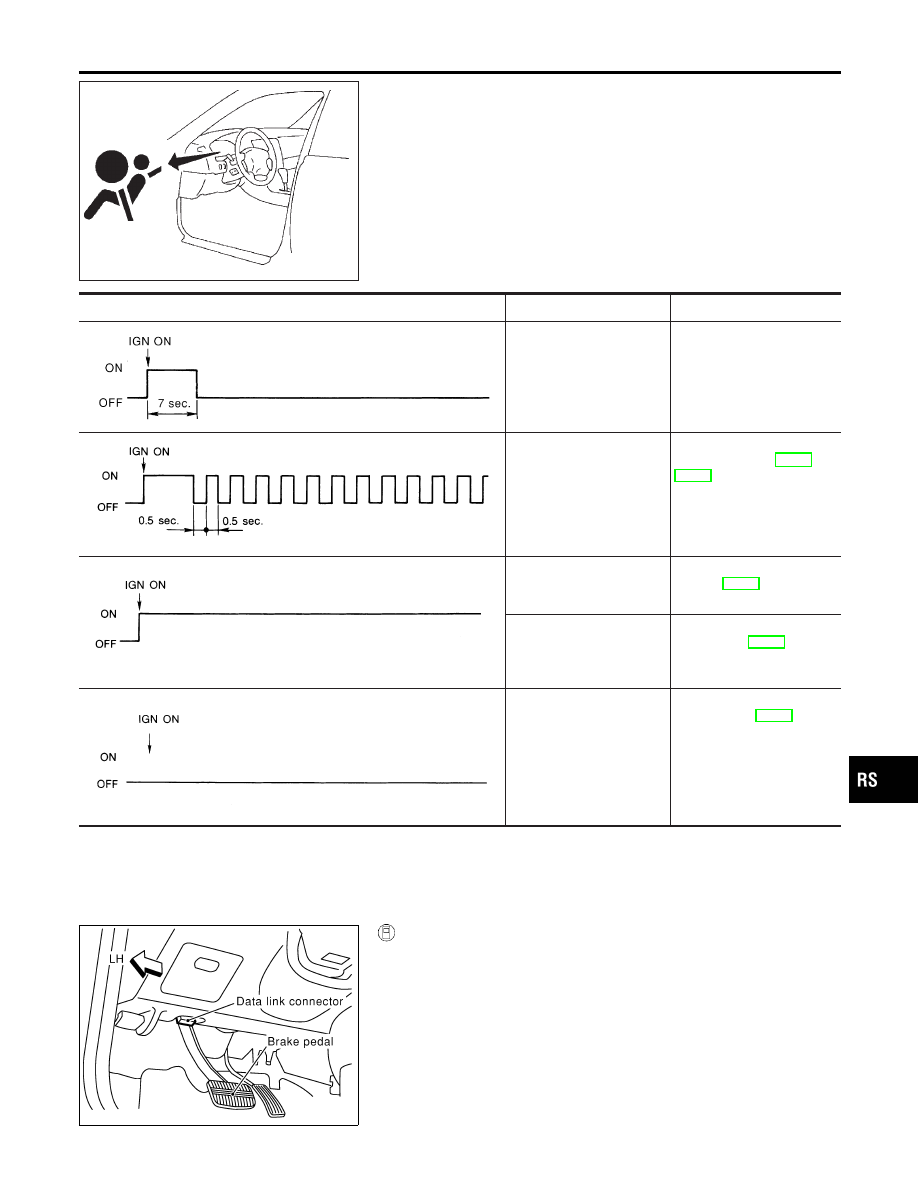

SRS Operation Check

NCRS0027

DIAGNOSTIC PROCEDURE 1

NCRS0027S01

Checking Air Bag Operation by Using “AIR BAG”
Warning Lamp — User Mode

NCRS0027S0101

1.

After turning ignition switch from “OFF” to “ON”, “AIR BAG”
warning lamp operates.

2.

Compare “AIR BAG” warning lamp operation to the chart
below.

“AIR BAG” warning lamp operation — User mode —

SRS condition

Reference item

MRS095A

No malfunction is detected.
No further action is neces-
sary.

—

MRS096A

The system is malfunction-
ing and needs to be
repaired as indicated.

Go to DIAGNOSTIC PRO-
CEDURE 2 or 6 (RS-39 or
RS-49).

MRS097A

Air bag is deployed.
Seat belt pre-tensioner is
deployed.

Go to COLLISION DIAG-
NOSIS (RS-60).

Air bag fuse, diagnosis
sensor unit or harness is
malfunctioning and needs
to be repaired.

Go to DIAGNOSTIC PRO-
CEDURE 9 (RS-57).

MRS098A

One of the following has
occurred and needs to be
repaired.

I

Meter fuse is blown.

I

“AIR BAG” warning lamp
circuit has open or short.

I

Diagnosis sensor unit is
malfunctioning.

Go to DIAGNOSTIC PRO-
CEDURE 10 (RS-59).

SAT845J

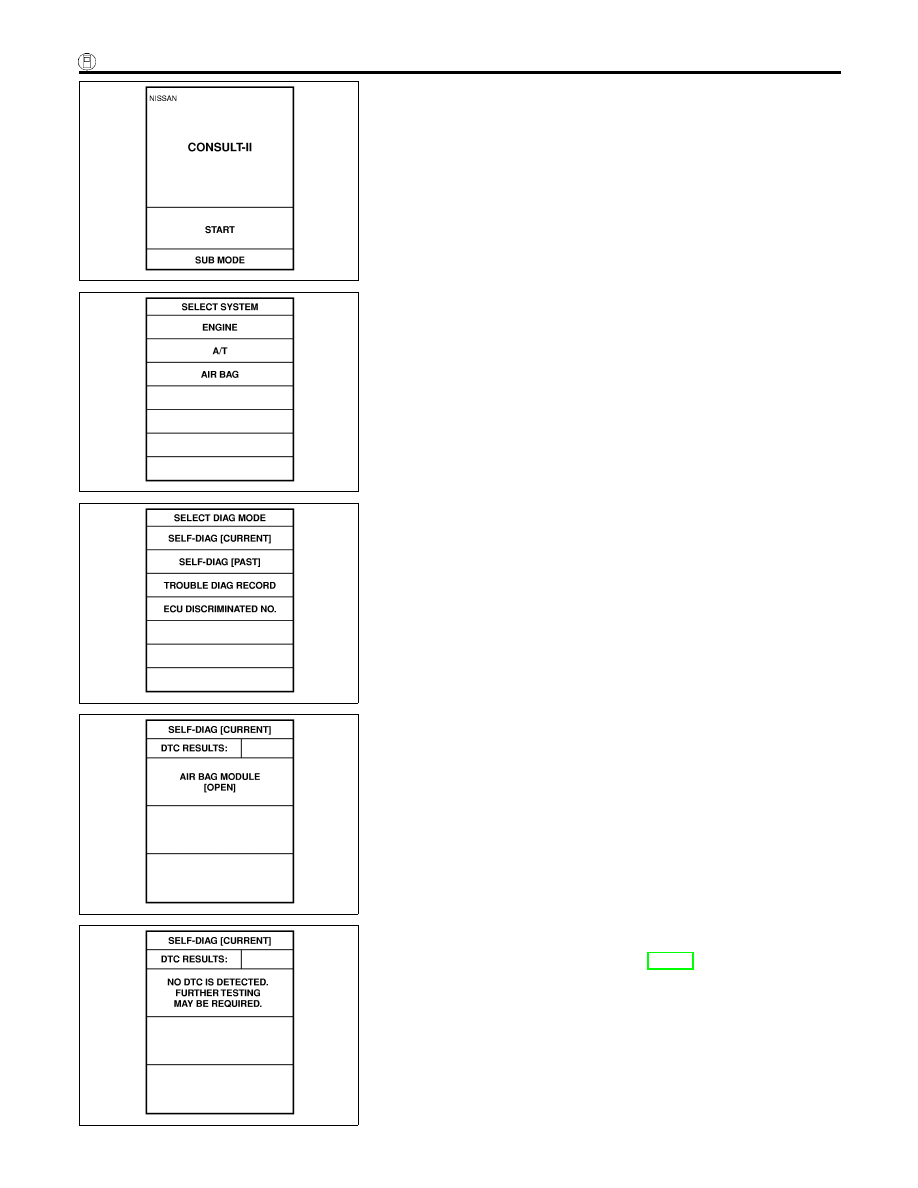

Trouble Diagnoses with CONSULT-II

NCRS0028

DIAGNOSTIC PROCEDURE 2

NCRS0028S01

Inspecting SRS malfunctioning parts by using CONSULT-II —
Diagnosis mode
1.

Turn ignition switch “OFF”.

2.

Connect CONSULT-II to data link connector.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

SRS Operation Check

RS-39

SRS695

3.

Turn ignition switch “ON”.

4.

Touch “START”.

SRS771

5.

Touch “AIR BAG”.

SRS697

6.

Touch “SELF-DIAG [CURRENT]”.

SRS772

7.

Diagnostic codes are displayed on “SELF-DIAG [CURRENT]”.

SRS701

If no malfunction is detected on “SELF-DIAG [CURRENT]” even
though malfunction is detected in “SRS Operation Check”, go to
DIAGNOSTIC PROCEDURE 4, page RS-44, to diagnose the fol-
lowing cases:

I

Self-diagnostic result “SELF-DIAG [PAST]” (previously stored
in the memory) might not be erased after repair.

I

The SRS system malfunctions intermittently.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Trouble Diagnoses with CONSULT-II (Cont’d)
