Infiniti G20 (P11). Manual - part 503

or seatback. Check harness cover and connectors for damage,
terminals for deformities, and harness for binding.

I

Install driver air bag module to steering wheel to check fit or
alignment with the wheel.

I

Check steering wheel for excessive free play.

I

Install passenger air bag module to instrument panel to check
fit or alignment with the instrument panel.

I

Install side air bag module to seatback to check fit and align-
ment with the seat.

3)

Spiral cable

I

Check spiral cable for dents, cracks, or deformities.

I

Check connectors and protective tape for damage.

I

Check steering wheel for noise, binding or heavy operation.

4)

Main harness, air bag harness, body harness, side air bag
module sub-harness

I

Check connectors for poor connections, damage, and termi-
nals for deformities.

I

Check harnesses for binding, chafing or cut.

5)

Seat belt pre-tensioner

I

Check harness cover and connectors for damage, terminals
for deformities, and harness for binding.

I

Check belts for damage and anchors for loose mounting.

I

Check retractor for smooth operation.

I

Perform self-diagnosis for seat belt pre-tensioner using air bag
warning lamp or CONSULT-II. Refer to “SRS Operation Check”
for details. (RS-39)

6)

Satellite sensor

I

Check satellite sensor (including bracket portion) for dents,
cracks or deformities.

I

Check connectors for damage, and terminals for deformities.

CAUTION:

Replace previously used special bolts, hex bolts and ground
bolt with new ones.

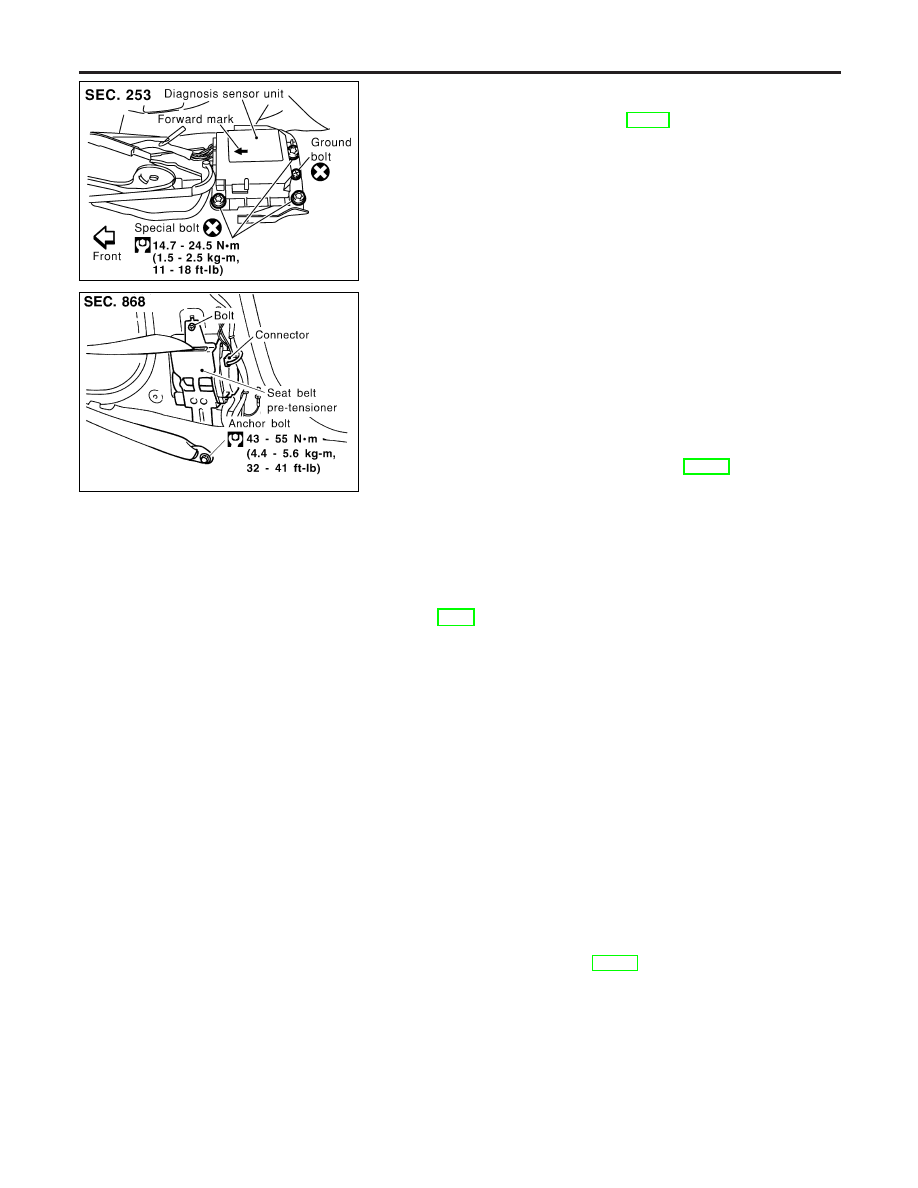

Diagnosis Sensor Unit

REMOVAL AND INSTALLATION

NCRS0013

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait for at least 3 minutes.

I

The special bolts are coated with bonding agent while the
other bolt is for ground. Do not use old bolts after
removal; replace with new ones.

I

Check diagnosis sensor unit for proper installation.

I

Check diagnosis sensor unit to ensure it is free of
deformities, dents, cracks or rust. If they show any visible
signs of damage, replace them with new ones.

I

Check diagnosis sensor unit brackets to ensure they are
free of deformities or rust.

I

Replace diagnosis sensor unit if it has been dropped or
sustained an impact.

I

After replacement of diagnosis sensor unit, perform self-
diagnosis for SRS. Refer to “SRS Operation Check” for
details (RS-39).

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Maintenance Items (Cont’d)

RS-17

SRS963

1.

Disconnect driver, passenger and side air bag module connec-
tors. Also, disconnect seat belt pre-tensioner connector.

2.

Remove console box. Refer to BT-23, “INSTRUMENT PANEL
ASSEMBLY”.

3.

Disconnect diagnosis sensor unit connector.

4.

Remove bolt and also remove special bolts using the TAMPER
RESISTANT TORX (Size T50), from diagnosis sensor unit.
Then remove the diagnosis sensor unit.

NOTE:

I

To install, reverse the removal procedure sequence.

SRS563-B

Seat Belt Pre-tensioner

REMOVAL AND INSTALLATION

NCRS0036

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Check seat belt pre-tensioner with load limiter for proper
installation.

I

After replacement of seat belt pre-tensioner, check SRS
function and perform self-diagnosis for SRS. Refer to
“SRS Operation Check” for details. (RS-39)

I

Do not attempt to disassemble seat belt pre-tensioner with
load limiter.

I

Replace seat belt pre-tensioner if it has been dropped or
sustained an impact.

I

Do not expose seat belt pre-tensioner to temperatures
exceeding 80°C (176°F).

For removal of seat belt pre-tensioner, refer to “Front Seat Belt” for
details. (RS-4)
NOTE:

I

To install, reverse the removal procedure sequence.

Satellite Sensor

REMOVAL AND INSTALLATION

NCRS0014

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Do not use old bolts coated with bonding agent after
removal; replace with new ones.

I

Check satellite sensor for proper installation.

I

Check satellite sensor to ensure they are free of
deformities, dents, cracks or rust. If it shows any visible
signs of damage, replace it with new one.

I

After replacement of satellite sensor, check SRS function
and perform self-diagnosis for SRS. Refer to “SRS Opera-
tion Check” for details. (RS-39)

I

Do not attempt to disassemble satellite sensor.

I

Replace satellite sensor if it has been dropped or sus-
tained an impact.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Diagnosis Sensor Unit (Cont’d)

RS-18

SRS564-B

1.

Remove seat belt pre-tensioner. Refer to “Front Seat Belt” for
details. (RS-4)

2.

Disconnect satellite sensor connector.

3.

Remove bolt and nuts from satellite sensor unit.
Then remove the satellite sensor.

NOTE:

I

To install, reverse the removal procedure sequence.

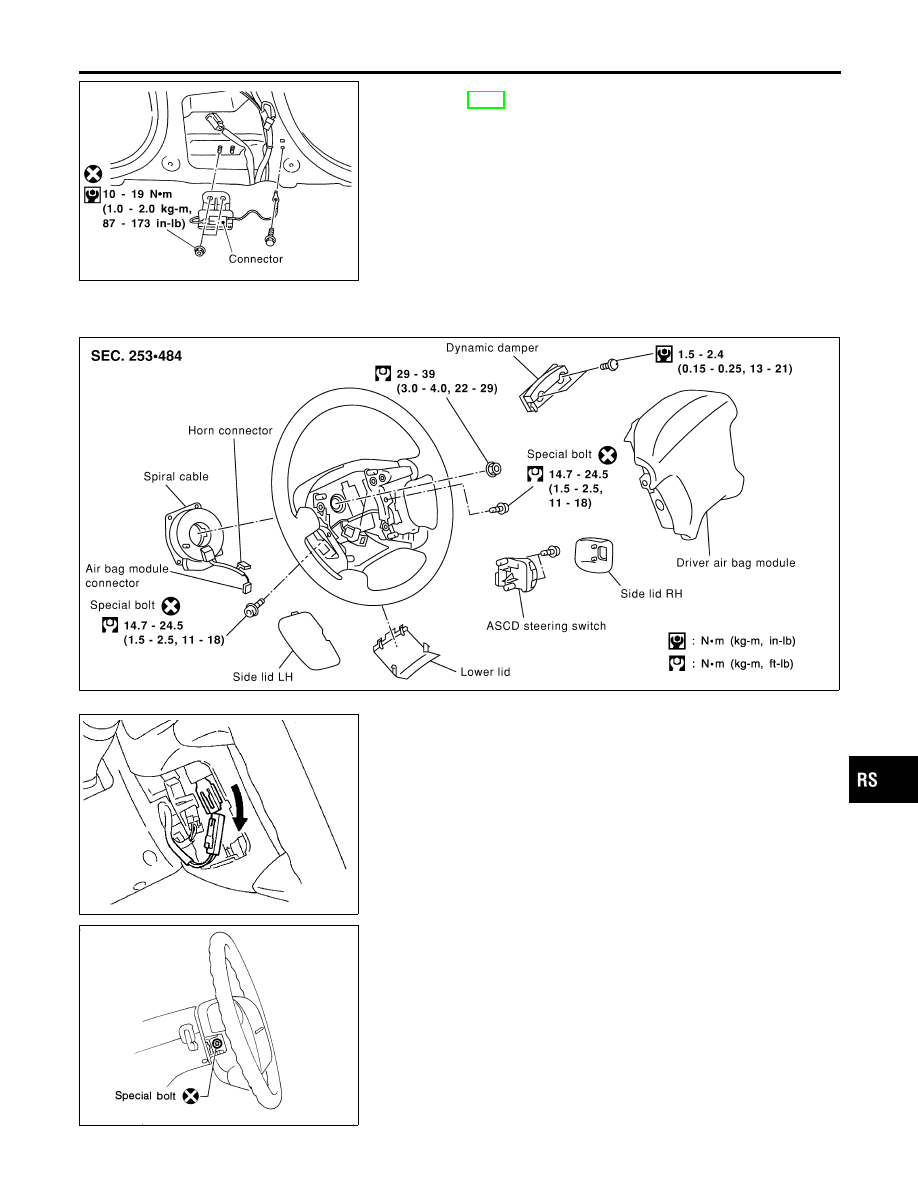

Driver Air Bag Module and Spiral Cable

REMOVAL AND INSTALLATION

NCRS0015

SRS966

SRS566

REMOVAL

NCRS0016

CAUTION:

I

Before servicing SRS, turn the ignition switch off, discon-
nect both battery cables and wait at least 3 minutes.

I

Always work from the side of air bag module.

1.

Remove lower lid from steering wheel, and disconnect air bag
module connector.

SBF812E

2.

Remove side lids, ASCD switch. Using the TAMPER RESIS-
TANT TORX (Size T50), remove left and right special bolts. Air
bag module can then be removed.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

BT

HA

SC

EL

IDX

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Satellite Sensor (Cont’d)

RS-19

SRS567

CAUTION:

I

Always place air bag module with pad side facing upward.

I

Do not attempt to disassemble air bag module.

I

The special bolts are coated with bonding agent. Do not
use old bolts after removal; replace with new ones.

I

Do not insert any foreign objects (screwdriver, etc.) into
air bag module connector.

SBF814E

I

Replace air bag module if it has been dropped or sus-
tained an impact.

I

Do not expose the air bag module to temperatures exceed-
ing 90°C (194°F).

I

Do not allow oil, grease or water to come in contact with
the air bag module.

SRS749

3.

Set steering wheel in the neutral position.

4.

Disconnect horn connector and remove nuts.

5.

Remove dynamic damper. Then using steering wheel puller,
remove steering wheel. Be careful not to over-tighten puller
bolt on steering wheel.

CAUTION:

I

Do not tap or bump the steering wheel.

6.

Remove steering column cover.

SRS384

7.

Unlock the spiral cable connector. Then disconnect connectors
and remove the four screws. The spiral cable can then be
removed.

CAUTION:

I

Do not attempt to disassemble spiral cable.

I

Do not apply lubricant to the spiral cable.

SUPPLEMENTAL RESTRAINT SYSTEM (SRS)

Driver Air Bag Module and Spiral Cable (Cont’d)

RS-20
