2

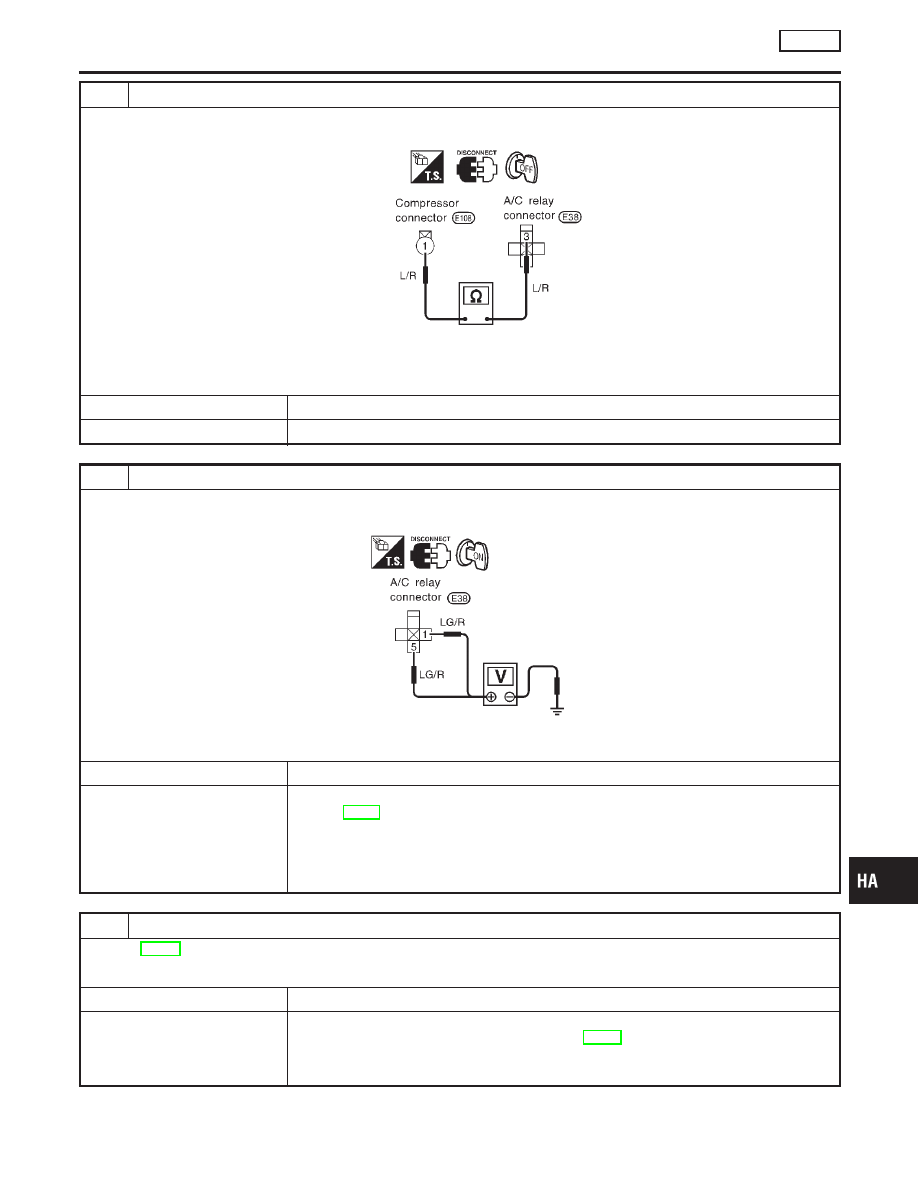

CHECK CIRCUIT CONTINUITY BETWEEN A/C RELAY AND COMPRESSOR HARNESS

Check circuit continuity between A/C relay harness terminal No. 3 and compressor harness terminal No. 1.

Continuity should exist.

RHA061H

If OK, check harness for short.

OK or NG

OK

©

GO TO 3.

NG

©

Repair harness or connector.

3

CHECK POWER SUPPLY FOR A/C RELAY

Disconnect A/C relay.
Do approx. 12 volts exist between A/C relay harness terminal Nos. 1, 5 and body ground?

RHA062H

Yes or No

Yes

©

GO TO 4.

No

©

Check power supply circuit and 10A (No. 6) fuse at fuse block.
Refer to EL-14, “Wiring Diagram — POWER —”.

I

If OK, check for open circuit in wiring harness.
Repair or replace as necessary.

I

If NG, replace fuse and check wiring harness for short circuit.
Repair or replace as necessary.

4

CHECK A/C RELAY AFTER DISCONNECTING IT

Refer to HA-79.

OK or NG

OK

©

Reconnect A/C relay. And GO TO 5.

NG

©

1. Replace A/C relay.
2. Go to self-diagnosis step-by-step procedure (HA-32) and perform self-diagnosis

STEP-4.
Confirm that magnet clutch operation is normal.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

AUTO

Magnet Clutch (Cont’d)

HA-75

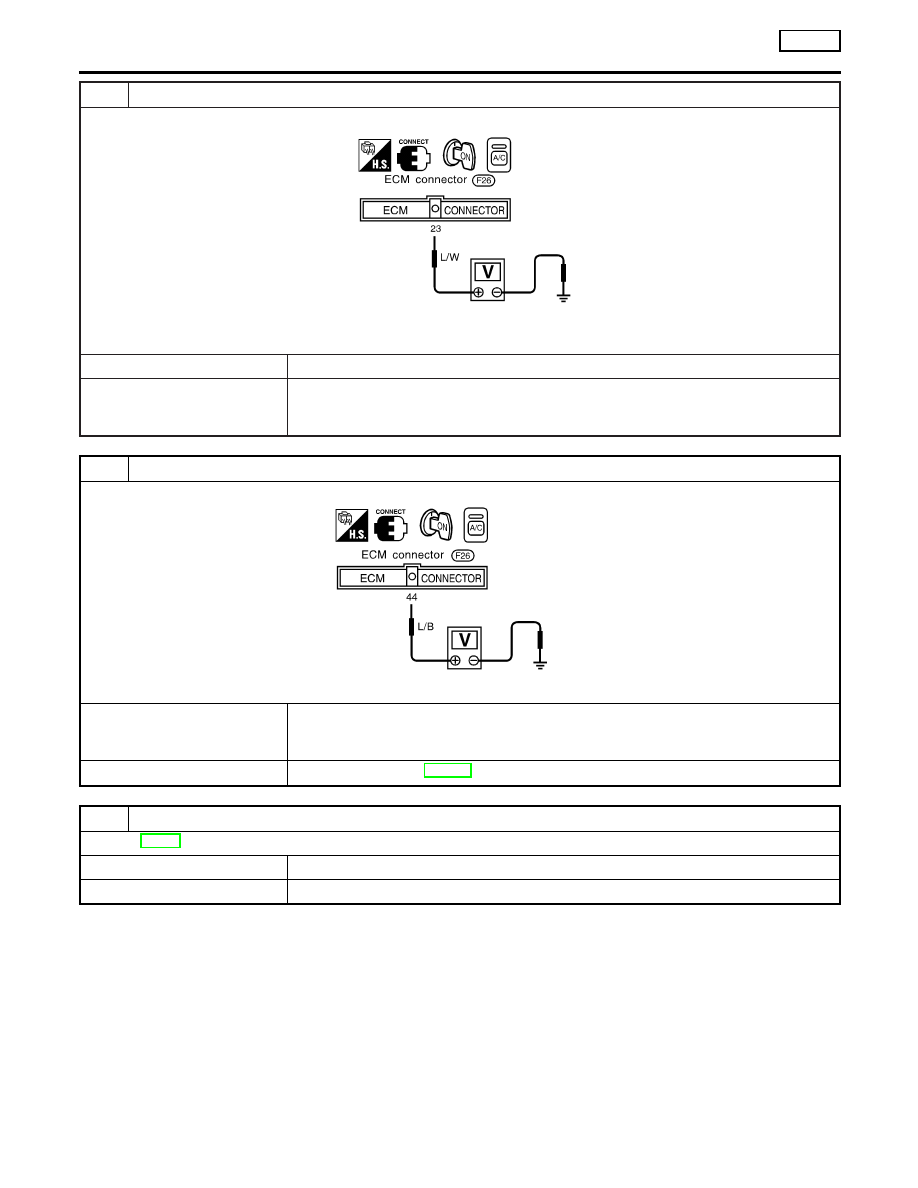

5

CHECK COIL SIDE CIRCUIT OF A/C RELAY

Do approx. 12 volts exist between ECM harness terminal No. 23 and body ground?

RHA534H

Yes or No

Yes

©

GO TO 6.

No

©

Disconnect A/C relay.
Disconnect ECM harness connector.
GO TO 12.

6

CHECK VOLTAGE FOR ECM

Do approx. 12 volts exist between ECM harness terminal No. 44 and body ground?

RHA536HD

Yes or No

Yes

©

Disconnect ECM harness connector.
Disconnect refrigerant pressure sensor harness connector.
GO TO 7.

No

©

Check ECM. Refer to EC-134, “ECM Terminals and Reference Value”.

7

CHECK REFRIGERANT PRESSURE SENSOR

Refer to HA-79.

OK

©

GO TO 8.

NG

©

Replace refrigerant pressure sensor.

TROUBLE DIAGNOSES

AUTO

Magnet Clutch (Cont’d)

HA-76

8

CHECK VOLTAGE FOR THERMO CONTROL AMP.

Do approx. 12 volts exist between thermo control amp. harness terminal No. 3 and body ground?

RHA065H

Yes or No

Yes

©

GO TO 9.

No

©

Repair harness or connector.

9

CHECK POWER SUPPLY FOR THERMO CONTROL AMP.

Do approx. 12 volts exist between thermo control amp. harness terminal No. 1 and body ground?

RHA341FA

Yes or No

Yes

©

GO TO 10.

No

©

Check power supply circuit and 10A (No. 6) fuse at fuse block.
Refer to EL-14, “Wiring Diagram — POWER —”.

I

If OK, check for open circuit in wiring harness. Repair or replace as necessary.

I

If NG, replace fuse and check wiring harness for short circuit.
Repair or replace as necessary.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

SC

EL

IDX

TROUBLE DIAGNOSES

AUTO

Magnet Clutch (Cont’d)

HA-77

10

CHECK THERMO CONTROL AMP. OPERATION

Reconnect thermo control amp. harness connector.
Does magnet clutch engage when short circuit between thermo control amp. haness terminal No. 2 and body ground?

RHA066H

Yes or No

Yes

©

GO TO 11.

No

©

Replace thermo control amp.

11

CHECK CIRCUIT CONTINUITY BETWEEN THERMO CONTROL AMP. AND AUTO AMP.

Check circuit continuity between thermo control amp. harness terminal No. 2 and auto amp. harness terminal No. 22.

Continuity should exist.

RHA067H

If OK, check harness for short.

OK or NG

OK

©

Replace auto amp.

NG

©

Repair harness or connector.

TROUBLE DIAGNOSES

AUTO

Magnet Clutch (Cont’d)

HA-78
