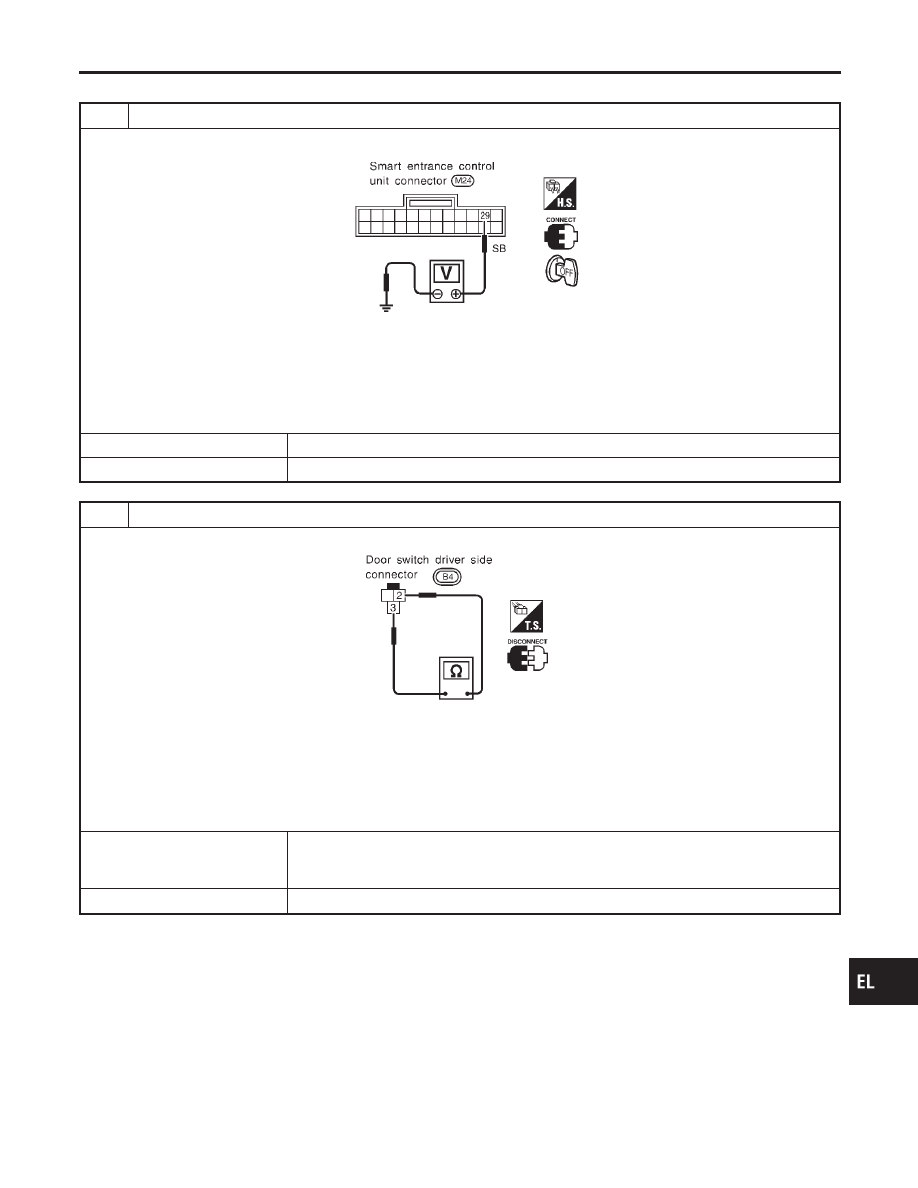

DRIVER SIDE DOOR SWITCH CHECK

NCEL0055S06

1

CHECK DOOR SWITCH INPUT SIGNAL

Check voltage between control unit terminal 29 and ground.

SEL786V

Voltage [V]:

Condition of driver’s door: CLOSED

Approx. 12

Condition of driver’s door: OPENED

0

OK or NG

OK

©

Driver side door switch is OK.

NG

©

GO TO 2.

2

CHECK DRIVER SIDE DOOR SWITCH

Check continuity between terminals 2 and 3, 3 and ground.

SEL844V

Continuity:

Door switch is pushed.

No

Door switch is released.

Yes

OK or NG

OK

©

Check the following.

I

Door switch ground circuit

I

Harness for open or short between control unit and door switch

NG

©

Replace driver side door switch.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

WARNING CHIME

Trouble Diagnoses (Cont’d)

EL-113

System Description

NCEL0057

WIPER OPERATION

NCEL0057S01

The wiper switch is controlled by a lever built into the combination switch.
There are three wiper switch positions:

I

LO speed

I

HI speed

I

INT (Intermittent)

With the ignition switch in the ACC or ON position, power is supplied

I

through 20A fuse [No. 19, located in the fuse block (J/B)]

I

to wiper motor terminal 6.

Low and High Speed Wiper Operation

NCEL0057S0101

Ground is supplied to wiper switch terminal 17 through body grounds E9 and E28.
When the wiper switch is placed in the LO position, ground is supplied

I

through terminal 14 of the wiper switch

I

to wiper motor terminal 2.

With power and ground supplied, the wiper motor operates at low speed.
When the wiper switch is placed in the HI position, ground is supplied

I

through terminal 16 of the wiper switch

I

to wiper motor terminal 1.

With power and ground supplied, the wiper motor operates at high speed.

Auto Stop Operation

NCEL0057S0102

With wiper switch turned OFF, wiper motor will continue to operate until wiper arms reach windshield base.
When wiper arms are not located at base of windshield with wiper switch OFF, ground is provided

I

from terminal 14 of the wiper switch

I

to wiper motor terminal 2, in order to continue wiper motor operation at low speed.

Ground is also supplied

I

through terminal 13 of the wiper switch

I

to wiper motor terminal 5

I

through terminal 4 of the wiper motor, and

I

through body grounds M15, M71 and M76.

When wiper arms reach base of windshield, wiper motor terminals 5 and 6 are connected instead of terminals
4 and 5. Wiper motor will then stop wiper arms at the STOP position.

Intermittent Operation

NCEL0057S0103

The wiper motor operates the wiper arms one time at low speed at a set interval of approximately 3 to 13
seconds. This feature is controlled by the wiper amplifier (INT SW) combined with wiper switch.
When the wiper switch is placed in the INT position, ground is supplied to wiper amplifier.
The desired interval time is input to wiper amplifier (INT VR) from wiper volume switch combined with wiper
switch.
Then intermittent ground is supplied

I

to wiper motor terminal 2

I

from terminal 14 of wiper switch

I

through wiper amplifier (OUTPUT).

The wiper motor operates at low speed at the desired interval.

WASHER OPERATION

NCEL0057S02

With the ignition switch in the ACC or ON position, power is supplied

I

through 20A fuse [No. 19, located in the fuse block (J/B)]

I

to washer motor terminal 1.

When the lever is pulled to the WASH position, ground is supplied

I

to washer motor terminal 2, and

I

from terminal 18 of the wiper switch

I

through terminal 17 of the wiper switch, and

FRONT WIPER AND WASHER

System Description

EL-114

I

through body grounds E9 and E28.

With power and ground supplied, the washer motor operates.
When the lever is pulled to the WASH position for one second or more, the wiper motor operates at low speed
for approximately 3 seconds to clean windshield. This feature is controlled by the wiper amplifier in the same
manner as the intermittent operation.

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

IDX

FRONT WIPER AND WASHER

System Description (Cont’d)

EL-115

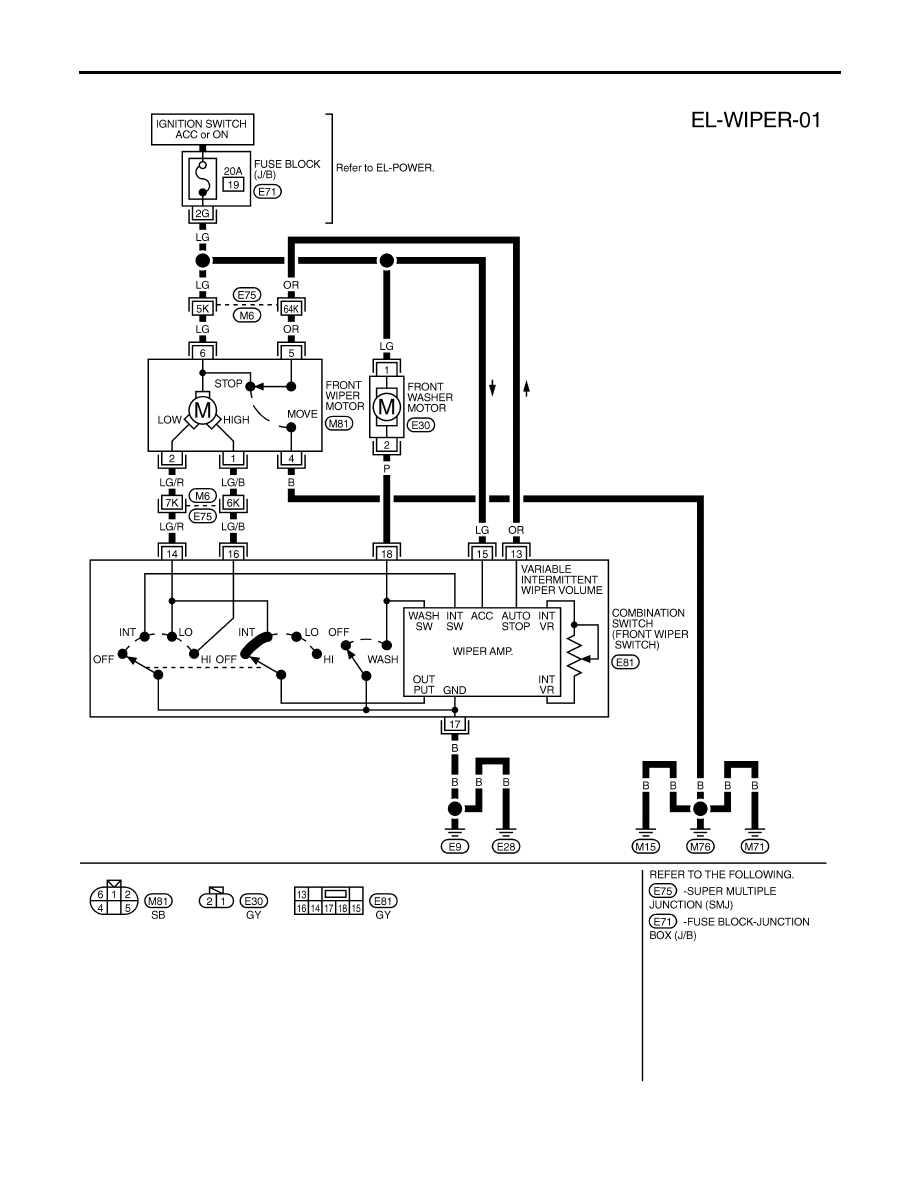

Wiring Diagram — WIPER —

NCEL0058

TEL853B

FRONT WIPER AND WASHER

Wiring Diagram — WIPER —
