16

CHECK EVAP CANISTER VENT CONTROL VALVE-III

1. Clean the air passage (Portion A to B) of EVAP canister vent control valve using an air blower.
2. Perform the Test No. 15 again.

OK or NG

OK

©

GO TO 17.

NG

©

Replace EVAP canister vent control valve.

17

CHECK INTERMITTENT INCIDENT

Refer to “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1491 VACUUM CUT VALVE BYPASS VALVE

Diagnostic Procedure (Cont’d)

EC-579

System Description

NCEC0418

The malfunction information related to A/T (Automatic Transaxle) is transferred through the line (circuit) from
TCM (Transmission Control Module) to ECM. Therefore, be sure to erase the malfunction information such as
DTC not only in TCM (Transmission Control Module) but also ECM after the A/T related repair.

ECM Terminals and Reference Value

NCEC0419

Specification data are reference values and are measured between each terminal and ground.

CAUTION:

Do not use ECM ground terminals when measuring input/output voltage. Doing so may result in dam-
age to the ECM’s transistor. Use a ground other than ECM terminals, such as the ground.

TERMI-

NAL

NO.

WIRE

COLOR

ITEM

CONDITION

DATA (DC Voltage)

91

PU

A/T check signal

[Ignition switch “ON”]

0 - Approximately 5V

On Board Diagnosis Logic

NCEC0420

DTC No.

Malfunction is detected when ...

Check Items (Possible Cause)

P1605

I

An incorrect signal from TCM (Transmission Control
Module) is sent to ECM.

I

Harness or connectors
[The communication line circuit between ECM
and TCM (Transmission Control Module) is open
or shorted.]

I

Dead (Weak) battery

I

TCM (Transmission Control Module)

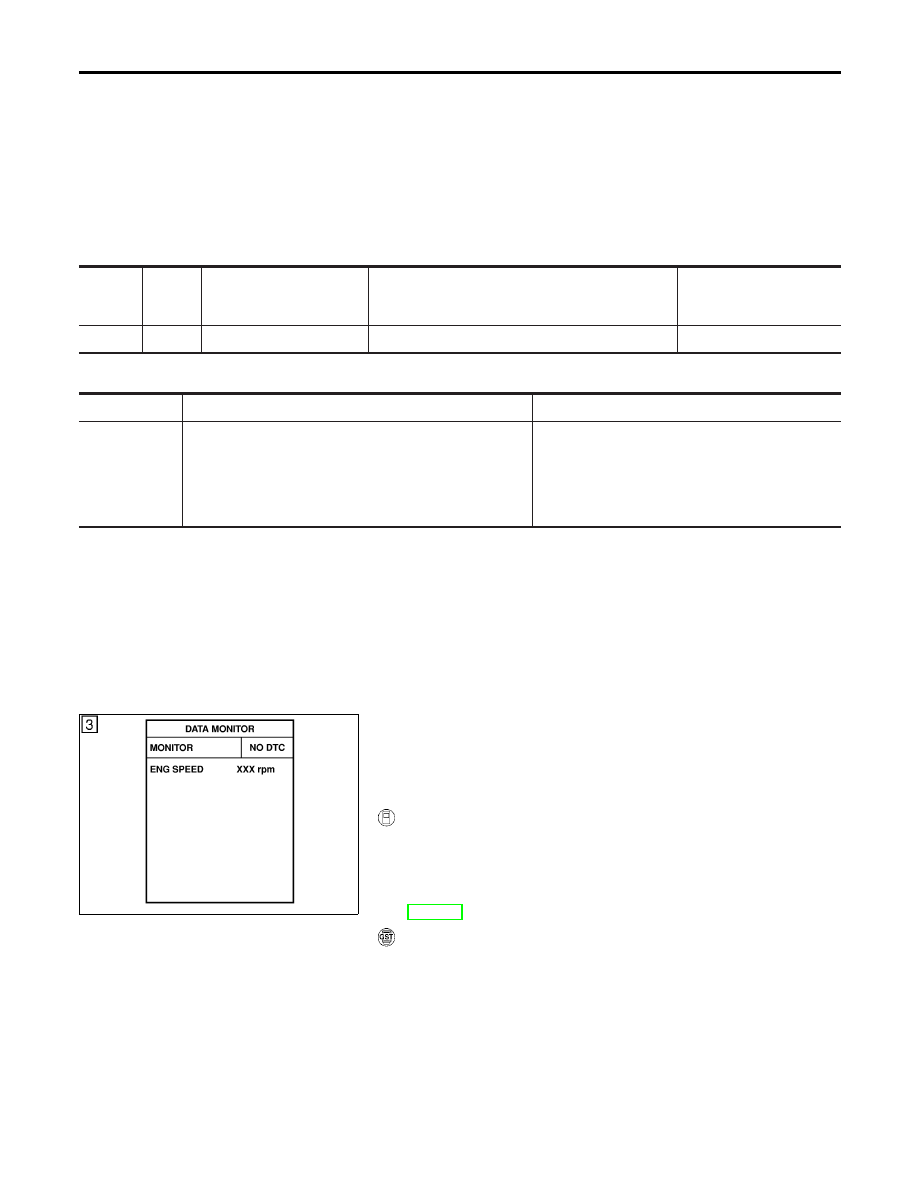

SEF058Y

DTC Confirmation Procedure

NCEC0421

NOTE:
If “DTC CONFIRMATION PROCEDURE” has been previously
conducted, always turn ignition switch “OFF” and wait at least 10
seconds before conducting the next test.

With CONSULT

1)

Turn ignition switch “ON”.

2)

Select “DATA MONITOR” mode with CONSULT.

3)

Start engine and let it idle for at least 40 seconds.

4)

If 1st trip DTC is detected, go to “Diagnostic Procedure”,
EC-582.

With GST

Follow the procedure “With CONSULT-II” above.

DTC P1605 A/T DIAGNOSIS COMMUNICATION LINE

System Description

EC-580

Wiring Diagram

NCEC0422

TEC721

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

DTC P1605 A/T DIAGNOSIS COMMUNICATION LINE

Wiring Diagram

EC-581

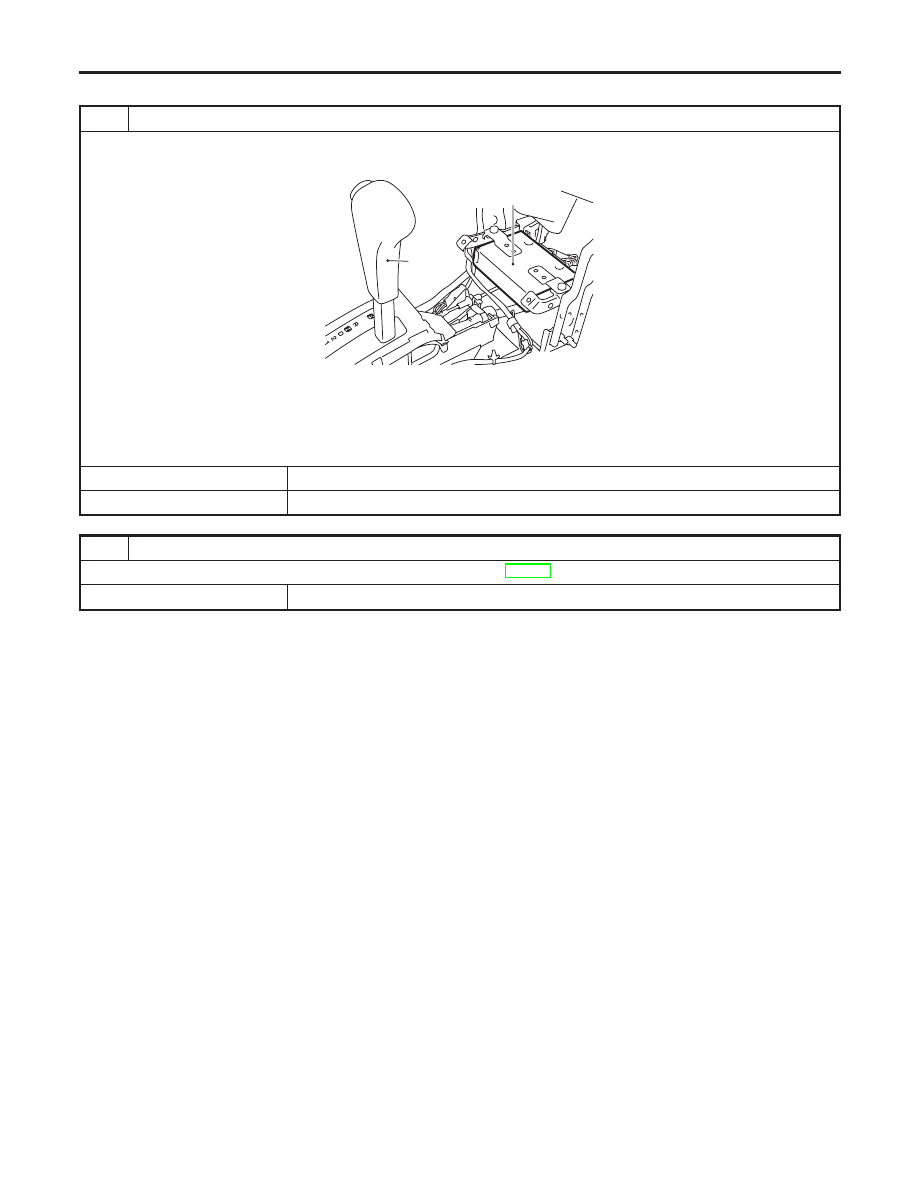

Diagnostic Procedure

NCEC0423

1

CHECK INPUT SIGNAL CIRCUIT

1. Turn ignition switch “OFF”.
2. Disconnect ECM harness connector and TCM harness connector.

Selector
lever

TCM (Transmission
control module)

SEF313W

3. Check harness continuity between ECM terminal 91 and TCM terminal 15.

Refer to Wiring Diagram.

Continuity should exist.

4. Also check harness for short to ground and short to power.

OK or NG

OK

©

GO TO 2.

NG

©

Repair open circuit or short to ground or short to power in harness or connectors.

2

CHECK INTERMITTENT INCIDENT

Perform “TROUBLE DIAGNOSIS FOR INTERMITTENT INCIDENT”, EC-146.

©

INSPECTION END

DTC P1605 A/T DIAGNOSIS COMMUNICATION LINE

Diagnostic Procedure

EC-582
