INSPECTION PROCEDURE

=NCEC0028S02

1

INSPECTION START

1. Visually check the following:

I

Air cleaner clogging

I

Hoses and ducts for leaks

I

EGR valve operation

I

Electrical connectors

I

Gasket

I

Throttle valve and throttle position sensor operation

2. Start engine and warm it up until engine coolant temperature indicator points to the middle of gauge.

Ensure engine stays below 1,000 rpm.

AEC692

3. Open engine hood and run engine at about 2,000 rpm for about 2 minutes under no-load.

SEF977U

4. Make sure that no DTC is displayed with CONSULT-II or GST.

OK or NG

OK (With CONSULT-II)

©

GO TO 3.

OK (Without CONSULT-
II)

©

GO TO 4.

NG

©

GO TO 2.

2

REPAIR OR REPLACE

Repair or replace components as necessary according to corresponding “Diagnostic Procedure”.

With CONSULT-II

©

GO TO 3.

Without CONSULT-II

©

GO TO 4.

GI

MA

EM

LC

FE

CL

MT

AT

AX

SU

BR

ST

RS

BT

HA

SC

EL

IDX

BASIC SERVICE PROCEDURE

Idle Speed/Ignition Timing/Idle Mixture Ratio Adjustment (Cont’d)

EC-55

3

CHECK IGNITION TIMING

With CONSULT-II

1. Run engine at about 2,000 rpm for about 2 minutes under no-load.
2. Rev engine (2,000 to 3,000 rpm) two or three times under no-load, then run engine at idle speed for about 1 minute.

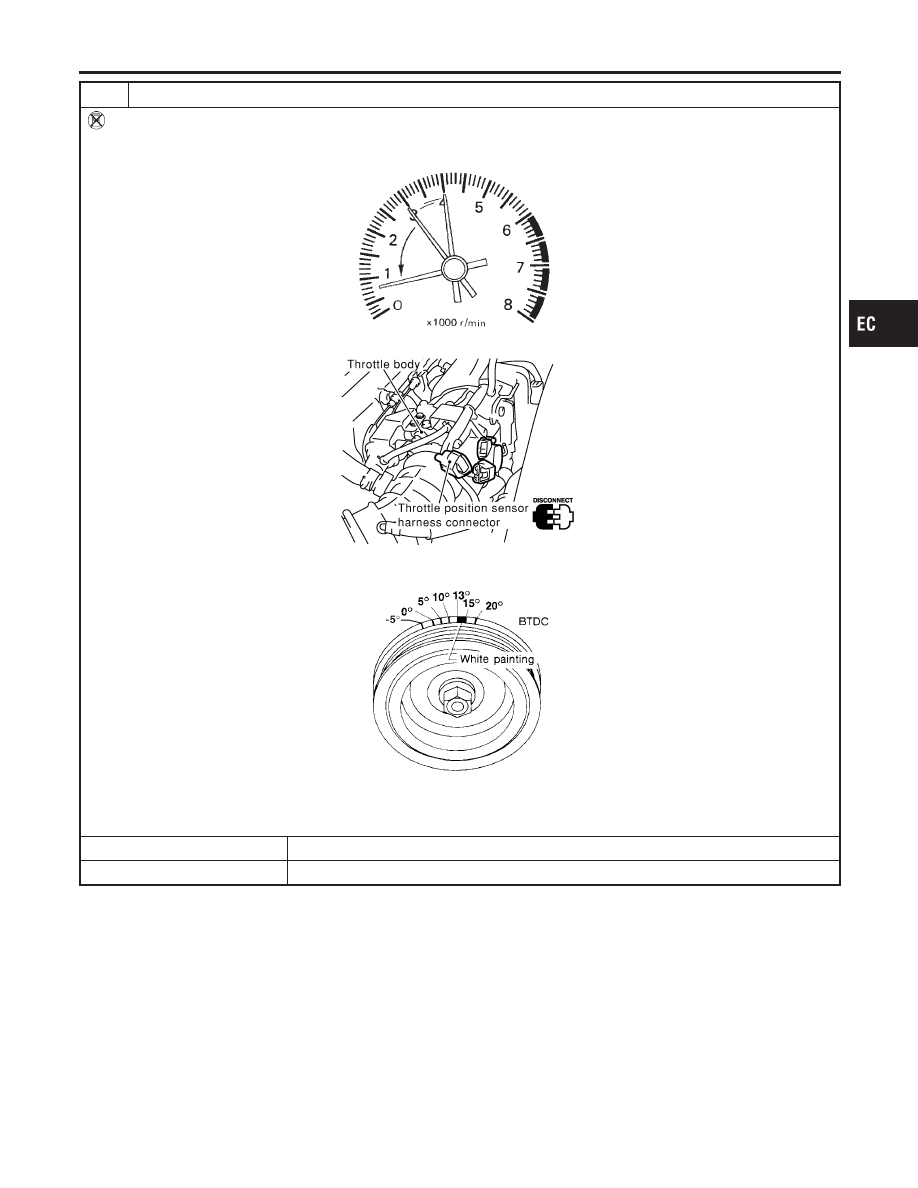

SEF978U

3. Select “IGNITION TIMING ADJ” in WORK SUPPORT mode.
4. Touch “START”.

PEF546N

5. Start and rev engine (2,000 to 3,000 rpm) two or three times under no-load, then run at idle speed.
6. Check ignition timing with a timing light.

AEC804

M/T: 15°

±

2° BTDC

A/T: 15°

±

2° BTDC (in “P” or “N” position)

OK or NG

OK

©

GO TO 6.

NG

©

GO TO 5.

BASIC SERVICE PROCEDURE

Idle Speed/Ignition Timing/Idle Mixture Ratio Adjustment (Cont’d)

EC-56

4

CHECK IGNITION TIMING

Without CONSULT-II

1. Run engine at about 2,000 rpm for about 2 minutes under no-load.
2. Rev engine (2,000 to 3,000 rpm) two or three times under no-load, then run engine at idle speed for about 1 minute.

SEF978U
