Infiniti G20 (P11). Manual - part 121

ABS Actuator Solenoid Valve or Solenoid Valve
Relay

=NCBR0100

DIAGNOSTIC PROCEDURE

NCBR0100S01

Malfunction code No. 41, 45, 55, 42, 46, 56, 63, 51, 52

1

INSPECTION START

Solenoid valve relay inspection

SBR580E

©

GO TO 2.

2

CHECK SOLENOID VALVE POWER SUPPLY CIRCUIT

Check 40A [f] fusible link (ABS ACTR) for ABS solenoid valve relay. For fusible link layout, refer to POWER SUPPLY
ROUTING in EL section.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 7.

3

CHECK FUSE

Check 7.5A fuse No. 3. For fuse layout, refer to “POWER SUPPLY ROUTING” in EL section.

Is fuse OK?

Yes

©

GO TO 4.

No

©

GO TO 9.

4

CHECK CONNECTOR

1. Disconnect connectors from control unit and ABS actuator. Check terminals for damage or loose connection. Then

reconnect connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 5.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

ABS Actuator Solenoid Valve or Solenoid Valve Relay

BR-59

5

CHECK GROUND CIRCUIT

Refer to ABS ACTUATOR AND ELECTRIC UNIT in Ground Circuit Check, BR-54.

Is ground circuit OK?

Yes

©

GO TO 6.

No

©

Repair harness and connectors.

6

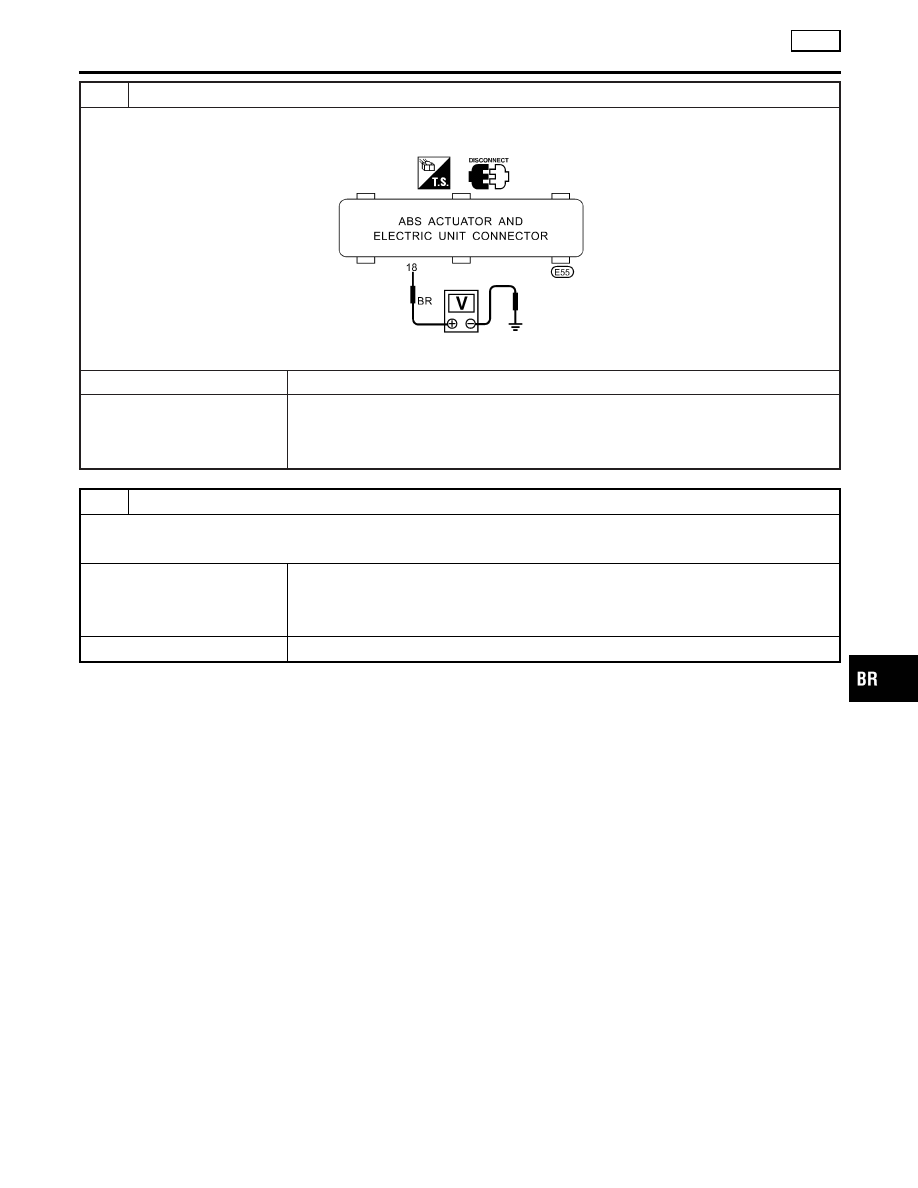

CHECK SOLENOID VALVE POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check voltage between ABS actuator and electric unit connector terminal 18 and ground.

SBR052EE

Does battery voltage exist?

Yes

©

Replace ABS actuator and electric unit.

No

©

Check the following.

I

Harness connector E55

I

Harness for open or short between ABS actuator and electric unit and fusible link
If NG, repair harness or connectors.

7

REPLACE FUSIBLE LINK

Replace fusible link.

Does the fusible link blow out when ignition switch is turned “ON”?

Yes

©

GO TO 8.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

ABS Actuator Solenoid Valve or Solenoid Valve Relay (Cont’d)

BR-60

8

CHECK RELAY UNIT POWER SUPPLY CIRCUIT

1. Disconnect ABS actuator and electric unit connector.
2. Check continuity between ABS actuator and electric unit connector terminal 18 and ground.

SBR052EE

Does continuity exist?

Yes

©

Replace ABS actuator and electric unit.

No

©

Check the following.

I

Harness connector E55

I

Harness for open or short between ABS actuator and electric unit and fusible link
If NG, repair harness or connectors.

9

REPLACE FUSE

Replace fuse.

Does the fuse blow out when ignition switch is turned “ON”?

Yes

©

Check the following.

I

Harness connector E55

I

Harness for open or short between ABS actuator and electric unit and fuse
If NG, repair harness or connectors.

No

©

INSPECTION END

GI

MA

EM

LC

EC

FE

CL

MT

AT

AX

SU

ST

RS

BT

HA

SC

EL

IDX

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

ABS Actuator Solenoid Valve or Solenoid Valve Relay (Cont’d)

BR-61

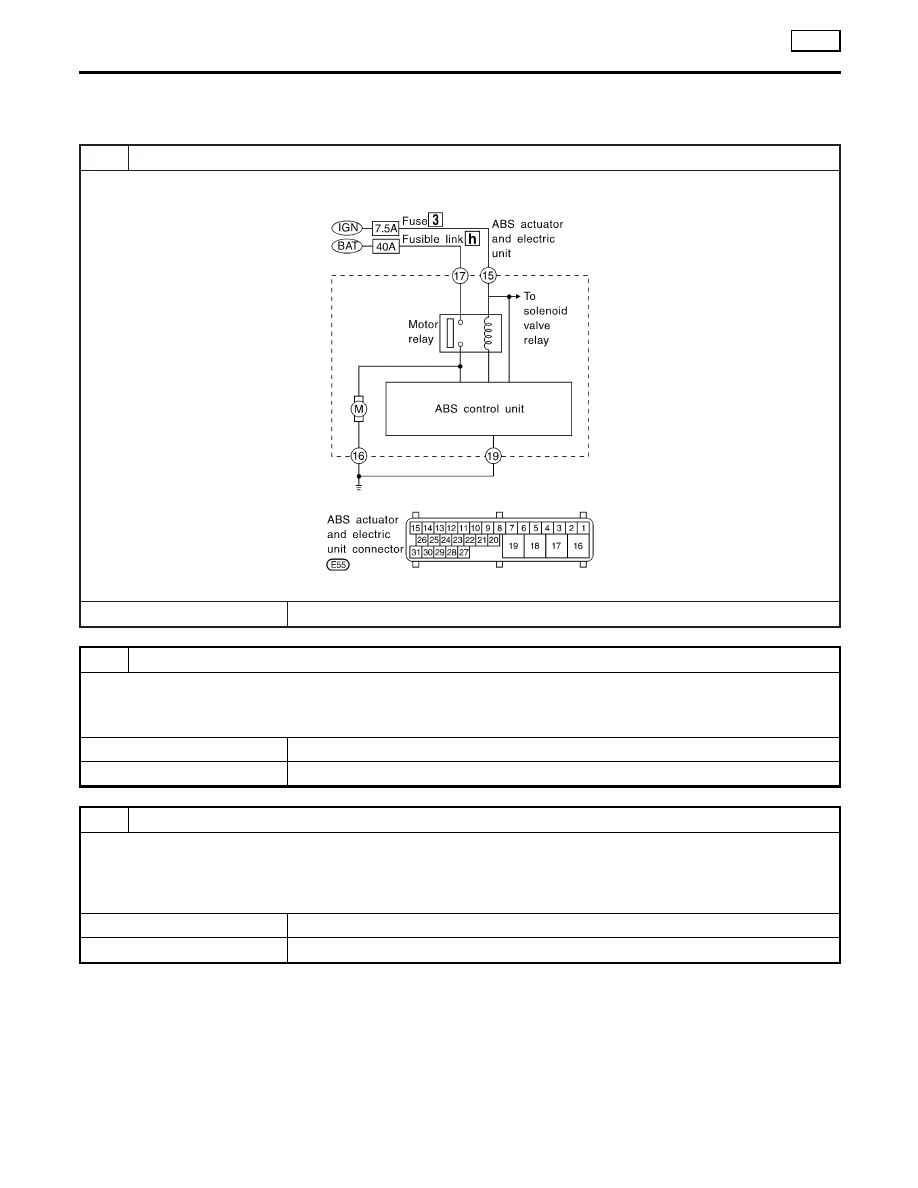

Motor Relay or Motor

=NCBR0101

DIAGNOSTIC PROCEDURE

NCBR0101S01

Malfunction code No. 61

1

INSPECTION START

ABS motor relay inspection

SBR581E

©

GO TO 2.

2

CHECK MOTOR POWER SUPPLY CIRCUIT

Check 40A [h] fusible link (ABS MTR) for ABS motor relay. For fusible link layout, refer to POWER SUPPLY ROUTING in
EL section.

Is fusible link OK?

Yes

©

GO TO 3.

No

©

GO TO 6.

3

CHECK CONNECTOR

1. Disconnect ABS actuator and electric unit connector. Check terminals for damage or loose connection. Then reconnect

connectors.

2. Carry out self-diagnosis again.

Does warning lamp activate again?

Yes

©

GO TO 4.

No

©

INSPECTION END

TROUBLE DIAGNOSES FOR SELF-DIAGNOSTIC ITEMS

ABS

Motor Relay or Motor

BR-62
