FRONT DOOR SPEAKER

AV-905

< ON-VEHICLE REPAIR >

[BOSE AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

FRONT DOOR SPEAKER

Exploded View

INFOID:0000000003160768

Removal and Installation

INFOID:0000000003160769

REMOVAL

1.

Remove front door finisher. Refer to

INT-11, "DRIVER SIDE : Exploded View"

 (driver side) or

INT-14,

"PASSENGER SIDE : Exploded View"

 (passenger side).

2.

Remove front door speaker mounting bolts, disconnect the front door speaker connector.

3.

Remove front door speaker.

INSTALLATION

Installation is the reverse order of removal.

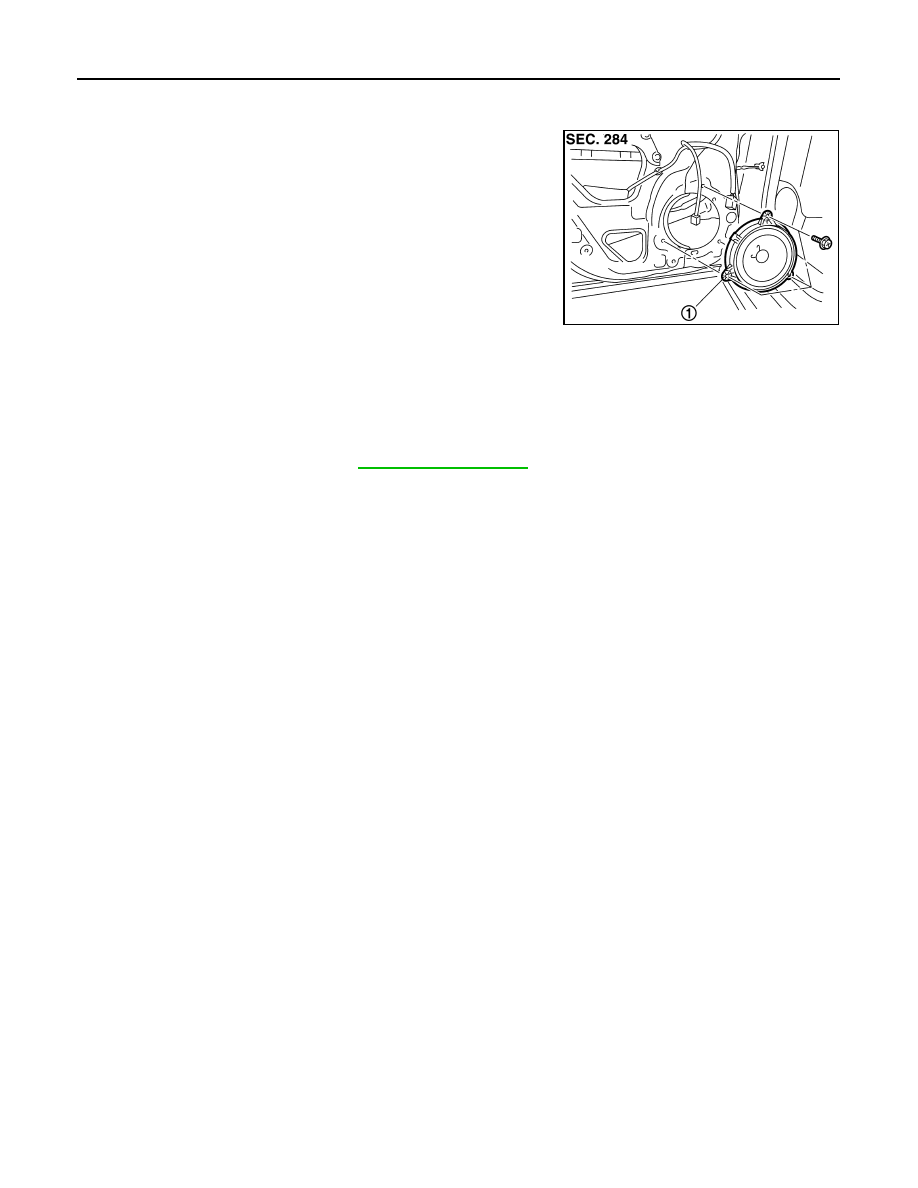

JPNIA0876ZZ

1.

Front door speaker

AV-906

< ON-VEHICLE REPAIR >

[BOSE AUDIO WITH NAVIGATION]

REAR DOOR SPEAKER

REAR DOOR SPEAKER

Exploded View

INFOID:0000000003160772

Removal and Installation

INFOID:0000000003160773

REMOVAL

1.

Remove rear door finisher. Refer to

INT-17, "Exploded View"

.

2.

Remove rear door speaker mounting bolts, disconnect the rear door speaker connector.

3.

Remove rear door speaker.

INSTALLATION

Installation is the reverse order of removal.

JPNIA0877ZZ

1.

Rear door speaker

AV

FRONT SQUAWKER

AV-907

< ON-VEHICLE REPAIR >

[BOSE AUDIO WITH NAVIGATION]

C

D

E

F

G

H

I

J

K

L

M

B

A

O

P

FRONT SQUAWKER

Exploded View

INFOID:0000000003569907

Removal and Installation

INFOID:0000000003569908

REMOVAL

1.

Lift up the speaker grille with squawker. Refer to

IP-11, "Exploded View"

.

2.

Disconnect the front squawker connector.

3.

Remove front squawker mounting screws.

4.

Remove front squawker.

INSTALLATION

Installation is the reverse order of removal.

JPNIA0878ZZ

1.

Front squawker

2.

Speaker grille

AV-908

< ON-VEHICLE REPAIR >

[BOSE AUDIO WITH NAVIGATION]

REAR SQUAWKER

REAR SQUAWKER

Exploded View

INFOID:0000000003569909

Removal and Installation

INFOID:0000000003569910

REMOVAL

1.

Remove luggage side finisher upper. Refer to

INT-34, "Exploded View"

.

2.

Remove rear squawker mounting screws.

3.

Remove rear squawker.

INSTALLATION

Installation is the reverse order of removal.

JPNIA0887ZZ

1.

Rear squawker
