Infiniti EX35. Manual - part 1479





VTL-34

< ON-VEHICLE REPAIR >

INTAKE DOOR MOTOR

INTAKE DOOR MOTOR

Exploded View

INFOID:0000000003545414

Removal and Installation

INFOID:0000000003545415

REMOVAL

1.

Remove ECM and power steering control unit with bracket attached. Refer to

VTL-31, "Removal and

Installation"

.

1.

Air mix door motor (driver side)

2.

Air mix door motor adapter

3.

Heater & cooling unit assembly

4.

Ventilator door lever

5.

Foot door lever

6.

Foot door link

7.

Air mix door motor adapter

8.

Air mix door motor (passenger side) 9.

Ventilator door link

10. Blower unit

11.

Intake door lever 2

12. Intake door motor

13. Intake door link

14.

Intake door lever 1

15. Mode door motor

16. Mode door motor bracket

17.

Main link

18. Main link sub

19. Max.cool door link

20.

Defroster door link

21. Max.cool door lever

22. Defroster door lever

JPIIA0654ZZ

INTAKE DOOR MOTOR

VTL-35

< ON-VEHICLE REPAIR >

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

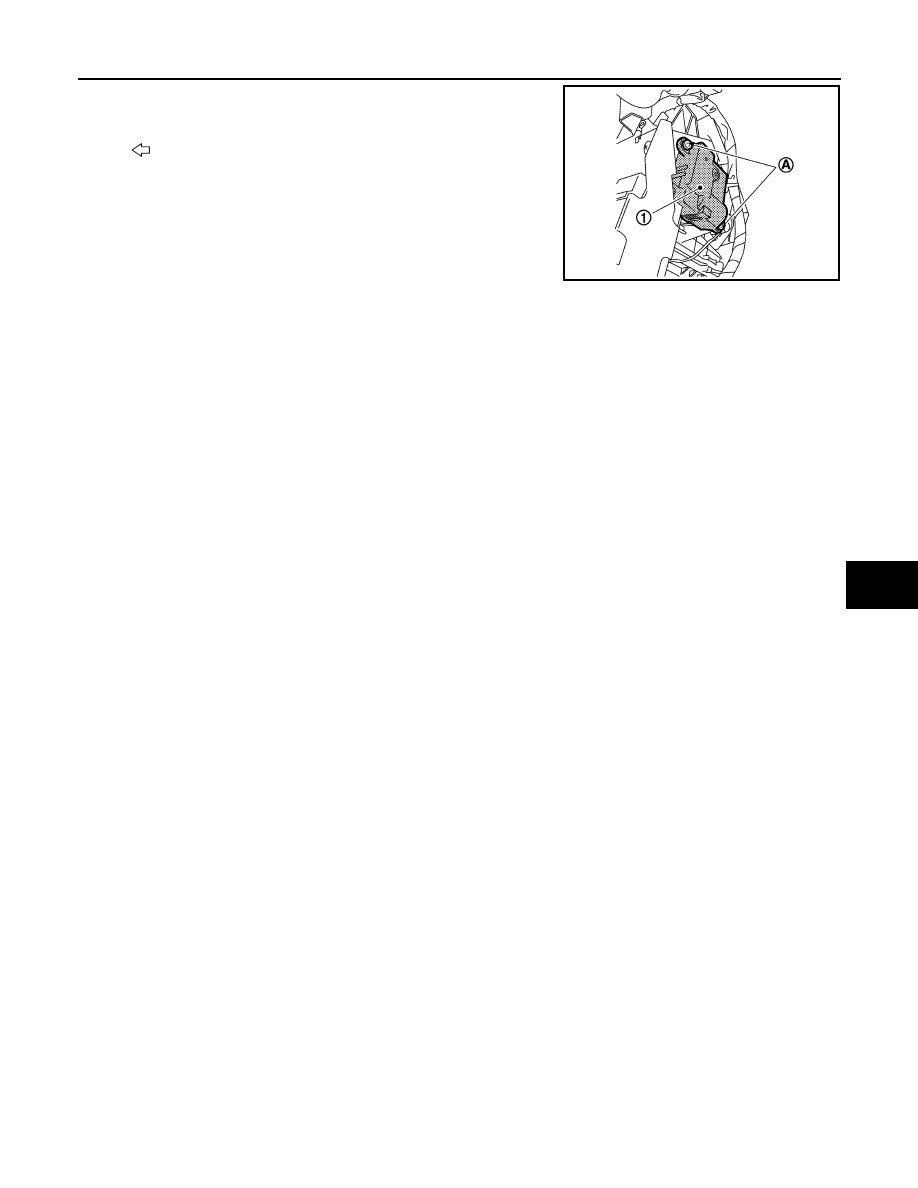

2.

Remove mounting screws (A), and then remove intake door
motor (1) from blower unit.

3.

Disconnect intake door motor connector.

INSTALLATION

Installation is basically the reverse order of removal.

:

Vehicle front

JPIIA0655ZZ

VTL-36

< ON-VEHICLE REPAIR >

HEATER & COOLING UNIT ASSEMBLY

HEATER & COOLING UNIT ASSEMBLY

Exploded View

INFOID:0000000003545416

DISASSEMBLY

1.

Blower unit

2.

Heater & cooling unit assembly

3.

Steering member

4.

Instrument stay (left)

5.

Instrument panel assembly

6.

Instrument stay (right)

Refer to

GI-4, "Components"

 for symbols in the figure.

JPIIA0656GB

HEATER & COOLING UNIT ASSEMBLY

VTL-37

< ON-VEHICLE REPAIR >

C

D

E

F

G

H

J

K

L

M

A

B

VTL

N

O

P

1.

Ventilator seal

2.

Ventilator door

3.

Defroster seal

4.

Packing

5.

Defroster door (right)

6.

Packing

7.

Foot duct (right)

8.

Ventilator door spring

9.

Ventilator door lever

10.

Foot door lever

11.

Foot door link

12. Main link sub

13.

Ventilator door link

14.

Main link

15. Mode door motor bracket

16.

Mode door motor

17.

Evaporator cover

18. Low-pressure pipe 1

19.

Cooler pipe grommet

20.

High-pressure pipe 2

21. O-ring

22.

Expansion valve

23.

Evaporator

24. Insulator

25.

Drain hose

26.

Clamp

27. Evaporator cover adapter

28.

Heater pipe bracket

29.

Heater pipe grommet

30. Heater core

31.

Heater pipe cover

32.

Packing

33. Case packing

34.

Heater & cooling unit case (left)

35.

Air mix door adapter

36. Air mix door motor (driver side)

*

37.

J-nut

38.

Front heater duct

39. Aspirator hose

40.

Aspirator

41.

Foot duct (left)

42. Defroster door (left)

43.

Packing

44.

Center case

45. Foot door (left)

46.

Rear ventilator door

47.

Foot door (right)

48. J-nut

JPIIA0649GB
